BHL4
БАРРЕТИНА СВЕРХ ЛЕГКИЙ 4

BHL4

BHL4

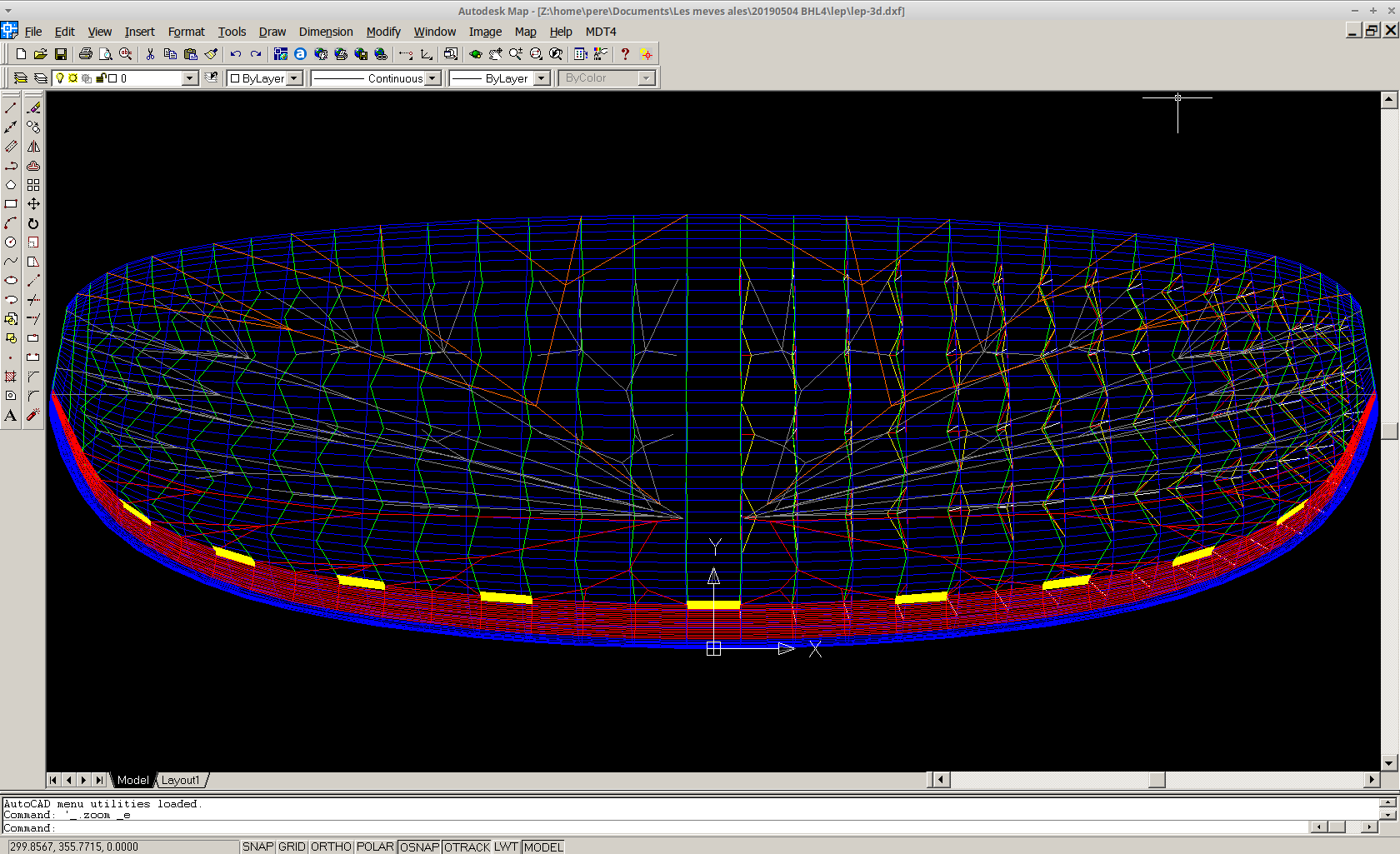

Рис. 1. 3D-вид сверху

BHL4

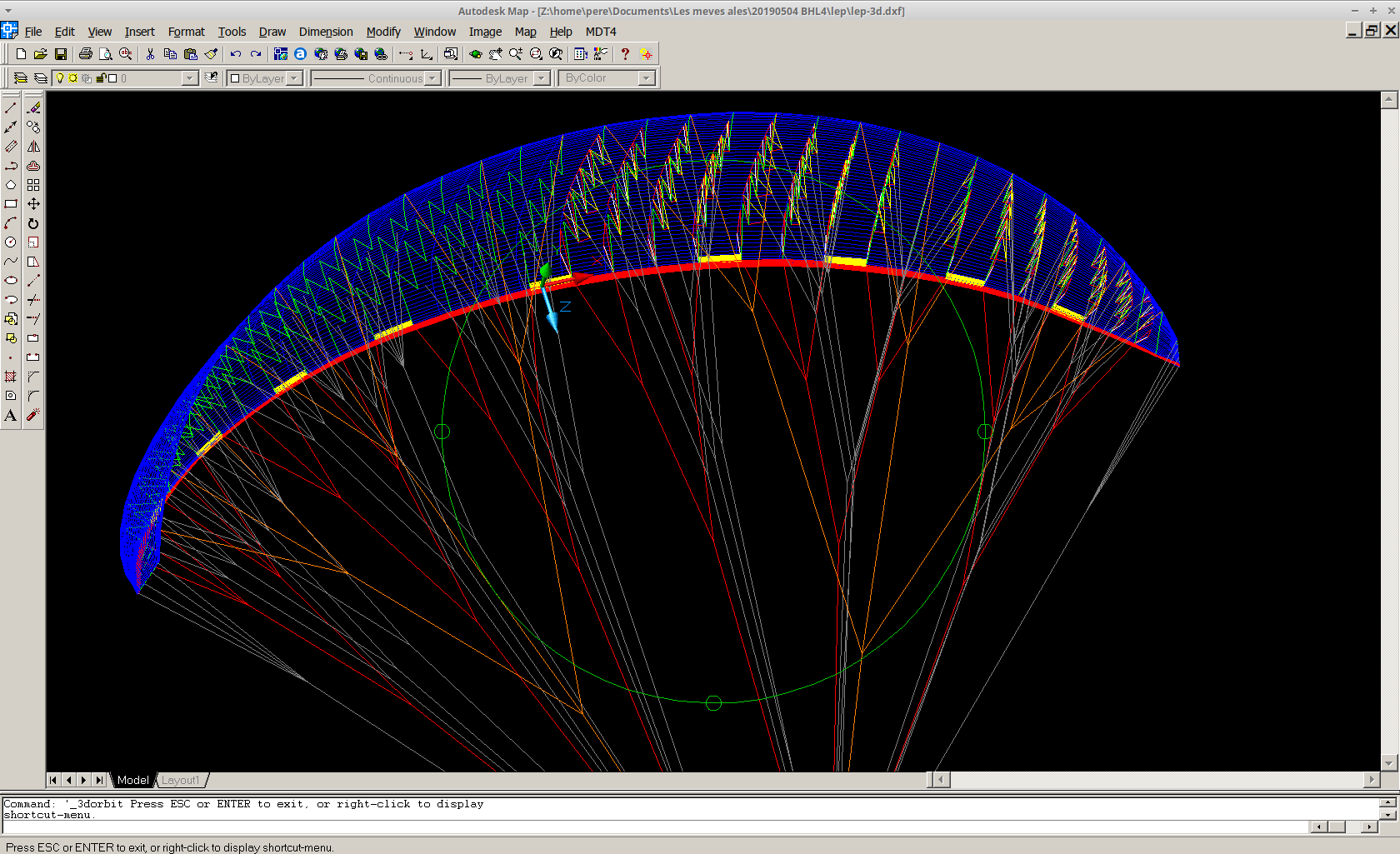

Рис. 2. 3D-вид

1. ОПИСАНИЕ

BHL4 - однослойный параплан с умеренным соотношением сторон 4,69. Обновленная и улучшенная версия BHL1 (Batlite), использующая возможности, необходимые для предыдущих моноповерхностей. Форма профиля такая же, как у BHL2, но с другим расположением треугольников. В этом случае мы используем 5 точек подвески для профиля, чтобы лучше определить заднюю кромку. Рядом с законцовками крыла есть две закрытые ячейки с эллиптическим входом, как у
BHL2-evo. Форма хранилища такая же, как у BHL3. Первоначально предложенный список строк выходит из программы без изменений. Носовая часть будет укреплена двумя стержнями (контурным и вертикальным стержнем сжатия). Натяжение кожи увеличивается с изменением более выраженным между центром и крайними точками и более плавным (с использованием новой подпрограммы для натяжения кожи). Наконец, тормоза будут прикреплены к задней кромке с помощью небольшой V-образной ленты, чтобы сократить заднюю кромку при торможении и устранить часть овализации и создать более четкий закрылок. Все эти детали должны обеспечивать простой, эффективный и увлекательный однослойный параплан. Используя те же технические решения, но с более вытянутой в плане формой, существует BHL5.

2. ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ BHL4


XXS
XS
S
M
M-L
Модель BHL2-16
BHL2-18
BHL4-20
BHL4-22
BHL4-24
Поверхность 16 м2 18 м2 20 м2
22 м2
24.04 м2
Размах крыла (плоское) 8.66 м 9.19 м 9.69 м 10.16 м 10.62 м
Удлинение (плоское) 4.69
4.69
4.69
4.69
4.69
Панели 35
35
35
35
35
Закрытые ячейки
2 в кончике крыла,
с одним эллиптическим воздухозаборником
Диапазон веса
-
-
-
-
-
Точки подвески 5, и 4 (рядом с наконечниками)
Стояки 4
Верхняя поверхность
рипстоп 40 гр/м2
нервюры
рипстоп 40 гр/м2 hard
Сертификация Нет


3. ФАЙЛЫ ДАННЫХ И ПЛАНЫ

LEparagliding-3.11 входные и выходные файлы, и файлы DXF

файлы данных pre-procesor и leparagliding
pre-data.txt  leparagliding.txt
Профили
bhl-5p.txt  bhl4-4p.txt  bhl-tube.txt
Выходные файлы txt
lep-out.txt lines.txt

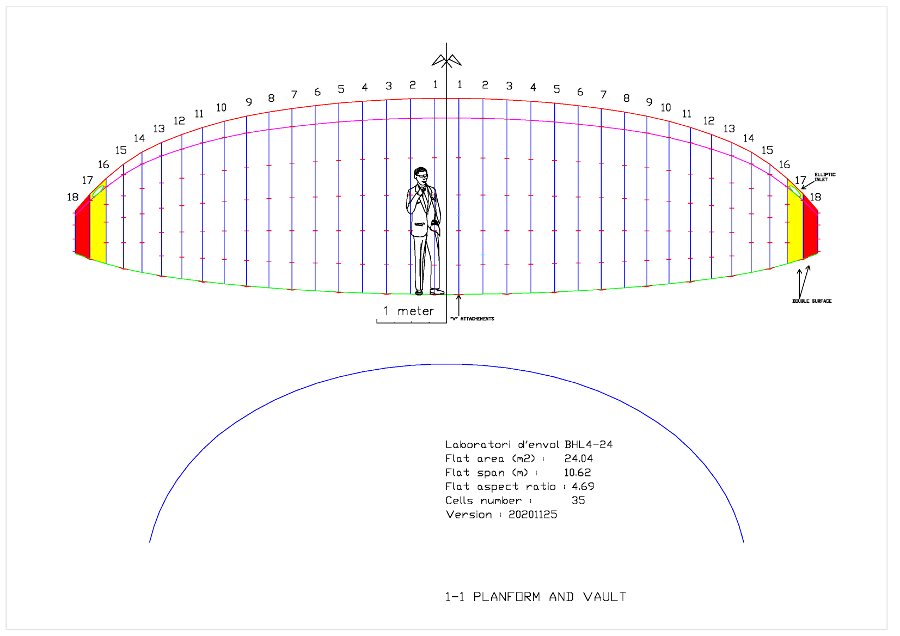

PDF описательные планы
BHL4-24
Шаблоны PDF для печати в формате A4
BHL4-24_A4
Все файлы в одном zip-файле,
включая планы DXF
(версия 2022-01-06)
BHL4-16.zip
BHL4-18.zip
BHL4-20.zip
BHL4-22.zip
BHL4-24.zip  (включает PDF для печати A4)

Skin tension law
Рисунок 3. Закон натяжения кожи data.txt gnuplot

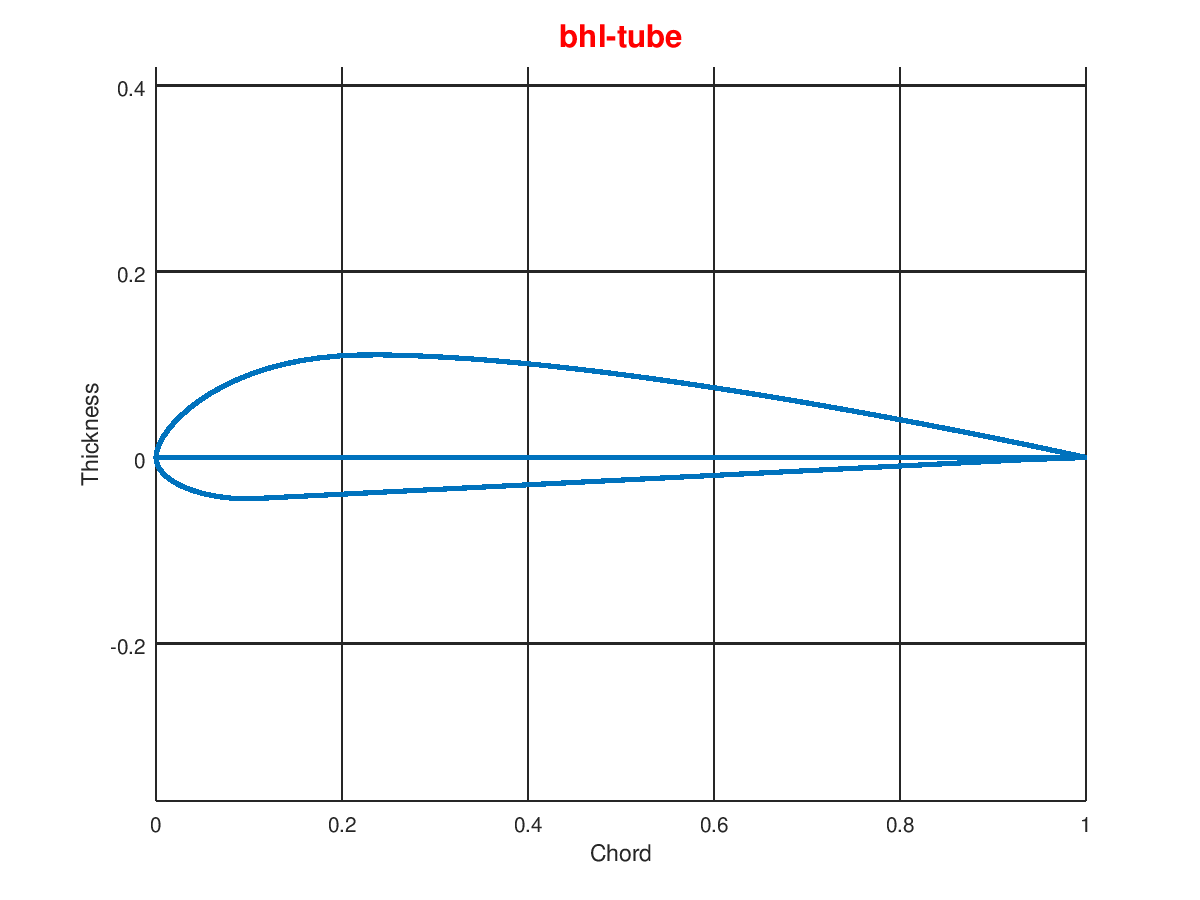

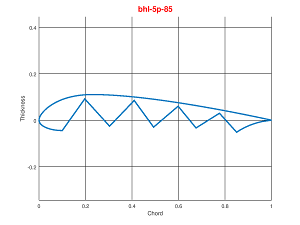

Рисунок 4. Профили

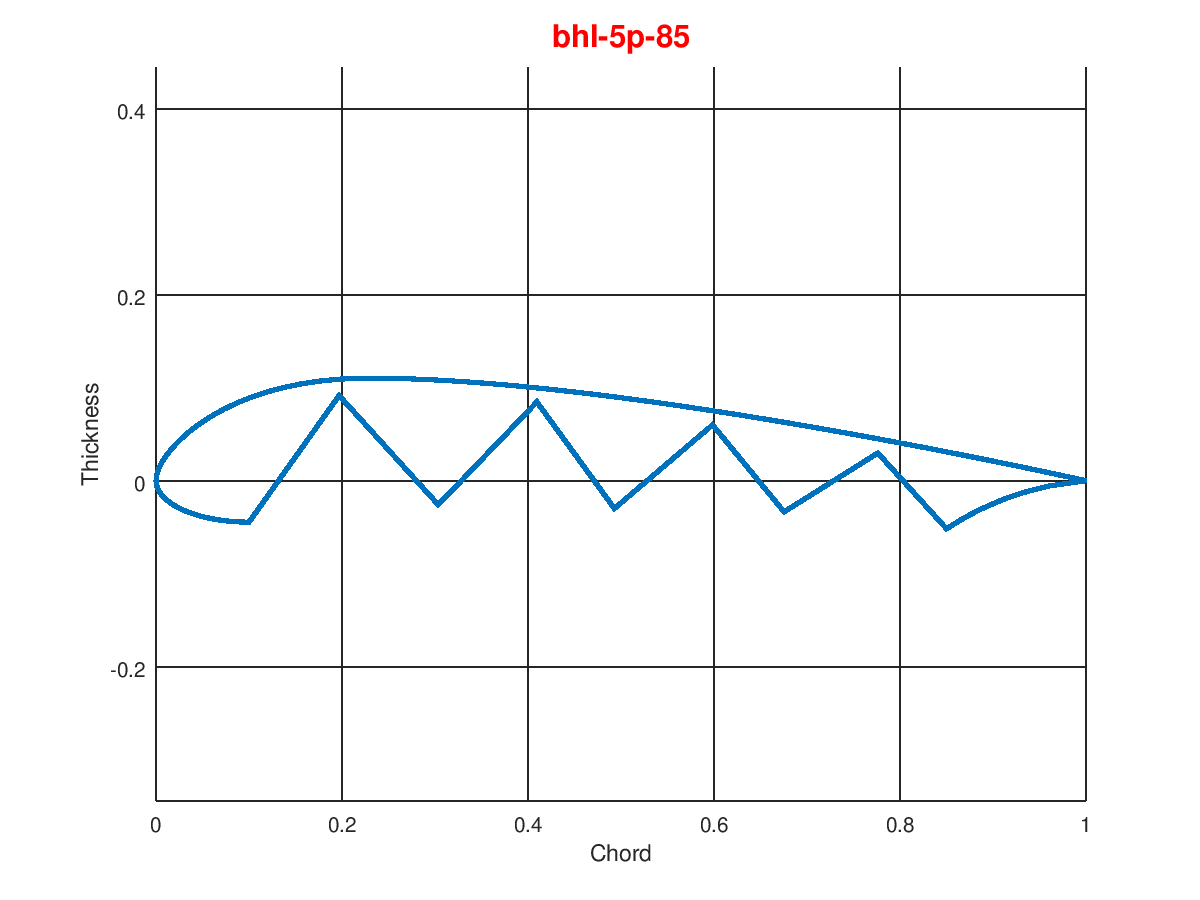

bhl-5p

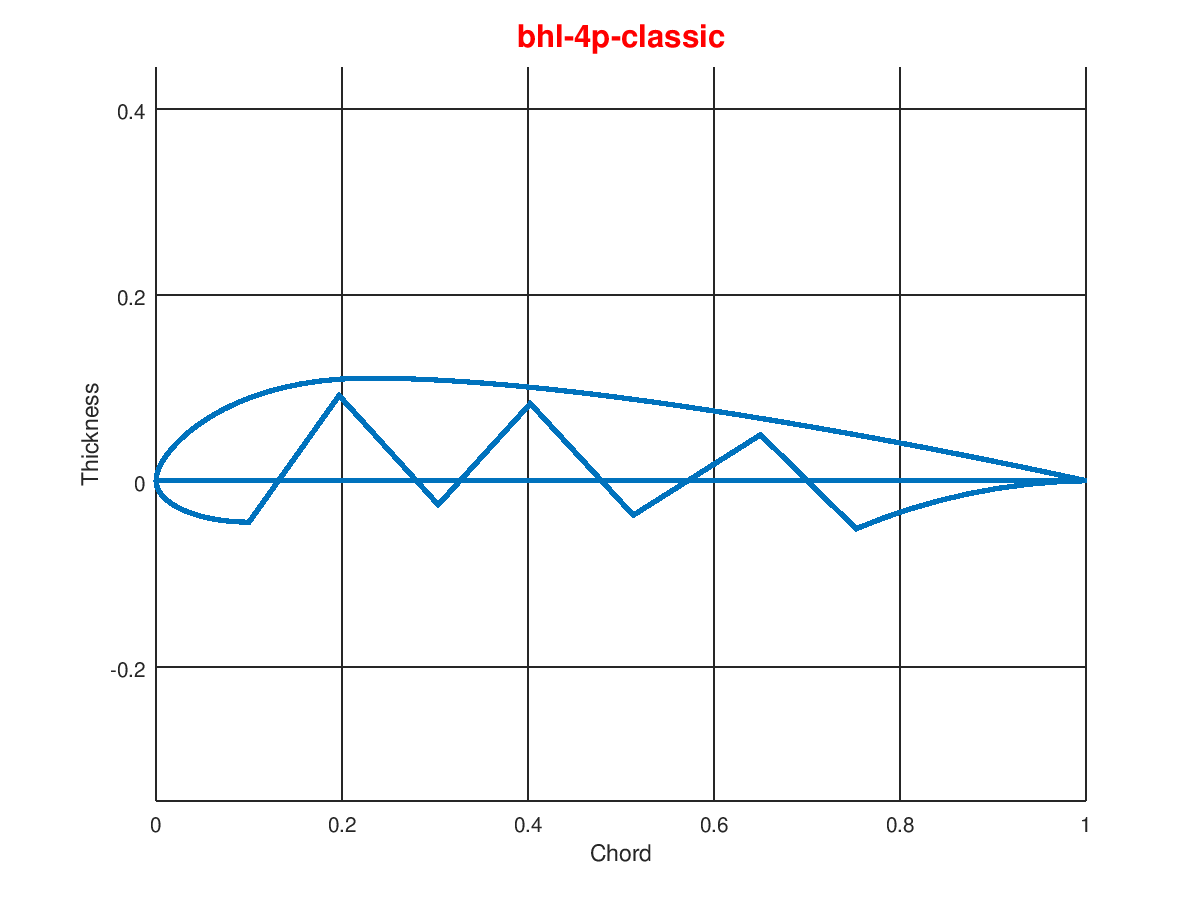

bhl-4p

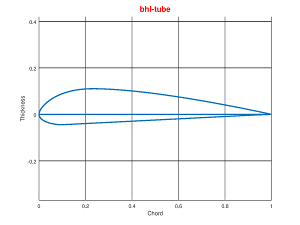

bhl-tube


4. СТРОИТЕЛЬСТВО

Suluk 2

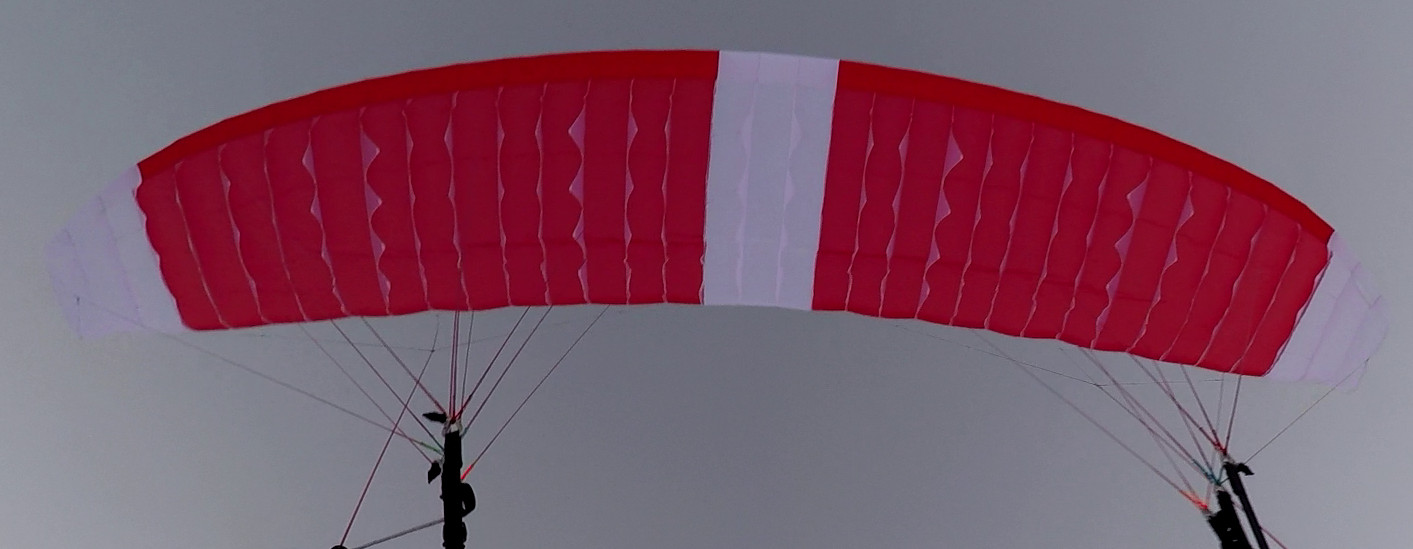

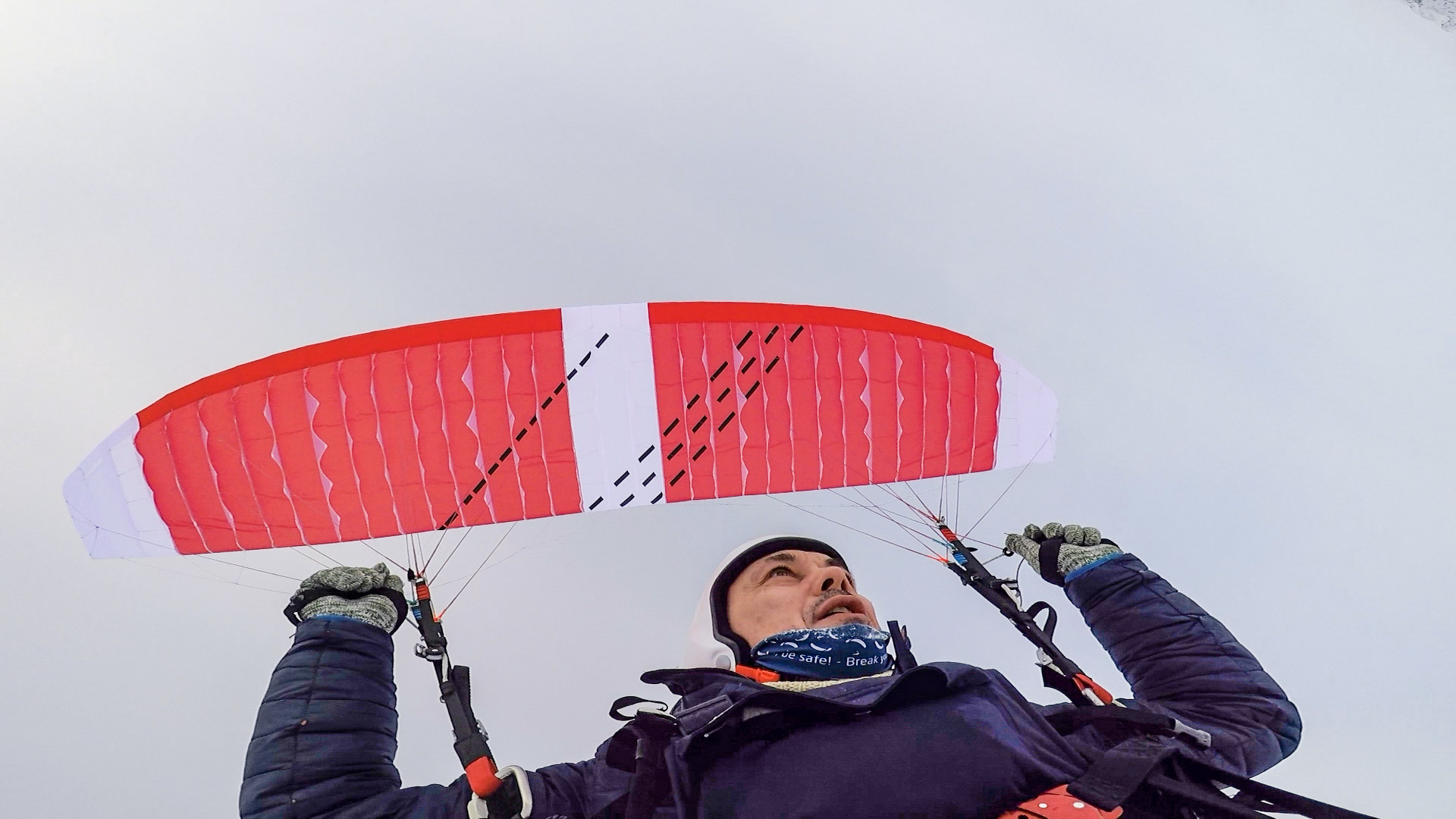

Специальная версия BHL4 16 м2 "Сулюк 2" от Жюльена Какино. Несколько испытательных полетов прошли в декабре 2021 г. и январе 2022 г.
несмотря на холод и два с половиной часа света гренландской зимой.


В декабре 2021 года Жюльен Какино построил в Гренландии прототип модели BHL4 площадью 16 м2 с тремя сводный концы, и профилями модифицированными параболической формой "Suluk 2". Жюльен измерил высоту стрелы +36 км / ч с настройкой 35%, общий полетный вес 85 кг. Первые полеты показали, что установка калажа на 35% была слишком оптимистичной, и рекомендуется заменить все стропы на калаж 42%. Также рекомендуется немного больше закручивать концы крыльев. Указанные корректировки и улучшения уже включены в планы версии 2022 года.

Предлагаемые изменения для стирки:

  Rib - washin
 ---------------------
 1        0.000
 2        0.000
 3        0.000
 4        0.000
 5        0.000
 6        0.000
 7        0.000
 8        0.000
 9        0.750
10       1.750
11       2.800
12       4.000
13       5.000
14       6.000
15       7.500
16       9.000
17      10.500
18      12.000


Прототип Suluk2 в версии от декабря 2021 года включал распределение строп на три стояка A, B, C+ D+E. Определенные вибрации, наблюдаемые на высокой скорости, указывали на то, что лучше модифицировать распределение в A+B, C, D+E. Действительно, при новом распределении и подклинивании "calage", вибрации исчезают.

1
2022-02-06 (1)
3
2022-02-06 (2)


4
2022-02-06 (3)

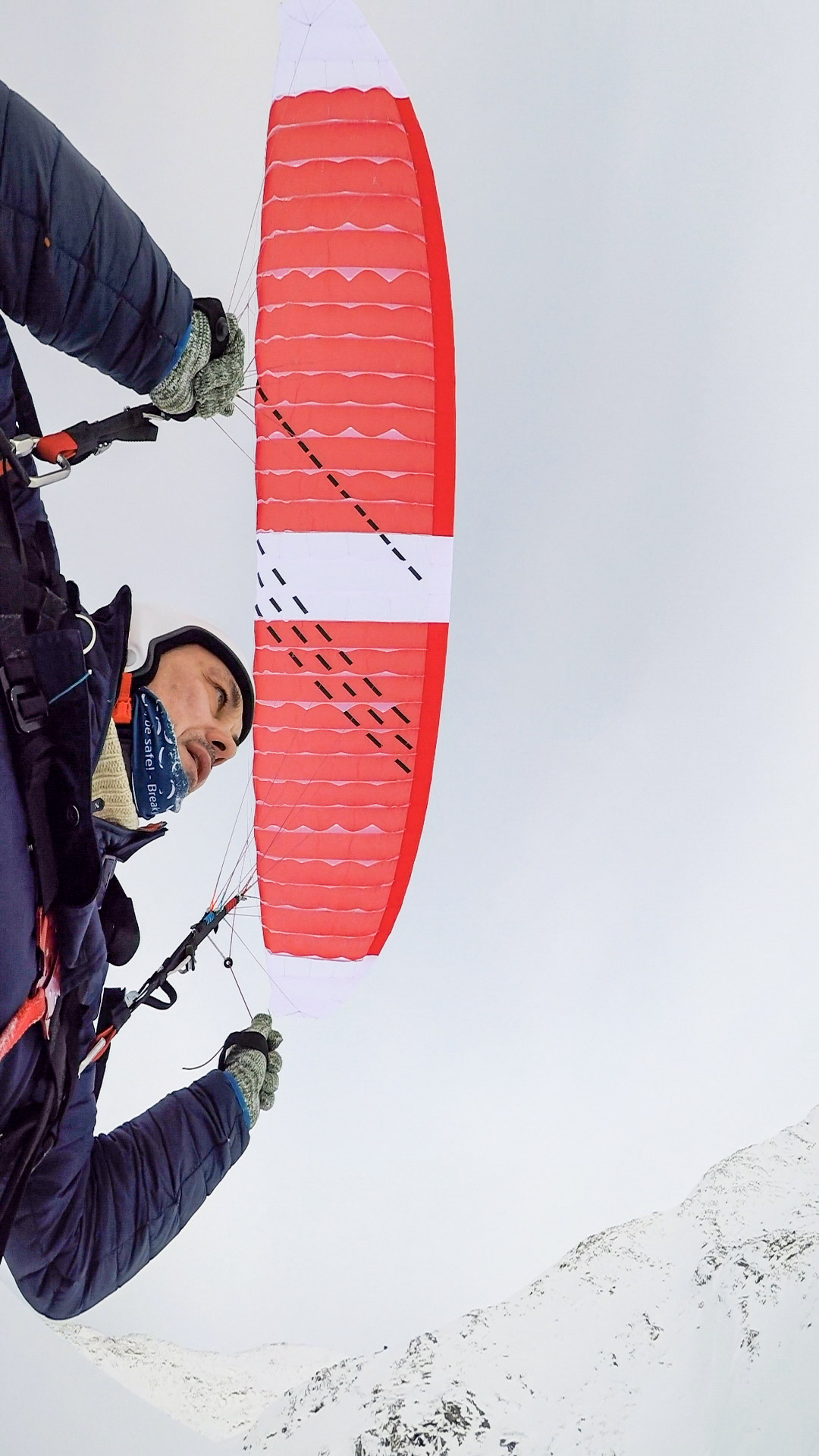

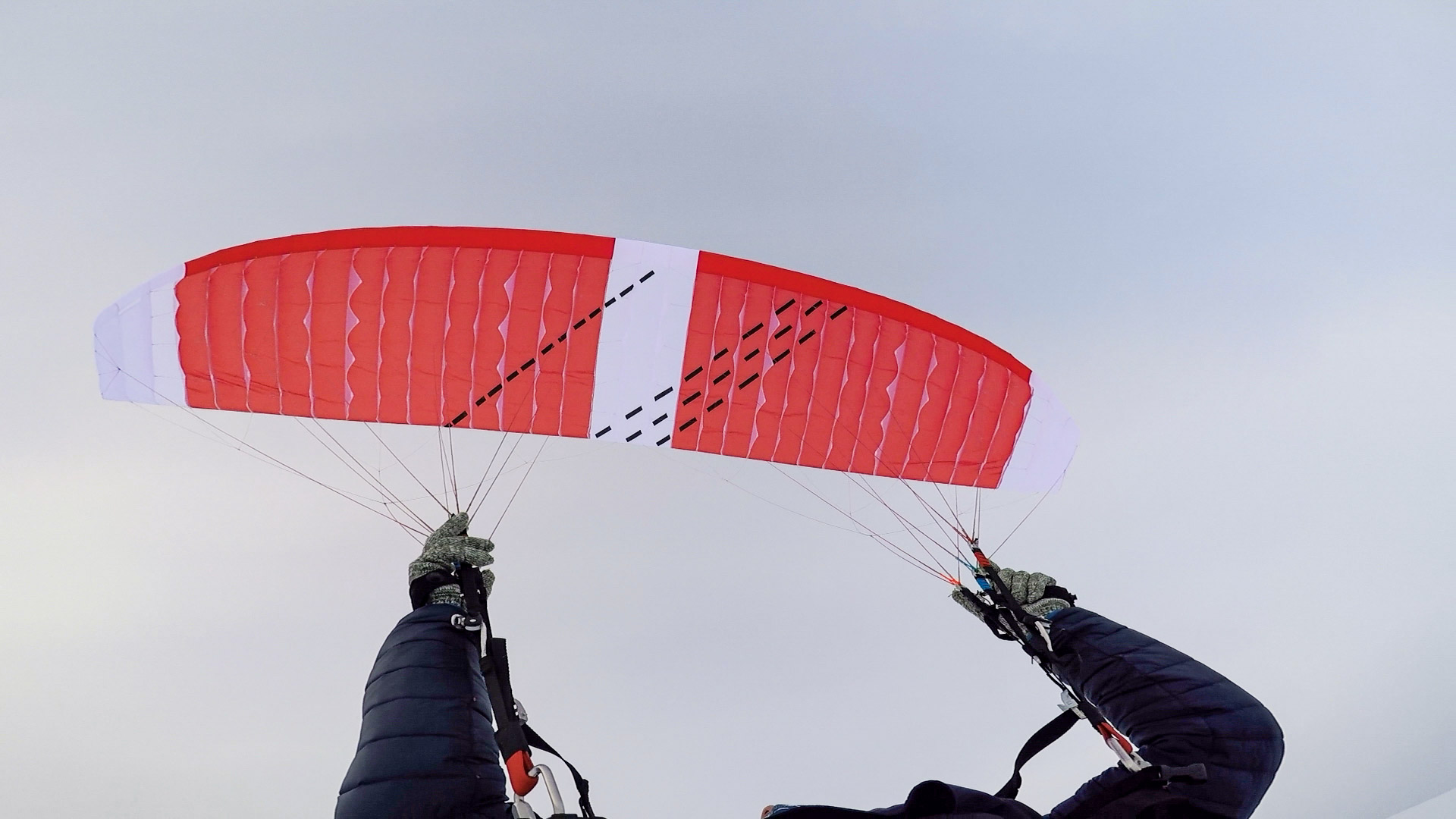

Испытание на фотографиях проводилось при температуре -30º (!), воспользовавшись одним из немногих окон «хорошей погоды», доступных в эти февральские дни 2022 года. Планируется отправить крыло в Швейцарию на СИВ-тест.
Крыло уже имеет маркеры для отображения складывания 50% и 75% :-)

s2t

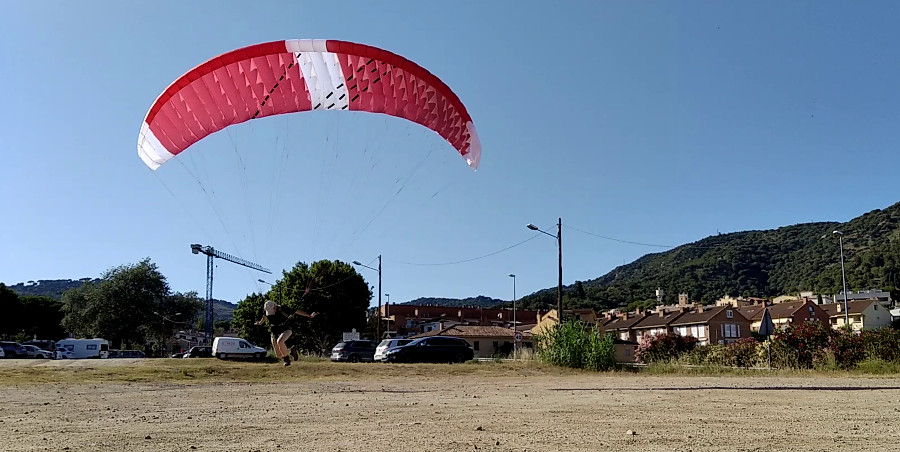

Июль 2022 года, Сулук 2 находится в Тейе для изучения в Лаборатории. Большое спасибо Жюльену Какино за отправку своего прототипа для изучения!

1
1
1 1

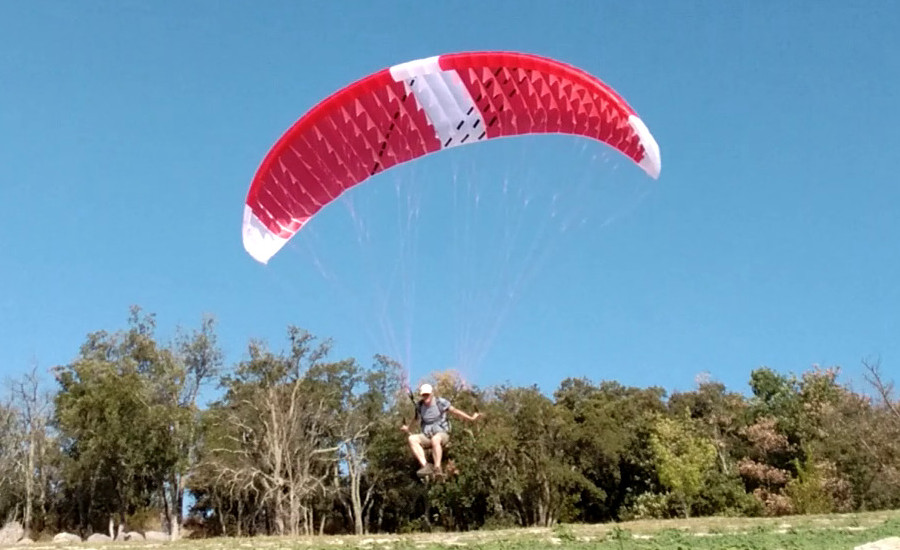

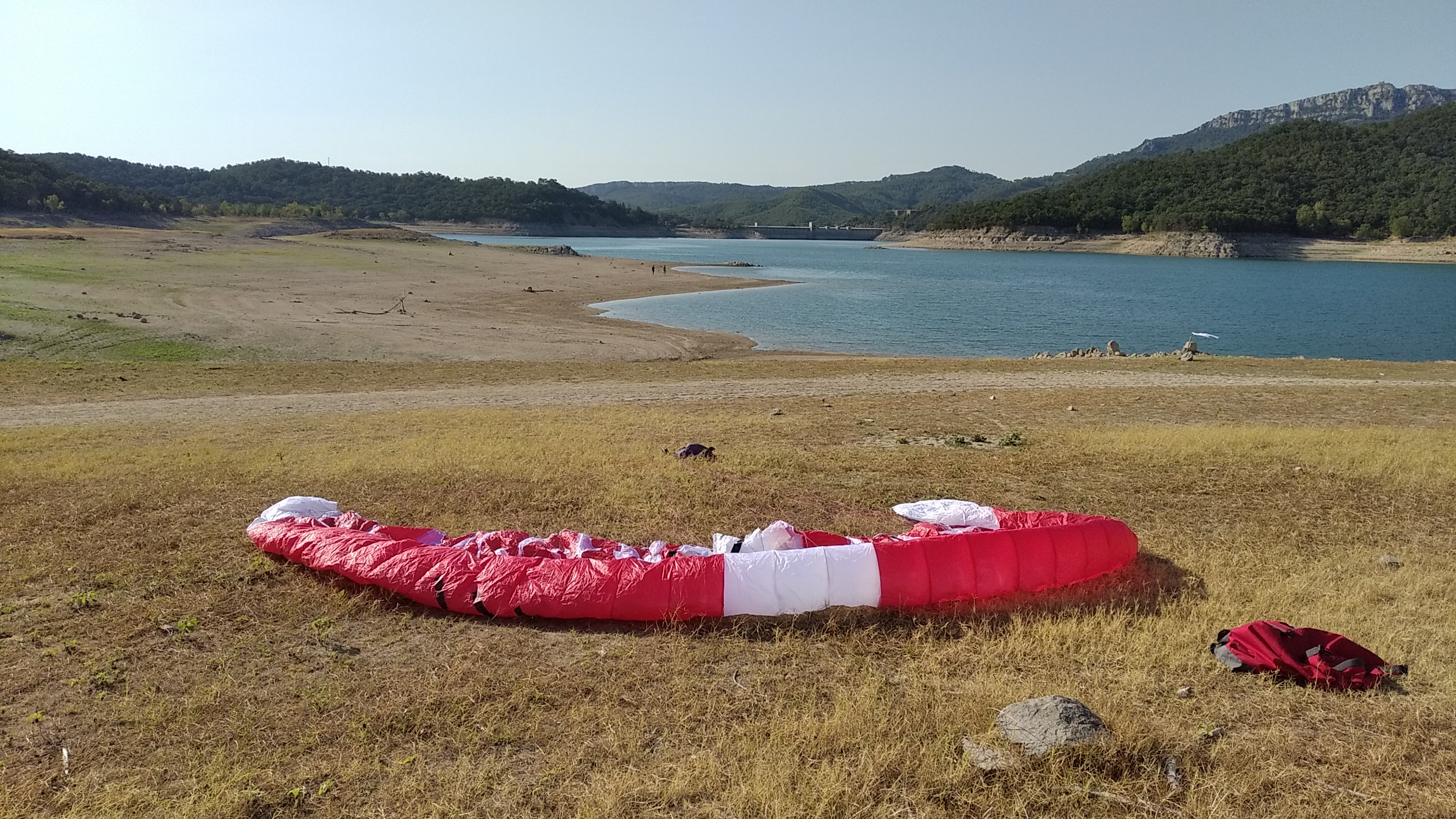

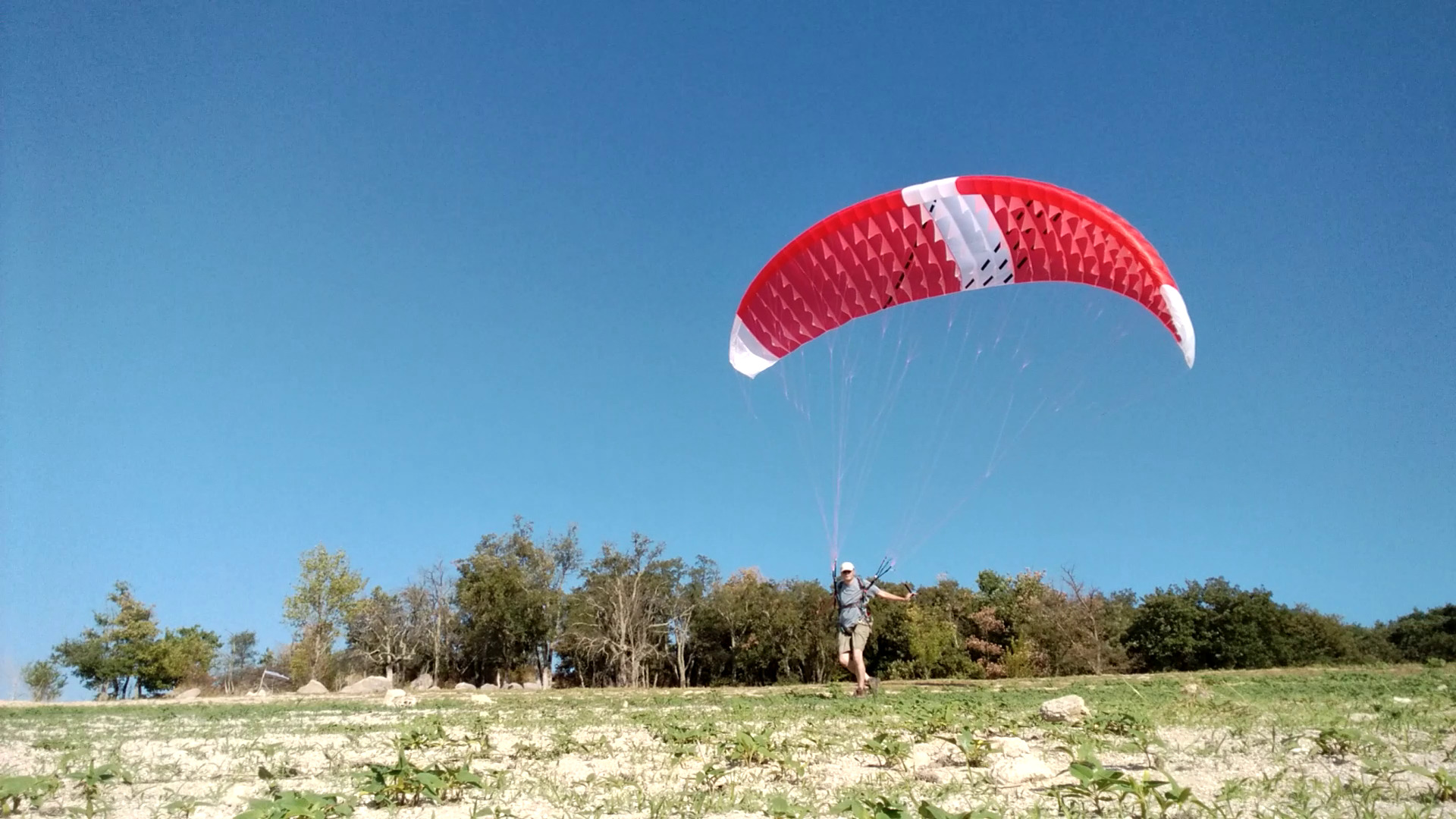

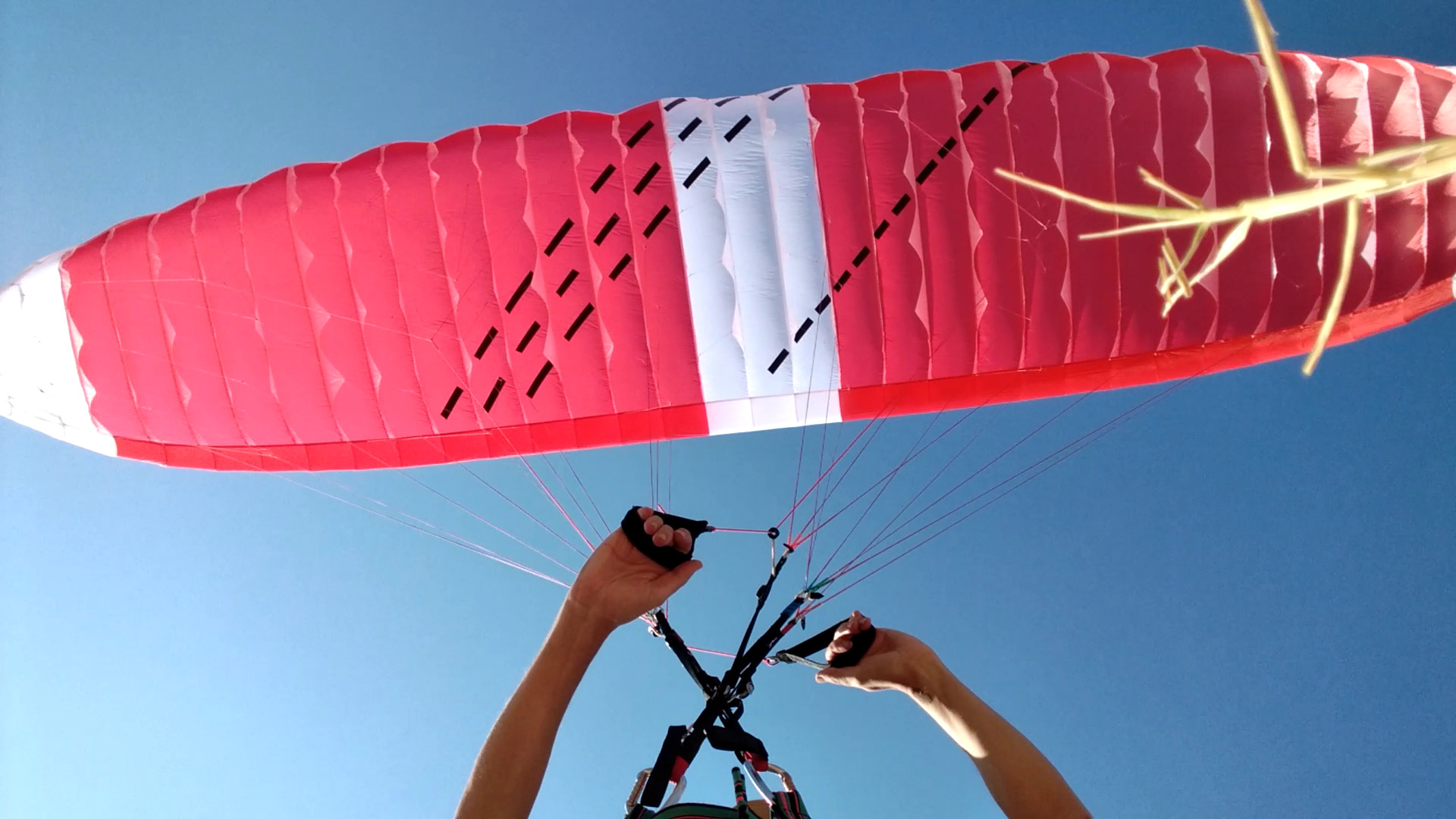

Август 2022 г., Сулук 2 на склонах озера Дарниус. Тестирование триммеров.

Я очень благодарен Жюльену Какино за создание этой модели и проведение летных испытаний, которые позволили нам определить необходимые настройки
. Благодаря всем доработкам, внесенным пилотами и производителями, мы можем улучшить крылья.



Прототип BHL4 31 м2 ГЕРКУЛЕС площадью 31 м2 производства Ланса Крафтенберга, Триситис, Вашингтон (США).



ПРИМЕЧАНИЕ: Шить парапланы в домашних условиях является весьма сложной задачей и требуют многих часов работы. Требуется опыт , навыки, знания и изобретательность. Всегда помните, что: свободный полет (параплана и дельтаплана), подразумевает риски, опасные для жизни и здоровья! Строительство и испытания экспериментальных крыльев требует глубокого знания того, что вы делаите!
