LEparagliding Manuel d'utilisation

1. INTRODUCTION

2. CONCEPTS GÉNÉRAUX

3. FICHIERS ASSOCIÉS AU PROGRAMME

4. COMMENT TRAVAILLER AVEC LE PROGRAMME

5. COMPOSITION DU FICHIER DE PROFIL

6. COMPOSITION DU FICHIER DE DONNÉES D'ENTRÉE leparagliding.txt

SECTION 1 : GÉOMÉTRIE
SECTION 2 : PROFILS
SECTION 3 : POINTS D'ANCRAGE
SECTION 4 : ALLÈGEMENT DANS LES NERVURES (TROUS DE NERVURES)
SECTION 5 : TENSION DE LA PEAU
SECTION 6 : MARGE DE COUTURE
SECTION 7 : MARQUAGE DE COUTURE
SECTION 8 : ESTIMATION DE L'ANGLE D'ATTAQUE GÉNÉRAL
SECTION 9 : DESCRIPTION DES LIGNES
SECTION 10 : FREINS
SECTION 11 : LONGUEUR DES RAMIFICATIONS
SECTION 12 : NERVURES H V et VH
SECTION 15 : COULEURS DE L'EXTRADOS
SECTION 16 : COULEURS DE L'INTRADOS
SECTION 17 : POINTS DE NERVURES SUPPLÉMENTAIRES
SECTION 18 : CORRECTION DES LIGNES ÉLASTIQUES
SECTION 19 : NOMS DES CALQUES DXF
SECTION 20 : TYPES DE MARQUES

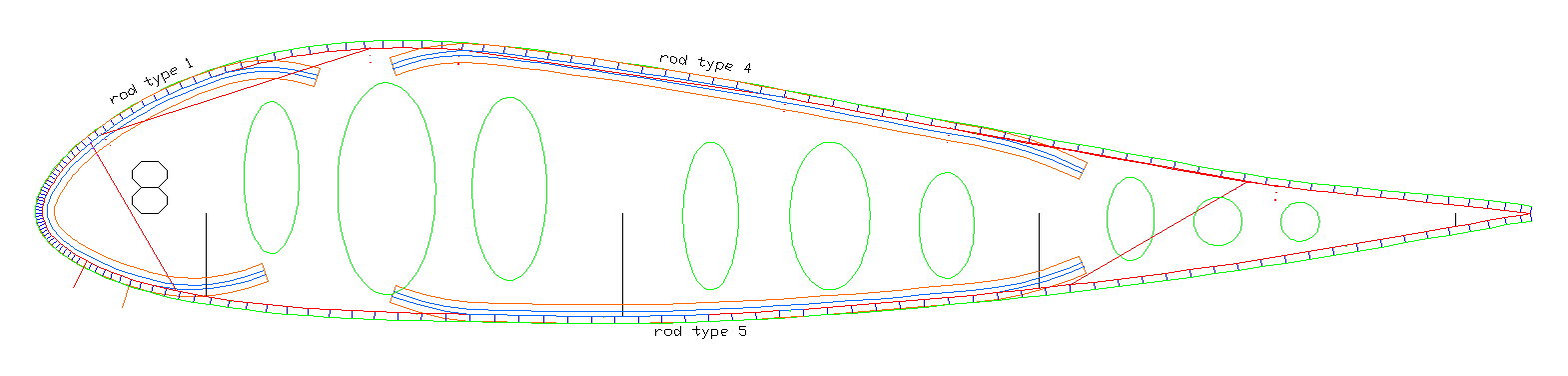

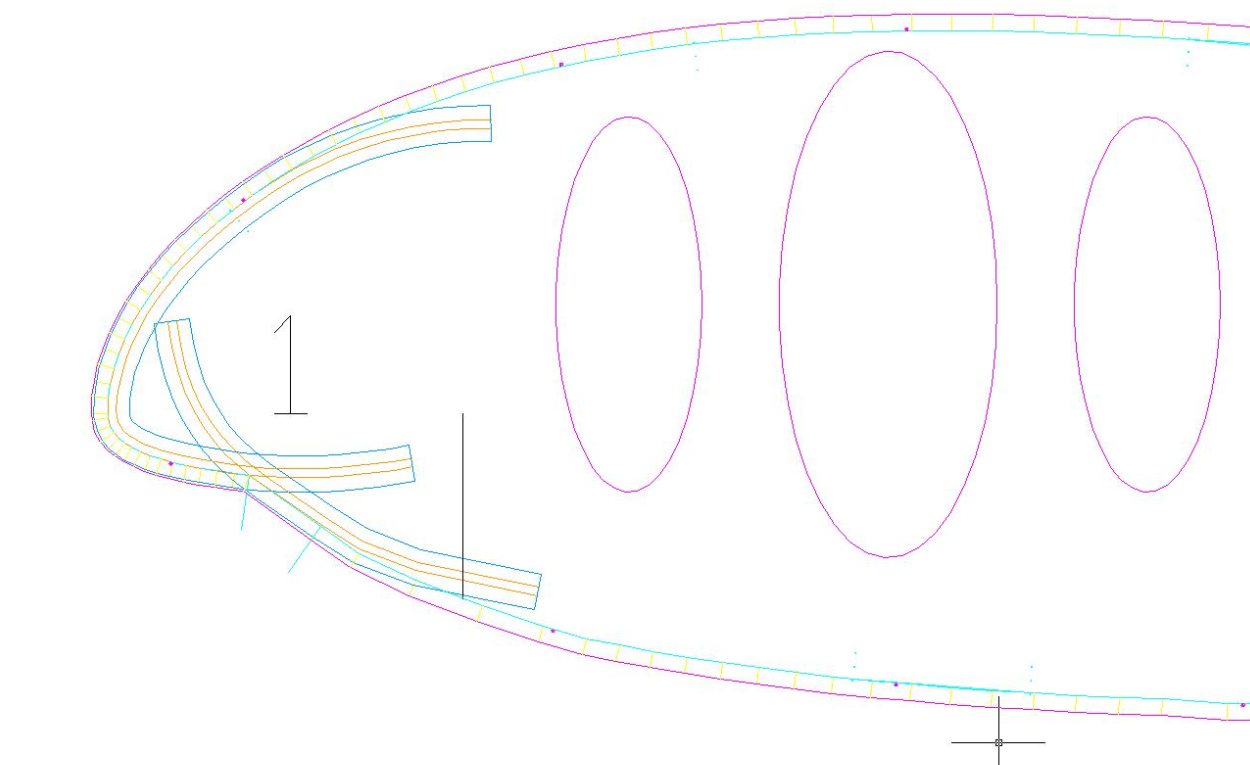

SECTION 21 : DÉFINITION DES JONCS (TIGES EN NYLON)
SECTION 22 : DÉFINITION DES MYLARS DE BORD D'ATTAQUE
SECTION 23 : RENFORTS D'ONGLETS
SECTION 24 : OPTIONS GÉNÉRALES DXF 2D
SECTION 25 : OPTIONS GÉNÉRALES DXF 3D
SECTION 26 : ÉVENTS COLLÉS
SECTION 27 : BOUT D'AILE SPÉCIAL
SECTION 28 : PARAMÈTRES POUR L'ÉTUDE DE LA VITESSE DE CALAGE ET DU TRIM
SECTION 29 : MISE EN FORME 3D
SECTION 30 : MODIFICATION DE L'ÉPAISSEUR DU PROFIL
SECTION 31 : NOUVELLE TENSION DE PEAU
SECTION 32 : PARAMÈTRES POUR LA SÉPARATION DES PIÈCES
SECTION 33 : ÉLÉVATEURS DÉTAILLÉS
SECTION 34 : TABLEAU DES CARACTÉRISTIQUES DES LIGNES
SECTION 35 : RÉSOLUTION DES ÉQUATIONS D'ÉQUILIBRE
SECTION 36 : CRÉATION DE FICHIERS POUR L'ANALYSE XFLR5
SECTION 37 : QUELQUES PARAMÈTRES SPÉCIAUX
SECTION 38 : TROUS HVR
SECTION 39 : PARAMÈTRES DE POSITION HVR

INDEX DES FIGURES

1. INTRODUCTION

Ce manuel décrit l'utilisation de LEparagliding créé par Laboratori d'envol pour la conception de parapentes. L'auteur du programme ne fournit aucune autre information que celle décrite sur le site web. Il n'existe aucune garantie quant au bon fonctionnement du programme. Vous assumez l'entière responsabilité des conséquences de l'utilisation du programme.

LEparagliding est très « cryptique » à utiliser, de « style FORTRAN », mais très puissant. FORTRAN est un langage de programmation destiné au calcul numérique, ce qui signifie FORmula TRANslation. C'est un langage qui nous permet de traduire avec précision les idées de géométrie et de mathématiques en un code qui produit des résultats graphiques et numériques étonnants.

Le programme met en œuvre la théorie développée dans le livre « Paraglider Design Handbook », qu'il est conseillé d'étudier, car bon nombre de ses contenus sont complémentaires.

Je m'excuse, car ce manuel fournit des explications dans un style quelque peu brut. Il est possible que certains sujets soient mal expliqués. Je serai heureux de fournir des clarifications supplémentaires par message privé. Le programme n'est pas parfait, mais il fonctionne.

2. CONCEPTS GÉNÉRAUX

LEparagliding est un moteur de calcul écrit en langage GNU FORTRAN, qui effectue la lecture des données des fichiers d'entrée et écrit les résultats dans les fichiers de sortie.

Fichiers d'entrée :

leparagliding.txt – Contient la définition géométrique détaillée de l'ensemble du parapente. Le concepteur doit éditer ce fichier texte pour obtenir les résultats souhaités.
airfoil1.txt, airfoil2.txt, ...
gnuC2.txt – Ils contiennent les fichiers de coordonnées des profils, avec une corde unitaire. Un nom de profil spécifique peut être attribué à chaque nervure. Cependant, le plus courant est un profil général appliqué à toute l'aile et un profil d'épaisseur nulle pour le dernier profil du bout d'aile.

Fichiers de sortie :

leparagliding.dxf – Contient des dessins au format DXF à visualiser, analyser et éditer avec un programme de CAO (LibreCAD, Autocad, Microstation...)
lep-3d.dxf – Fichier DXF créé automatiquement par le programme et contenant le modèle 3D (utiliser un programme de CAO 3D pour le visualiser)
lep-out.txt – Fichier texte de sortie avec les principaux paramètres calculés sur l'aile (envergure, surface, allongement, finesse, ...) et la liste ordonnée des longueurs de toutes les lignes de l'aile (plans de lignes principales et freins).
lines.txt – Fichier texte de sortie comprenant la liste de toutes les lignes étiquetées dans un format lisible par l'homme.

3. FICHIERS ASSOCIÉS AU PROGRAMME

leparagliding.f – Fichier code source du programme, écrit en langage « GNU Fortran 77 ». Ce fichier n'est pas nécessaire pour l'utilisateur final. Il est inclus pour les développeurs qui souhaitent apporter des modifications, des améliorations et des extensions au code, ou pour les étudiants. Ces changements sont totalement libres selon les principes et conditions de la Licence Publique Générale GNU 3.0.
leparagliding.txt – Fichier texte qui contient la définition géométrique principale du modèle de planeur, dont la description détaillée est faite ci-dessous.
gnua.txt – Fichiers texte contenant les coordonnées du profil utilisé. Il peut y avoir de nombreux fichiers si vous souhaitez utiliser de nombreux profils différents.
lep-X.XX.out (Linux) ou lep-X-XX.exe (Windows) – Programme exécutable qui doit être activé pour lire les données et obtenir des résultats graphiques et numériques.
leparagliding.dxf – Fichier DXF créé automatiquement par le programme et contenant tous les dessins des panneaux d'aile avec les patrons prêts à imprimer ou à post-traiter dans un programme de CAO.
lep-3d.dxf – Fichier DXF créé automatiquement par le programme et contenant le modèle 3D.
lep-out.txt – Fichier texte avec les résultats numériques du programme.
lines.txt – Fichier texte de sortie comprenant la liste de toutes les lignes étiquetées dans un format lisible par l'homme. Notez que certains parapentes nécessitent des ajustements expérimentaux des longueurs de lignes par rapport à celles calculées théoriquement (BHL1 est le cas).
lep-3d-surface.dxf – Fichier DXF créé automatiquement par le programme et contenant le modèle 3D de la surface de l'aile, y compris le ballonnement.
lep-3d-surface.stl – Fichier STL créé automatiquement par le programme et contenant le modèle 3D de la surface de l'aile, y compris le ballonnement. Le format de fichier STL sera utilisé pour la visualisation dans des programmes de modélisation 3D comme OpenSCAD et FreeCAD.
run-log.txt – Contient un enregistrement de ce qui est imprimé sur la console lors de l'exécution du programme. Il peut être utile pour détecter à quelle section la lecture des données s'arrête si les données ne sont pas au format attendu.

4. COMMENT TRAVAILLER AVEC LE PROGRAMME

Travailler avec LEparagliding consiste en les phases suivantes :

Pré-traitement – C'est la phase initiale de conception, que ce soit en utilisant la CAO ou un crayon, du papier millimétré et une calculatrice. Il définit la forme en plan, le lobe ou la voûte et l'inclinaison souhaitée des nervures. Un pré-processeur analytique est disponible (il est optionnel et pas strictement nécessaire), mais très pratique.
Édition du fichier de données – Décrite ci-dessous en détail. Complétez les sections 1 à 31. C'est l'opération la plus importante, et la conception globale du planeur elle-même.
Exécution du programme (secondes) – GNU/Linux : exécutez ./lep-X.XX.out dans un terminal. Windows : exécutez lep-X.XX.exe en incluant une ou plusieurs .dll cygwin compatibles dans le même répertoire (ou exécutez ./lep-X.XX.out dans un terminal Cygwin sans les dll). Mac OSX : compilez le code source dans un terminal : « f77 leparagliding.f » et exécutez « ./lep-X.XX.out » dans le terminal comme sous Linux (le nom du compilateur sera f77, g77, gfortran, ou équivalent). Pas encore testé.
Visualisation des dessins (CAO) – Le programme de CAO affiche le fichier DXF de résultats. Veuillez utiliser la commande « zoom_extension ».
Itération de l'étape 1 pour obtenir la disposition souhaitée.
Post-traitement CAO – Les dessins peuvent être édités par le programme de CAO pour améliorer la présentation. Ils doivent positionner les panneaux et les nervures sur un gabarit de référence et imprimer les gabarits sur un ensemble de papier A4/A3 ou un traceur.

Figure 1 : Comment travailler avec le programme.

Depuis la version 2.23, un fichier supplémentaire lines.txt est en sortie.
Depuis la version 2.28, un fichier supplémentaire run-log.txt est en sortie.
Le fichier .tex n'est toujours pas disponible.

5. COMPOSITION DES FICHIERS DE PROFIL

Le fichier des données de profil doit avoir la structure suivante :

Ligne 1 : nom du profil (ne pas utiliser d'espaces dans le nom)
Ligne 2 : nombre total de points définissant le profil
Ligne 3 : nombre de points qui forment l'extrados (surface supérieure)
Ligne 4 : nombre de points qui forment l'ouverture (le cas échéant)
Ligne 5 : nombre de points qui forment l'intrados (surface inférieure)
Lignes suivantes : coordonnée X, coordonnée Y de chaque point du profil

Les coordonnées sont ordonnées en commençant par le bord de fuite, en parcourant la surface supérieure, en passant par le bord d'attaque et en revenant par la surface inférieure et en terminant à nouveau au bord de fuite.

Important : Le point final de l'extrados doit correspondre exactement au début en % de l'ouverture (entrée d'air), et le point de départ de l'intrados doit correspondre exactement à la fin en % de l'ouverture (sortie d'air). Par conséquent, le profil doit être traité au préalable dans un programme de CAO pour y parvenir. Donc, si vous souhaitez faire varier les points de début et de fin des ouvertures d'air le long de l'envergure, vous devez détailler des profils spécifiques pour cela. Les points de début et de fin des ouvertures déclarés dans le fichier leparagliding.txt doivent être cohérents avec les profils sélectionnés.

Figure 2 : Définition des profils

Il est essentiel que le nombre de points de l'extrados, des ouvertures et de l'intrados soit exactement le même pour tous les profils définis dans un modèle d'aile.
Le nombre maximum de points autorisés par profil est de 500.

Profil de bout d'aile d'épaisseur nulle :

Habituellement, vous devez définir un profil d'épaisseur nulle pour le profil final du bout d'aile. Il est conseillé de déplacer la fin de la surface supérieure du panneau (panneau supérieur) à 0 % du profil, et de conserver le même nombre de points pour chaque élément (panneau supérieur « extrados », entrées d'air, panneau inférieur « intrados »). Ce profil d'épaisseur nulle n'est pas nécessaire à définir si nous utilisons les coefficients d'amplification de la section 30 de sorte que le coefficient appliqué au dernier profil soit 0,0.

6. COMPOSITION DU FICHIER DE DONNÉES D'ENTRÉE

La conception du parapente se simplifie à l'édition du fichier leparagliding.txt, soit en le créant à partir de zéro, soit, plus communément et recommandé, en éditant un modèle existant.

Très important, à prendre en compte :

Toutes les lignes qui commencent par le symbole « * » sont des commentaires qui ne sont pas utilisés par le programme, bien que vous devez les maintenir pour conserver la séquence de lecture.
Il n'est pas permis d'ajouter des lignes vides.
Chaque ligne doit contenir le nombre attendu de paramètres et du type attendu (entier, réel, texte, booléen).
Une fois les paramètres attendus complétés, des commentaires peuvent être ajoutés sur la même ligne, qui ne seront pas lus par le programme.

Les unités principales prévues pour le fichier de données sont les centimètres (cm), sauf les marges de couture de la section 6, et certaines valeurs des sections 20 et 21 qui seront exprimées en mm. En option, vous pourriez utiliser des pouces et des dixièmes de pouce, mais cela n'a jamais été testé et n'est pas recommandé.

Vous devez remplir tous les paramètres nécessaires section par section jusqu'à la fin du fichier, en suivant ce manuel. J'insiste sur le fait que le plus pratique est toujours de commencer par un modèle existant.

Pour chaque ligne du fichier de données, nous expliquerons le type de paramètre et sa signification. Les diagrammes graphiques sont très importants pour comprendre à quel type de paramètre nous nous référons. L'ordre, le type de données et le nombre de lignes sont essentiels pour une lecture correcte du fichier de données.

SECTION 1 : GÉOMÉTRIE

Lignes 1-8 :

* LABORATORI D'ENVOL PARAGLIDING DESIGN          *
* Input data file 3.28 version                   *
**************************************************************
* Version 2026-05-01                              *
**************************************************************
*                    1. GEOMETRY                  *
**************************************************************

Lignes 9 à 24 :

texte : Nom de la marque (entre " ")
texte : Nom de l'aile (entre " ")
réel : Échelle du dessin (valeur habituelle 1.0)
réel : Échelle de l'aile (valeur habituelle 1.0)
entier : Nombre de cellules
entier : Nombre de nervures
réel1 entier réel2 : Alpha bout d'aile, paramètre, (alpha centre) – voir description ci-dessous.
texte booléen : Type de parapente « ds » double surface, « ss » simple surface, ou « pc » parachute. Booléen défini à 0 ou 1. Si 1, alors les triangles de bord d'attaque ne seront pas pivotés (utilisé uniquement dans les parapentes ss).

Alpha bout d'aile, paramètre, (alpha centre) :

réel1 : Angle de torsion maximal (washin) entre le profil central et les extrémités.
entier : Valeurs disponibles 0, 1, 2 ou 3.
Si 0 → washin manuel ;
si 1 → washin automatique ancienne méthode, maximum à l'extrémité ;
si 2 → washin automatique ancienne méthode, du centre à l'extrémité (le premier réel est le washin de l'extrémité, le dernier réel est le washin du centre).
si 3 → washin automatique nouvelle méthode proportionnelle à la corde du centre à l'extrémité (le premier réel est le washin de l'extrémité, le dernier réel est le washin du centre).
réel2 : angle d'attaque au centre (utilisé uniquement dans les cas 2 et 3).

Exemple : 3.5 3 -1.0 → AoA de l'extrémité 3,5°, cas 3, AoA du centre -1,0°. Distribution proportionnelle à la corde en utilisant la nouvelle méthode.

Type de parapente :

« ds » : profils double surface (intrados et extrados)
« ss » : parapentes simple peau – intrados non dessiné, mais nécessite un profil en dents de scie spécial.
« pc » : parachutes utilisant des profils double surface.

booléen : défini à 0 ou 1. Si 1, alors les triangles de bord d'attaque ne seront pas pivotés (uniquement en ss).

Lignes 25 et 26 :

* Rib geometric parameters
* Rib    x-rib      y-LE      y-TE      xp      z      beta     RP     Washin    Rot_z   Pos_z

Lignes 27 et suivantes : propriétés géométriques de chaque nervure (matrice de géométrie).

Pour chaque nervure, et en considérant un système d'axes orthonormés XYZ (Figure 4) : axe X le long de l'envergure, axe Y le long de la corde centrale, axe Z vertical de l'aile vers le pilote.

Écrivez sur une ligne horizontale les 11 paramètres suivants (les paramètres 10 et 11 ne sont pas obligatoires) :

entier : numéro de nervure
réel : coordonnée X de la nervure
réel : coordonnée Y du bord d'attaque
réel : coordonnée Y du bord de fuite
réel : coordonnée X' de la nervure dans sa position finale dans l'espace
réel : coordonnée Z de la nervure dans sa position finale dans l'espace
réel : angle « beta » de la nervure par rapport à la verticale (degrés)
réel : pourcentage RP de la corde à conserver sur la torsion relative des profils
réel : washin en degrés défini manuellement (si le paramètre est défini à « 0 »)
réel : angle de rotation des profils par rapport à un axe vertical Z (degrés)
réel : valeur numérique exprimée en pourcentage de la corde, où placer l'axe vertical de rotation des profils

C'est l'une des parties les plus importantes du processus de définition de l'aile. Ces paramètres ne peuvent pas être définis sans un dessin préalable, de préférence dans un fichier de CAO, dans lequel la plante souhaitée est dessinée à une échelle appropriée, la forme de la voûte (arc de l'aile) et l'inclinaison des nervures sur trois axes. Ce dessin est l'un des plus élémentaires et des plus importants de la conception (pré-traitement).

Il serait possible de générer ce dessin par un préprocesseur géométrique pour lire les données de base de l'aile : nombre de cellules souhaité, séparation, taille, forme, bord d'attaque et bord de fuite par quelques paramètres définis pour créer des formes elliptiques. Ce pré-processeur optionnel a été implémenté, mais pas à l'intérieur du programme principal, car nous préférons conserver cette partie importante de la conception avec un programme de CAO, pour permettre une liberté totale de la forme du bord d'attaque, du bord de fuite, et dans l'élévation et l'inclinaison des profils. Toute conception est possible, ailes normales, ou de type bionique, avec des pics au bord d'attaque ou toute autre forme. Le pré-processeur est très utile et génère la matrice de géométrie qui peut être copiée directement dans cette section. Nous réfléchissons à la manière d'améliorer le pré-processeur pour le rendre plus intuitif, éventuellement avec une interface HTML.

Pour définir des profils au centre de la géométrie de l'aile, utilisez l'astuce de définir une cellule centrale d'épaisseur nulle.

Figure 3. Washin

Figure 4. Axes et conception géométrique principale du parapente

Figure 5. Uniquement dans les parapentes « ss », le paramètre défini à 0 ou 1. Si « 1 », alors les triangles de bord d'attaque ne seront pas pivotés. Le contrôle sur les nervures spécifiées sera effectué en utilisant un paramètre réel 0.0 ou 1.0 dans la dernière colonne de la section 2, comme expliqué ci-dessous.

Note : Le nombre maximum de nervures autorisé est de 100 par côté (200 nervures ou 199 cellules).

SECTION 2 : PROFILS

De manière ordonnée pour chaque nervure, sont écrits sur une ligne horizontale :

entier : Numéro de la nervure
texte : Nom du fichier contenant le profil attribué à cette nervure
réel : Pourcentage de corde de début de l'entrée d'air
réel : Pourcentage de corde de fin de l'entrée d'air
booléen : Valeur 1 ou 0 pour créer des cellules fermées, à gauche de la nervure ("0" indique une cellule fermée, "1" ouverte)
réel : Déplacement en cm de la nervure perpendiculairement à la corde, et dans le plan de la nervure elle-même. Sert à améliorer la position des nervures sans suspentes. La valeur est généralement 0.
réel : Poids relatif de la corde, par rapport à la charge. La valeur est généralement 1.
réel : Il a deux significations :
- 1) Si la valeur est "0" ou "1", utilisée uniquement dans les parapentes mono-surface (inutile en double surface). Plus de contrôle dans la rotation des triangles. La valeur réelle "1" signifie que les triangles sont tournés automatiquement dans le profil correspondant. "0" signifie que les triangles ne sont pas tournés, mais qu'ils sont définis selon l'angle "beta" spécifié dans la Section 1.
- 2) Si la valeur numérique est supérieure à 1.0, il est possible de définir et de dessiner des "mini-nervures" ("minicabs") de bord de fuite dans les parapentes non "ss" : La valeur définit simplement la longueur de la mini-nervure (en %).

Figure 6. Définition des mini-nervures dans lep < 2.50 (depuis lep‑2.50, la mini-nervure "i" est définie à GAUCHE, entre "i‑1" et "i")

Remarque : les points de début et de fin des ouvertures d'air ne sont pas encore entièrement implémentés dans le programme, et c'est dans le profil lui-même qu'il est obligatoire de les inclure au moyen des nombres entiers qui décrivent la fin de la surface supérieure et le début de l'intrados (dans chaque profil).

NERVIURES MÉDIANES NON CHARGÉES : Ajout de la possibilité d'utiliser des "nervures médianes non chargées". Très simple à utiliser : Dans la section "2. PROFILS", dans la dernière colonne, utilisez le paramètre "100", ce qui signifie placer une nervure non chargée complète au milieu du panneau, et la nervure gauche correspondante. De la même manière que pour les mini-nervures. Mais le paramètre "100" active une nouvelle programmation spécifique. Nouveau plan numéroté "1-6" avec les nouvelles nervures médianes numérotées et marquées. Ces nervures ont été reformatées pour obtenir une correspondance parfaite avec une haute précision, avec les panneaux correspondants. Au centre des panneaux, sont marqués des points équidistants en correspondance avec les nervures médianes non chargées. De plus, dans le plan 2D (plan "1-1"), les nouvelles nervures sont également dessinées en gris. Prévu pour être dessiné en 3D (pour référence) mais pas encore fait. Important : Pour définir des trous dans les nervures (elliptiques ou circulaires), ajoutez dans la section "4. TROUS DANS LES NERVURES" un nouveau type de trou "11" qui est défini exactement comme le type "1" (le type de trou "1" et "11" sont exactement les mêmes mais le type "11" est utilisé exclusivement par les nervures médianes non chargées). Dans ce cas, le numéro de nervure initial et le numéro de nervure final avec des trous de type "11" doivent être les mêmes, et supérieurs au nombre maximum de nervures d'un côté, par exemple, utilisez "50". Voir l'exemple joint "leparagliding.txt". Toute la nouvelle programmation dans la section 9.9 du code source.

- Les "mini-nervures" sont redéfinies, et maintenant dans la section "2. PROFILS", à la dernière colonne, si vous utilisez le paramètre "15", cela signifie placer une mini-nervure de 15 % au milieu du panneau, et à GAUCHE de la nervure correspondante. Auparavant (lep < 2.50), la mini-nervure était placée à DROITE. Mais il est préférable de la placer à gauche, afin de pouvoir spécifier une mini-nervure au centre de l'aile (mini-nervure spécifiée dans la première nervure gauche). Et ceci est cohérent avec les nouvelles nervures médianes non chargées.

- Petit déplacement optionnel (vers le centre de l'aile) appliqué aux points marquant la position des mini-nervures. Troisième paramètre dans la ligne de la section "7. MARQUES" du fichier de données. Auparavant, ce déplacement était par défaut mis à zéro.

Figure 7. Interprétation du paramètre dans la sixième colonne. Paramètre "delta" = déplacement forcé en cm de la nervure perpendiculairement à la corde, et dans le plan de la nervure elle-même.

SECTION 4 : ALLEGEMENT DES NERVURES (TROUS)

Par lignes :

entier : Nombre de configurations d'allégement
entier : Nervure initiale pour la première configuration d'allégement
entier : Nervure finale pour la première configuration d'allégement
entier : Nombre de trous pour la première configuration d'allégement

Définition de chaque trou sur une ligne horizontale. Il existe trois types de trous possibles. Type 1 = trous elliptiques (y compris circulaires), type 2 = trous elliptiques avec bande centrale, type 3 = trous triangulaires à coins arrondis.

Si le trou est de type 1, saisir sur une ligne horizontale :

entier : 1
réel : Distance du BA au centre du trou en % de la corde
réel : Distance du centre du trou à la ligne de corde en % de la corde
réel : Axe horizontal de l'ellipse en % de la corde
réel : Axe vertical de l'ellipse en % de la corde
réel : Angle de rotation de l'ellipse
réel : 0. (non utilisé)
réel : 0. (non utilisé)
réel : 0. (non utilisé)

Figure 8. Trou de type 1, ellipse

Si le trou est de type 2, saisir sur une ligne horizontale :

entier : 2
réel : Distance du BA au centre du trou en % de la corde
réel : Distance du centre du trou à la ligne de corde en % de la corde
réel : Axe horizontal de l'ellipse en % de la corde
réel : Axe vertical de l'ellipse en % de la corde
réel : Angle de rotation de l'ellipse
réel : Largeur de la bande centrale
réel : 0. (non utilisé)
réel : 0. (non utilisé)

Figure 9. Trou de type 2, ellipse ou cercle avec bande centrale

Ne pas utiliser les trous de type 2 car pas encore implémentés !

Si le trou est de type 3, saisir sur une ligne horizontale :

entier : 3
réel : Distance du BA au triangle en % de la corde
réel : Distance du centre du coin du triangle à la ligne de corde en % de la corde
réel : Base du triangle en % de la corde
réel : Hauteur du triangle en % de la corde
réel : Angle de rotation de la base
réel : Rayon des coins arrondis
réel : 0. (non utilisé)
réel : 0. (non utilisé)

Figure 10. Trou de type 3, triangle

Si le trou est de type 4, saisir sur une ligne horizontale :

entier : 4
réel : Distance x du BA au coin principal du rectangle en % de la corde
réel : Distance y de la ligne de corde au coin principal du rectangle en % de la corde
réel : a largeur du rectangle en % de la corde
réel : b hauteur du rectangle en % de la corde
réel : Angle de rotation (degrés) par rapport à la ligne de corde
réel : Rayon (%) des coins arrondis
réel : 0. (non utilisé)
réel : 0. (non utilisé)

Le sommet principal ou sommet de référence du rectangle est le bas à gauche. Si la valeur de la largeur (a) est positive, le rectangle est dessiné à droite du sommet principal. Si la valeur de (a) est négative, alors le rectangle est dessiné à gauche. Similaire au cas des trous triangulaires.

Image 10.1 Paramètres pour le trou de type 4 (rectangulaire)

Continuer :

entier : Nervure initiale pour la deuxième configuration d'allégement
entier : Nervure finale pour la deuxième configuration d'allégement
entier : Nombre de trous pour la deuxième configuration d'allégement

Définition de chaque trou sur une ligne horizontale, comme précédemment.

Et ainsi de suite... (répéter le motif pour tous les types de configurations d'allégement)

SECTION 5 : TENSION DE LA VOILE

La tension des panneaux de la surface supérieure et inférieure est obtenue en créant des conicités dans les panneaux. Le programme permet de définir des "sur-largeurs" en 6 points le long du bord des panneaux. La transition entre les points de base de la sur-largeur est linéaire.

Dans chacune des six lignes sont définies pour indiquer consécutivement :

réel : Distance en % de la corde sur le bord d'attaque de l'extrados
réel : Sur-largeur de l'extrados correspondante en % de la corde
réel : Distance en % de la corde sur le bord de fuite
réel : Sur-largeur de l'intrados correspondante en % de la corde

Une meilleure explication >

Figure 11 : Tension de la voile

Ajouter ensuite deux lignes supplémentaires avec le paramètre suivant (nouveau dans leparagliding 2.0) :

réel : 0.0114 (déformation dans les mini-nervures).

La justification de cette valeur est obtenue à partir de la théorie de l'élasticité. Laissez la valeur par défaut en cas de doute.

Figure 12. Élasticité du ripstop

entier, réel : Nombre de points np, coefficient k de 0.0 à 1.0

La justification de cette ligne est complexe. Il y a deux interprétations possibles :

Première interprétation
Si le premier nombre n'est PAS défini sur "1000", les valeurs sont utilisées pour effectuer des ajustements de la forme du bord d'attaque pour faciliter la couture, en utilisant une méthode "d'anti-précision". Cependant, c'est une ancienne fonctionnalité et elle n'est pas recommandée. Étude réalisée à la demande d'un fabricant de parapentes. Le second nombre est utilisé pour ajuster l'intensité de la modification (1.0 = effet maximal, 0.0 = aucun effet).

Justification de la ligne dans la figure ci-dessous :

Figure 13. Corrections de couture

Et l'explication :

Lorsque trois panneaux sont cousus en même temps, avec des courbures différentes sur les côtés... des problèmes peuvent survenir :

Le panneau de gauche (i="izquierda") a une courbure concave, tandis que le panneau de droite (d="derecha") a une courbure convexe.

Les longueurs des lignes de couture (ligne en pointillés) doivent être exactement les mêmes. Cependant, le bord extérieur du tissu, qui est à 15 mm de la ligne de couture, est plus court dans le cas de gauche (rayon intérieur) que dans celui de droite (rayon extérieur). Le programme calcule la différence de longueur du bord d'attaque dans la zone de "np" points du profil de plus grande courbure à partir de l'entrée d'air (np défini par l'utilisateur).

Avec la différence de longueur calculée (1d2d‑1i2i), le programme modifie la forme en plan du panneau de gauche, en prolongeant son côté intérieur. Ainsi, lors de la couture, il y a moins de problèmes...

Le deuxième paramètre de contrôle, "k" entre 0. et 1. est le coefficient à appliquer à la différence (1d2d‑1i2i). Alors 0.0 = aucun effet. 1.0 = effet total. Donc les corrections de couture :

entier, réel : Nombre de points np, coefficient k de 0.0 à 1.0

Une autre explication pour la même chose, mais en français : Étude des courbures panneaux‑nervures (PDF)

De nombreux constructeurs préfèrent ne pas tenir compte de cet effet, et choisissent alors le paramètre k=0.0

Deuxième interprétation Recommandée pour toutes les conceptions

Définir les paramètres de la ligne sur les valeurs :

1000     1.0

Le premier nombre "1000" (entier) est uniquement une convention qui signifie forcer le programme à utiliser une précision maximale, en reformatant les panneaux pour atteindre une précision supérieure à 0.1 mm (différences de longueurs entre la nervure et les panneaux situés à gauche et à droite).
Le second nombre est un coefficient (réel) entre 0.0 et 1.0 qui définit l'intensité de la correction. Si le coefficient est défini sur "0.0", il n'y a pas de correction. Si le coefficient est défini sur "1.0", la précision est maximale, environ < 0.01 mm.

La description du problème géométrique et de la solution est décrite ici.

Dans le fichier lep‑out.txt, un rapport est disponible dans la section 6, indiquant les longueurs finales du panneau de gauche, de la nervure, du panneau de droite, et les différences maximales et les distorsions en mm.

SECTION 12 : NERVURES H, V et VH

entier : nombre de mini-nervures
réel, réel : espacement x, espacement y (pour le dessin des mini-nervures)

Ensuite, pour chaque mini-nervure, et sur une ligne :

entier, entier, entier, entier, entier, entier, réel, réel, réel, réel, réel : ...

avec les significations suivantes,

Si c'est une mini-nervure de type ruban horizontal :

Type 1 : Sangle horizontale entre la nervure i1 et la nervure i2

Figure 18. Mini-nervure 1 (sangle horizontale)

Type 2 : Nervure en V partielle diagonale centrée sur la nervure i

Figure 19. Mini-nervure 2 (nervure en V)

Type 3 : Nervure en V pleine diagonale centrée sur la nervure i

Figure 20. Mini-nervure 3 (nervure en V pleine)

Type 4 : Nervure "VH" entre les nervures i-1 et i+2

Figure 21. Mini-nervure 4 (nervure VH)

Type 5 : Nervure VH continue pleine centrée sur la nervure i

Figure 22. Nervures en V continues pleines de type 5 avec trous paraboliques (si t<100%)

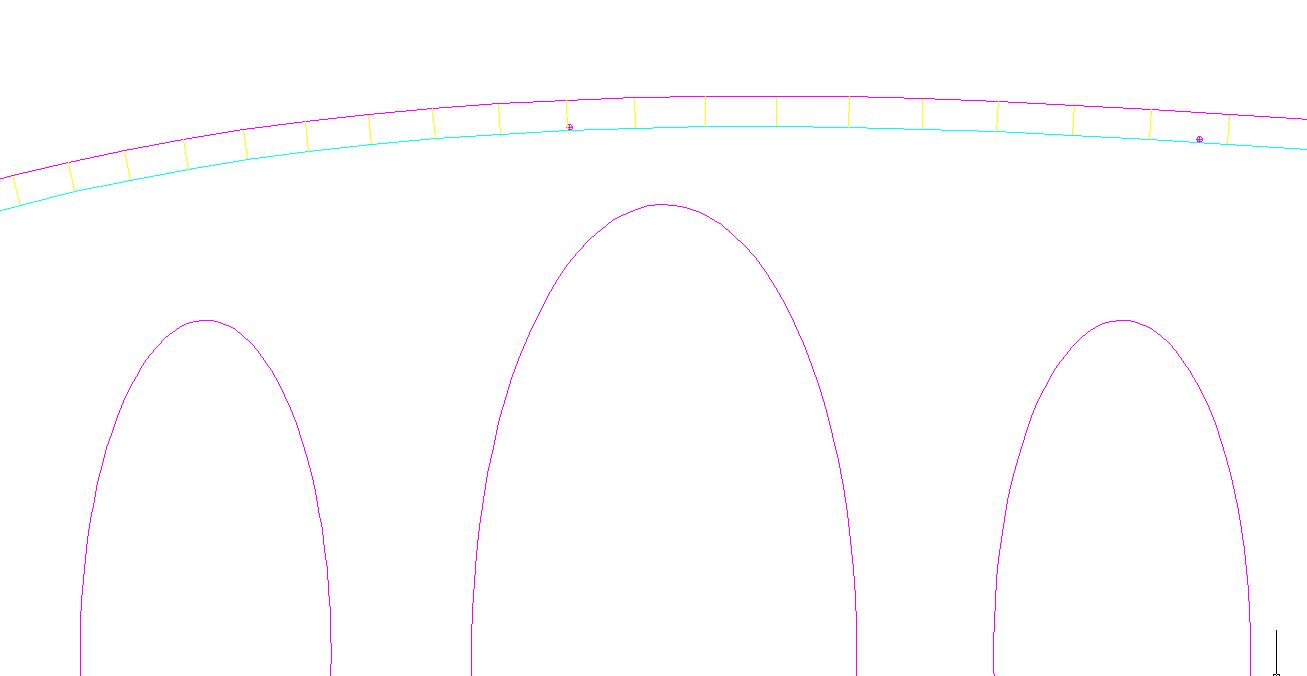

Figure 23. Nervures en V continues pleines de type 5 avec trous elliptiques (si t>100%)

Lorsque vous utilisez des nervures de type 5, gardez à l'esprit ce qui suit :
- Le nombre d'ancrages sur la nervure "i" doit être égal au nombre d'ancrages à droite et à gauche, même s'ils ne sont pas utilisés (ils peuvent être virtuels, c'est-à-dire sans suspentes)
- Pour définir la nervure de type 5, utilisez un nombre de lignes égal au nombre d'ancrages. Exemple :

1      5       5 1     1 1    60.0    60.0    80.     7.
2      5       5 2     1 1    60.0    60.0    80.     7.
3      5       5 3     1 1    60.0    60.0    80.     7.
4      5       5 4     1 1    60.0    60.0    80.     7.

Type 6 : Diagonale générale "VH" entre la nervure i et la nervure i+1

Le type 6 est une diagonale générale. C'est très simple. Une diagonale trapézoïdale allant de la nervure numéro i à la nervure numéro i+1. Mais la nervure est totalement configurable en taille et en position. Elle a été conçue pour développer des parapentes de compétition de type CCC, qui nécessitent de sauter entre 4 et 5 cellules sans suspentes. Mais elle peut également servir à concevoir des parapentes plus simples, et à remplacer certains des types de diagonales décrits ci-dessus. Elle est également très utile pour définir des bandes horizontales transversales situées dans toutes les parties de l'aile (les bandes ne doivent pas nécessairement coïncider avec les points d'ancrage).

Figure 24. Nervure en V de type 6, diagonale générale

Paramètres :

n = numéro de la nervure en V (ordre consécutif)
6 = définir la nervure en V "type 6"
i = numéro de la nervure initiale
x1 = position de départ en pourcentage de la corde du profil
h1 = hauteur initiale en pourcentage de l'épaisseur locale du profil
r1+ = rayon vers l'arrière (cm)
r1- = rayon vers l'avant (cm)
i+1 = numéro de la nervure finale
x2 = position de départ en pourcentage de la corde du profil
h2 = hauteur initiale en pourcentage de l'épaisseur locale du profil
r2+ = rayon vers l'arrière (cm)
r2- = rayon vers l'avant (cm)

Le type 6 utilise 12 paramètres, tandis que les autres types de nervures en V n'utilisent que 10 paramètres. Ce n'est pas un problème. Le programme peut lire correctement le fichier de données. Il suffit d'interpréter le schéma. Essayez et voyez les résultats. Le type 6 fonctionne et est entièrement implémenté.

Très important :

Les pièces "Type 6" doivent être définies consécutivement, et ligne par ligne. Dans l'ordre suivant : du bord d'attaque vers le bord de fuite, et du centre de l'aile vers le saumon. C'est-à-dire, définissez d'abord toutes les pièces consécutivement dans la nervure numéro "i", avant de définir des pièces dans une nervure supérieure à "i".

Types de nervures 11, 12, 13, 14, 15, 16

Depuis la version 3.14 du programme, six types supplémentaires de nervures VH peuvent être utilisés, nommés Type 11, 12, 13, 14, 15 et 16. Le type 11 est le même que le type 1, mais les définitions absolues des longueurs en cm sont maintenant définies en % de la corde du profil. De même pour le type 12 par rapport au type 2, et ainsi de suite jusqu'au type 16, qui est similaire au type 6. Les types 11 et 1, 12 et 2, 13 et 3, 14 et 4 ne peuvent pas être combinés dans le même modèle. Un modèle auxiliaire peut être réalisé si nécessaire.

Lorsque vous saisissez les paramètres pour les types 1, 2, 3, 4, 5, 6, les longueurs absolues seront affectées par le facteur d'échelle de l'aile (auparavant ce n'était pas le cas). Cela permet de mettre à l'échelle les ailes de manière plus uniforme.

Depuis la version 3.14, la présentation graphique des nervures VH en 2D a été grandement améliorée, garantissant que les nombres décimaux de référence ne sont pas décalés par rapport aux pièces, comme cela se produisait auparavant. Les chiffres romains s'adaptent beaucoup mieux et leur taille peut être définie dans la section 20.

Étudiez les exemples, la section 12 est très puissante et permet presque tous les types de nervures que vous pouvez imaginer. Exemple :

SECTION 20 : TYPES DE MARQUES

Cette section permet à l'utilisateur de choisir différents types d'éléments de marquage dans les fichiers DXF (points unidimensionnels, mini-cercles, triangles, segments, ...). Ceci est particulièrement utile pour les traceurs de découpe laser, et la capacité d'adapter les marquages aux préférences du fabricant. Rappelez-vous que leparagliding génère deux types de plans, certains pour une utilisation avec une imprimante classique (version "print"), et d'autres pour une utilisation professionnelle avec des traceurs de découpe informatisés (version "laser").

Par lignes, et indépendamment des lignes commençant par * qui sont des commentaires ou des notes d'aide :

Ligne 1 : entier – nombre maximal de marques différentes, actuellement 10.

Ligne 2 (typepoint – OK) :
texte entier réel réel entier réel réel
texte : typepoint (point pour usage général)
entier : 1=point construit, 2=mini-cercle – print
réel : rayon du mini-cercle en mm – print
réel : décalage en mm – print
entier : 1=unidimensionnel, 2=mini-cercle – laser
réel : rayon du mini-cercle en mm – laser
réel : décalage en mm – laser

Ligne 3 (typepoint2 – non utilisé, définir les valeurs par défaut) :
texte entier réel réel entier réel réel
texte : typepoint2
entier : 1=unidimensionnel, 2=mini-cercle – print
réel : rayon en mm – print
réel : décalage en mm – print
entier : 1=unidimensionnel, 2=mini-cercle – laser
réel : rayon en mm – laser
réel : décalage en mm – laser

Ligne 4 (typepoint3 – non utilisé, définir les valeurs par défaut) :
texte entier réel réel entier réel réel

Ligne 5 (typevent – OK) :
texte entier réel réel entier réel réel
texte : typevent
entier : 1=deux points verts, 2=segment, 3=double segment – print
réel : séparation des points ou segment en mm – print
réel : décalage en mm – print
entier : 1=deux points verts, 2=segment, 3=double segment – laser
réel : séparation des points ou segment en mm – laser
réel : décalage en mm – laser

Ligne 6 (typetab – OK) :
texte entier réel réel entier réel réel
texte : typetab
entier : 1=trois points oranges, 2=trois oranges avec contrôle complet, 3=triangle – print
réel : séparation des points ou segment en mm – print
réel : décalage en mm – print
entier : 1=trois points oranges, 2=trois oranges avec contrôle complet, 3=triangle – laser
réel : séparation des points ou hauteur du triangle en mm – laser
réel : décalage en mm – laser

Ligne 7 (typejonc – non utilisé, définir les valeurs par défaut) :
texte entier réel réel entier réel réel
texte : typejonc

Ligne 8 (typeref – non utilisé, définir les valeurs par défaut) :
texte entier réel réel entier réel réel
texte : typeref

Ligne 9 (type8 – OK) :
texte entier réel réel entier réel réel
texte : type8 – numérotation romaine dans les panneaux générés via la section 29
entier : 1 non utilisé
réel : 0.2 variant de 0.0 à 1.0 signifie la position du chiffre romain (0.0 totalement à gauche et 1.0 totalement à droite, valeurs normales 0.2 ou 0.5) – print et laser
réel : 4.0 signifie le décalage vertical en mm par rapport à la ligne de base. Peut être un nombre positif ou négatif – print et laser
entier : 1 non utilisé
réel : 0.0 non utilisé
réel : 4.4 signifie le décalage en mm entre les points du chiffre romain (taille globale des chiffres romains) – print et laser

Ligne 10 (type9 – OK) :
texte entier réel réel entier réel réel
texte : type9 – taille générale des nombres, et taille des marques romaines dans les nervures
entier : 1 non utilisé
réel : 0.0 non utilisé
réel : 7.0 taille des nombres entiers décimaux en cm, dans le bord d'attaque, les nervures, les panneaux de bord de fuite
entier : 1 non utilisé
réel : 3.3 signifie le décalage en mm entre les points du chiffre romain (taille globale des chiffres romains) dans les poches à tiges. Si mis à 0.0, le romain n'est pas dessiné – print et laser
réel : 4.5 signifie le décalage en mm entre les points du chiffre romain (taille globale des chiffres romains) dans les nervures – print et laser

Ligne 11 (type10 – OK) :
texte entier réel réel entier réel réel
texte : type10 – taille générale des nombres dans les nervures VH, et taille des marques romaines dans les nervures VH
entier : 1 non utilisé
réel : 0.0 non utilisé
réel : 6.0 taille des nombres entiers décimaux en cm, dans les nervures VH
entier : 1 non utilisé
réel : 0.0 non utilisé
réel : 4.5 signifie le décalage en mm entre les points du chiffre romain (taille globale des chiffres romains dans les nervures VH) – laser

Figure 26a. Marques de référence de la section 20. Les types 1,2,3,4,5,8,9,10 sont désormais entièrement fonctionnels.

Figure 26b. Interprétation des paramètres des marques de type8

Vérifiez que les paramètres que vous utilisez sont corrects, sinon la taille des chiffres romains ou décimaux ne sera pas appropriée. Depuis la version 3.14, il est TRÈS recommandé d'utiliser cet exemple (ou similaire) de bloc invariant :

******************************************************
*    20. Marks types
******************************************************
10
typepoint  1 0.25 1.2    2 0.3 1.2
typepoint2 1 0.25 1.2    2 0.2 1.2
typepoint3 1 0.25 1.2    2 0.2 1.2
typevent   1 10.  0.0    2 2.0 0.0
typetab    1 10.  0.0    3 2.0 0.0
typejonc   1 10.  0.0    2 2.0 0.0
typeref    1 5.0  1.     1 2.0 0.0
type8      1 0.2  5.0    1 0.0 5.0
type9      1 0.0  7.0    1 3.2 4.5
type10     1 0.0  6.0    1 0.0 3.33

SECTION 21 : DÉFINITION DES JONCS (TIGES NYLON)

Section entièrement fonctionnelle. Il est maintenant possible de définir les tiges de type 1 et de type 2, qui sont les plus utilisées. Le type "1" est une tige sur le nez avec de petites déflexions aux deux extrémités, entièrement contrôlables en position, transition et profondeur de déflexion, avec 8 paramètres. Le type "2" est une tige droite ou arquée définie à n'importe quelle position à l'intérieur du profil, pouvant se trouver à n'importe quelle position à l'intérieur du profil, définie par des coordonnées. La structure de la section est un peu complexe, mais elle a sa propre logique. Le programme calcule les tiges et les formes des poches, qui sont également entièrement contrôlables en largeurs, avec 4 paramètres. Il est possible de définir différentes tiges pour chaque cellule, individuellement ou par groupes. Si vous n'avez pas besoin de tiges, laissez la valeur à "0". Dans cette section, nous utiliserons les concepts de base suivants : schéma, bloc (de données), type (de tige), groupe (de nervures).

Le premier nombre de la section est un entier, que nous appelons le "schéma".

Le schéma "0" signifie qu'aucune tige n'est définie. Et la section se termine ici. Facile !

Ligne 1 : entier – si entier = 0, les tiges ne sont pas prises en compte.

Exemple 1 : Schéma "0" signifie ne pas utiliser de tiges

*******************************************************
*    21. JONCS DEFINITION (NYLON RODS)
*******************************************************
0

Le schéma "1" signifie utiliser des tiges de type "1" dans le nez. À la ligne suivante, écrivez le nombre de groupes. Puis écrivez chaque groupe consécutivement en utilisant quatre lignes. Voici la structure détaillée du schéma 1 :

Ligne 1 : entier – si entier = 0, les tiges ne sont pas prises en compte ; si entier = 1, ajoutez quelques autres paramètres pour définir et dessiner les tiges.

Uniquement si le premier entier est 1 (utiliser les joncs "type 1"), alors ajouter :

Ligne 2 : entier – nombre de groupes à définir.

Ligne 3 : entier1 entier2 entier3
entier1 : 1 (numéro du groupe 1)
entier2 : numéro de la première nervure du groupe 1
entier3 : numéro de la dernière nervure du groupe 1

Ligne 4 : réel1 réel2 réel3 réel4
réel1 : déflexion du point de début de l'extrados en % de la corde
réel2 : déflexion du point final de l'extrados en % de la corde
réel3 : valeur de la déflexion maximale dans l'intrados en % de la corde
réel4 : valeur n de l'exposant dans la courbe de déflexion de type y=k·x^n (utiliser normalement n=2.0, parabolique)

Ligne 5 : réel1 réel2 réel3 réel4
réel1 : déflexion du point de début de l'intrados en % de la corde
réel2 : déflexion du point final de l'intrados en % de la corde
réel3 : valeur de la déflexion maximale dans l'intrados en % de la corde
réel4 : valeur n de l'exposant dans la courbe de déflexion de type y=k·x^n (utiliser normalement n=2.0, parabolique)

Ligne 6 : réel1 réel2 réel3 réel4
réel1 : ligne 1, décalage (mm) définissant la tige (voir figure)
réel2 : ligne 2, largeur externe de la poche (mm)
réel3 : ligne 3, largeur pour la tige entre les lignes de couture (mm)
réel4 : ligne 4, largeur interne de la poche (mm)

Les lignes 7,8,9,10 répètent les mêmes définitions pour le groupe 2, et ainsi de suite jusqu'au dernier groupe.

Notez qu'il est possible de définir autant de groupes que l'aile a de profils, et ainsi de définir une tige différente pour chaque profil. Mais normalement, un ou deux groupes suffisent pour toute l'aile.

Exemple 2 : Schéma "1". Utilisation de deux groupes. Groupe 1 de la nervure 1 à 15, et groupe 2 de la nervure 16 à 19.

*******************************************************
*    21. JONCS DEFINITION (NYLON RODS)
*******************************************************
1
2
1    1    15
2.0  1.0  3.0  2.5
3.0  2.0  4.0  2.0
2.0  5.0  3.0  2.0
2    16   19
2.0  1.0  3.0  2.5
3.0  2.0  4.0  2.0
2.0  5.0  3.0  2.0

Remarque : Les paramètres pour les tiges de type 2 (tiges arquées) sont définis de manière similaire mais avec une structure différente. Voir le manuel complet pour les détails.

SECTION 21 : DÉFINITION DES JONCS (TIGES NYLON) – suite

Exemple 2 : Schéma "1". Utilisation de deux groupes. Groupe 1 de la nervure 1 à 15, et groupe 2 de la nervure 16 à 19.

*******************************************************
*    21. JONCS DEFINITION (NYLON RODS)
*******************************************************
1
2
1 1 15
5.5  10.    1.5   2.0
5.   11.    2.2   2.0
0.0  9.35  6.3   9.35
2    16 19
5.   9.     2.5   2.0
5.   12     3.    2.0
0.0  9.35  6.3   9.35

Figure 27a. Section 21, joncs de type 1 utilisés dans le schéma "1"

Le schéma "2" :

À partir de la version 3.12 du programme, la définition peut être étendue... :-) Il est maintenant possible de définir un modèle plus général, appelé "schéma 2". Dans le schéma 2, on peut ajouter des tiges de type "1" et plusieurs (non limitées) tiges de type "2" à l'intérieur du profil. Le type 2 correspond à des tiges en arc ou en ligne droite. Si nécessaire, d'autres types pourront être ajoutés ultérieurement.

La structure est la suivante :

Ligne 1 : entier – entier : 2 signifie utiliser le schéma "2".

Ligne 2 : entier – entier : nombre de blocs de données à définir.

Ligne 3 : entier1 entier2
entier1 : numéro du bloc de données, en commençant par 1 et en incrémentant de 1 pour le bloc suivant
entier2 : type de tige, peut être 1, 2 ou 3.

Ligne 4 : entier – entier : nombre de groupes à définir.

Si entier2 dans la ligne 3 était 1, alors écrire consécutivement les quatre lignes qui définissent la géométrie des tiges de type 1 (lignes 3,4,5,6 du schéma 1) et continuer avec quatre autres lignes pour le groupe suivant.

Si entier2 dans la ligne 3 était 2, alors écrire consécutivement les trois lignes qui définissent la géométrie des tiges de type 2 :

Figure 27b. Tiges de type 2 (arc ou ligne droite)

Ligne 5 : entier1 entier2 entier3
entier1 : 1 (numéro du groupe 1)
entier2 : numéro de la première nervure du groupe 1
entier3 : numéro de la dernière nervure du groupe 1

Ligne 6 : réel1 réel2 réel3 réel4 réel5
réel1 : coordonnée x du point de départ de la tige (x1,y1) en % de la corde du profil
réel2 : coordonnée y du point de départ de la tige (x1,y1) en % de la corde du profil
réel3 : coordonnée x du point d'arrivée de la tige (x2,y2) en % de la corde du profil
réel4 : coordonnée y du point d'arrivée de la tige (x2,y2) en % de la corde du profil
réel5 : flèche maximale de l'arc en % de la corde du profil. Si 0.0, trace une ligne droite.

Ligne 7 : réel1 réel2 réel3 réel4
réel1 : ligne 1, décalage non utilisé, mettre 0.0
réel2 : ligne 2, largeur externe de la poche (mm)
réel3 : ligne 3, largeur pour la tige entre les lignes de couture (mm)
réel4 : ligne 4, largeur interne de la poche (mm)

Continuer avec le groupe suivant... Continuer avec le bloc de données suivant...

Si entier2 dans la ligne 3 était 3, cela signifie utiliser deux tiges par nez (supérieure et inférieure) pour les profils "shark nose". Alors écrire consécutivement les lignes suivantes :

Ligne 4 : entier – nombre de groupes à définir.

Ligne 5 : entier1 entier2 entier3
entier1 : 1 (numéro du groupe 1)
entier2 : numéro de la première nervure du groupe 1
entier3 : numéro de la dernière nervure du groupe 1

Ligne 6 : réel1 réel2 réel3 réel4 (identique au type de tige 1)
réel1 : déflexion du point de début de l'extrados en % de la corde
réel2 : déflexion du point final de l'extrados en % de la corde
réel3 : valeur de la déflexion maximale dans l'intrados en % de la corde
réel4 : valeur n de l'exposant dans la courbe de déflexion de type y=k·x^n (normalement n=2.0, parabolique)

Ligne 7 : réel1 réel2 réel3 réel4 (identique au type de tige 1)
réel1 : partie inférieure de la tige supérieure, point de début de déflexion en % de la corde
réel2 : longueur de la déflexion parabolique en % de la corde
réel3 : valeur de la déflexion maximale en % de la corde
réel4 : valeur n de l'exposant dans la courbe de déflexion de type y=k·x^n (normalement n=2.0, parabolique)

Ligne 8 : réel1 réel2 réel3 réel4 (identique au type de tige 1)
réel1 : partie supérieure de la tige inférieure, point de début de déflexion en % de la corde
réel2 : longueur de la déflexion parabolique en % de la corde
réel3 : valeur de la déflexion maximale en % de la corde
réel4 : valeur n de l'exposant dans la courbe de déflexion de type y=k·x^n (normalement n=2.0, parabolique)

Ligne 9 : réel1 réel2 réel3 réel4 (identique au type de tige 1)
réel1 : déflexion du point de début de l'intrados en % de la corde
réel2 : déflexion du point final de l'intrados en % de la corde
réel3 : valeur de la déflexion maximale dans l'intrados en % de la corde
réel4 : valeur n de l'exposant dans la courbe de déflexion de type y=k·x^n (normalement n=2.0, parabolique)

Ligne 10 : réel1 réel2 réel3 réel4 (identique au type de tige 1)
réel1 : ligne 1, décalage (mm) définissant la tige (voir figure)
réel2 : ligne 2, largeur externe de la poche (mm)
réel3 : ligne 3, largeur pour la tige entre les lignes de couture (mm)
réel4 : ligne 4, largeur interne de la poche (mm)

(continuer la même structure avec le groupe suivant si défini...)

Interprétation des paramètres :

xeini : point initial de déflexion de l'extrados %
xefin : point final de déflexion de l'extrados %
ye : déflexion de l'extrados %
ne : exposant de la déflexion parabolique de l'extrados
xsne : point initial de déflexion de la tige extrados (partie inférieure) %
ae : longueur de déflexion %
be : déflexion %
nsne : exposant parabolique
xsni : point initial de déflexion de la tige intrados (partie supérieure) %
ai : longueur de déflexion %
bi : déflexion %
nsni : exposant parabolique
xiini : point initial de déflexion de l'intrados %
xifin : point final de déflexion de l'intrados %
yi : déflexion de l'intrados %
ni : exposant de la déflexion parabolique de l'intrados
s1 : décalage (mm) définissant la tige (voir figure type "1")
s2 : largeur externe de la poche (mm)
s3 : largeur pour la tige entre les lignes de couture (mm)
s4 : largeur interne de la poche (mm)

Figure 27c. Définition des tiges de type 3 (shark nose)

Image double tige type 3 (shark nose)

Si entier2 dans la ligne 3 était 4, cela signifie utiliser des joncs longs d'extrados. Alors écrire consécutivement les lignes suivantes :

Ligne 4 : entier – nombre de groupes à définir.

Ligne 5 : entier1 entier2 entier3
entier1 : 1 (numéro du groupe 1)
entier2 : numéro de la première nervure du groupe 1
entier3 : numéro de la dernière nervure du groupe 1

Ligne 6 : réel1 réel2 réel3 réel4
réel1 : déflexion du point de début de l'extrados en % de la corde
réel2 : déflexion du point final de l'extrados en % de la corde
réel3 : valeur de la déflexion maximale dans l'intrados en % de la corde
réel4 : valeur n de l'exposant dans la courbe de déflexion de type y=k·x^n (normalement n=2.0, parabolique)

Ligne 7 : réel1 réel2 réel3 réel4
réel1 : déflexion du point de début de l'extrados en % de la corde
réel2 : déflexion du point final de l'extrados en % de la corde
réel3 : valeur de la déflexion maximale dans l'intrados en % de la corde
réel4 : valeur n de l'exposant dans la courbe de déflexion de type y=k·x^n (normalement n=2.0, parabolique)

(continuer la même structure avec le groupe suivant si défini...)

Si entier2 dans la ligne 3 était 5, cela signifie utiliser des joncs longs d'intrados. Alors écrire consécutivement les lignes suivantes :

Ligne 4 : entier – nombre de groupes à définir.

Ligne 5 : entier1 entier2 entier3
entier1 : 1 (numéro du groupe 1)
entier2 : numéro de la première nervure du groupe 1
entier3 : numéro de la dernière nervure du groupe 1

(continuer la même structure avec le groupe suivant si défini...)

Tiges de type 1 (nez), type 4 (extrados) et type 5 (intrados)

Cette définition peut sembler compliquée (et elle l'est !) mais on la comprend mieux avec des exemples et en faisant des essais et en observant les résultats.

Exemple 3 : Schéma "2" commenté. Utilisation d'un seul bloc de données de type 2 et de deux groupes. Groupe 1 de la nervure 1 à 15, et groupe 2 de la nervure 16 à 19.

*******************************************************
*    21. JONCS DEFINITION (NYLON RODS)
*******************************************************
2                      < schéma 2
1                      < un seul bloc
1 2                    < bloc 1 utilise des tiges de type 2
2                      < bloc 1 utilise deux groupes
1 1 15                 < groupe 1 de la nervure 1 à 15
20. 2.  30. -2.0 3.0   < coordonnées (x1,y1) (x2,y2) et flèche, tout en % de la corde
0.0  9.35  6.3  9.35   < tailles de la poche de tige en mm
2 16 20                < groupe 2 de la nervure 16 à 20
40. 4.  30. -3.2 0.0   < coordonnées (x1,y1) (x2,y2) et flèche, tout en % de la corde
0.0  9.35  6.3  9.35   < tailles de la poche de tige en mm

Exemple 4 : Schéma "2" commenté. Utilisation de deux blocs de données et de deux groupes dans chaque bloc.

*******************************************************
*    21. JONCS DEFINITION (NYLON RODS)
*******************************************************
2                      < schéma 2
2                      < utiliser deux blocs
1 1                    < premier bloc utilise des tiges de type 1
2                      < premier bloc utilise deux groupes
1 1 15                 < groupe 1 de la nervure 1 à 15
5.5  10.   1.5   2.0
5.   11.   2.2   2.0
0.0  9.35  6.3   9.35
2    16 19              < groupe 2 de la nervure 16 à 20
5.   9.    2.5   2.0
5.   12    3.    2.0
0.0  9.35  6.3   9.35
2 2                    < second bloc utilise des tiges de type 2
2                      < second bloc utilise deux groupes
1 1 15                 < groupe 1 de la nervure 1 à 15
20. 2.  30. -2.0 3.0   < coordonnées (x1,y1) (x2,y2) et flèche, tout en % de la corde
0.0  9.35  6.3  9.35   < tailles de la poche de tige en mm
2 16 20                < groupe 2 de la nervure 16 à 20
40. 4.  30. -3.2 0.0   < coordonnées (x1,y1) (x2,y2) et flèche, tout en % de la corde
0.0  9.35  6.3  9.35   < tailles de la poche de tige en mm

Exemple 5 : Schéma "2" utilisant un bloc de données, premier bloc de données de type 3 "shark nose", un groupe de la nervure 1 à 30.

*******************************************************
*    21. JONCS DEFINITION (NYLON RODS)
*******************************************************
2                      < schéma 2
1                      < un bloc
1 3                    < premier bloc de type 3 "shark nose"
1                      < un groupe
1 1 30                 < premier groupe de la nervure 1 à 30
4.2   10.8    1.0   2.0  < coordonnées (x1,y1) (x2,y2) et flèche, tout en % de la corde
3.5   5.0     1.0   0.7  < tige supérieure : point initial % de modification parabolique, longueur, flèche, exposant
4.5   5.0     2.2   1.0  < tige supérieure : point initial % de modification parabolique, longueur, flèche, exposant
3.67  12.1    0.79  2.0  < coordonnées (x1,y1) (x2,y2) et flèche, tout en % de la corde
0.0   10.35   6.3   9.35 < tailles de la poche de tige en mm

Nombre de blocs de données limité à 20, et nombre de groupes à 100, donc beaucoup de tiges dans chaque profil ! Testez et observez les résultats !

Figure 27c. Tiges de type 1 (renfort de nez) et de type 2 (arc ou ligne droite)

Exemple 6 : utilisation de tiges de type 1, 2, 4 :

*******************************************************
*    21. JONCS DEFINITION (NYLON RODS)
*******************************************************
2                > Schéma 3
3                > Utiliser 3 blocs
1 1              > Bloc 1 type 1
1
1 1 25
12.0  18.5     1.5   2.0
7.0   15.0     2.0   2.0
0.0    9.35    6.3   9.35
2 4              > Bloc 2 type 4
1
1 1 25
23.5  29.5   1.1   2.0
63.0  70.0   1.1   2.0
0.0    9.35  6.3   9.35
3 5              > Bloc 3 type 5
1
1 1 25
23.5  29.5   1.1   2.0
63.0  70.0   1.1   2.0
0.0    9.35  6.3   9.35

SECTION 26 : ÉVENTS DE COLLAGE

Cette section nous permet de définir différents types d'entrées d'air (évents), et de les "coller" automatiquement dans le panneau d'extrados, d'intrados, ou de les séparer. Les évents incluent des bords de couture. La tension de la voile dans l'évent est linéaire et correspond automatiquement à celle définie aux points correspondants dans l'extrados et l'intrados.

La définition des évents est très simple et intuitive. Une ligne est définie pour chaque nervure. Le premier nombre est le numéro de la nervure, le suivant est le type d'évent, puis zéro, deux ou trois paramètres, selon le type.

Types d'évents disponibles (version lep‑3.17) : 0, 1, -1, -2, -3, 4, -4, 5, -5, 6, -6 :

0 signifie ne rien coller (entrée d'air ouverte).
1 signifie coller l'évent à l'extrados (normalement utilisé dans les parapentes mono‑surface).
-1 signifie coller l'évent à l'intrados (signifie généralement, cellule fermée).
-2 signifie évent diagonal 100% ouvert à gauche, collé à l'intrados.
-3 signifie évent diagonal 100% ouvert à droite, collé à l'intrados.
-4 50 30 signifie évent diagonal général, fermé à 50% à gauche et à 30% à droite, collé à l'intrados.
4 0 80 signifie évent diagonal général, ouvert à 0% à gauche et à 80% à droite, collé à l'extrados.
5 50 100 10 signifie évent arqué, ouvert à 50% à gauche, 100% à droite, et profondeur d'arc 10%, collé à l'intrados.
-5 50 40 15 signifie évent arqué, fermé à 50% à gauche, 40% à droite, et profondeur d'arc 15%, collé à l'intrados.
6 80 80 signifie entrée elliptique, largeur de 80% en X et 80% en Y, collé à l'extrados.
-6 50 85 signifie entrée elliptique, largeur de 50% en X et 85% en Y, collé à l'intrados.

Structure de la section 26 :

Ligne 1 : entier
si entier = 0, terminer la section et utiliser l'ancien style d'évents (non recommandé)
si entier = 1, ajouter quelques autres paramètres pour un contrôle précis des évents.

Uniquement si le premier entier est 1, alors ajouter N lignes, une pour chaque numéro de profil i :

Ligne i : entier1 entier2 réel1 réel2 réel3
entier1 : numéro du profil (cellule entre le profil i et le profil i‑1)
entier2 : paramètre d'évent (paramètres disponibles : 0, 1, -1, -2, -3, 4, -4, 5, -5, 6, -6 comme expliqué ci-dessus)
réel1 : paramètre 1 (0 à 100). Point de début à gauche (évents 4, -4, 5, -5), ou axe horizontal pour 6, -6
réel2 : paramètre 2 (0 à 100). Point de début à droite (évents 4, -4, 5, -5), ou axe vertical pour 6, -6
réel3 : paramètre 3 (0 à 100). Profondeur d'arc pour les évents de type 5 ou -5

Exemple 1 (utiliser l'ancien style, non recommandé) :

*******************************************************
*    26. GLUE VENTS
*******************************************************
0

Exemple 2 (contrôle complet des évents) :

*******************************************************
*    26. GLUE VENTS
*******************************************************
1
1    0
2    0
3    1
4   -2
5   -3
...
20  -2
21  -1
22  -1
23  -1

Exemple 3 (évents avancés) :

*******************************************************
*    26. GLUE VENTS
*******************************************************
1
1    0
2    0
3    1
4   -4 100. 0.   ---> évent diagonal général de 100% à 0%
5   -4 10. 50.   ---> évent diagonal général de 10% à 50%
...
19  -5 0. 0. 15  ---> évent arqué avec 15% de profondeur
20  -6 80 80     ---> entrée elliptique
21  -1
22  -1
23  -1

Figure 30. Évents de collage

Figure 31 : Types d'évents 0,1,-1,-2,-3

Figure 31b : Types d'évents -4,4 (diagonale générale), -5,5 (arc général), -6,6 (entrée elliptique), disponibles dans lep‑3.17 et ultérieurs. Notez que le type 4 inclut également les cas 0,1,2,3, et le type -4 inclut les cas 0,-1,-2,-3. Enfin, le type 5 inclut le cas 4, et le -5 inclut le cas -4.

SECTION 28 : PARAMÈTRES POUR L'ÉTUDE DU CALAGE

Étudier les variations des longueurs des élévateurs et du calage lors de l'utilisation du système d'accélérateur ou du système de trim. Il est intéressant d'expérimenter de nouveaux calages sur des prototypes ou de définir les systèmes d'accélérateur ou de trim.

Figure 33. Principes de l'étude des variations de calage.

Nous étudions les variations des longueurs des élévateurs lors de l'utilisation de l'accélérateur (système de vitesse) pivotant sur le dernier élévateur (cas le plus courant), qui reste de longueur constante. Pour des besoins pratiques, nous définissons un angle de tangage négatif alpha augmenté progressivement de N1 incréments, puis nous calculons les variations des longueurs des suspentes et du calage. Nous faisons la même étude, en supposant un système de trim qui augmente l'angle de tangage progressivement de N2 incréments. Dans ce cas, le plus habituel est de considérer l'élévateur A de longueur constante et les autres variables en longueur.

Le programme analyse un total de 4 cas, selon le point de pivot et s'il s'agit d'une réduction ou d'une augmentation d'angle :

Figure 34. Cas a, b, c, d rapportés dans le fichier lep-out.txt

Dans le fichier de sortie SECTION 7 : lep-out.txt, nous voyons les tableaux qui détaillent les variations d'angle, les variations de calage, et les incréments ou décréments de longueur de chaque élévateur. Il est intéressant d'expérimenter de nouveaux calages sur des prototypes ou de définir les systèmes d'accélérateur ou de trim. Quatre cas :

a) Système de vitesse pivotant sur le dernier élévateur
b) Système de vitesse pivotant sur le premier élévateur
c) Système de trim pivotant sur le premier élévateur
d) Système de trim pivotant sur le dernier élévateur

Exemple lep-out.txt :

a) Speed system pivot in last riser:
-------------------------------------------
 i   alpha       A       B       C    Calage
 1     .00     .00     .00     .00   25.00
 2   -1.00   -2.18   -1.29     .00   21.19
 3   -2.00   -4.35   -2.59     .00   17.40
 4   -3.00   -6.52   -3.88     .00   13.66

Colonne 2 > angle alpha en degrés
Colonne 3 > Diminution de la longueur de l'élévateur A (quantité d'accélérateur) en cm
Colonne 4 > Diminution de la longueur de l'élévateur B en cm
Colonne 5 > Diminution de la longueur de l'élévateur C en cm = 0 (pivot sur l'élévateur C)
Colonne 6 > Nouveau calage en %

Écrire les données dans la SECTION 28 avec une ou quatre lignes :

Ligne 1 : entier
si entier = 0 ne rien faire
si entier = 1 faire l'étude de calage "type 1".

Uniquement si le premier entier est 1, alors ajouter :

Ligne 2 : entier – nombre d'élévateurs à considérer (2,3,4,5 ou 6).

Ligne 3 : réel1 réel2 réel3 réel4 réel5 réel6
réel1 : % de la corde centrale pour l'élévateur A (il n'est pas nécessaire qu'il corresponde à la position d'ancrage)
...
réel6 : % de la corde centrale pour l'élévateur E (il n'est pas nécessaire qu'il corresponde à la position d'ancrage).

Ligne 4 : réel1 entier1 réel2 entier2
réel1 : angle maximal (négatif) en degrés défini par le système de vitesse
entier1 : nombre d'incréments d'angle pour l'étude
réel2 : angle maximal (positif) en degrés défini par le système de trim
entier2 : nombre d'incréments d'angle pour l'étude.

Exemple :

*******************************************************
*    28. PARAMETERS FOR CALAGE VARIATION
*******************************************************
1
3
10. 30.35  60  0  0  0
-4 4 5 10

Explication :

Défini sur le type de calage "1" (première ligne), seul le type "1" disponible
"3" élévateurs à considérer
A=10.% B=30.35% C=60% D= E= F= (définir les % à considérer)
Angle de vitesse défini à -4° et calculé en 4 étapes
Angle de trim défini à 5° et calculé en 10 étapes

Figure 35. Nouveau graphique dans le plan 2-1 (.dxf en sortie)

SECTION 29 : MISE EN FORME 3D

Le modèle de mise en forme 3D proposé par le Laboratori consiste à réaliser une ou deux coupes transversales dans la surface supérieure, près du bord d'attaque, et une autre coupe optionnelle sur la surface inférieure. Nous appellerons ce modèle "type 1". Les bords des coupes transversales seront modifiés, passant d'une ligne droite à un arc de cercle. De cette façon, nous pouvons "ajouter du tissu" dans le sens de la longueur et contrôler l'ovalisation et la tension dans cette direction. L'ovalisation dans le sens transversal est obtenue via le module de tension de la voile (SECTIONS 5 ou 31). En résumé, nous pouvons contrôler la quantité de tissu et la tension dans le sens transversal et longitudinal près du nez, où les courbures sont les plus importantes.

Pour définir les paramètres de la mise en forme 3D dans le modèle "type 1", il est nécessaire d'étudier le profil en détail, en visualisant et en comptant les points individuels qui le composent, style Laboratori ! :-) Vous devez visualiser votre profil dans un logiciel de CAO (ou dans le fichier .txt), identifier et compter les points. Rappelez-vous que les points d'un profil sont comptés en partant du bord de fuite (point 1), en continuant par la surface supérieure, le nez, les évents, la surface inférieure, et en terminant à nouveau au bord de fuite. Exactement comme décrit précédemment. Nous pourrions définir un autre modèle "type 2" où la position des points de coupe est définie en % de la longueur du panneau, mais dans ce modèle 1, on considère la spécification exacte des points.

Pour chaque coupe, il est nécessaire de définir une "zone d'influence". Dans les zones d'influence, on mesure la longueur d'une section du profil et on la compare avec la longueur correspondante dans le profil ovalisé. Cette question est fondamentale pour comprendre la mise en forme 3D de type 1. Il est nécessaire de visualiser la figure ci-dessous :

Figure 36. Coupes et zones d'influence. J1, j2, j3, j4, j5, j6, j7 indiquent les valeurs numériques des points sélectionnés dans le profil, en comptant à partir du bord de fuite. J4 et j5 sont les points des évents.

Pour les besoins de la notation, nous appellerons les différentes parties dans lesquelles nous divisons le profil :

zone 1 (entre j1 et j2), extrados partie 1
zone 2 (entre j2 et j3), extrados partie 2
zone 3 (entre j3 et j4), extrados partie 3 ou nez
zone 4 (entre j4 et j5), ou évents
zone 5 (entre j5 et j6), intrados partie 1
zone 6 (entre j6 et j7), intrados partie 2

Dans chaque zone 1,2,3,4,5,6, le programme calcule la longueur de l'arc du profil (d1) et l'arc du profil ovalisé (d2). Les différences de longueur (d2-d1) sont calculées automatiquement dans chaque zone, puis appliquées de manière cohérente à chaque coupe avec une valeur (f) obtenue en utilisant les valeurs (d2-d1) des zones adjacentes. Un paramètre de réglage autour de 1.0 est fourni, qui permet au concepteur de réguler la profondeur de la mise en forme 3D dans chaque coupe (positive ou négative), par rapport au calcul automatique. Ainsi, en utilisant un coefficient de 1.0, la profondeur de la 3D est conforme à la théorie exposée. En utilisant un coefficient de 0.0, l'effet 3D n'est pas appliqué, et en utilisant des valeurs supérieures ou inférieures à 1.0, on augmente ou diminue l'effet. Le contrôle de la profondeur de la mise en forme 3D est continu et individuel pour chaque coupe. Une description plus détaillée, et les formules utilisées dans le calcul sont décrites dans cette note technique sur la mise en forme 3D. Pour chaque nervure, un rapport complet des valeurs d1, d2, d2-d1, calculées dans chaque zone, et les valeurs finales f appliquées à chaque coupe sont imprimées sous forme de tableau dans la section 9 du fichier lep-out.txt.

De plus, à des fins de vérification, une nouvelle section 10 est écrite dans le fichier lep-out.txt avec le décompte des points de chaque profil, pour vérifier qu'ils sont tous identiques pour tous les profils, et qu'ils sont compatibles avec les coupes définies.

Il convient de noter que les paramètres appliqués dans cette section seront généralement des "valeurs invariantes" appliquées à la majorité des conceptions. Nous devons simplement réfléchir à tout cela une seule fois pour chaque type de profil. Et le Laboratoire fournira bientôt les valeurs recommandées dans les prochaines conceptions. Bien sûr, trouver les bons paramètres est un véritable art. Le programme LEparagliding fournit désormais les outils pour réaliser des expériences numériques et graphiques (lep-out.txt section 9 et leparagliding.dxf plan dans la boîte 1-8).

Des valeurs négatives de mise en forme 3D sont disponibles depuis la version 3.11.

Explication des paramètres dans la SECTION 29 :

Ligne 1 : entier
si entier = 0, ne pas utiliser la mise en forme 3D, et terminer l'écriture de la section.
si entier = 1, utiliser la mise en forme 3D, et continuer l'écriture.

Ligne 2 : entier – type de théorie de mise en forme 3D utilisée, nous utilisons actuellement uniquement le modèle "type 1" utilisant des coupes transversales, mettre le paramètre à 1.

Ligne 3 : caractère entier
caractère = groups
entier = nombre de groupes utilisés.

Ligne 4 : caractère entier1 entier2 entier3
caractère = group
entier1 = numéro du groupe
entier2 = nervure initiale dans le groupe
entier3 = nervure finale dans le groupe.

Ligne 5 : caractère entier1 entier2
caractère = upper, mot signifiant surface supérieure (extrados)
entier1 = nombre de coupes dans la surface supérieure (valeurs possibles 1 ou 2)
entier2 = sous-type de coupes, mettre à 1, seule valeur acceptée.

Ligne 6 : entier1 entier2 réel
entier1 = point initial dans la première zone d'influence (j1)
entier2 = point où la première coupe est placée (j2)
réel = "profondeur" de la mise en forme 3D dans la coupe, valeurs possibles -1.0, -0.4, 0.0, 0.1, ..., 1.0, 1.2, ... (coefficient multiplicateur autour de ±1.0).

Ligne 7 : entier1 entier2 réel (uniquement si nous utilisons deux coupes d'extrados)
entier1 = point initial dans la deuxième zone d'influence (j2)
entier2 = point où la deuxième coupe est placée (j3)
réel = "profondeur" de la mise en forme 3D dans la coupe, valeurs possibles -1.0, -0.4, 0.0, 0.1, ..., 1.0, 1.2, ...

Ligne 8 : caractère entier1 entier2
caractère = lower, mot signifiant surface inférieure (intrados)
entier1 = nombre de coupes dans la surface inférieure (valeurs possibles 0 ou 1)
entier2 = sous-type de coupes, mettre à 1, seule valeur acceptée.

Si le nombre de coupes dans l'intrados est 0, arrêter l'écriture, sinon :

Ligne 9 : entier1 entier2 réel
entier1 = point où la coupe de l'intrados est placée (j6)
entier2 = point final dans la zone d'influence de l'intrados (j7)
réel = "profondeur" de la mise en forme 3D dans la coupe, valeurs possibles -1.0, -0.4, 0.0, 0.1, ..., 1.0, 1.2, ...

(...Répéter les lignes 5,6,7,8,9 pour les groupes suivants...)

Ligne 10 : caractère – caractère = "* print parameters:" (ligne de commentaire, il est obligatoire d'écrire quelque chose).

Ligne 11 : caractère entier1 entier2 entier3 entier4
caractère = Inter3D, mot pour indiquer la représentation des profils intermédiaires dans le 3D lep-3d.dxf
entier1 = 0 indique ne pas dessiner, et 1 dessiner
entier2 = indice du premier profil à dessiner
entier3 = indice du dernier profil à dessiner
entier4 = 0 indique de dessiner avec symétrie, 1 seulement un côté.

Ligne 12 : caractère entier1 entier2 entier3 entier4
caractère = Ovali3D, mot pour indiquer la représentation des profils ovalisés intermédiaires dans le 3D lep-3d.dxf
entier1 = 0 indique ne pas dessiner, et 1 dessiner
entier2 = indice du premier profil à dessiner
entier3 = indice du dernier profil à dessiner
entier4 = 0 indique de dessiner avec symétrie, 1 seulement un côté.

Ligne 13 : caractère entier1 entier2 entier3 entier4
caractère = tesse3D, mot pour indiquer la représentation de la tessellation des panneaux dans le 3D lep-3d.dxf
entier1 = 0 indique ne pas dessiner, et 1 dessiner
entier2 = indice du premier panneau à dessiner
entier3 = indice du dernier panneau à dessiner
entier4 = 0 indique de dessiner avec symétrie, 1 seulement un côté.

Ligne 14 : caractère entier1 entier2 entier3 entier4
caractère = exteDXF, mot pour indiquer la représentation de la tessellation des panneaux en 3D dans un nouveau fichier DXF externe (utilisation possible dans l'analyse CFD)
entier1 = 0 indique ne pas dessiner, et 1 dessiner
entier2 = indice du premier panneau à dessiner
entier3 = indice du dernier panneau à dessiner
entier4 = 0 indique de dessiner avec symétrie, 1 seulement un côté.

Ligne 15 : caractère entier1 entier2 entier3 entier4
caractère = exteSTL, mot pour indiquer la représentation de la tessellation des panneaux en 3D dans un nouveau fichier STL externe (utilisé avec des programmes de modélisation 3D comme OpenSCAD ou FreeCAD)
entier1 = 0 indique ne pas dessiner, et 1 dessiner
entier2 = indice du premier panneau à dessiner
entier3 = indice du dernier panneau à dessiner
entier4 = 0 indique de dessiner avec symétrie, 1 seulement un côté.

Important : Si la section 29 n'est pas "0", alors les lignes 12, 13, 14, 15 sont obligatoires à écrire. Depuis lep‑3.19, les actions sont entièrement fonctionnelles. Ces paramètres généreront des fichiers dxf indépendants avec les surfaces ovalisées, et même un modèle .stl à visualiser avec FreeCAD ou OpenSCAD, ou même à analyser avec des programmes CFD.

Tout cela peut sembler compliqué, mais il est beaucoup plus facile de comprendre la structure de la section en observant quelques exemples :

Exemple 1 : Ne pas utiliser la mise en forme 3D. Mettre une seule ligne avec le paramètre "0" et arrêter l'écriture. C'est la solution la plus simple pour éviter le module de mise en forme 3D compliqué ! :)

*******************************************************
*    29. 3D SHAPING
*******************************************************
0

Exemple 2 : Activer le module de mise en forme 3D mais sans aucune coupe. L'utilité de définir cela est que la représentation du plan 1-8 est activée automatiquement, avec le dessin des profils intermédiaires et ovalisés en 2D. Vous pouvez également activer les représentations 3D en 3D, en changeant les paramètres "0" en "1" dans la sous-section "Print parameters". En général, il est préférable d'utiliser l'exemple 2 plutôt que l'exemple 1 (les deux sont des sections invariantes).

************************************************************
*    29. 3D SHAPING
************************************************************
1
1
groups  1
group   1    1    1
upper   0    1
lower   0    1
* Print parameters
Inter3D 0    1    1    0
Ovali3D 0    1    1    0
tesse3D 0    1    1    0
exteDXF 0    1    1    0
exteSTL 0    1    1    0

Exemple 3 : Cas simple, un seul groupe et une coupe dans l'extrados. Premier groupe de la nervure 1 à 14 utilisant une coupe de type 1 dans la surface supérieure et zéro dans la surface inférieure. Zone d'influence de la première coupe commençant au point 30 et coupe située au point 40, profondeur de l'effet 0.8. Zéro coupe dans la surface inférieure, type 1. Imprime les profils 3D intermédiaires (Inter3D) et ovalisés (Ovali3D) à gauche des nervures 1 à 14.

*******************************************************
*    29. 3D SHAPING
*******************************************************
1
1
groups  1
group   1    1    14
upper   1    1
1       30   40   0.8
lower   0    1
* Print parameters
Inter3D 1    1    14   0
Ovali3D 1    1    14   0
tesse3D 0    1    1    0
exteDXF 0    1    1    0
exteSTL 0    1    1    0

Exemple 4 : Cas général, utilisant deux groupes. Premier groupe de la nervure 1 à 10 utilisant deux coupes dans la surface supérieure et une dans la surface inférieure. Zone d'influence de la première coupe commençant au point 25 et coupe située au point 33, profondeur de l'effet 0.8. Zone d'influence de la deuxième coupe au point 33 et coupe située au point 44, profondeur de l'effet -0.3. Coupe dans la surface inférieure au point 79 et zone d'influence jusqu'au point 84, profondeur de l'effet 1.0. Deuxième groupe de la nervure 11 à 14 utilisant deux coupes dans la surface supérieure et une dans la surface inférieure. Zone d'influence de la première coupe commençant au point 25 et coupe située au point 33, profondeur de l'effet 0.9. Zone d'influence de la deuxième coupe au point 33 et coupe située au point 44, profondeur de l'effet 0.9. Coupe dans la surface inférieure au point 79 et zone d'influence jusqu'au point 83, profondeur de l'effet 1.0.

*******************************************************
*    29. 3D SHAPING
*******************************************************
1
1
groups  2
group   1    1    10
upper   2    1
1       25   33   0.8
2       33   44  -0.3
lower   1    1
1       79   84   1.0
group   2    11   14
upper   2    1
1       25   33   0.9
2       33   44   0.9
lower   1    1
1       79   83   1.0
* Print parameters
Inter3D 1    1    14   0
Ovali3D 1    1    14   0
tesse3D 0    1    1    0
exteDXF 0    1    1    0
exteSTL 0    1    1    0

Exemple 5 : Activation des fichiers DXF et STL externes.

************************************************************
*    29. 3D SHAPING
************************************************************
1
1
groups  1
group   1    1    1
upper   0    1
lower   0    1
* Print parameters
Inter3D 0    1    1    0
Ovali3D 0    1    1    0
tesse3D 1    1    15   1    > Activer la tessellation 3D dans lep-3d.dxf du panneau 1 à 15 et faire symétrique
exteDXF 1    1    15   0    > Activer la tessellation 3D dans un fichier indépendant lep-3d-surfaces.dxf du panneau 1 à 15 et faire un seul côté
exteSTL 1    1    15   1    > Activer la tessellation 3D dans des fichiers indépendants lep-3d-surfaces.scad et lep-3d-surfaces.stl du panneau 1 à 15 et faire symétrique

lep-3d.dxf avec tessellation active. couleurs des lignes, définies selon la section 25	Fichier dxf externe lep-3d-surfaces.dxf montrant une seule cellule
Un panneau dans OpenSCAD	Un panneau dans OpenSCAD (rendu)
Modèle complet de l'aile dans OpenSCAD, fichier lep-3d-surfaces.scad généré automatiquement	lep-3d-surfaces.scad
lep-3d-surfaces.scad	lep-3d-surfaces.scad
Fichier généré automatiquement lep-3d-surfaces.stl Visualisation et rendus dans OpenSCAD Le fichier STL peut probablement être utilisé dans l'analyse CFD	Fichier généré automatiquement lep-3d-surfaces.stl Visualisation et rendus dans FreeCAD

Quelques limitations des surfaces 3D :

Le modèle scad permet de visualiser l'ensemble de l'aile sans problème (touche [F5]), mais ne permet pas le rendu (touche [F6]). J'essaie de comprendre pourquoi.
Les surfaces 3D représentent précisément la loi de tensions de la voile, mais ne prennent actuellement pas en compte la mise en forme 3D. Peut-être plus tard, j'essaierai de représenter cet effet.
Le nombre de points dans la tessellation est égal au nombre de points du profil autour de son contour, et un nombre fixe de segments dans le sens transversal. Le paramètre nsegments=8 a été défini en interne. Si vous avez besoin d'un maillage plus fin, modifiez ce paramètre (compilez le programme ou demandez-moi).

Notes générales :

L'emplacement des points de coupe dépend principalement de l'étude de la forme du profil. Il est intéressant de concentrer les coupes là où les différences de longueur entre les segments situés dans le profil intermédiaire et le profil ovalisé (ballonné) sont les plus importantes. En première approximation, on peut étudier la possibilité de placer les coupes à 5,5 % et 13,5 % de la corde du profil, en comptant à partir du bord d'attaque. Il est également important de choisir correctement le coefficient de profondeur. Théoriquement, 1.0 est le meilleur, mais pour lisser les surfaces, vous pouvez choisir un coefficient plus petit.

Comme le suggère Piet des Pays-Bas, le module 3D peut également être utilisé comme une simple alternative pour séparer les panneaux colorés dans la zone du nez, ou les panneaux avec un tissu plus résistant. Rappelez-vous que l'effet 3D est réglable en profondeur, et vous pouvez même utiliser le paramètre d'amplification 0.0 pour que la coupe entre les parties des panneaux soit complètement rectiligne. Les sous-routines développées dans cette section seront adaptées pour compléter la séparation en parties de couleurs.

La programmation de ce module de mise en forme 3D a été rendue possible grâce au soutien de Scott Roberts des États-Unis (Fluid Wings https://www.fluidwings.com/).

SECTION 31 : NOUVELLE TENSION DE VOILE

La définition correcte de la tension de la voile est essentielle pour la solidité interne et la qualité de vol de l'appareil. Pour cette raison, il est recommandé que le concepteur ait un contrôle total sur la tension de la voile, avec une forme très précise (loi des incréments de largeur), et permettant des changements dans différents panneaux le long de l'envergure. C'est ce que permet le nouveau module.

Le module de nouvelle tension de voile, fonctionnel depuis la version 3.00, définit les largeurs supplémentaires des panneaux, pour obtenir l'ovalisation souhaitée. Les valeurs appliquées à l'extrados et à l'intrados, pour des raisons de compatibilité, sont les mêmes que celles expliquées dans la SECTION 5, mais il y a un plus grand contrôle. Le nombre de points pour définir les largeurs n'est pas limité à 6, il peut maintenant être jusqu'à 100 points (!) (à choisir librement). Et il est possible de choisir différentes largeurs pour chacune des nervures, si cela est jugé nécessaire, (en définissant différents "groupes" de largeurs). Bien sûr, le nombre de groupes peut être égal au nombre de nervures, et ainsi définir les largeurs de chaque panneau individuellement (par exemple, une tension différente dans les panneaux centraux et dans le saumon).

L'idée de base est de calculer des incréments de largeur à gauche et à droite de chaque nervure. Ainsi, un panneau peut avoir une augmentation maximale de 2 % sur le bord gauche et de 3 % sur le bord droit. Des valeurs négatives d'augmentation sont également acceptables, bien que je recommande de ne pas les utiliser pour simplifier.

Il est très recommandé d'utiliser toujours le même nombre de points entre les différents groupes, car la programmation actuelle peut générer des distorsions indésirables (à corriger bientôt).

Le système permet de définir en détail la tension dans les surfaces d'extrados et d'intrados, mais dans les entrées d'air (évents) ? Le programme ajoute automatiquement une transition linéaire dans la zone des évents entre l'extrados et l'intrados.

Les deux paramètres de correction "mystérieux" des deux dernières lignes de la section 5 continuent de s'appliquer. Normalement, il n'est pas nécessaire de les modifier. Je recommande d'utiliser toujours :
1000 1.0

Il existe différentes façons de définir la tension de la voile. Dans la version actuelle, seule la version "type 1" est active, qui consiste en une interpolation linéaire et une largeur de référence pour appliquer la loi des incréments de largeur, égale à la largeur moyenne de chaque panneau. Compte tenu du grand nombre de points disponibles pour l'interpolation (100), une version avec splines "type 2" n'est pas strictement nécessaire, à proposer ultérieurement. Généralement, avec 10 ou 15 points, l'interpolation linéaire est suffisante (l'ancienne version n'en utilise que 6). Une autre proposition à considérer est une version d'interpolation linéaire "type 3" où la loi des incréments de largeur n'est pas en référence à la largeur moyenne du panneau, mais à la largeur existant à chaque point entre deux profils adjacents (c'est peut-être la solution la plus parfaite).

Pour clarifier et mieux expliquer toutes ces questions fondamentales, je publierai bientôt un article avec des schémas.

Explication des paramètres dans la section 31 :

Ligne 1 : entier
si entier = 0, ne pas utiliser le module de nouvelle tension de voile, et terminer l'écriture de la section.
si entier = 1, utiliser le module de nouvelle tension de voile, et continuer l'écriture.

Ligne 2 : entier – nombre de groupes de tension de voile (max = nombre de nervures).

Ligne 3 : caractère – ligne de commentaire expliquant le groupe "i" de la nervure n1 à la nervure n2, utilisant X points, et de type "1". (pour l'instant, seul le type "1" est possible, et signifie qu'il utilise une interpolation linéaire entre les points. Ajoutez plus de points pour lisser si nécessaire.)

Ligne 4 : entier1 entier2 entier3 entier4 entier5
entier1 = numéro du groupe
entier2 = nervure initiale
entier3 = nervure finale
entier4 = points pour l'interpolation
entier5 = 1, type d'interpolation linéaire.

Lignes 5 à 5-1 + npoints d'interpolation : entier réel1 réel2 réel3 réel4
entier = point d'interpolation dans l'ordre consécutif
réel1 = Distance en % de la longueur du panneau d'extrados en partant du bord d'attaque
réel2 = Largeur supplémentaire en % du panneau d'extrados
réel3 = Distance en % de la longueur du panneau d'intrados en partant du bord de fuite
réel4 = Largeur supplémentaire en % du panneau d'intrados.

(Même définition géométrique que dans la SECTION 5.)

Dans les lignes suivantes, continuer à décrire les groupes en commençant par la ligne de commentaires.

Exemple 1 (ne pas utiliser le module de nouvelle tension de voile) :

*******************************************************
*    31. NEW SKIN TENSION MODULE
*******************************************************
0

Exemple 2 :

*******************************************************
*    31. NEW SKIN TENSION MODULE
*******************************************************
1
3
* Skin tension group number "1" from rib 1 to 10, 7 points, type "1"
1    1    10    7    1
1    0.        0.5      0.        0.
2    7.5       1.3      10.       1.33
3    15.       2.5      20.       2.5
4    80.       2.5      80.       2.5
5    90.       1.33     90.       1.33
6    95.       0.65     95.       0.9
7    100.      0.0      100.      0.5
* Skin tension group number "2" from rib 11 to 19, 7 points, type "1"
1    11    19    7    1
1    0.        0.5      0.        0.
2    7.5       1.3      10.       1.33
3    15.       2.5      20.       2.5
4    80.       2.5      80.       2.5
5    90.       1.33     90.       1.33
6    95.       0.65     95.       0.9
7    100.      0.0      100.      0.5
* Skin tension group number "3" from rib 20 to 23, 7 points, type "1"
1    20    23    7    1
1    0.        0.5      0.        0.
2    7.5       1.3      10.       1.33
3    15.       2.5      20.       2.5
4    80.       2.5      80.       2.5
5    90.       1.33     90.       1.33
6    95.       0.65     95.       0.9
7    100.     -0.5      100.      0.5
********************************************************

SECTION 35 : RÉSOUDRE LES ÉQUATIONS D'ÉQUILIBRE

Lire le rapport complet ici sur les améliorations ajoutées depuis la version 3.20V (pdf).

Saisissez un seul paramètre "0" pour contourner cette section compliquée ! :)

*******************************************************
*    35. SOLVE EQUILIBRIUM EQUATIONS
*******************************************************
0

La section 35 définit les paramètres de base initiaux utilisés pour résoudre l'équilibre longitudinal du parapente. Cette section est informative et est utilisée par le concepteur, pour étudier les valeurs des forces impliquées dans l'équilibre de l'aile, la vitesse de vol, les angles et le coefficient de finesse.

Pour trouver des valeurs réalistes, il est nécessaire de réaliser l'étude simultanément avec le programme XFLR5 ou des programmes CFD, et d'effectuer plusieurs itérations jusqu'à obtenir des valeurs satisfaisantes. Actuellement, il n'est pas encore possible d'automatiser complètement ce calcul. Le concepteur doit appliquer ses propres critères en fonction du type d'aile étudié.

Nous avons abondamment discuté de cette section avec Francois de Villiers au cours des dernières semaines, en utilisant différentes approches pour la solution finale.

Exemple avec paramètres :

*******************************************************
*    35. SOLVE EQUILIBRIUM EQUATIONS
*******************************************************
1
g       9.807  m/s2 gravity of Earth
ro      1.225  kg/m3 air mass density
mu      18.46  muPa·s air dynamic viscosity (microPascals)
V       12.7   m/s  estimated flow speed
Alpha   9.45   deg  estimated wing angle of attack at trim speed
Cl      0.55619     wing lift coefficient
cle     1.0         lift correction coefficient
Cd      0.03560     wing drag coefficient
cde     1.35        drag correction coefficient
Cm      0.0         wing moment coefficient
Spilot  0.438  m2   pilot+harness frontal surface
Cdpilot 0.6         pilot+harness drag coefficient
Mw      5.0    kg   wing mass
Mp      65.9   kg   pilot mass included harness and instruments
Pmc     0.2    m    pilot mass center below main carabiners
Mql     8.0    g    one quick link mass (riser‑lines)
Ycp     0.489  m    y‑coordinate center of pressure
Zcp     0.299  m    z‑coordinate center of pressure

Explications :

g → gravité terrestre (9,80665 m/s² gravité standard)
ro → masse volumique de l'air kg/m³
mu → viscosité dynamique de l'air en microPascal·s
V → vitesse d'écoulement initiale estimée en m/s, utilisée pour les premières valeurs de Cl, Cd, Cm
Alpha → angle d'attaque idéal estimé en degrés. Finesse maximale selon l'analyse aérodynamique de l'aile
Cl → Coefficient de portance de l'aile, obtenu par analyse avec des profils individuels, XFLR5 ou CFD
Cle → coefficient multiplicateur de Cl, pour prendre en compte les géométries non modélisées, utiliser 1.0 en cas de doute
Cd → Coefficient de traînée de l'aile, obtenu par analyse avec des profils individuels, XFLR5 ou CFD
Cde → coefficient multiplicateur de Cd, pour prendre en compte les géométries non modélisées, utiliser 1.15 en cas de doute. Si les données Cd proviennent de CFD, ce coefficient peut être très proche de 1.0. Actuellement, nous étudions comment ce coefficient affecte les résultats. Probablement, en ajustant Cde pour obtenir la finesse attendue, le reste des paramètres sera très proche de la réalité.
Cm → Coefficient de moment de l'aile, obtenu par analyse avec des profils individuels, XFLR5 ou CFD
Spilot → Surface frontale du pilote + harnais (m²)
Cdpilot → Coefficient de traînée du pilote + harnais (dépend du type de harnais, surtout s'il possède des carénages)
Mw → Masse de l'aile (kg) sans suspentes ni élévateurs
Mp → Masse du pilote + harnais + instruments (kg)
Pmc → Distance du centre de masse du pilote + harnais par rapport aux mousquetons principaux (m)
Mql → Masse d'un maillon rapide utilisé pour connecter l'élévateur aux suspentes (kg)
Ycp → Coordonnée Y du centre de pression (m), obtenue par analyse avec des profils individuels, XFLR5 ou CFD
Zcp → Coordonnée Z du centre de pression (m), obtenue par analyse avec des profils individuels, XFLR5 ou CFD

Rappelez-vous que les axes utilisés dans LEparagliding sont :

Origine (0,0,0) au nez de la section de profil central.
Axe X horizontal et dans le sens de l'envergure.
Axe Y le long de la corde centrale.
Axe Z perpendiculaire au plan XY et dirigé vers le bas (ne coïncide pas avec l'axe de gravité).

SECTION 37 : QUELQUES PARAMÈTRES SPÉCIAUX

Cette section sera un "joker", permettant d'ajouter des paramètres spéciaux pour contrôler des éléments de sections précédentes ou futures… C'est une section non orthodoxe et quelque peu "dangereuse", car n'importe quel paramètre ou modification de sections précédentes ou futures pourrait y être ajouté. (!).

Elle consistera en un paramètre de contrôle initial "0" pour terminer et ne rien définir ! :) Ou le paramètre "1" pour activer la section, et en dessous le paramètre N qui signifie ajouter N lignes avec des paramètres spéciaux.

Chaque ligne commencera par un code de contrôle, un entier qui aura une signification à spécifier. Ensuite, sur la même ligne, un ou plusieurs paramètres (entiers, réels ou caractères) liés au sujet du code de contrôle.

Cela peut sembler un peu abstrait..., mais vous verrez que ce sera très pratique...

Par exemple, cela peut être utilisé pour activer des transitions d'épaisseur dans les mini‑nervures (style HEGALA...), ou ajouter des nylon au milieu des entrées d'air...

Les codes disponibles sont :

Code 1146, qui signifie qu'il est nécessaire d'ajouter un réel estimant le centre de masse en % d'une section typique (0% bord d'attaque, 100% bord de fuite). Utilisé uniquement pour calculer le centre de masse estimé de l'aile. La valeur par défaut est 36%.
Code 1291, qui signifie qu'il faut écrire à droite un entier qui est le nombre de segments transversaux à utiliser sur les surfaces STL (lié à la section 29).
Code 1341, si le code est suivi d'un "1", alors les suspentes seront dessinées selon les couleurs par type définies dans la section 34. Si c'est un "0", les couleurs seront dessinées selon les élévateurs, conformément aux sections 24 et 25. Si le code 1341 n'existe pas, les couleurs sont définies par les sections 24 et 25.
Code 1351, définir la méthode de résolution des équations d'équilibre. Six méthodes différentes sont en cours de calibration. Utilisez uniquement le paramètre (méthode 1 ou 6). La méthode 1 est utilisée par défaut.
Code 1352, définir 1 pour utiliser la surface projetée plane, ou 2 pour utiliser la surface projetée, dans les calculs de portance, traînée et vitesse. En raison des ajustements internes effectués, cet aspect n'a presque pas d'influence sur les résultats. Par défaut, la valeur utilisée est 2. Utilisez la valeur 2 lorsque vous utilisez la méthode 4 dans le code 1352. C'est un code que l'utilisateur régulier n'a pas besoin de spécifier.
Code 1353, définir 0 pour obtenir le rapport standard dans la section 17 de lep‑out.txt, ou définir 1 ou 2 pour un rapport plus détaillé utilisé pour les études et l'étalonnage des méthodes. La valeur par défaut est 0. Le mode le plus verbeux est 2.
Code 2000. Le paramètre optionnel "2000" signifie qu'il faut ajouter une date au format texte, par exemple 2026‑01‑28 ou "December 28, 2026", qui sert à rappeler la date de la dernière sauvegarde du projet. Si le code optionnel 2000 est présent, la date est imprimée dans les fichiers leparagliding.txt et lep‑out.txt.
Code 2003, forcer l'angle d'assiette et l'utiliser pour le calcul de "phi" et "chi" dans la section 12 de lep‑out.txt.
Code 2005, Code "2005" mis à 1 ou 0. Par défaut, il est à 0 et signifie qu'il ne faut pas dessiner les lignes bleues qui marquent les positions des mini‑nervures sur les panneaux supérieur et inférieur utilisées pour la découpe laser. Déjà mis à 0 par défaut dans la version 3.28. En option, on peut le remettre à 1, en phase de conception. En phase finale, il est préférable de supprimer le code 2005 ou de le mettre à 0, car cela évite le travail de les effacer manuellement. Seuls les points de référence restent.
Code 2006, Code "2006" mis à 1 ou 0. Par défaut, il est à 0. Le mettre à 0 signifie ne pas dessiner les lignes rouges et cyan tracées sur les profils lors de l'utilisation de nervures VH de types 6/16. Cela évite le travail de les effacer manuellement. Seuls les points de référence restent.
Code 3001, Il sert à ajouter une transition d'épaisseur aux mini‑nervures, c'est-à-dire à adapter progressivement et de manière douce l'épaisseur de la mini‑nervure à celle du profil ovalisé (inexistant) dans la zone centrale de chaque panneau.
Code 3002, Dans les versions antérieures à lep‑3.28, les trous elliptiques dans les profils étaient définis par défaut avec 39 segments. Ils sont maintenant définis par défaut avec 60 segments, pour une forme plus précise. De plus, et en option, il existe maintenant un paramètre disponible pour spécifier le nombre de segments que doivent avoir les ellipses. Il suffit, dans la section 37, d'ajouter le nouveau code 3002 suivi du nombre de segments souhaité.

Exemple 1 (code 3002) :

*******************************************************
*    37. SOME SPECIAL PARAMETERS
*******************************************************
1
1
3002   150              < utiliser 150 segments pour les ellipses

Exemple 2 (codes multiples) :

*******************************************************
*    37. SOME SPECIAL PARAMETERS
*******************************************************
1
3
2000   "2026-05-02"     < ajouter une petite note dans le dxf avec la date du dessin
3001   3   6.0  1.0     < utiliser des transitions de mini‑nervures de type 3
3002   110              < utiliser 110 segments pour les ellipses

Format des paramètres du code 3001 : entier1 entier2 réel1 réel2
entier1 : 3001 (code spécial)
entier2 : peut prendre les valeurs 0,1,2 ou 3 ; 0 signifie ne faire aucune transition, le résultat est le même que de ne pas activer le code 3001 ; 1 signifie faire une transition linéaire sur une distance "S" avec une variation d'épaisseur maximale "t" jusqu'à zéro, selon le dessin ci‑joint ; 2 signifie faire une double transition parabolique (cas pas encore disponible) ; 3 signifie faire une transition douce avec une fonction de type cosinus, je recommande toujours d'utiliser ce cas.
réel1 : Indique la longueur de la transition en % de la longueur de la corde du profil. C'est le paramètre "s" dans la figure ci‑dessous.
réel2 : Indique le coefficient d'amplification sur l'épaisseur "t" calculée automatiquement par le programme. "t" est la différence d'épaisseur entre le profil ovalisé et le profil de la mini‑nervure. Normalement, nous utiliserons la valeur 1.0. Si nous utilisons 0.0, cela équivaut à ne faire aucun type de transition.

Figure 38. Transitions des mini‑nervures

Exemples du code 3002 (segments d'ellipses) :

Utilisation d'"ellipses" à 4 segments :-)

Utilisation d'ellipses à 9 segments, forme "patate" :-(

Ellipses à 99 segments, la précision est déjà très bonne, mais on peut essayer avec 200 ou 300 segments sans problème. Enfin, il ne faut pas oublier la commande "_pedit" dans Autocad (ou programme équivalent) pour joindre tous les segments en une polyligne.

Exemples des codes 2005 et 2006 :

Code 2005 : lignes bleues marquant les positions des mini‑nervures (mettre à 1 en phase de conception).

Avec "2006 0", seuls les points de référence restent. Mettre à 1 uniquement en phase de conception.

Avec "2006 0", seuls les points de référence restent (détail). Défini par défaut dans la version lep‑3.29.

SECTION 38 : TROUS HVR

Cette section sera grandement appréciée par les « amis des trous » dans les parties internes. Il est désormais possible d'ajouter des trous très facilement aux nervures en V de type 5/15 (nervures diagonales complètes), aux nervures en V de type 6/16 (diagonales ou bandes universelles situées n'importe où sur l'aile), et au type 9 que nous appellerons mini-nervures de profil. En tirant parti de la même structure de données, nous pourrons bientôt ajouter davantage de types et de variétés de trous. Cependant, il faut se rappeler que cette section « n'est pas nécessaire » et que la même chose, voire mieux, peut être réalisée en complétant le dessin avec la CAO. Mais l'automatisation fait gagner beaucoup de temps et améliore la précision.

La structure de la section 38 est la suivante :

En-tête de section avec trois lignes exactement comme celles-ci :

*******************************************************
*    38. HVR HOLES
*******************************************************

La ligne 4 est un entier qui, s'il est égal à 0, signifie terminer la section et ne pas considérer de trous supplémentaires. S'il est égal à 1, cela signifie continuer à ajouter plus de données.

La ligne 5 est un entier indiquant le nombre de lignes à lire ensuite.

Les lignes 6 et suivantes ont la structure suivante de 9 champs :

entier1 entier2 entier3 entier4 réel1 réel2 réel3 réel4 réel5

entier1 : numéro de ligne
entier2 : type de nervure en V (9, 15 ou 16)
entier3 : 0 signifie aucun trou dessiné, 1 signifie distribution de type 1 dessinée
entier4 : nombre de trous

Si entier2 vaut 16 :

réel1 : % hauteur du trou par rapport à la hauteur locale de la nervure en V (0. à 100.)
réel2 : % largeur du trou par rapport à la hauteur locale de la nervure en V (0. à 100.)
réel3 : facteur de position du centre du trou (ellipse) par rapport à la hauteur de la nervure en V (0. à 1.0)
réel4 : non utilisé
réel5 : non utilisé

Si entier2 vaut 15 :

réel1 : % hauteur du trou par rapport à la hauteur locale de la nervure en V (0. à 100.)
réel2 : % largeur du trou par rapport à la hauteur locale de la nervure en V (0. à 100.)
réel3 : facteur de position du centre du trou (ellipse) par rapport à la hauteur locale de la nervure en V (0. à 1.0)
réel4 : non utilisé
réel5 : non utilisé

Si entier2 vaut 9 :

réel1 : % hauteur du trou par rapport à la hauteur locale totale de la mini-nervure (0. à 100.)
réel2 : % largeur du trou par rapport à la hauteur totale de la nervure en V (0. à 100.)
réel3 : excentricité de l'ellipse a/b (0. à 1.0)
réel4 : déplacement du centre de l'ellipse par rapport à la corde du profil (-1.0 à 1.0)
réel5 : non utilisé

Trous dans le type 6/16 (diagonales universelles)

Trous dans le type 5/15 (nervures diagonales complètes)

Trous dans le type 9 (mini-nervures)

Exemples :

Minimal :

***************************************************
*    38. HVR HOLES
***************************************************
0

Exemple complet :

***************************************************
*    38. HVR HOLES
***************************************************
1
3
1   16  1   5   70.  50.  0.5  0.0  0.0
2   15  1   3   45.  25.  0.6  0.0  0.0
3    9  1   4   70   0.6  -0.15 0.0  0.0

LEPARAGLIDING 3.29.1 « Jardins »MANUEL D'UTILISATION

1. INTRODUCTION

2. CONCEPTS GÉNÉRAUX

3. FICHIERS ASSOCIÉS AU PROGRAMME

4. COMMENT TRAVAILLER AVEC LE PROGRAMME

5. COMPOSITION DES FICHIERS DE PROFIL

6. COMPOSITION DU FICHIER DE DONNÉES D'ENTRÉE

SECTION 1 : GÉOMÉTRIE

SECTION 2 : PROFILS

SECTION 3 : POINTS D'ANCRAGE

SECTION 4 : ALLEGEMENT DES NERVURES (TROUS)

SECTION 5 : TENSION DE LA VOILE

SECTION 6 : MARGES DE COUTURE

SECTION 7 : MARCAGE DE COUTURE

SECTION 8 : ESTIMATION DE L'ANGLE D'ATTAQUE GÉNÉRAL

SECTION 9 : DESCRIPTION DES SUSPENTES

SECTION 10 : FREINS

SECTION 11 : LONGUEUR DES RAMIFICATIONS

SECTION 12 : NERVURES H, V et VH

Type 1 : Sangle horizontale entre la nervure i1 et la nervure i2

Type 2 : Nervure en V partielle diagonale centrée sur la nervure i

Type 3 : Nervure en V pleine diagonale centrée sur la nervure i

Type 4 : Nervure "VH" entre les nervures i-1 et i+2

Type 5 : Nervure VH continue pleine centrée sur la nervure i

Type 6 : Diagonale générale "VH" entre la nervure i et la nervure i+1

Types de nervures 11, 12, 13, 14, 15, 16

SECTION 12 : NERVURES H, V et VH (exemple complet)

SECTION 15 : COULEURS DE L'EXTRADOS

SECTION 16 : COULEURS DE L'INTRADOS

SECTION 17 : POINTS SUPPLÉMENTAIRES SUR LES NERVURES

SECTION 18 : CORRECTION ÉLASTIQUE DES SUSPENTES

SECTION 19 : NOMS DES COUCHES DXF

SECTION 20 : TYPES DE MARQUES

SECTION 21 : DÉFINITION DES JONCS (TIGES NYLON)

SECTION 21 : DÉFINITION DES JONCS (TIGES NYLON) – suite

SECTION 22 : DÉFINITION DES MYLARS DE NEZ

SECTION 23 : RENFORTS À LANGUETTES

SECTION 24 : OPTIONS GÉNÉRALES DXF 2D

SECTION 25 : OPTIONS GÉNÉRALES DXF 3D

SECTION 26 : ÉVENTS DE COLLAGE

SECTION 27 : SAUMONS SPÉCIAUX

SECTION 27 : SAUMONS SPÉCIAUX – suite

SECTION 28 : PARAMÈTRES POUR L'ÉTUDE DU CALAGE

SECTION 29 : MISE EN FORME 3D

SECTION 30 : MODIFICATION DE L'ÉPAISSEUR DU PROFIL

SECTION 31 : NOUVELLE TENSION DE VOILE

SECTION 32 : PARAMÈTRES DE SÉPARATION DES PIÈCES

SECTION 32 : PARAMÈTRES DE SÉPARATION DES PIÈCES – suite

SECTION 33 : ÉLÉVATEURS DÉTAILLÉS

SECTION 34 : TABLEAU DES CARACTÉRISTIQUES DES SUSPENTES

SECTION 35 : RÉSOUDRE LES ÉQUATIONS D'ÉQUILIBRE

SECTION 36 : CRÉER DES FICHIERS POUR L'ANALYSE XFLR5

SECTION 37 : QUELQUES PARAMÈTRES SPÉCIAUX

SECTION 38 : TROUS HVR

SECTION 39 : PARAMÈTRES DE POSITION HVR

7. RÉSULTATS

8. DÉVELOPPEMENTS FUTURS

LEPARAGLIDING 3.29.1 « Jardins »
MANUEL D'UTILISATION
