1. ОПИСАНИЕ

gnuA7 — это версия 2023 года gnuA, весёлого, простого и безопасного параплана. Модель 7 использует 33 секции вместо 29, использовавшихся в gnuA6, а успешный профиль gnua продолжает оставаться с толщиной 18%, сохраняя то же умеренное удлинение (4.3). Начальная установка угла атаки — 33% согласно последнему опыту аналогичных моделей. Стропы распределены по необычной, но прочной конфигурации 4-5-4-3 на четырёх рядах свободных концов, и только два уровня строп, чтобы упростить предполётную подготовку. Несмотря на такую конфигурацию строп, общая длина остаётся приемлемой — 328 м (размер 26 м2), благодаря использованию диагональных нервюр, впервые в серии gnuA. Углы, под которыми работают стропы, весьма благоприятны для однородного распределения нагрузок, а большое количество строп на нижнем уровне позволяет уменьшить их диаметр или отдать приоритет прочности конструкции и долговечности. Четыре ряда свободных концов обеспечивают очень точное управление на земле. Существует опциональный комплект с тремя рядами свободных концов и только двумя основными стропами на каждый ряд (для любителей минимального аэродинамического сопротивления).

Несмотря на кажущуюся простоту, gnuA7 был тщательно изучен в деталях. Цель — предложить очень компактное, стабильное и маневренное крыло, подходящее для полётов с небольших стартов и посадки на небольшие площадки с точностью, с выдающимися характеристиками в своей категории. Короче говоря, крыло для удовольствия и веселья. Разработано с использованием последней версии нашего программного обеспечения LEparagliding 3.21T.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ gnuA7

Размер
 XS
 S-M
 M
 L
Площадь (м2)
 22 м2
 24 м2
 26 м2
 30 м2
Коэффициент K
 0.902169868
0.942285695 0.980762047 1.053507434
Размах в плоском виде (м)
 9.73
 10.16
 10.57
 11.36
Удлинение в плоском виде
 4.30
 4.30
 4.30
 4.30
Секции
 33
 33
 33
 33
Закрытые секции
 5 (2.5 на каждом законцовке) 5 (2.5 на каждом законцовке) 5 (2.5 на каждом законцовке)
 5 (2.5 на каждом законцовке)
Диапазон веса (кг)
 50-70
 60-85
 70-100
 90-120
Свободные концы
 4
 4
 4
 4
Конфигурация строп
 4-5-4-3
 4-5-4-3 4-5-4-3 4-5-4-3
Верхняя и нижняя обшивка
 ripstop 40 г/м2 ripstop 40 г/м2 ripstop 40 г/м2 ripstop 40 г/м2
Нервюры
 ripstop 40 г/м2 жёсткий ripstop 40 г/м2 жёсткий ripstop 40 г/м2 жёсткий
 ripstop 40 г/м2 жёсткий
Стропы (м)
 301 м
 315 м
 328 м
 352 м
Сертификация
 Нет
 Нет
 Нет
 Нет


3. ФАЙЛЫ ДАННЫХ И ЧЕРТЕЖИ
Входные и выходные файлы LEparagliding-3.21T. Отредактированные файлы DXF 2D и 3D, готовые к постройке. Полный отчёт и чертежи в PDF. PDF, готовый к печати в мозаике A4.
Размер
 S
 S-M
 M
 L
Файлы данных препроцессора и leparagliding
 leparagliding.txt leparagliding.txt pre-data.txt
 leparagliding.txt		 leparagliding.txt
Профиль (*)
 gnua.txt  (x 0.9) gnua.txt  (x 0.9)
 gnua.txt (x 0.9)
 gnua.txt (x 0.9)
Выходные txt-файлы
lep-out.txt lines.txt lep-out.txt lines.txt
Отчёт о проектировании и чертежи PDF
20241021 gnuA7-24.pdf 20230109 gnuA7-26.pdf
Все файлы в одном zip.
Включает чертежи DXF и PDF
20241021 gnuA7-24.zip 20230109 gnuA7-26.zip

(*) Новый gnua с использованием 140 точек

Print to A4
Здесь все панели,  нервюры,  V-нервюры, H-стропы и карманы для стержней, готовые к печати в мозаике A4 (размер 26 м2)
Extra_01-08.pdf
 Extra_09-17.pdf
 H-straps.pdf
 Intra_01-08.pdf
Intra_09-17.pdf
 calibration.pdf
 Perfils_01-06.pdf
 Perfils_07-12.pdf
Perfils_13-17.pdf
 Pockets.pdf
 V-ribs.pdf


4. КОНСТРУКЦИЯ
В октябре 2026 года у нас есть как минимум один прототип gnuA7 в полёте!
Я хотел бы напомнить, что чертежи свободно доступны частным конструкторам и компаниям, с изменениями или без них, для личного или коммерческого использования


5. КОМПЛЕКТ С ТРЕМЯ РЯДАМИ СВОБОДНЫХ КОНЦОВ И СТРОПАМИ 2-3-2 (размер 26 м2)

Kit three risers
Опционально, без изменения конструкции крыла и диагоналей, можно установить комплект из трёх рядов свободных концов с минималистичной конфигурацией строп 2-3-2.
leparagliding - 3r.txt   lines - 3r.txt


6. ПРОТОТИП gnuA7 ОТ НИКОЛЯ ЛЕДЮЭ (ФРАНЦИЯ) - ОКТЯБРЬ 2026

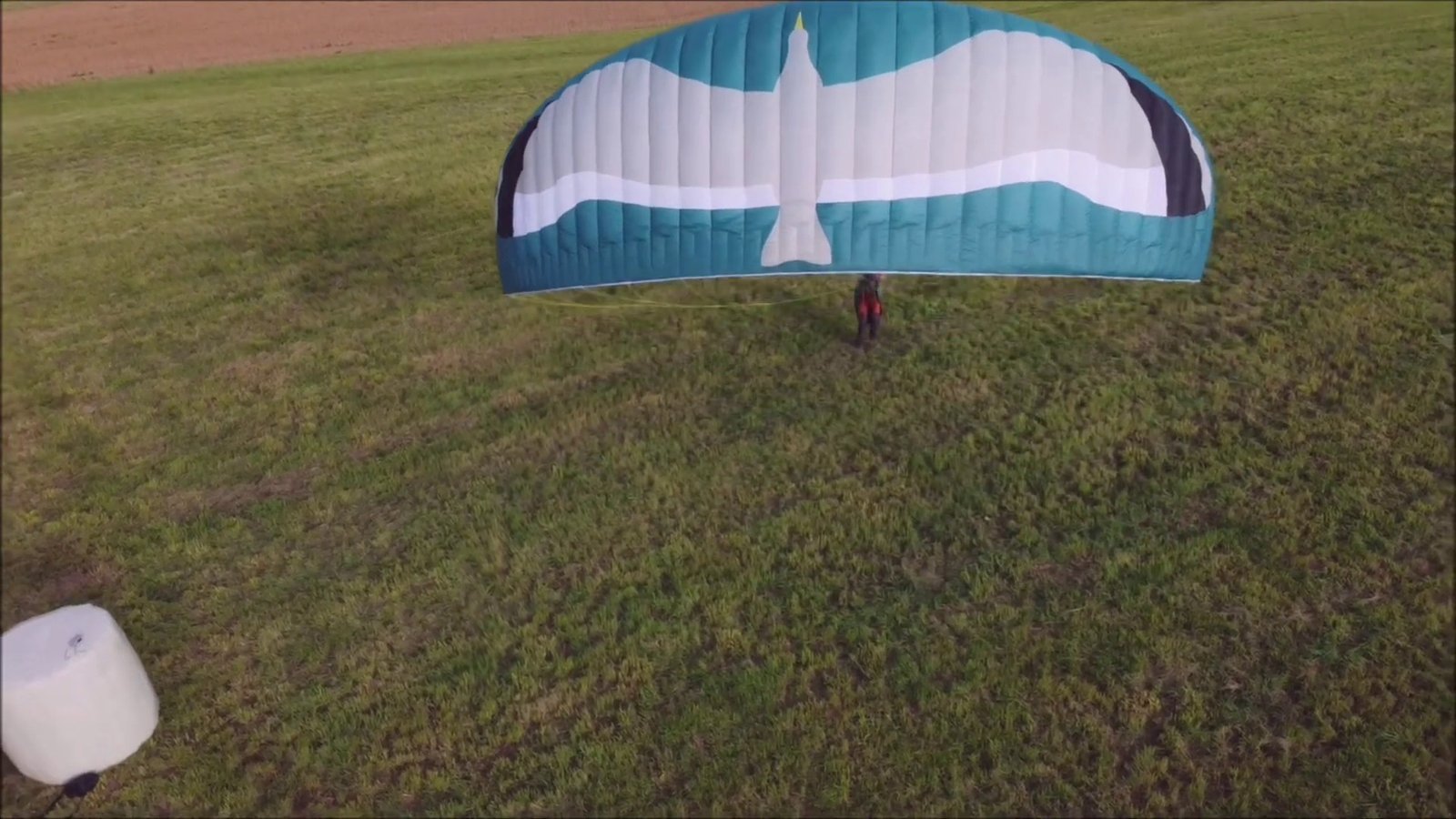

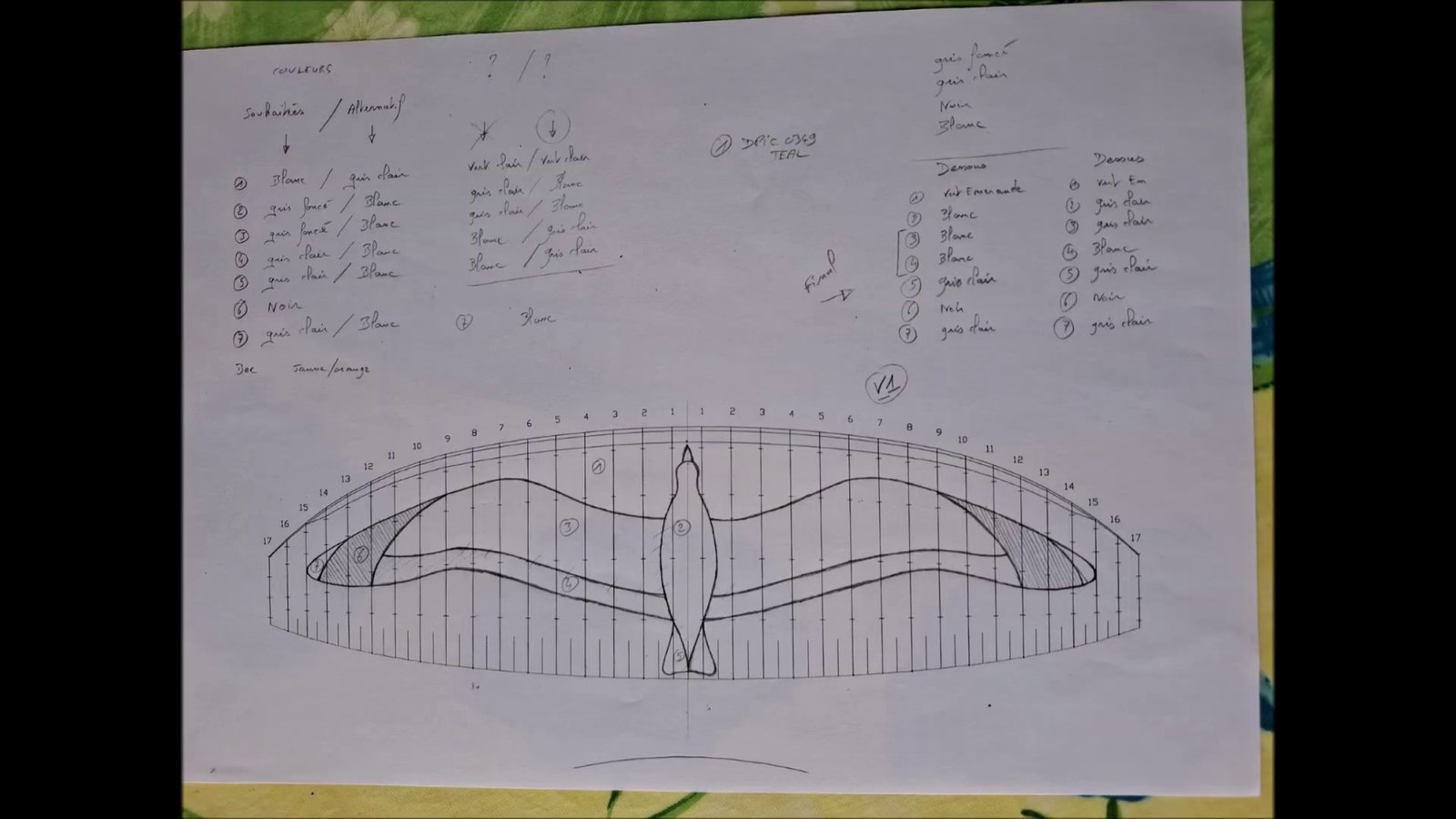

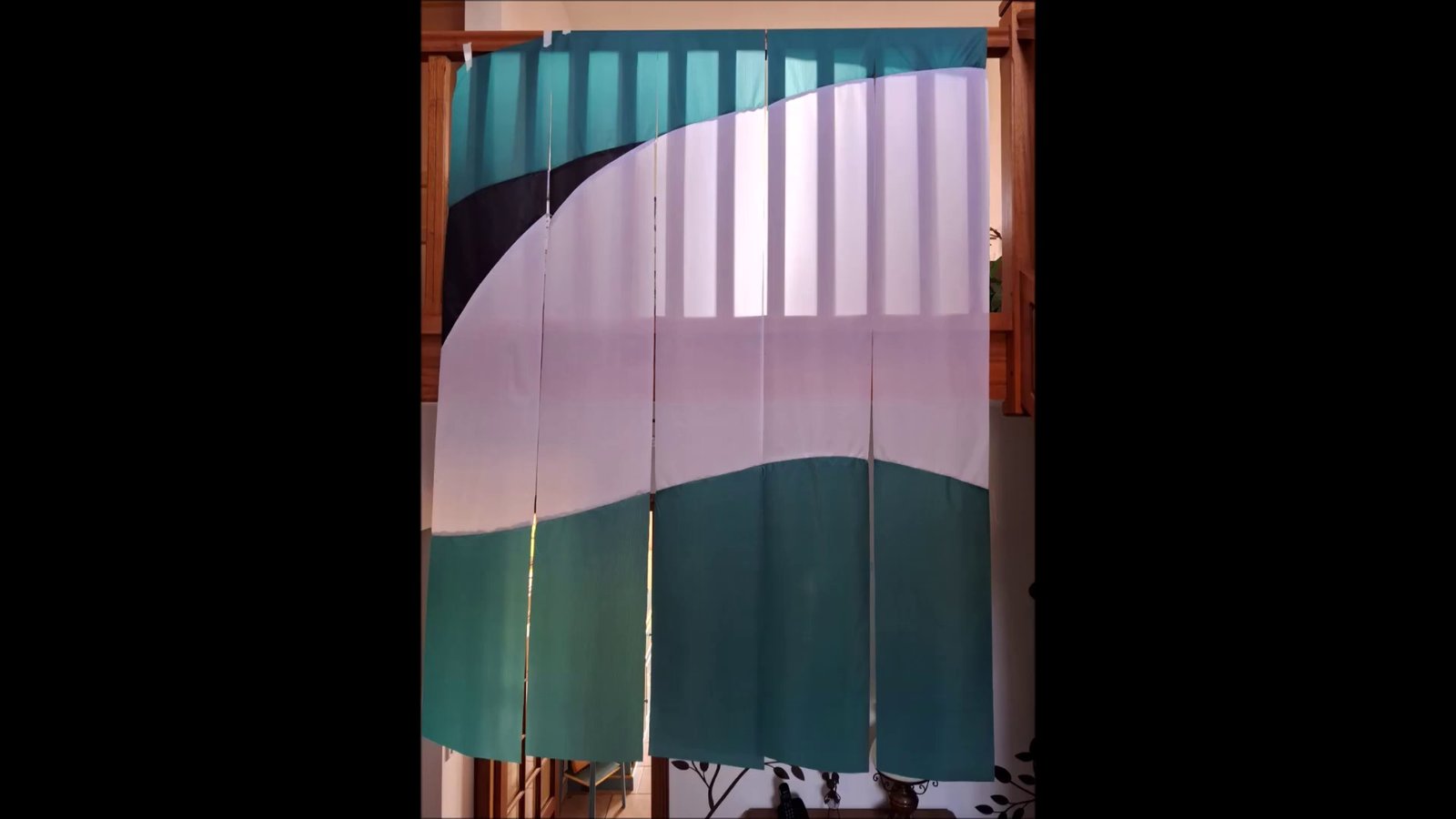

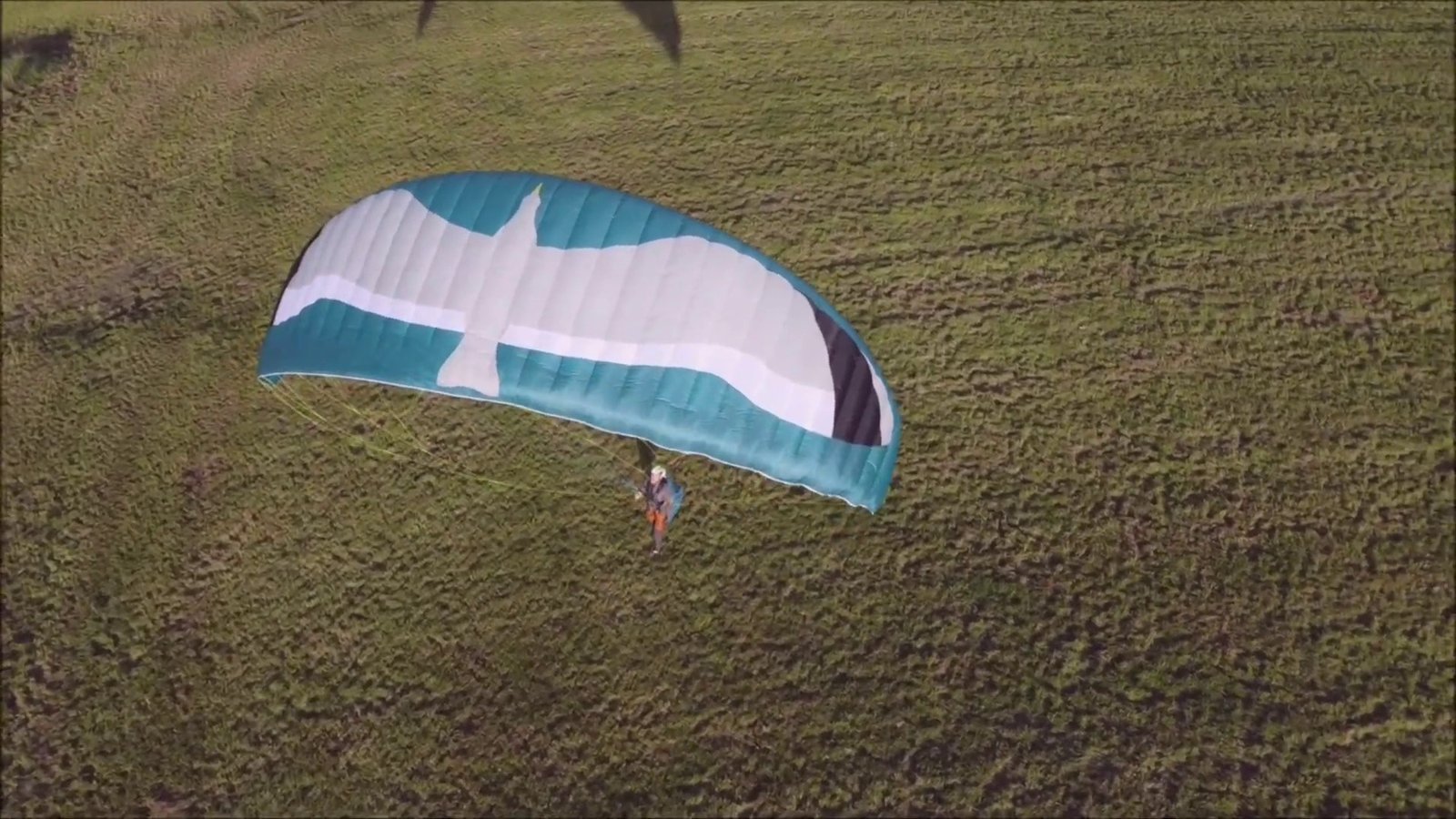

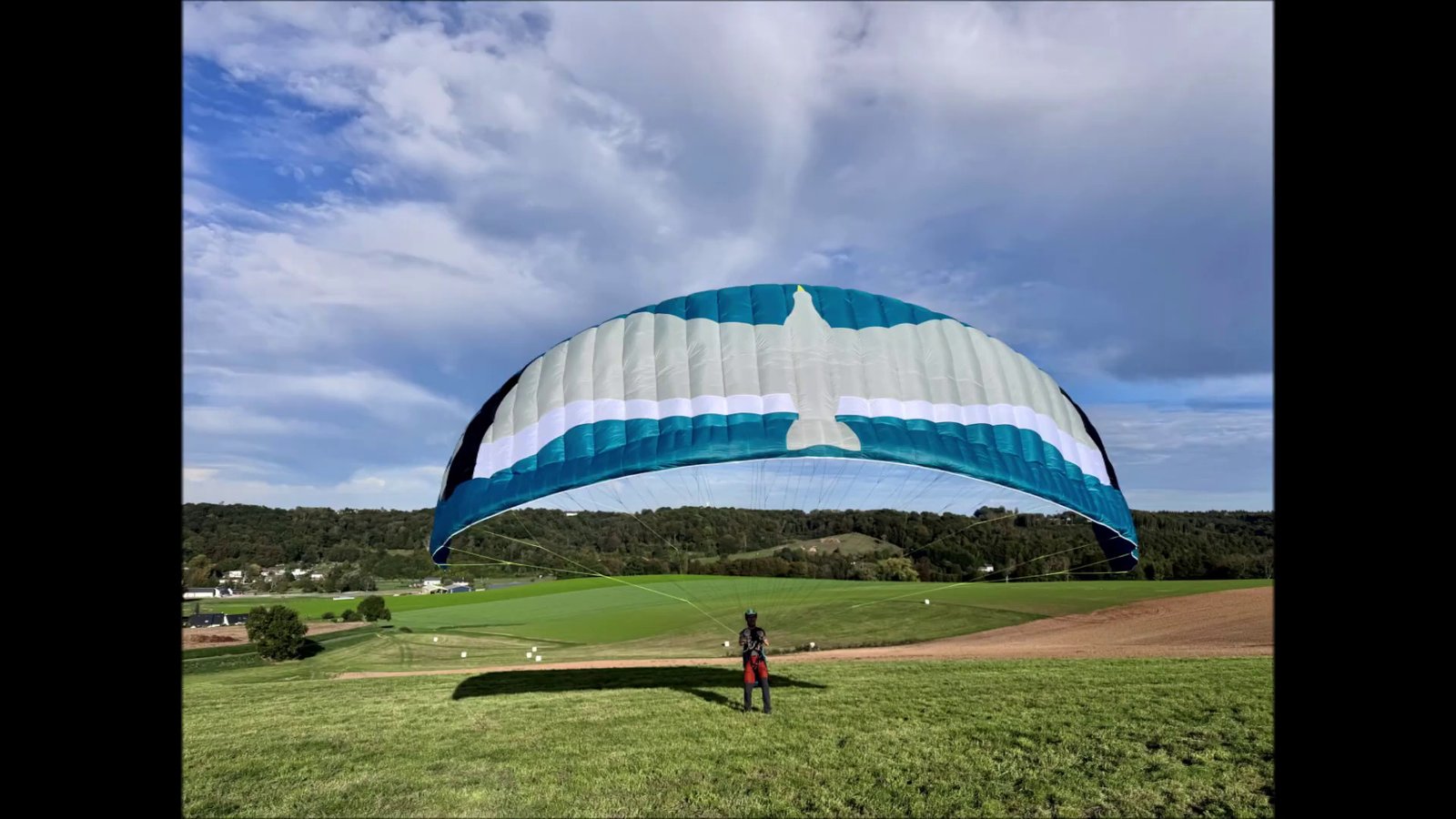

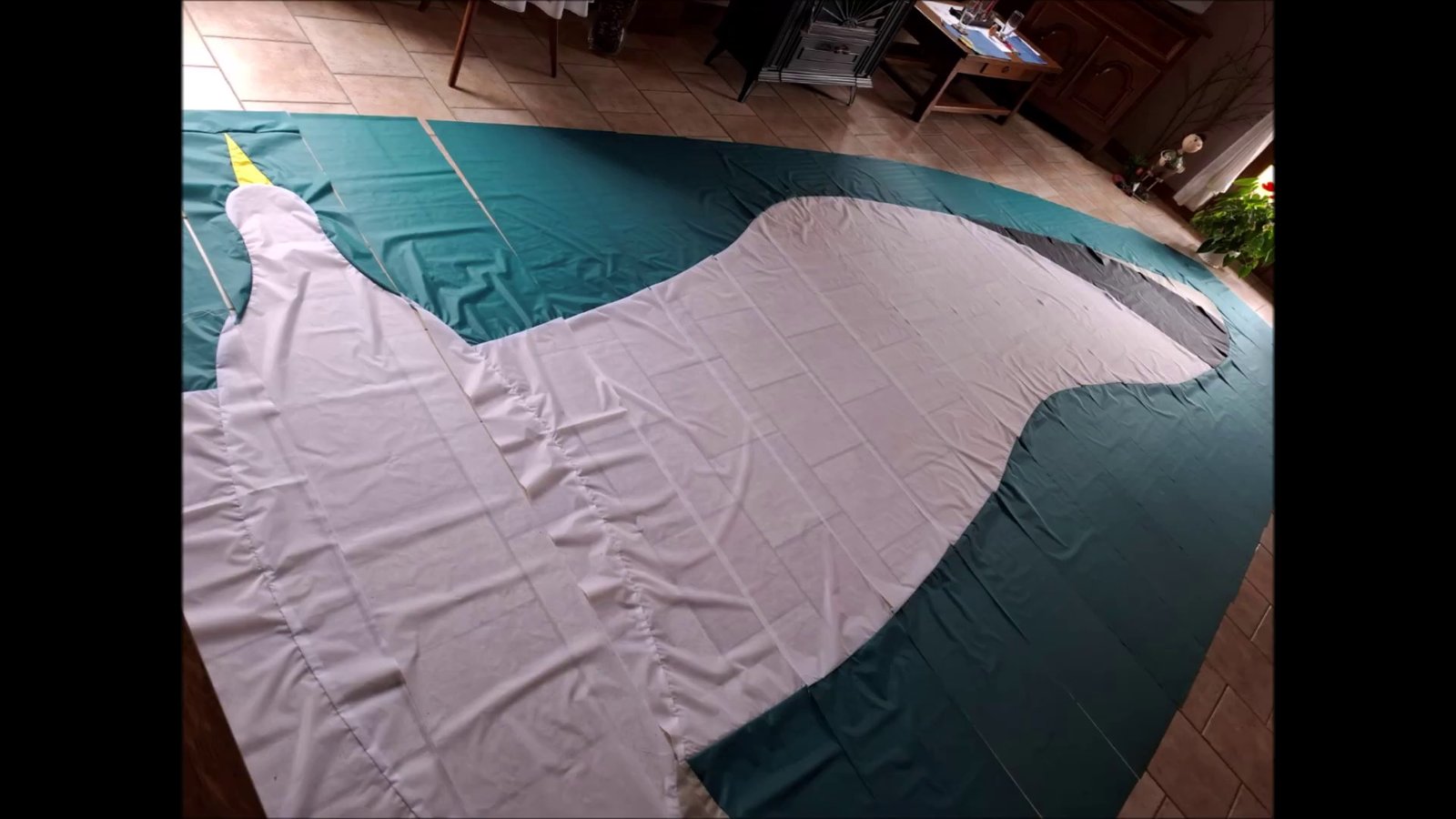

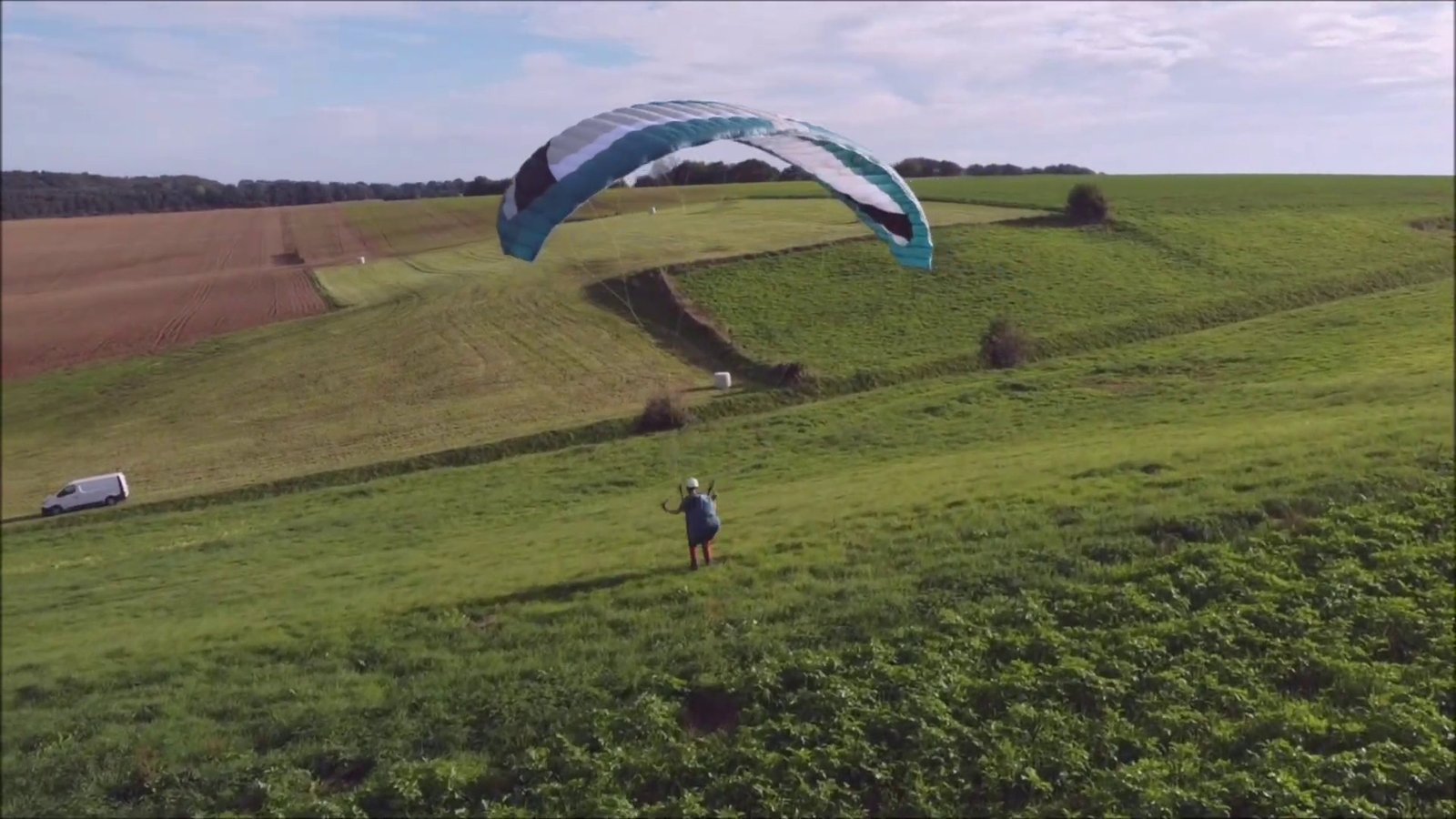

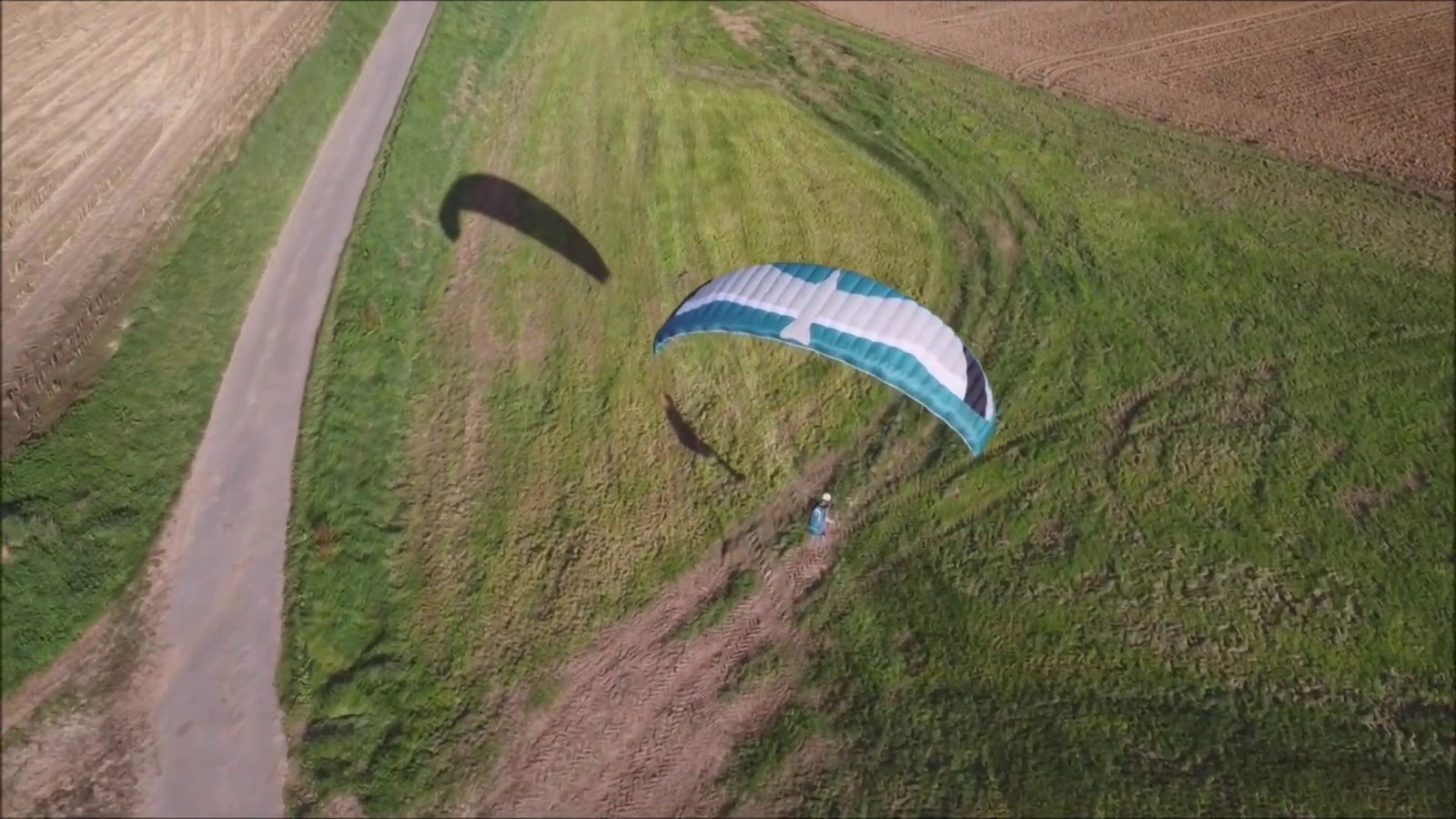

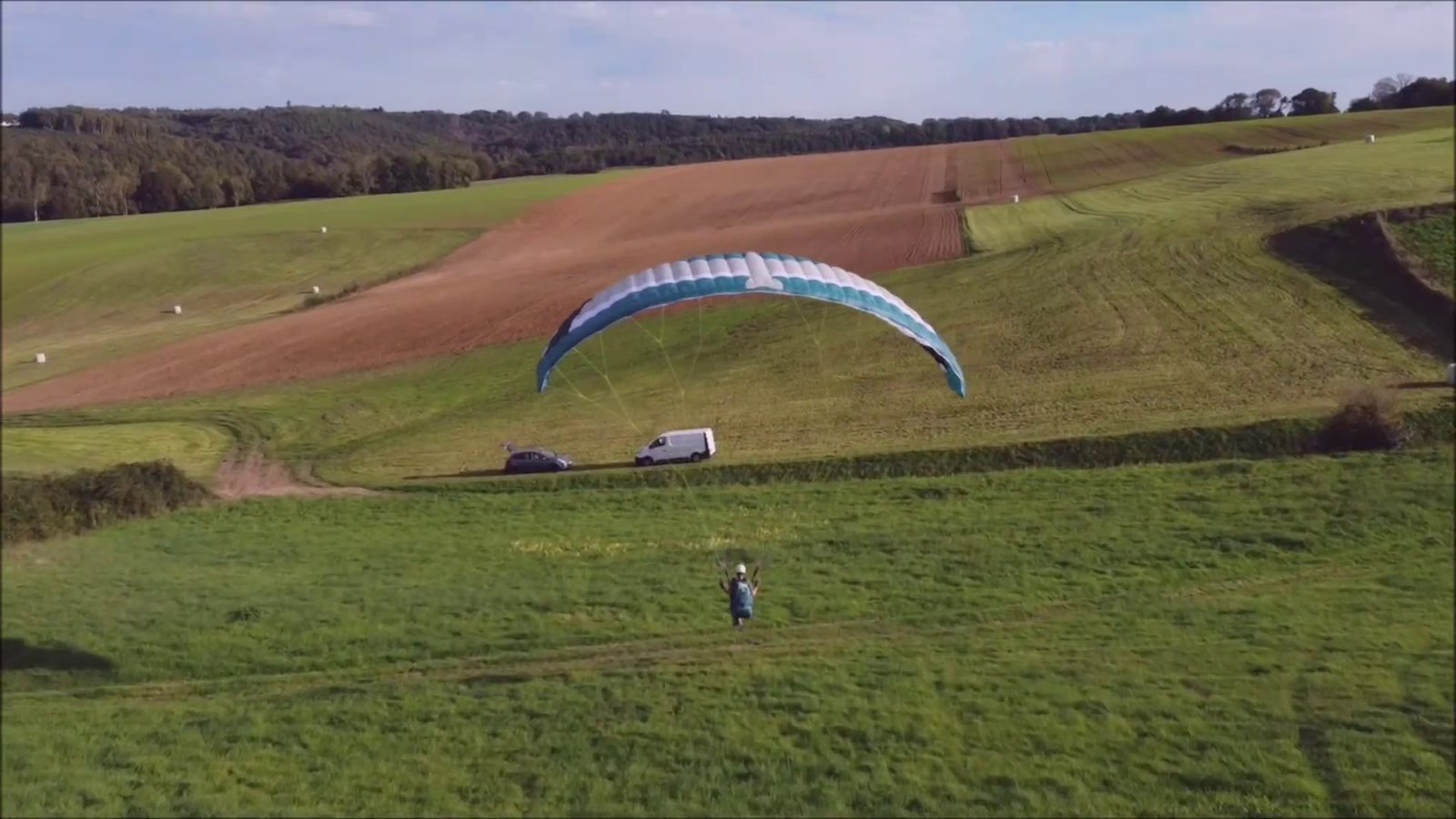

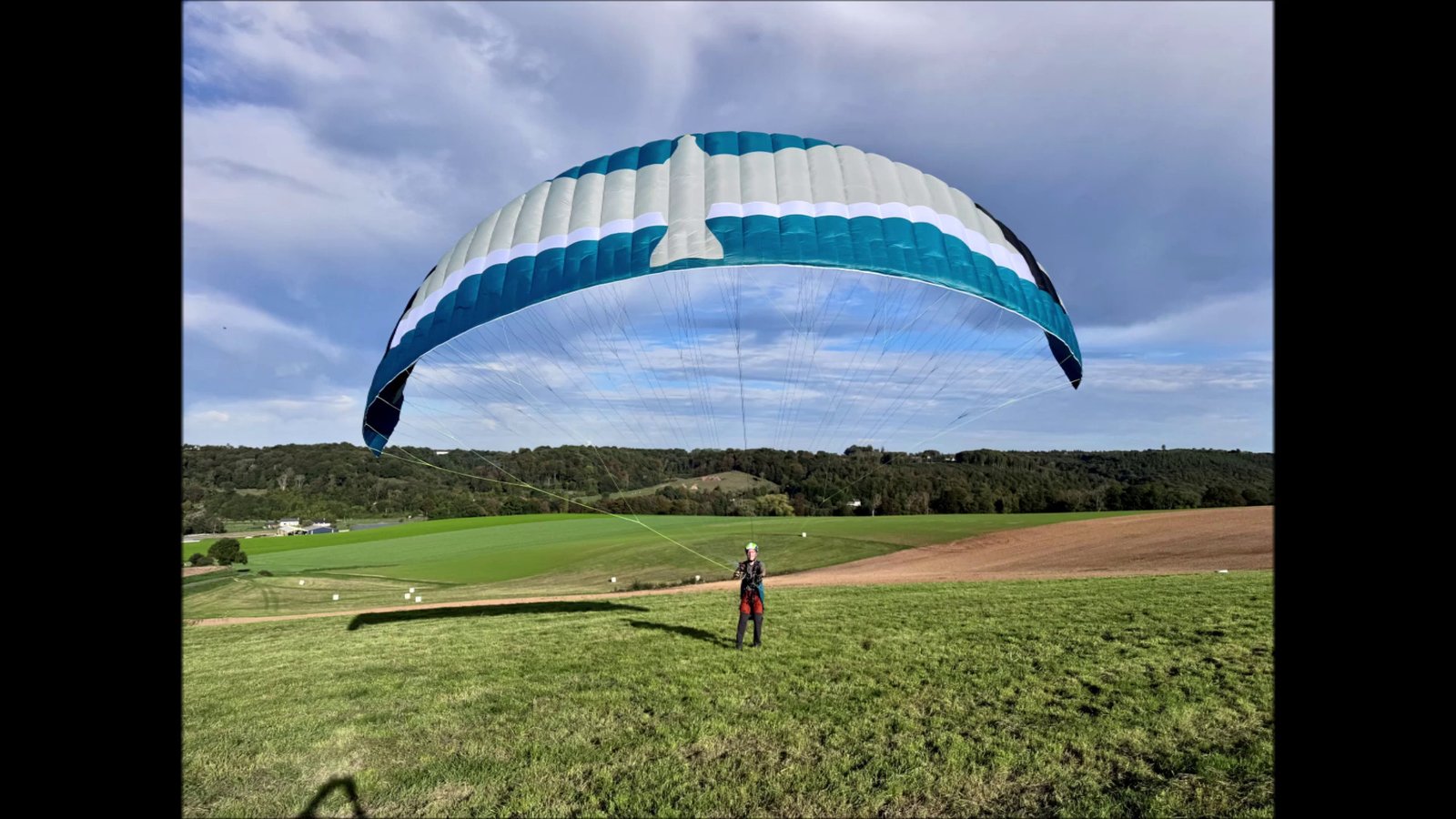

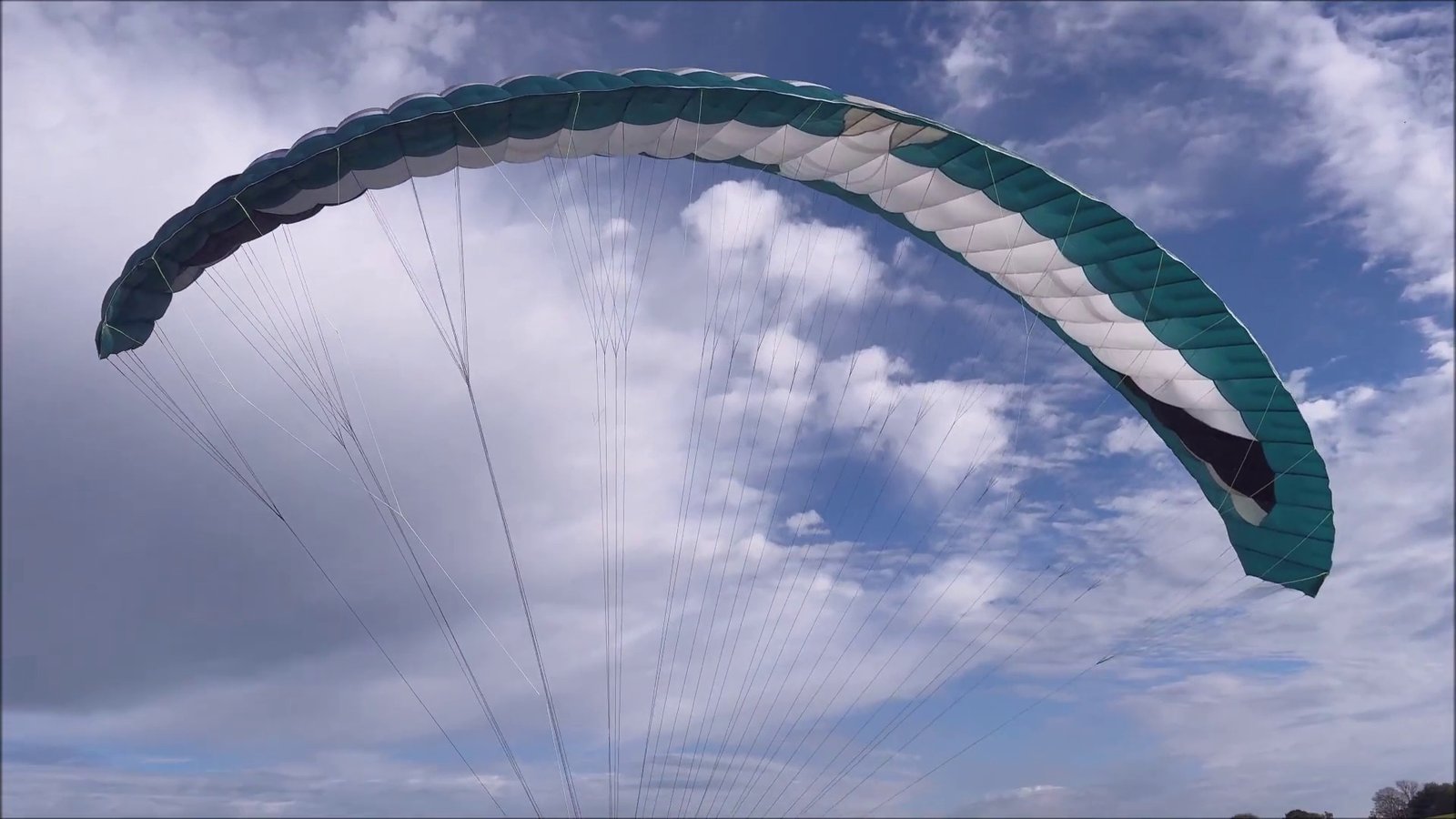

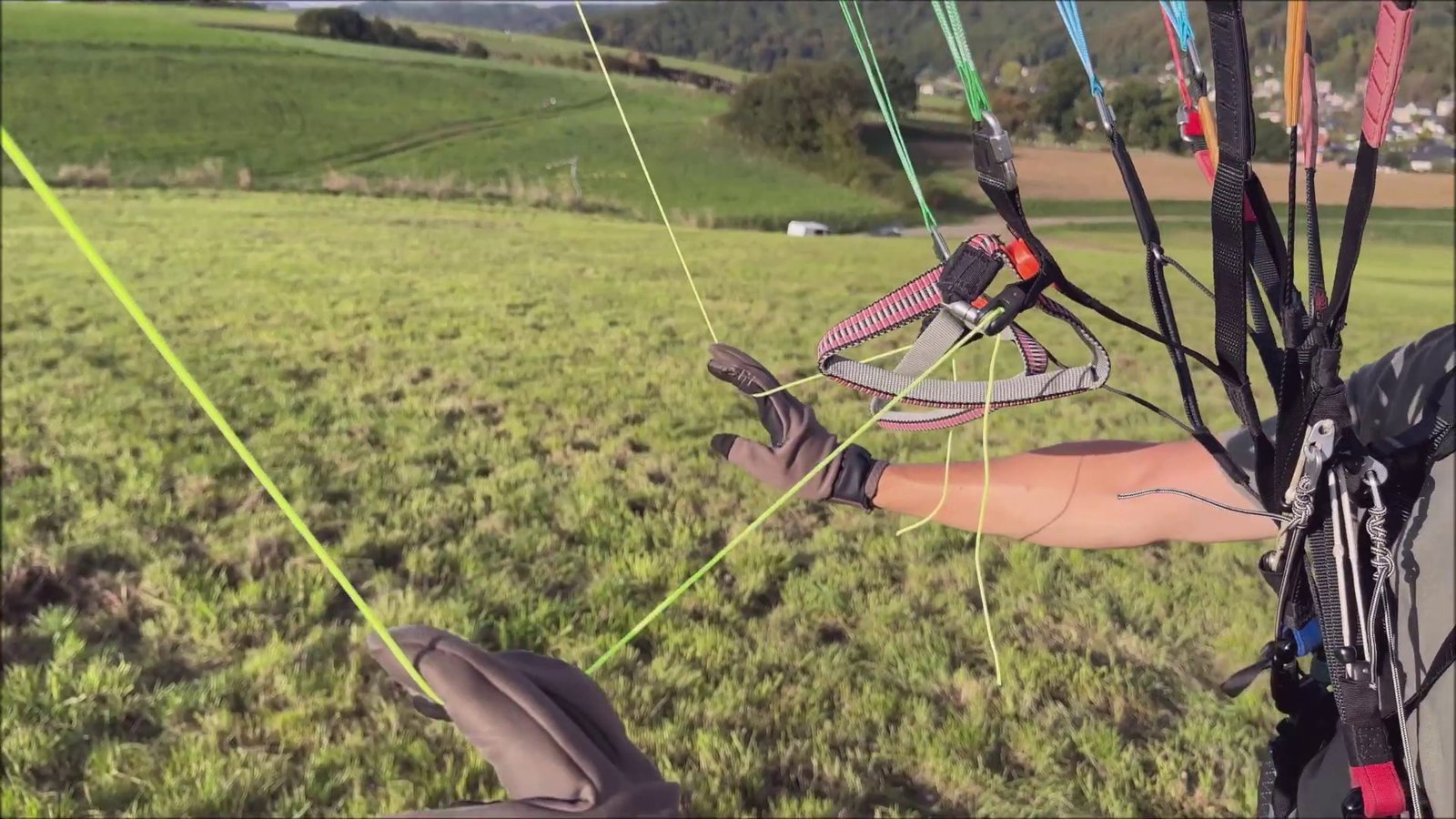

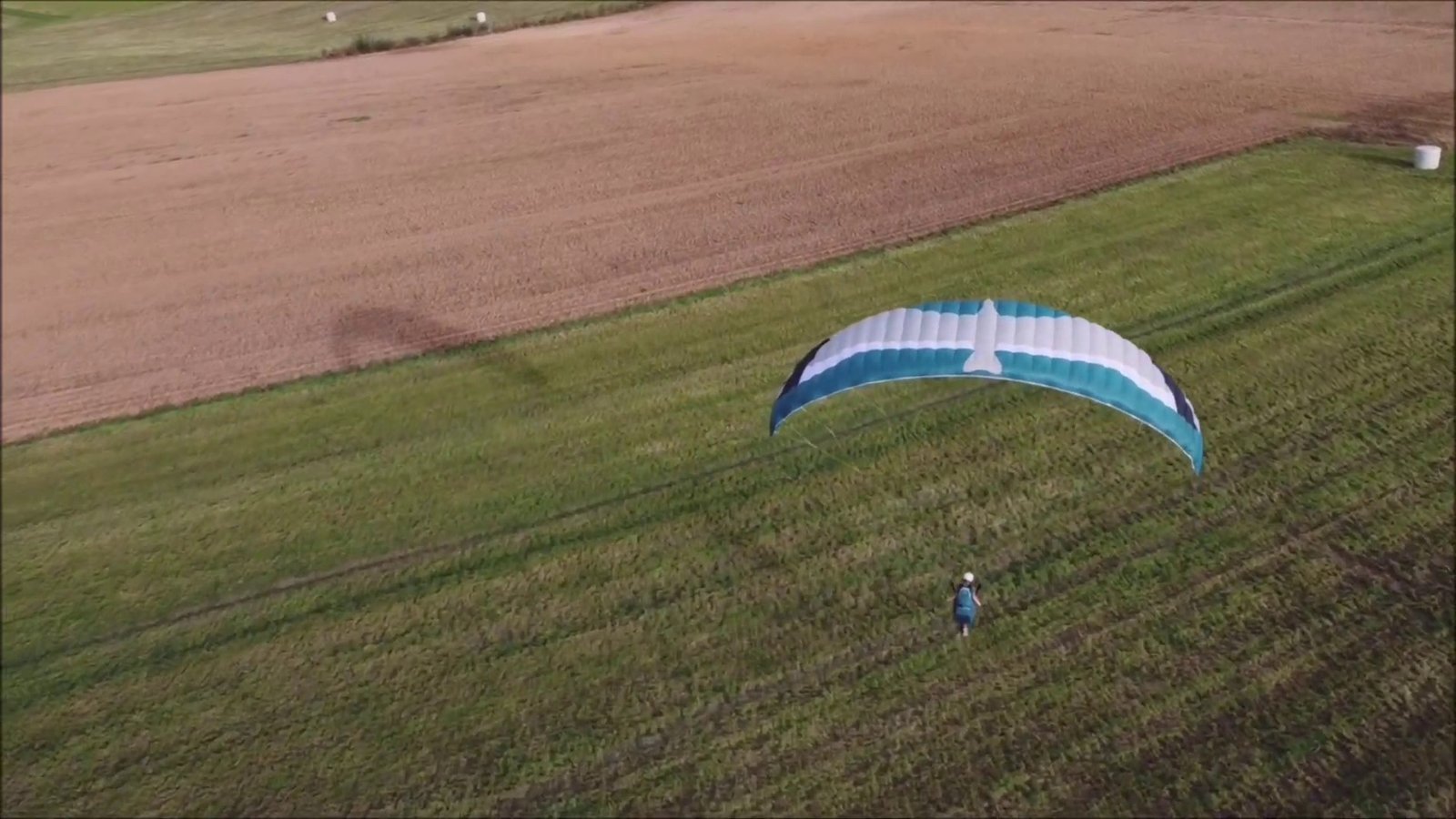

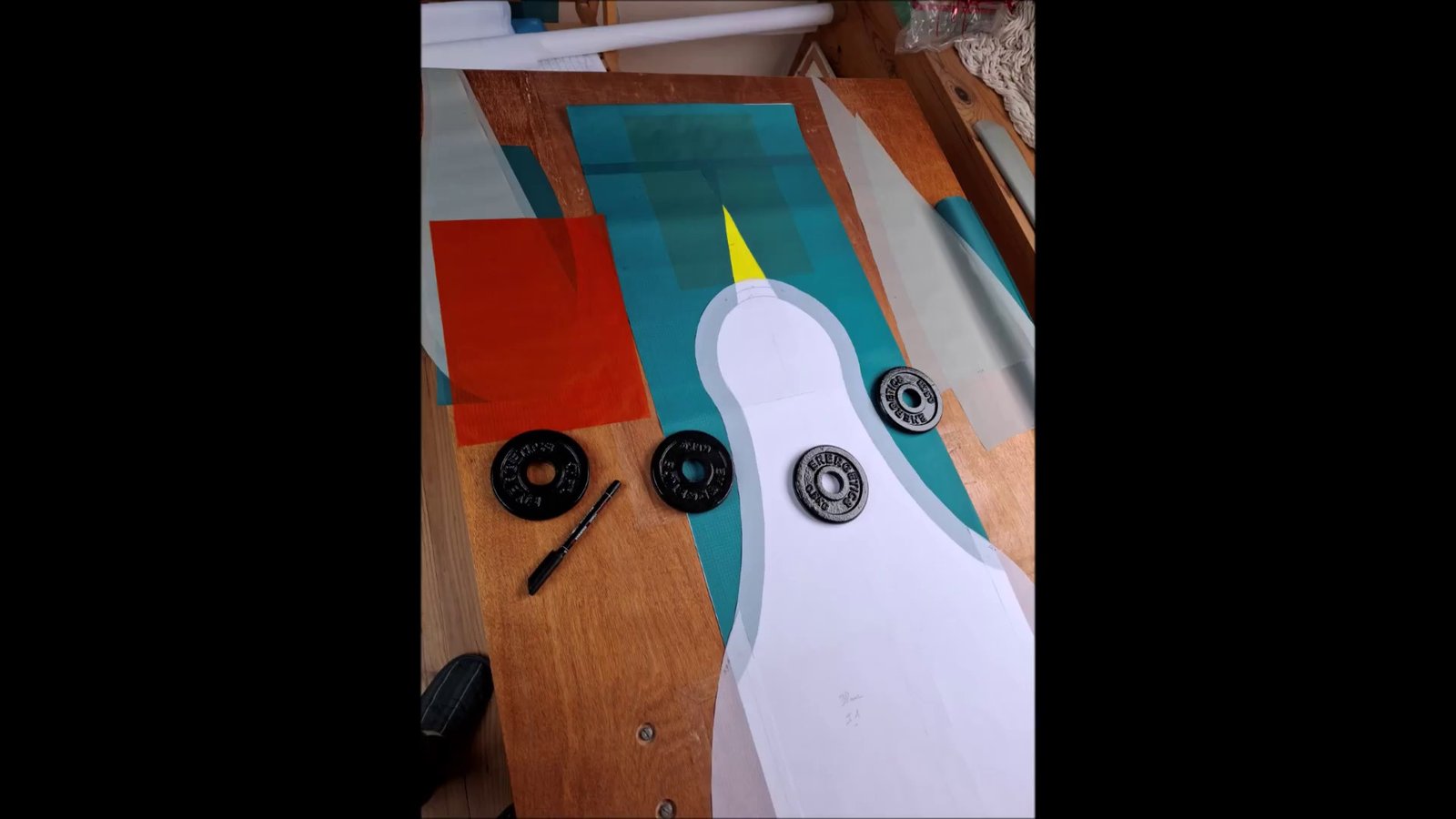

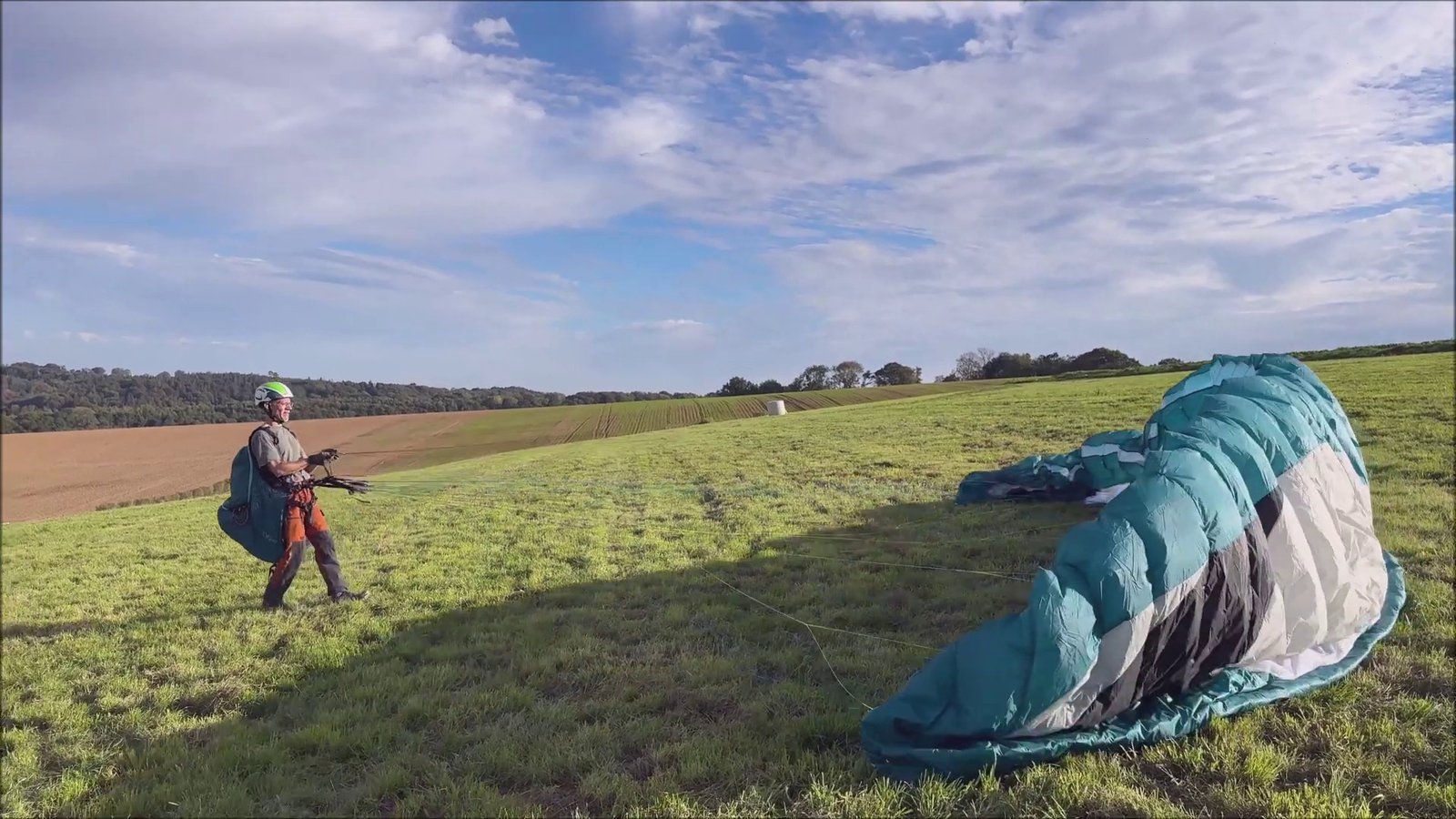

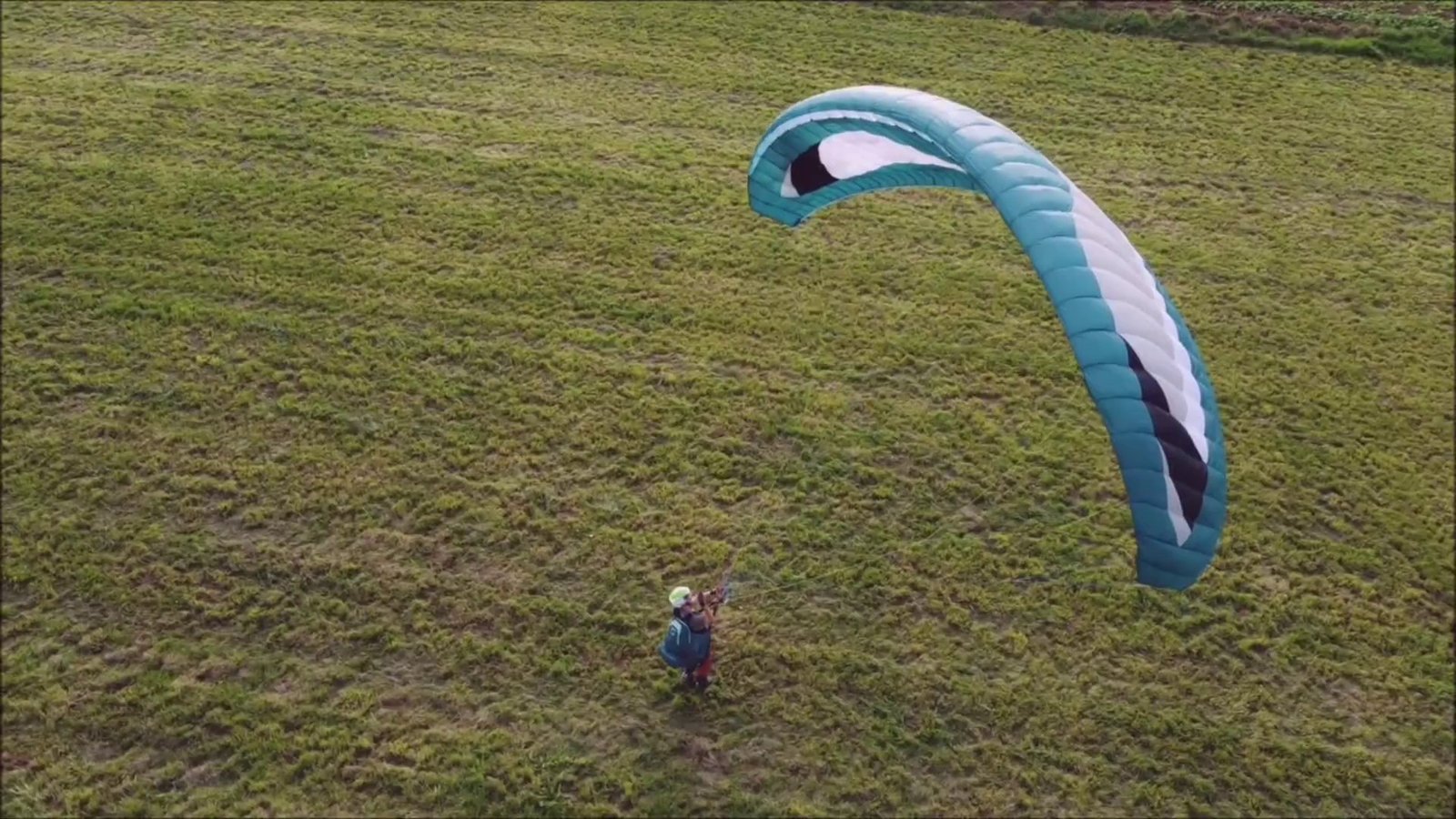

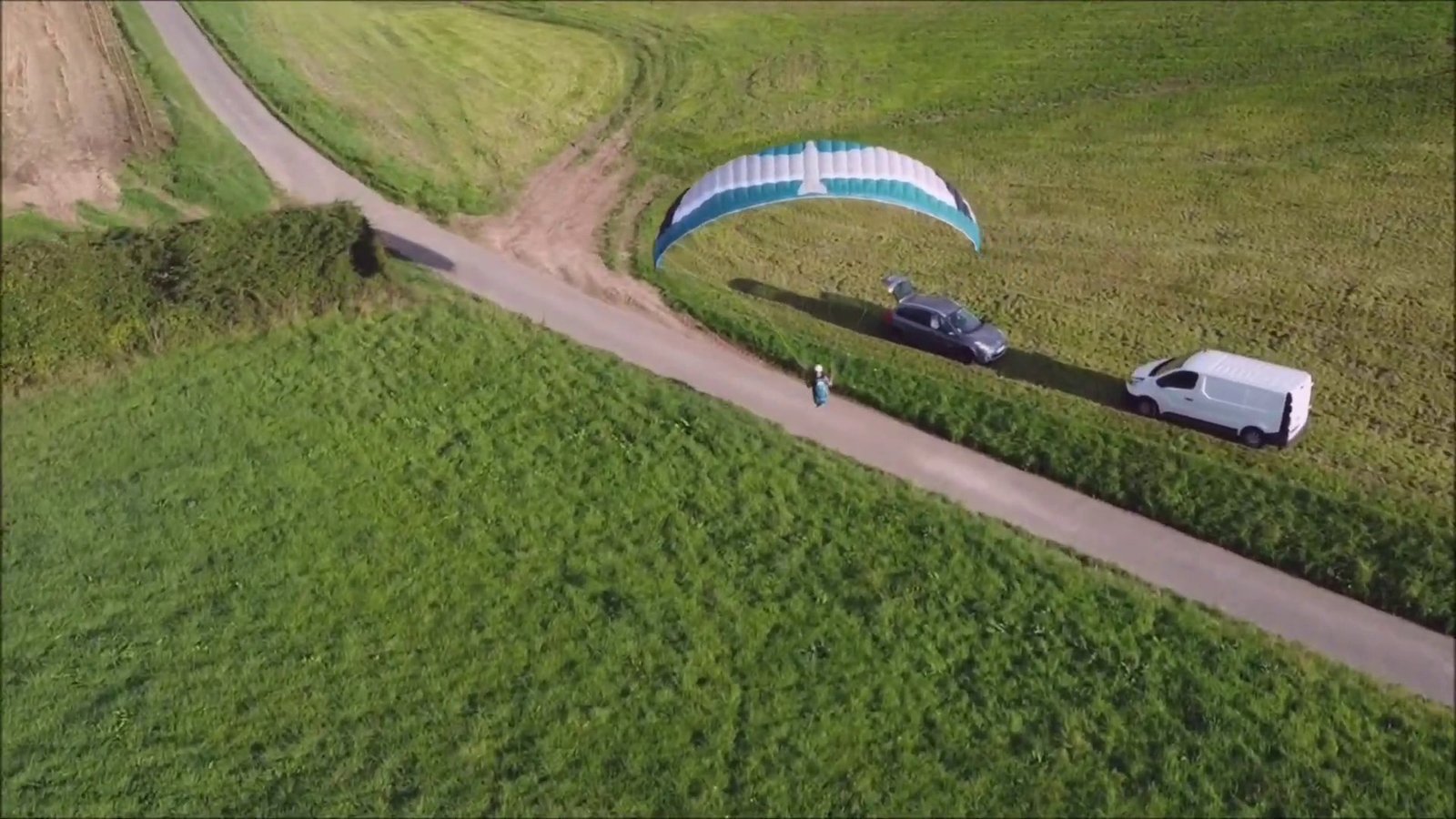

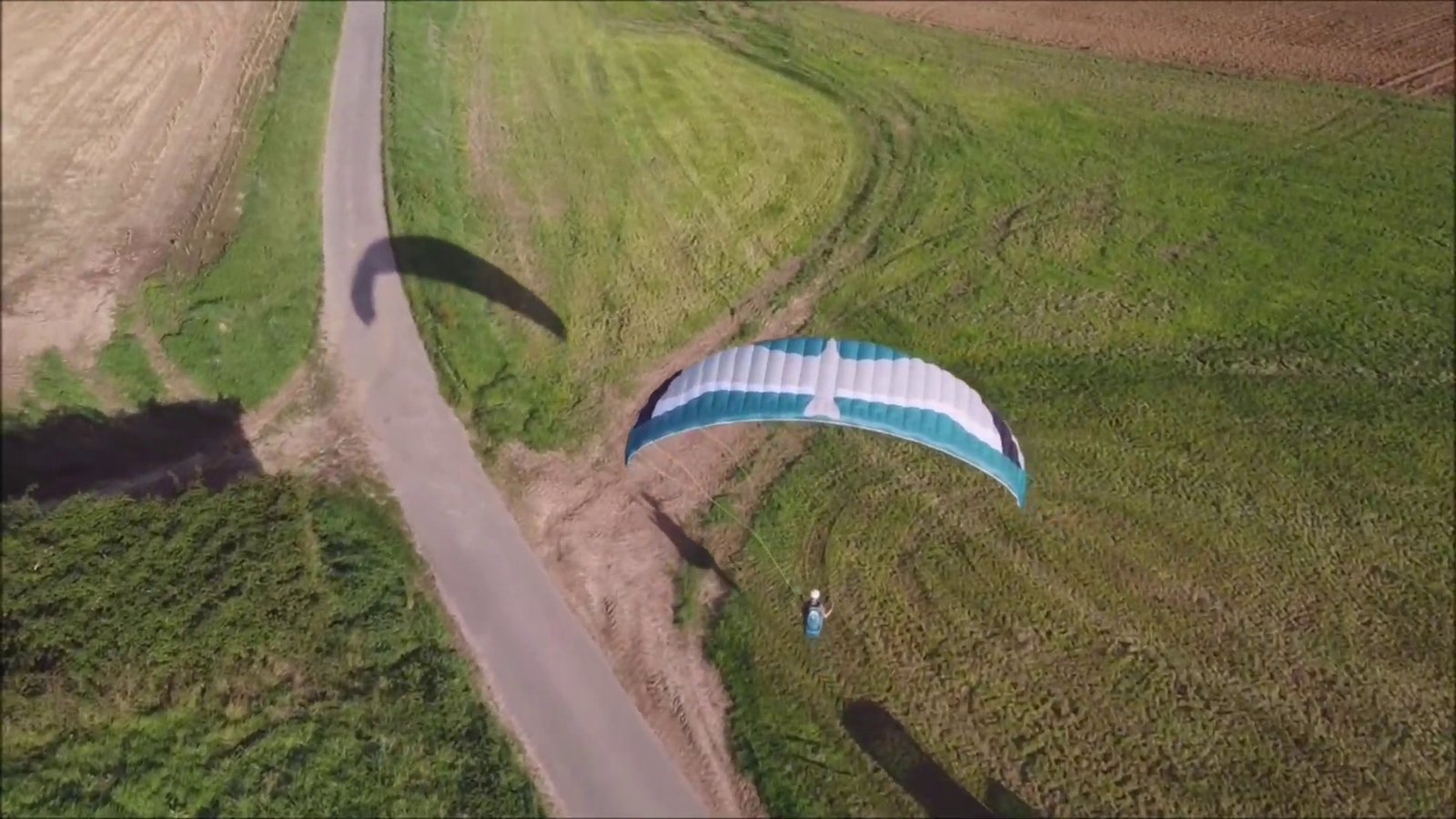

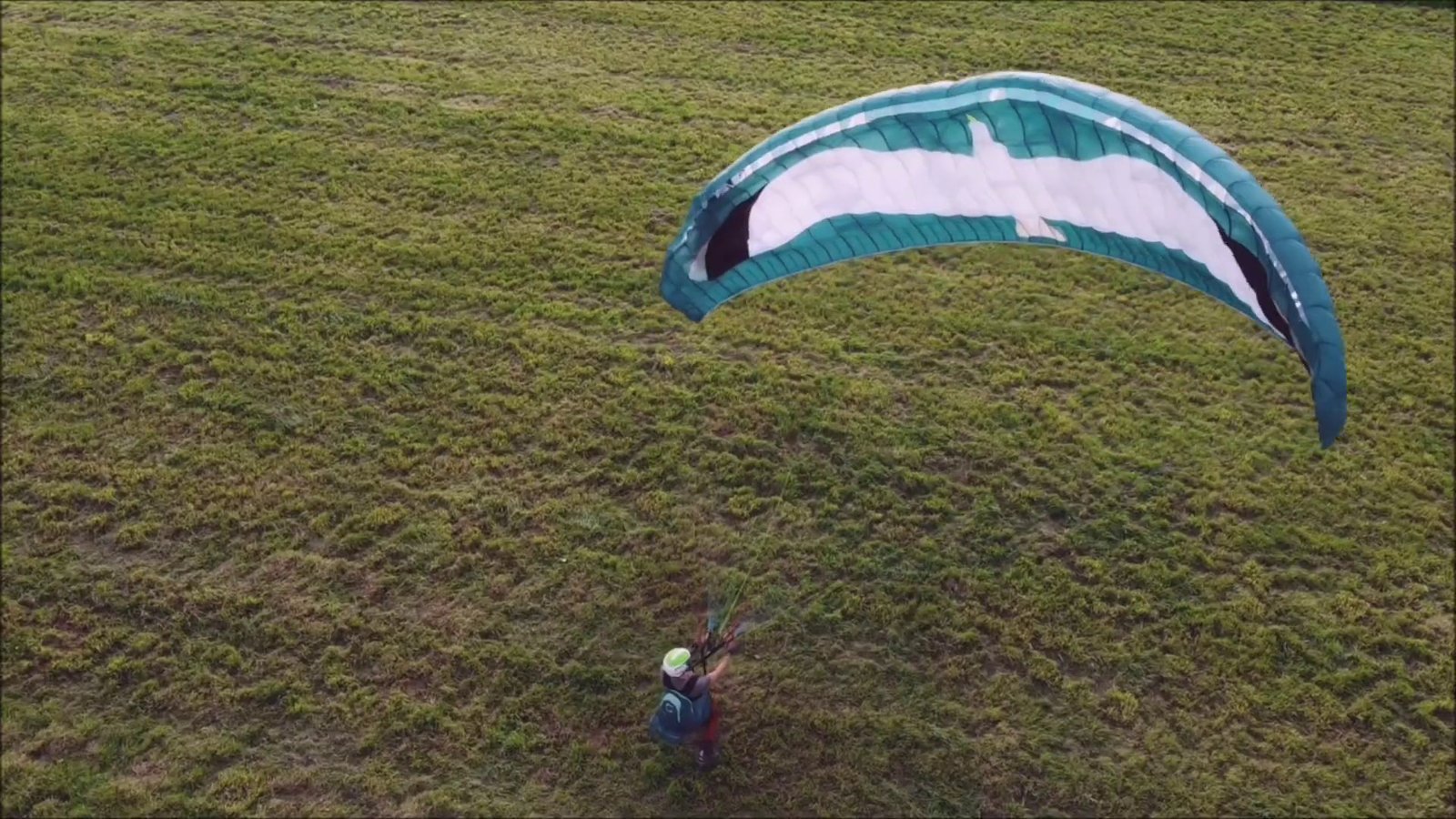

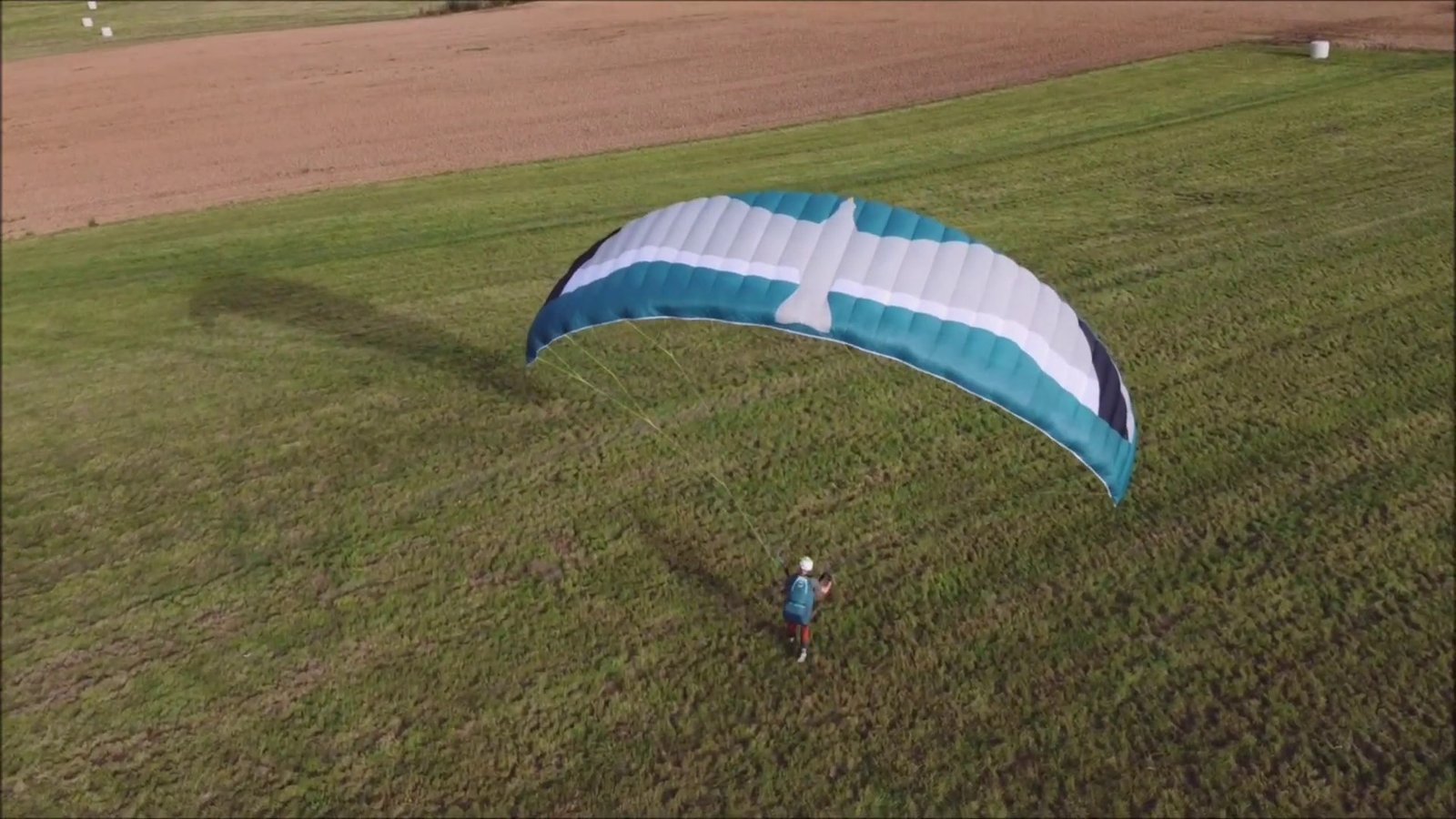

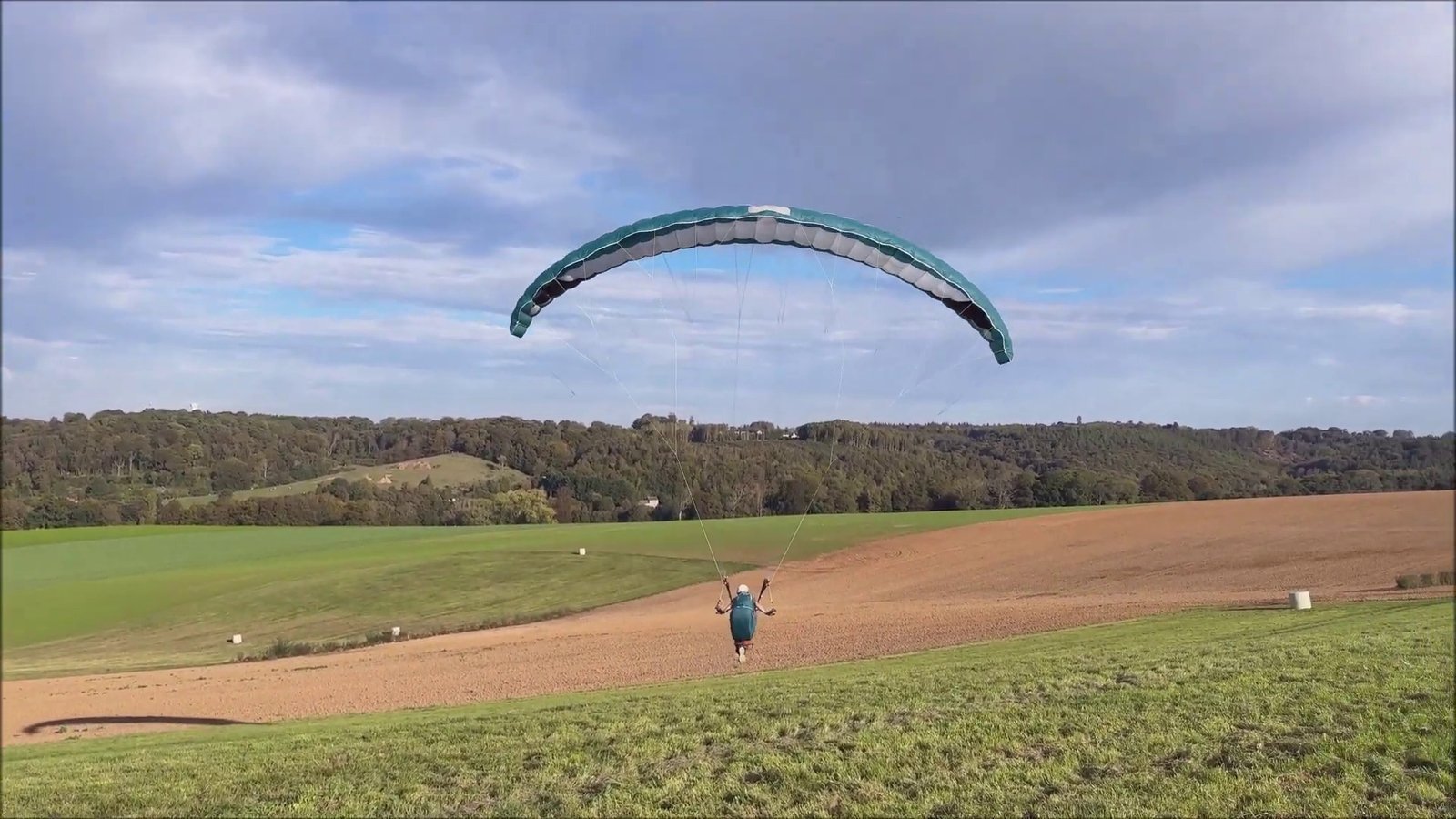

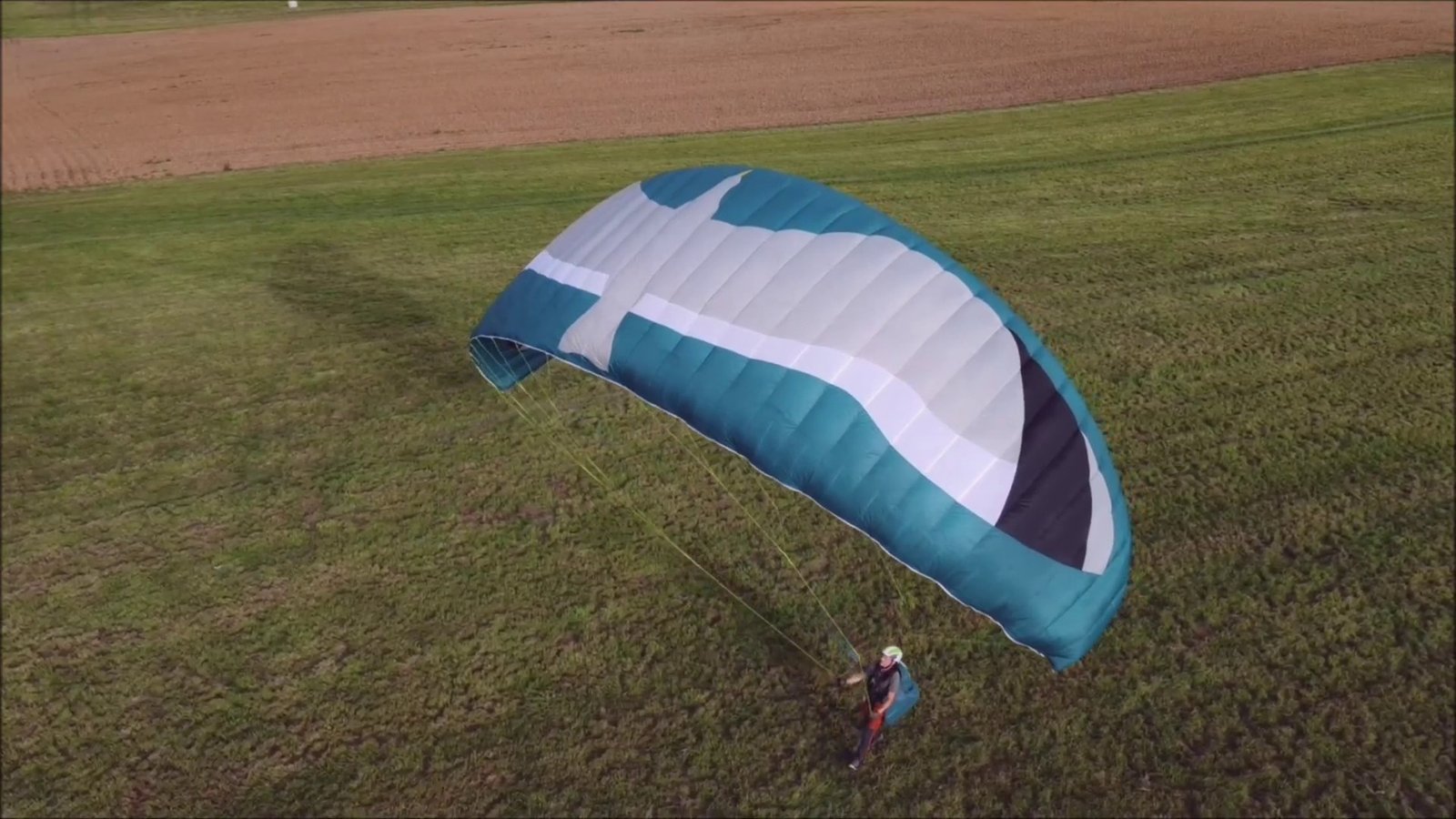

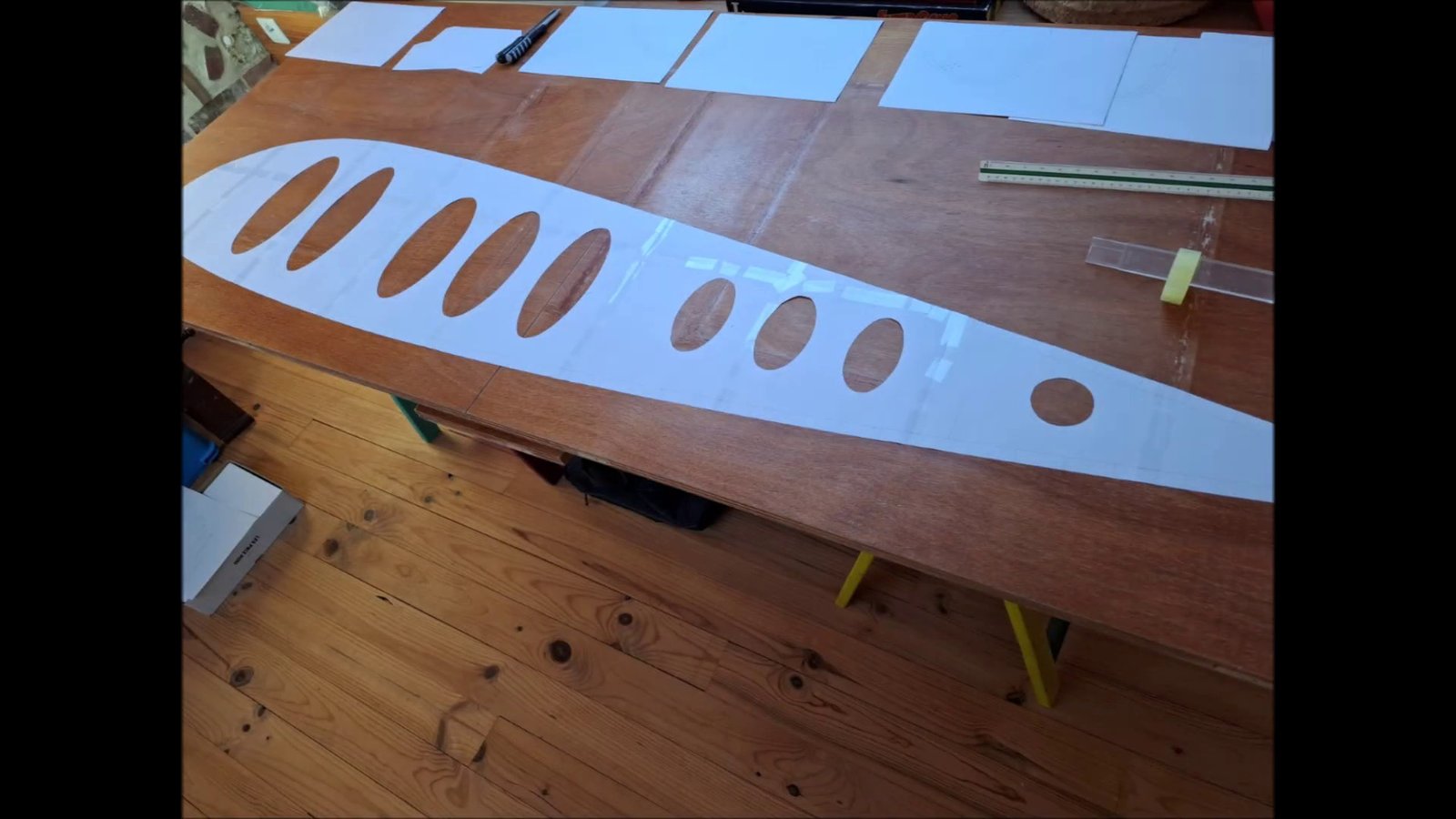

Первый задокументированный прототип gnuA7 от Николя Ледюэ (Нормандия, Франция). Размер S-M 24 м2.

«Рождение чайки»

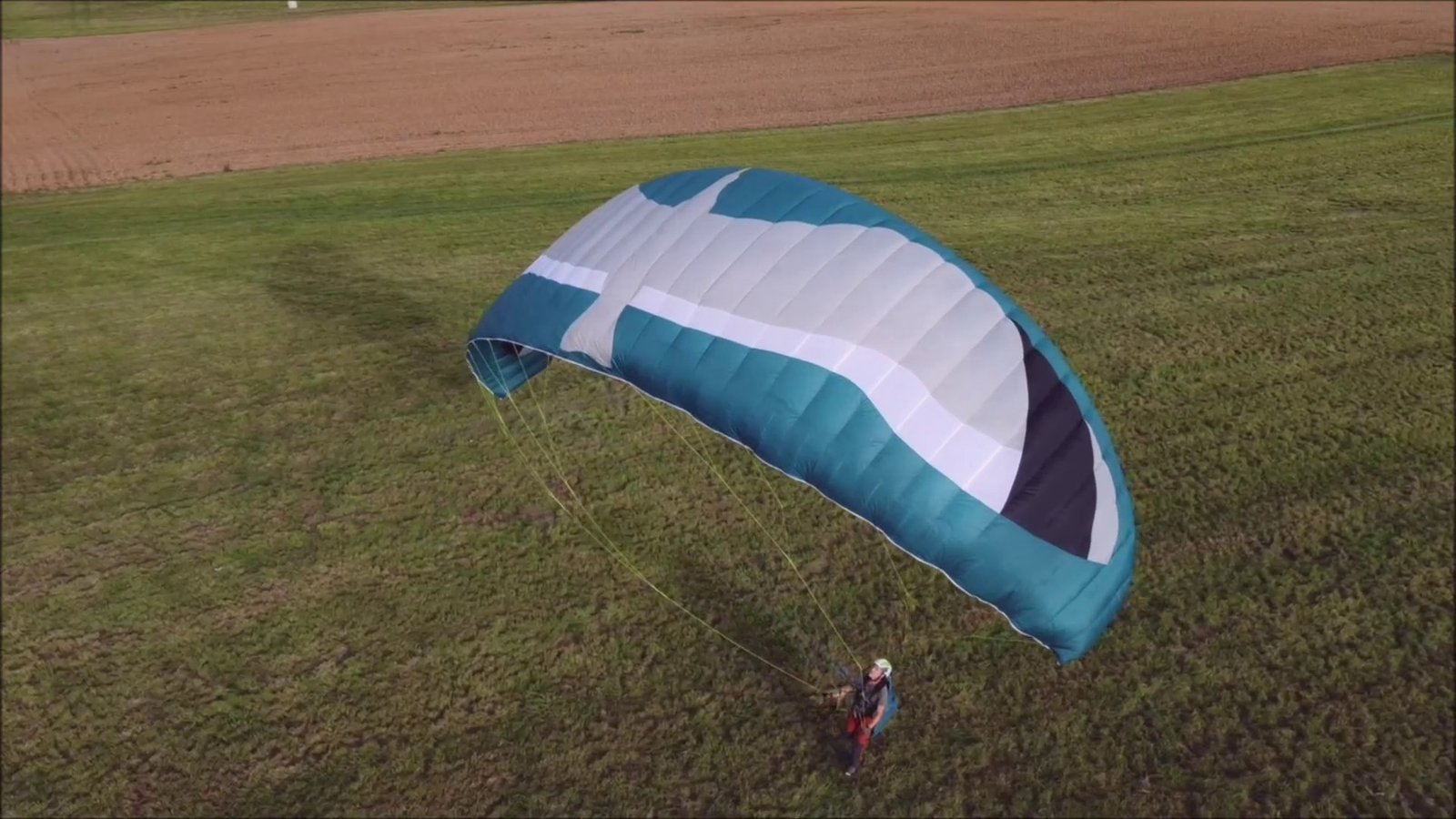

Фото 1
1
 Фото 2
2
Фото 3
3

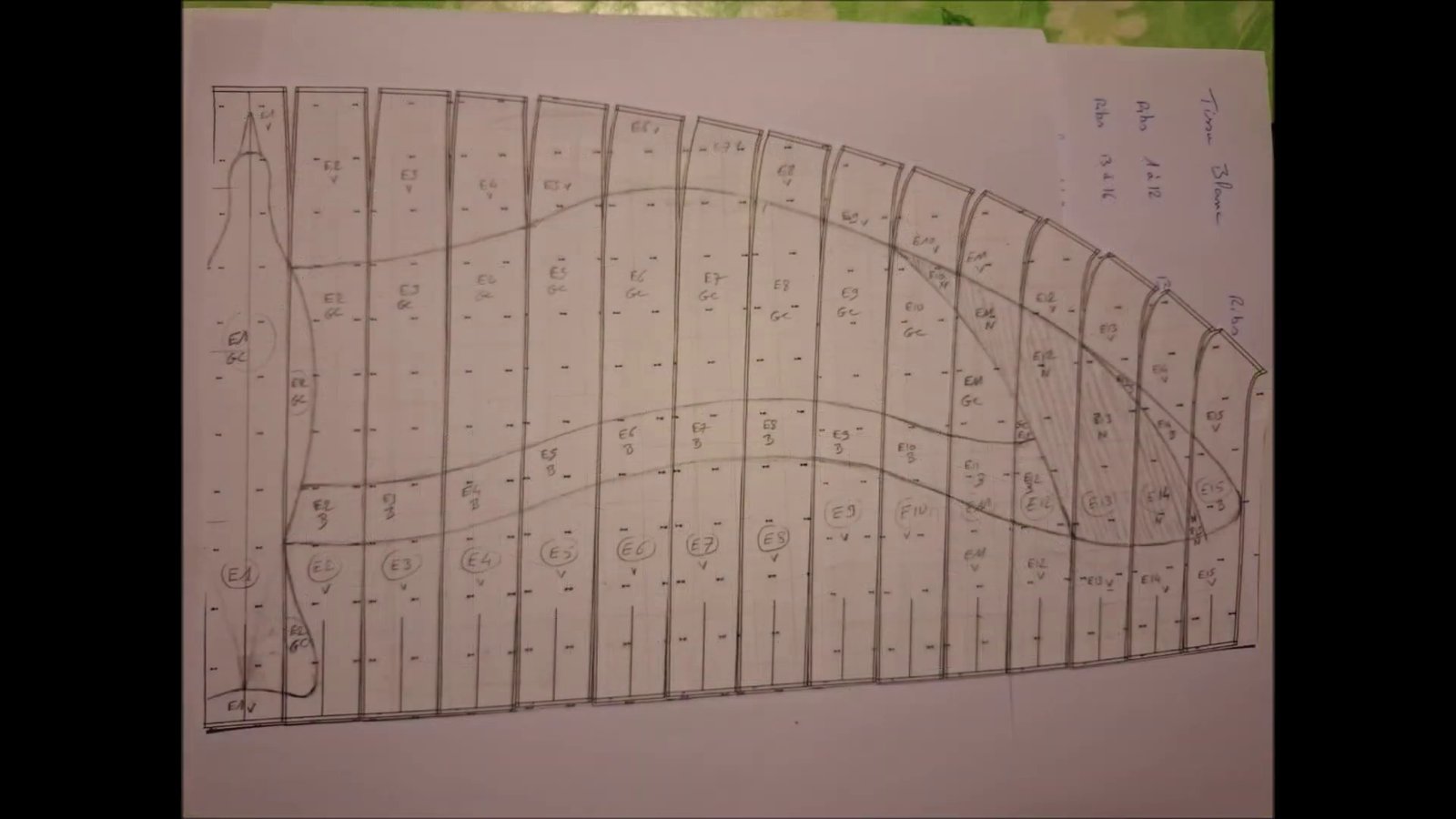

 Фото 4
4

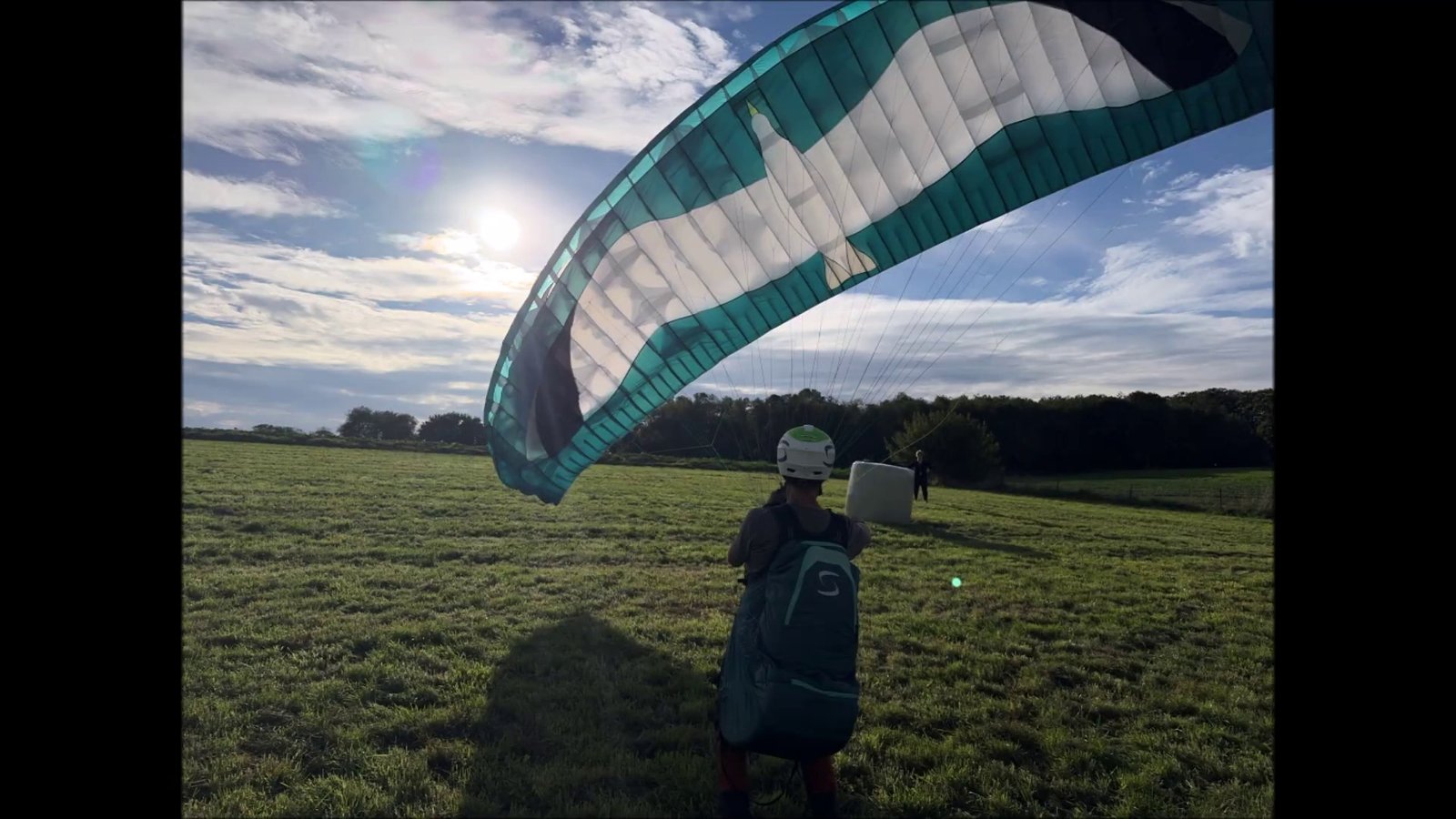

Фото 5
5
 Фото 6
6

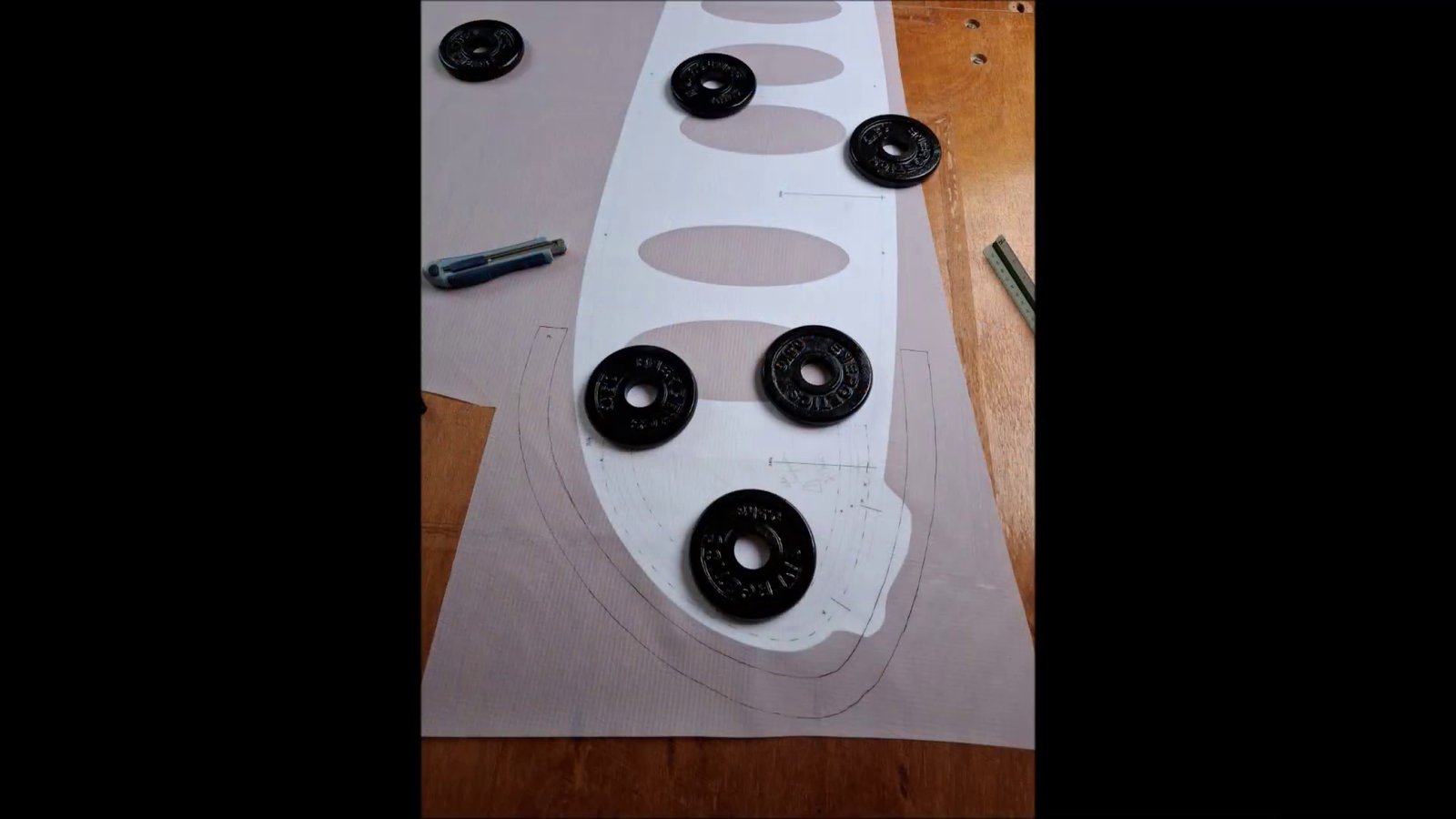

Фото 7
7
 Фото 8
8
Фото 9
9
 Фото 10
10
Фото 11
11
 Фото 12
12
Фото 13
13
 Фото 14
14

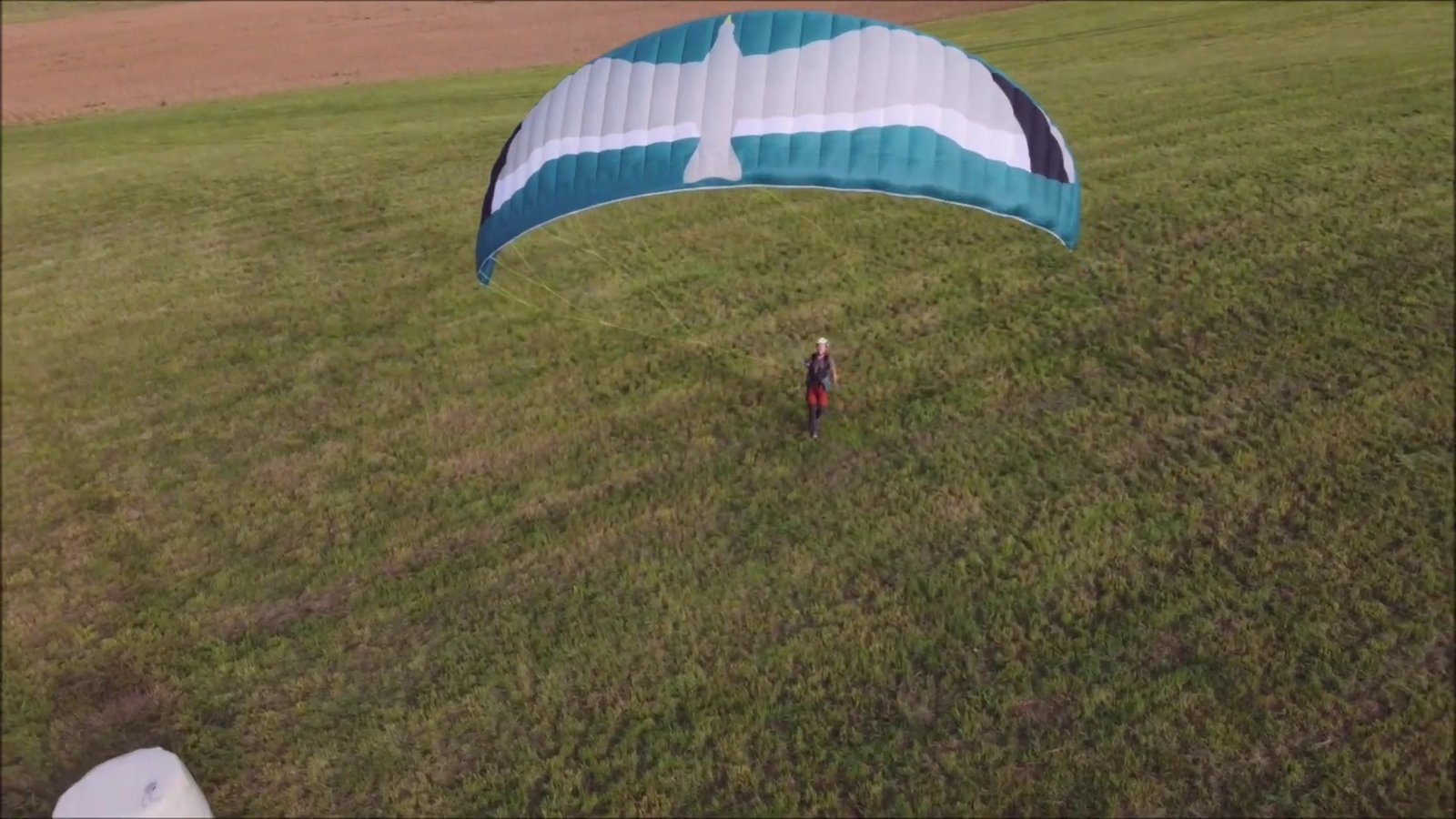

Фото 15
15
 Фото 16
16
Фото 17
17
 Фото 18
18

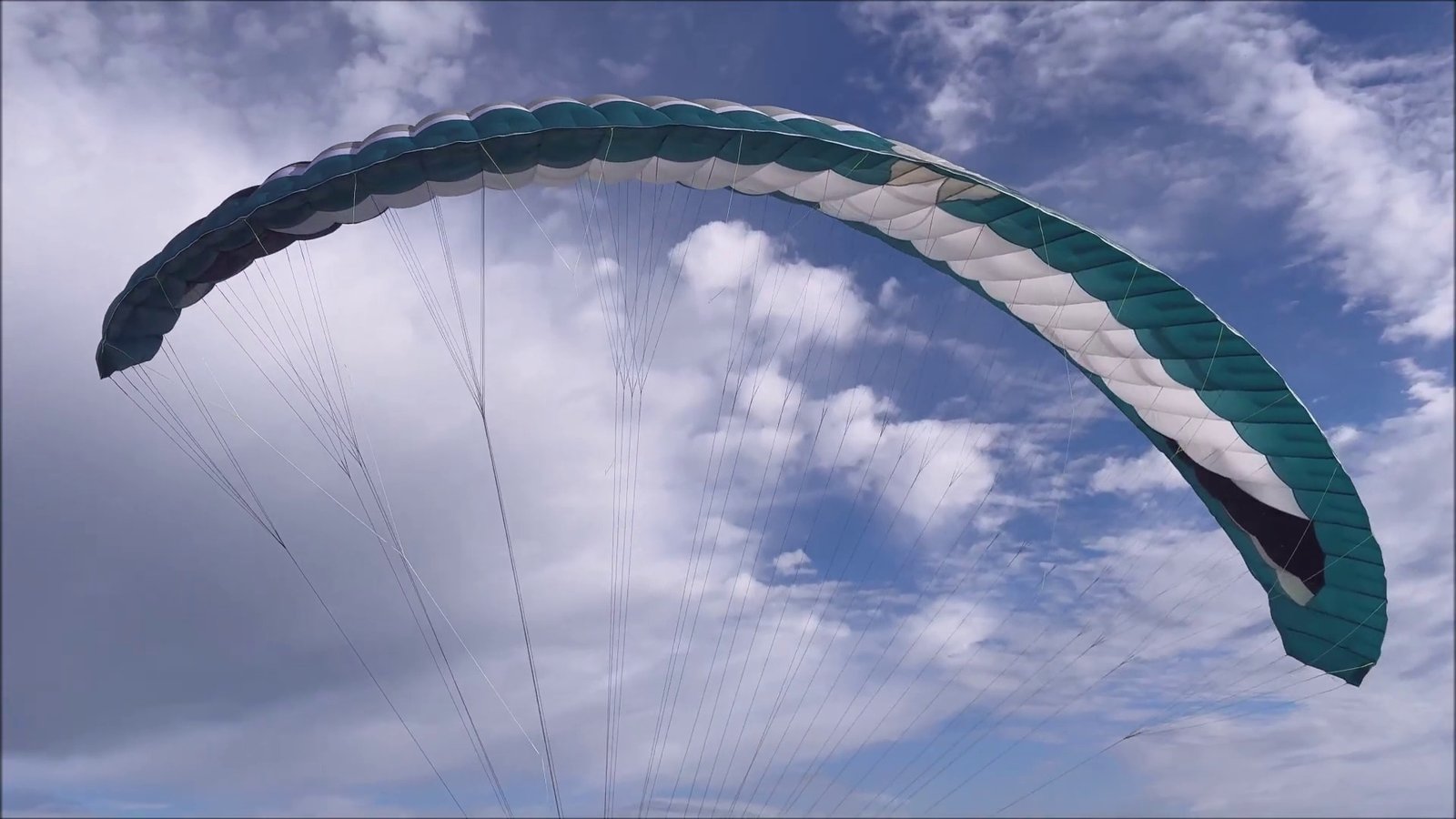

Фото 19
19
 Фото 20
20
Фото 21
21

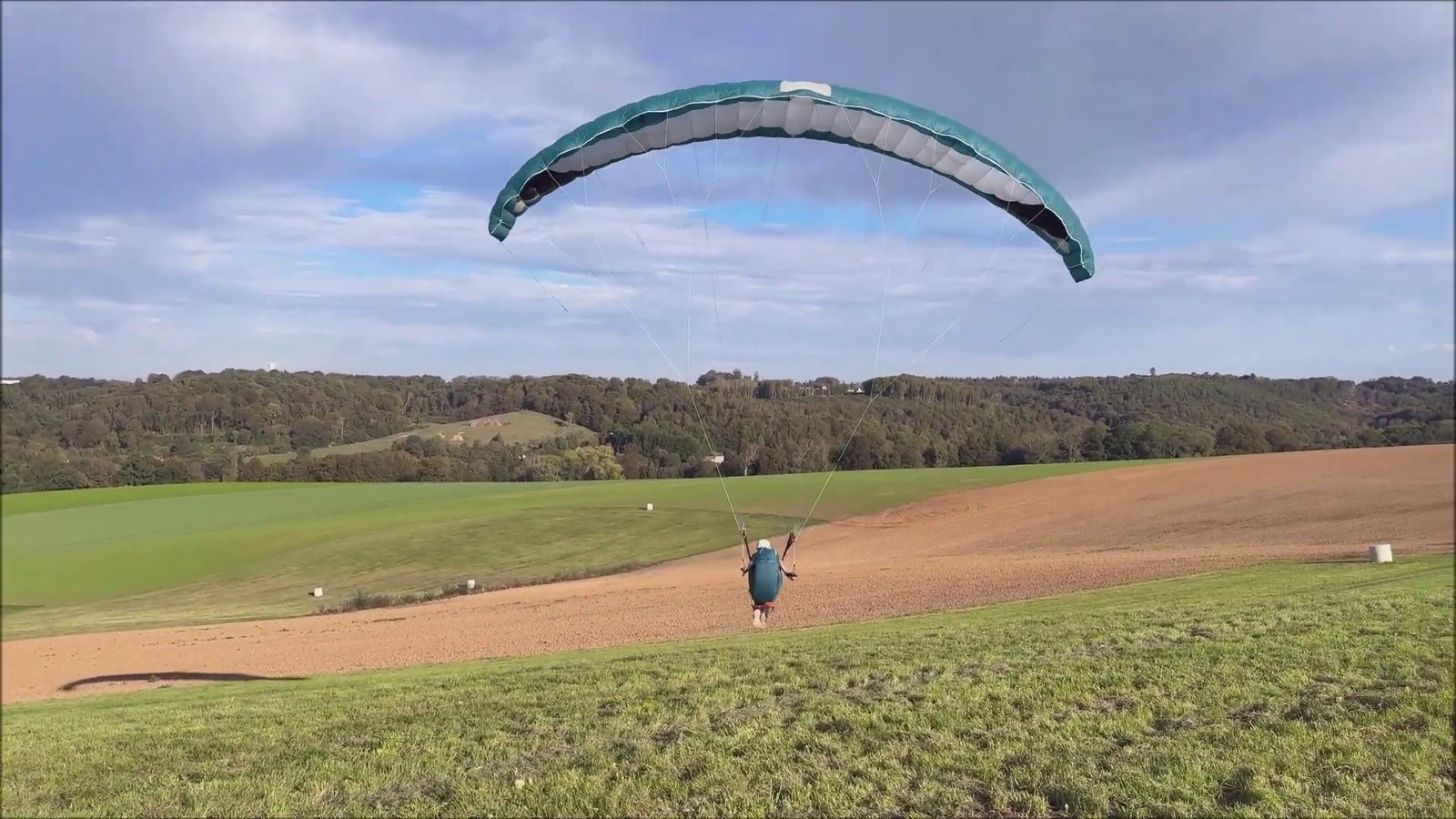

 Фото 22
22
Фото 23
23

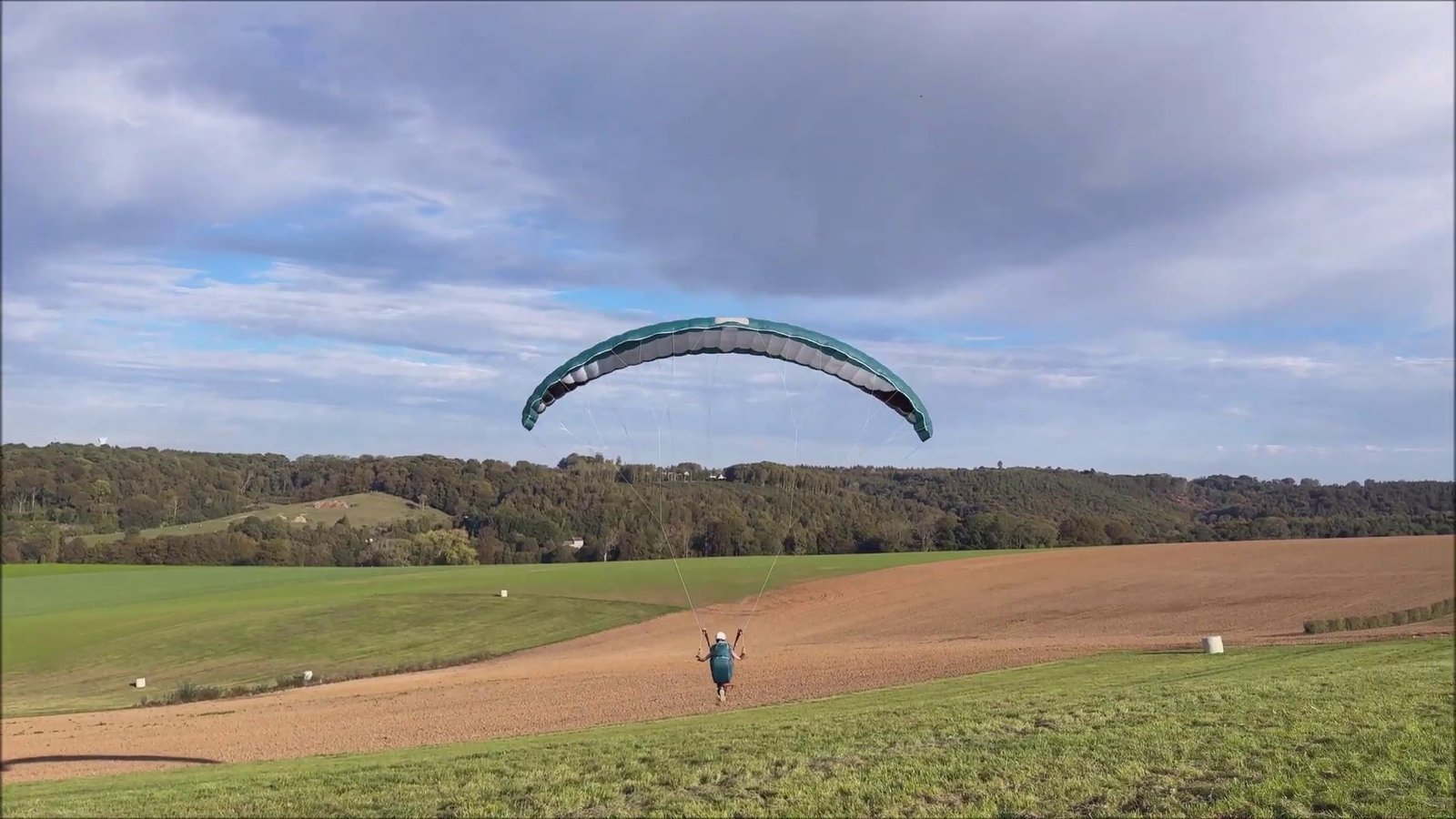

 Фото 24
24
Фото 25
25

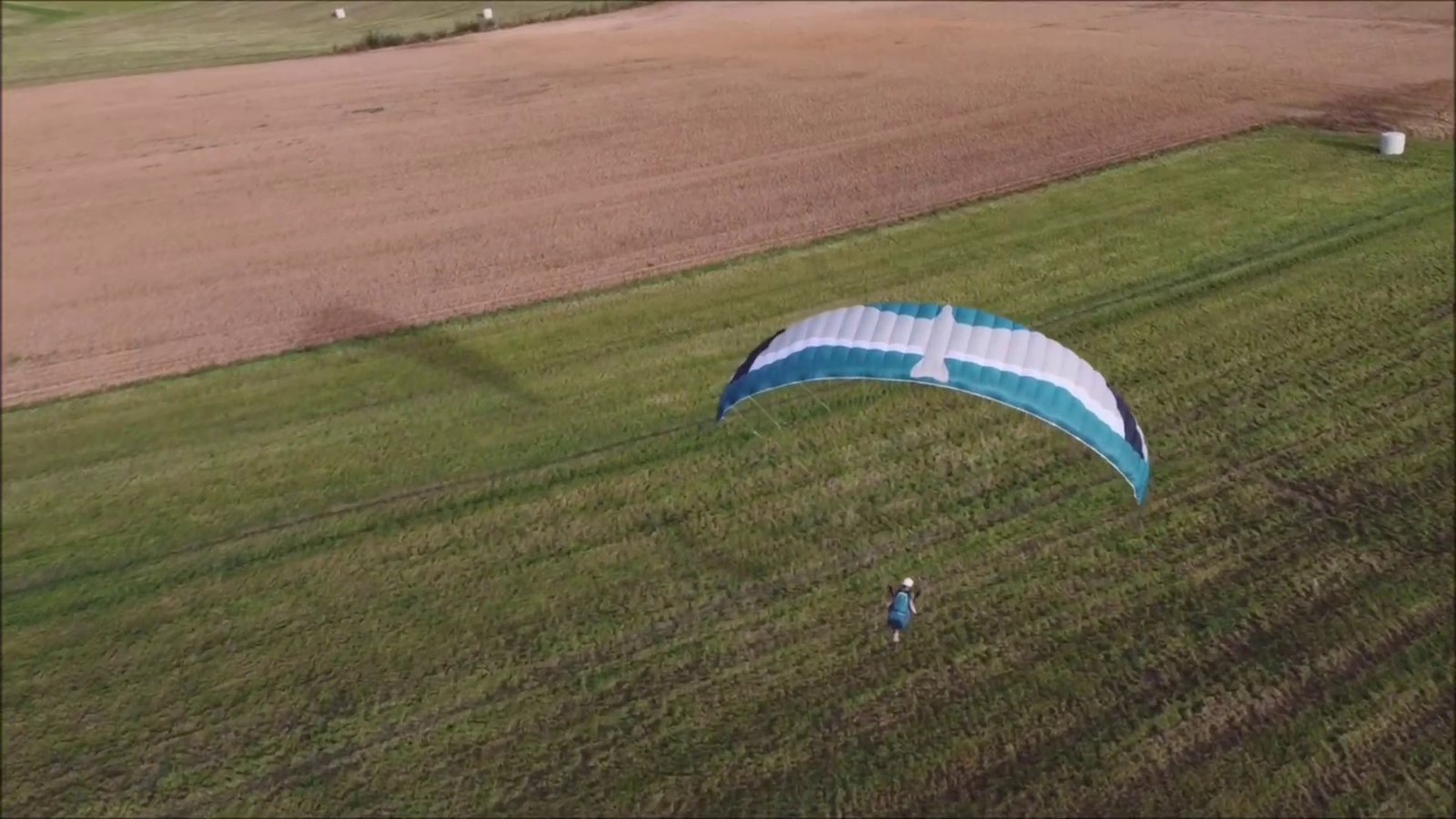

 Фото 26
26
Фото 27
27

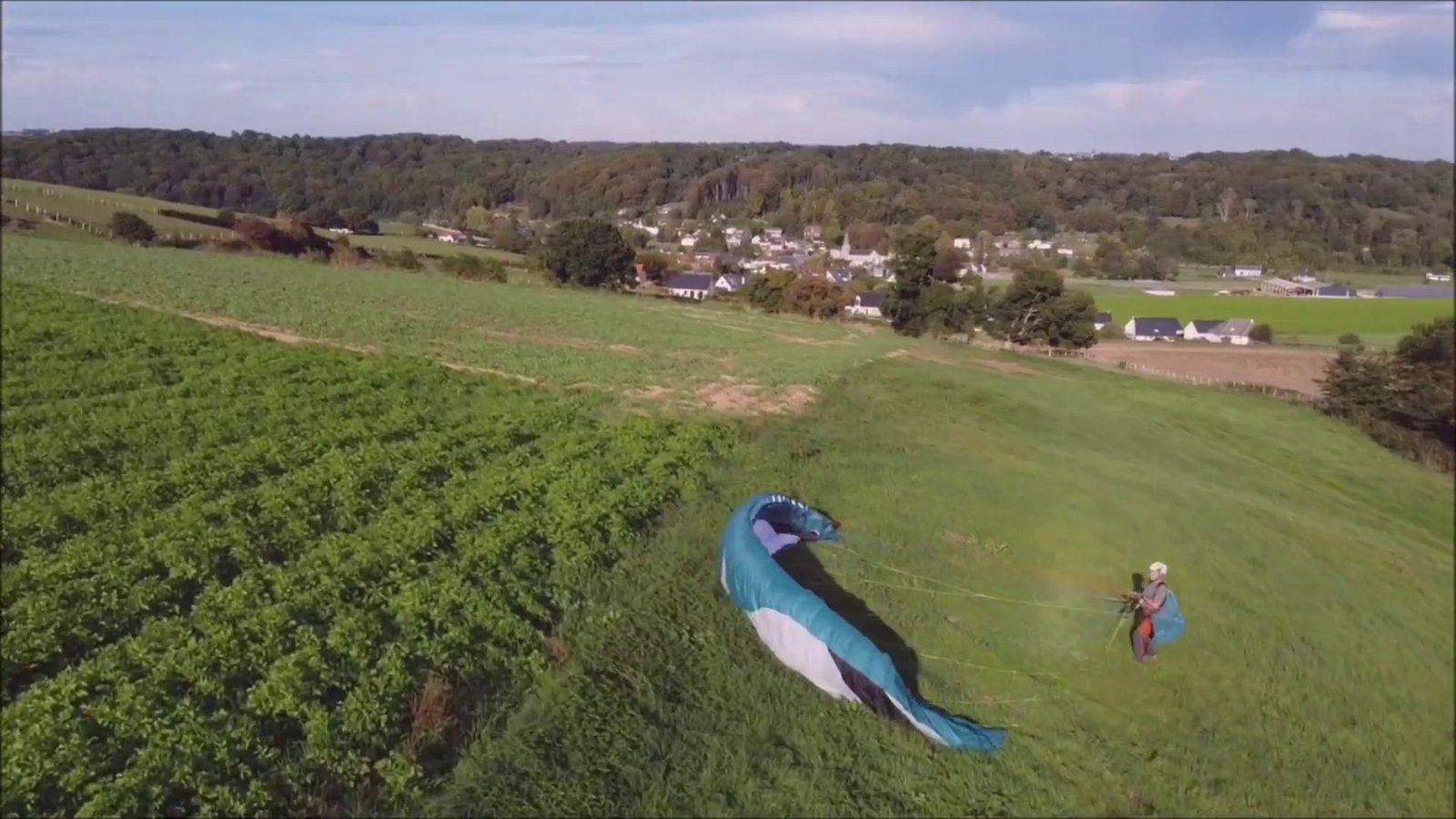

 Фото 28
28
Фото 29
29

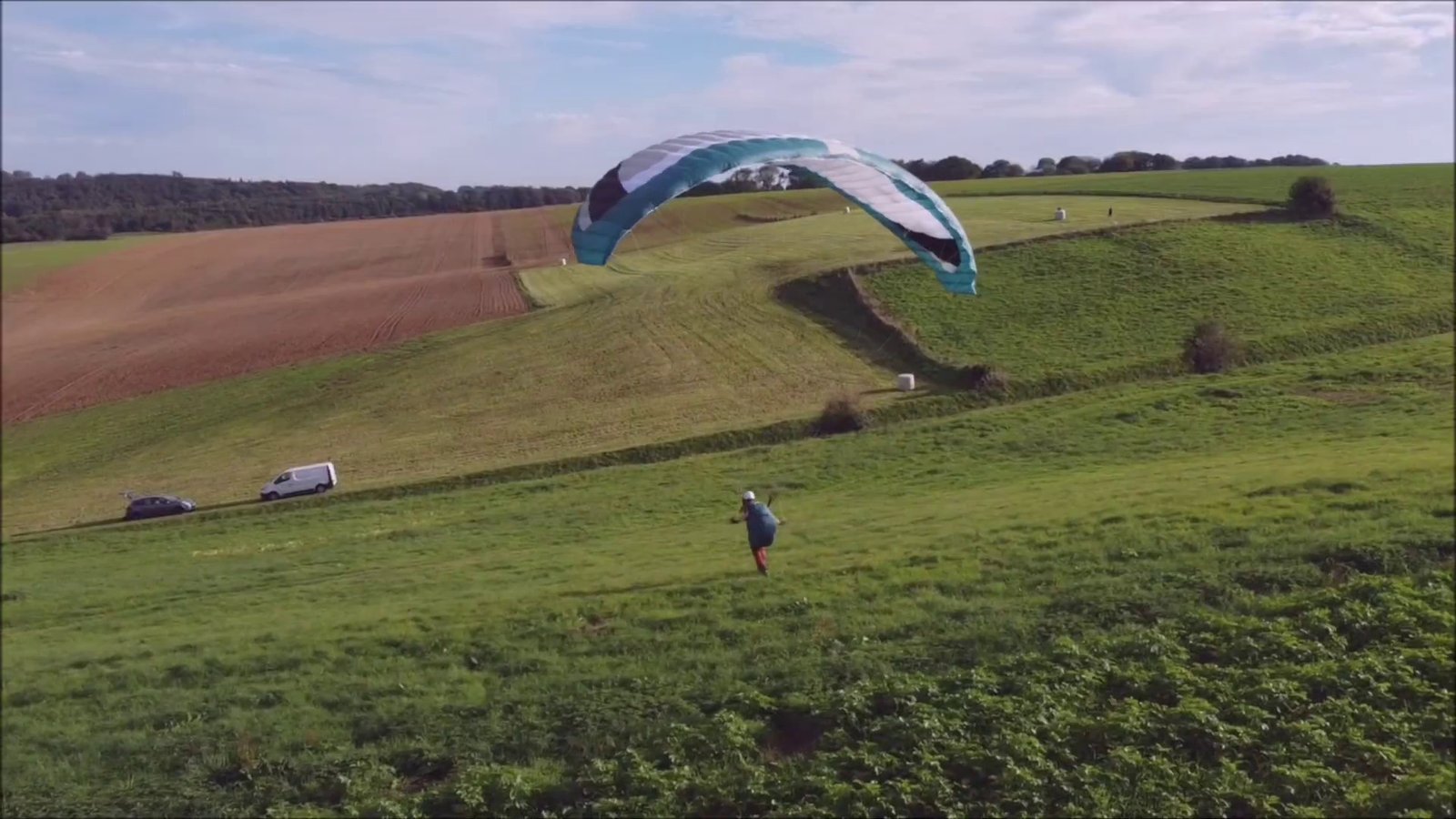

 Фото 30
30
Фото 31
31

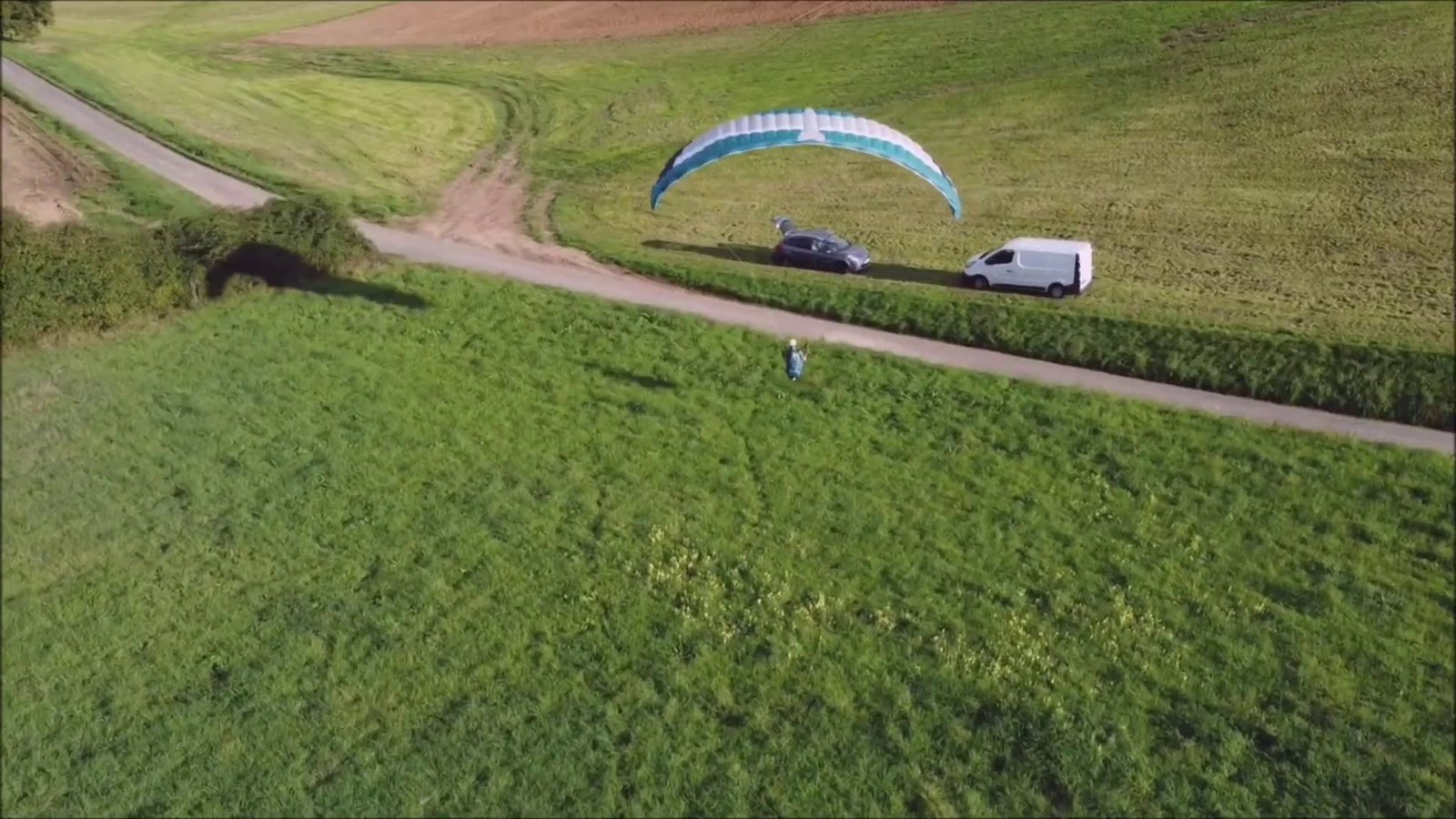

 Фото 32
32
Фото 33
33

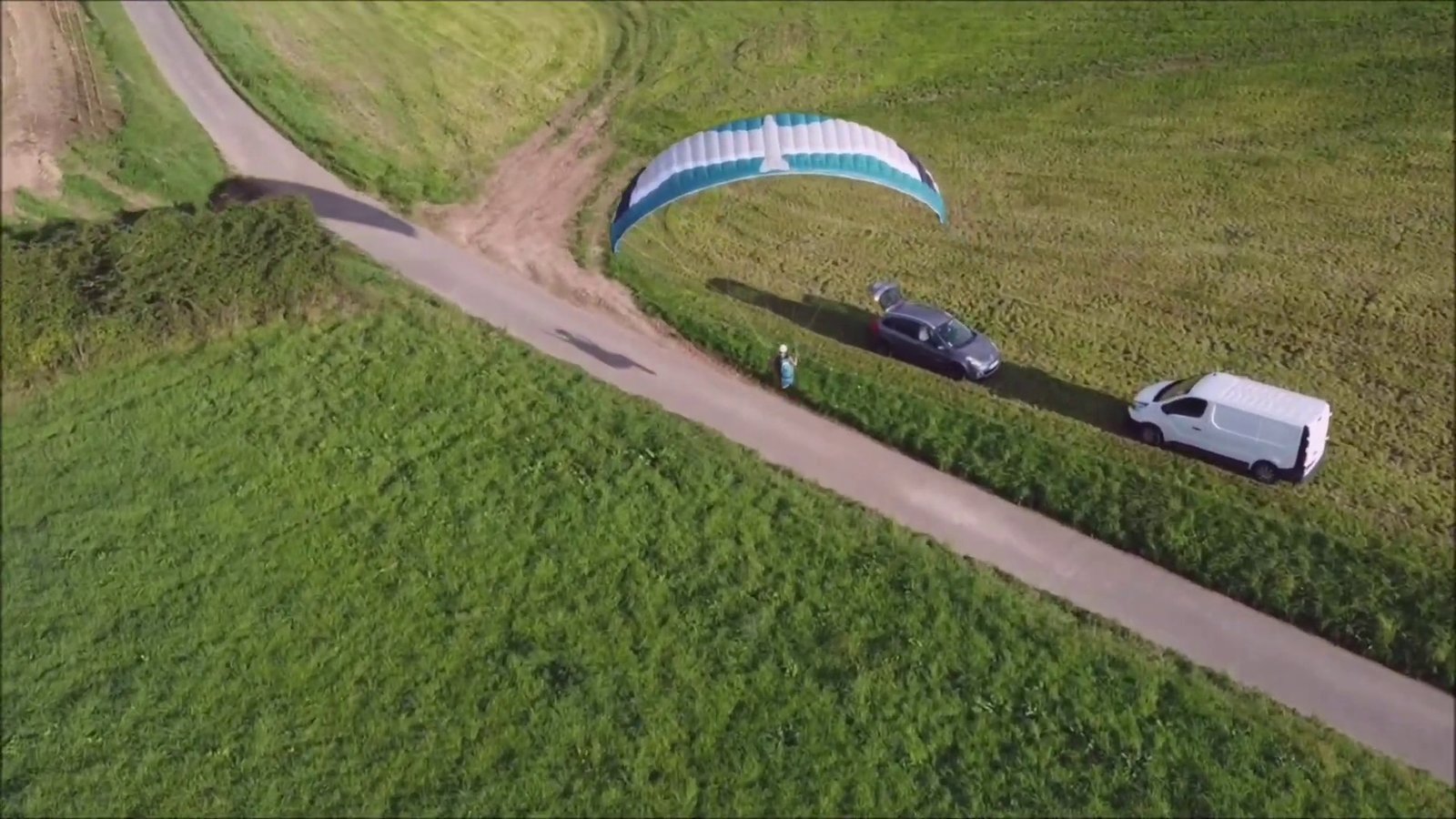

 Фото 34
34
Фото 35
35

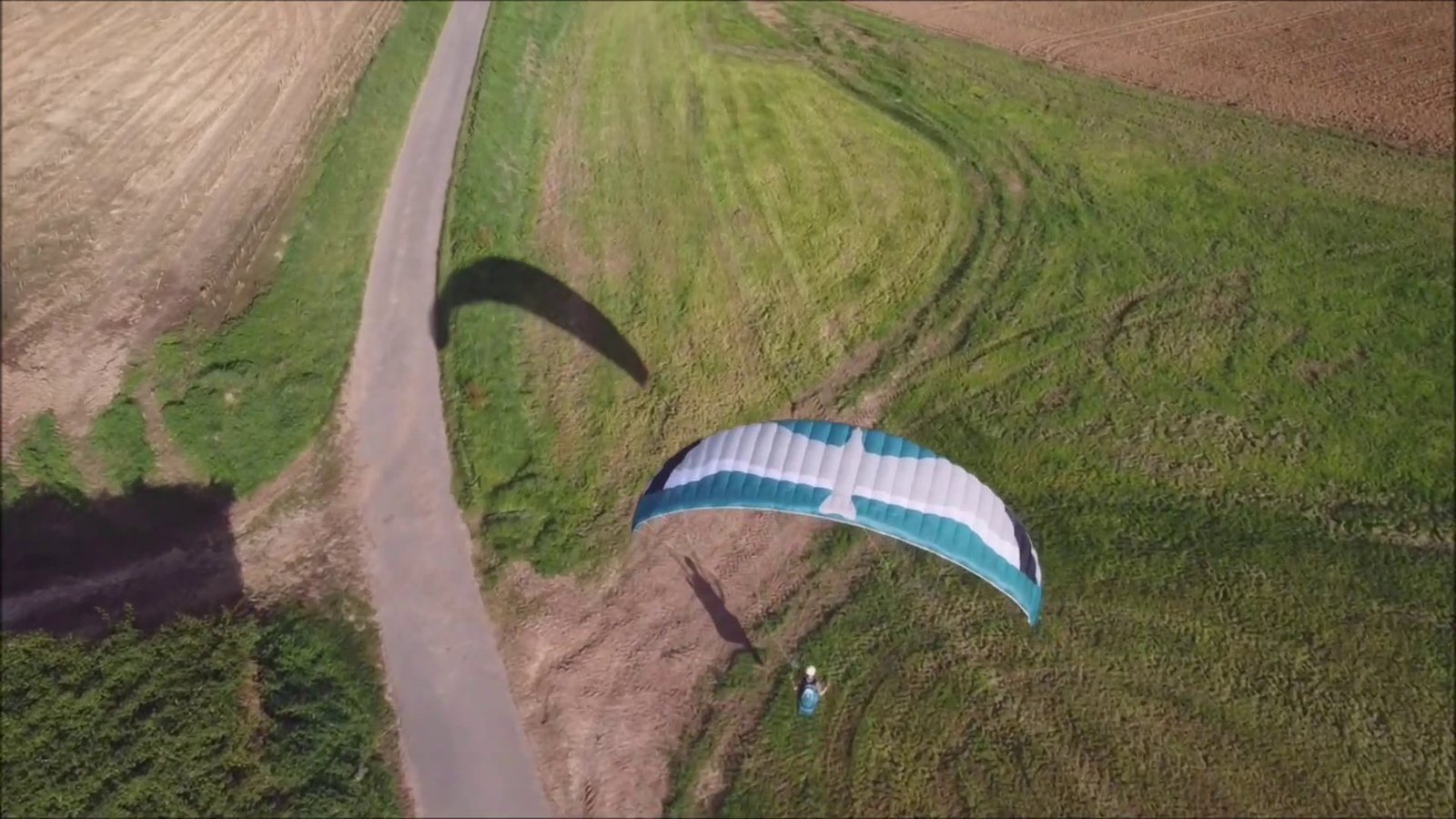

 Фото 36
36

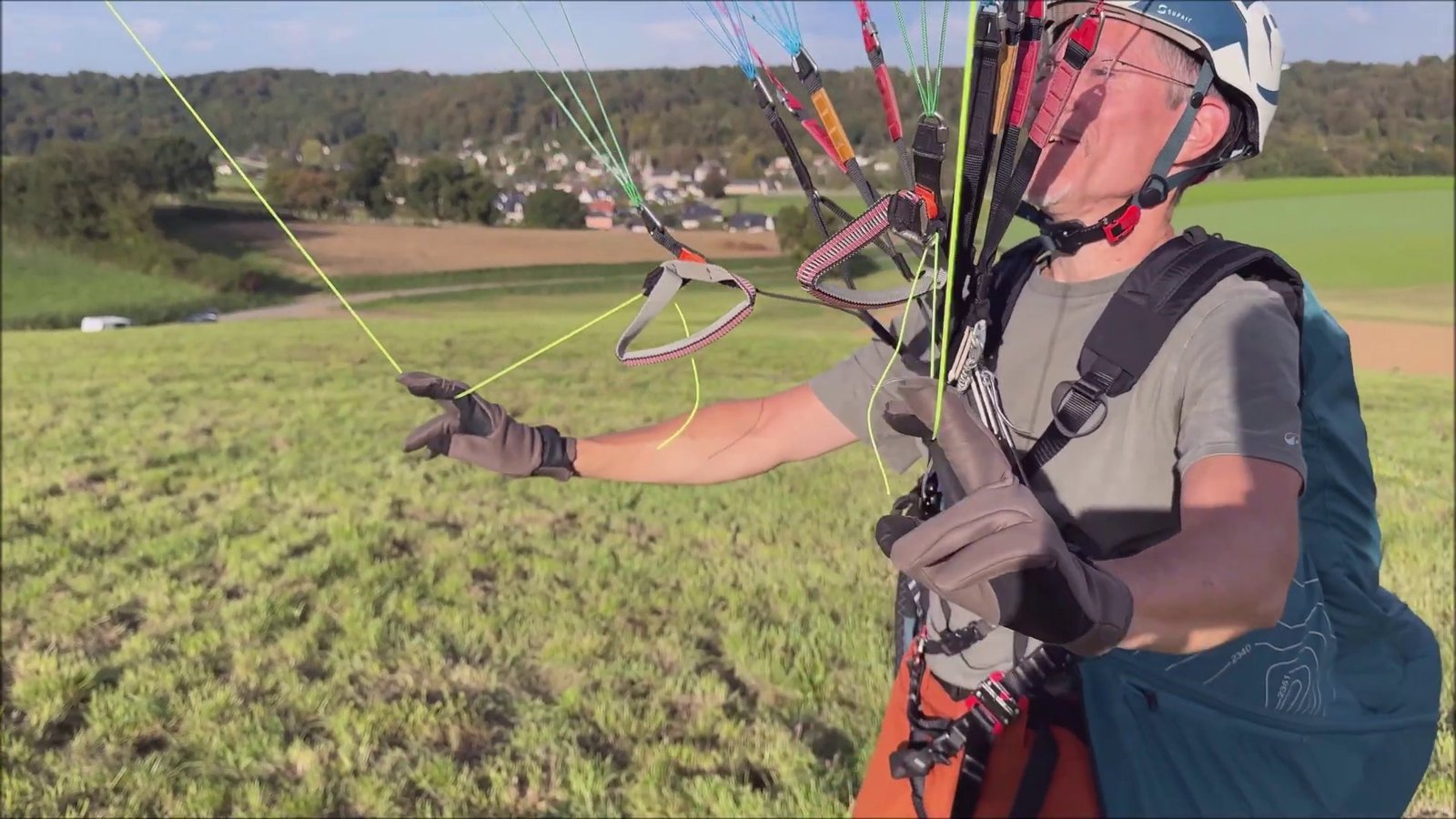

Фото 37
37
 Фото 38
38
Фото 39
39
 Фото 40
40



Спасибо Николя Ледюэ за то, что поделился своим проектом.


ЗАМЕТКА ЛАБОРАТОРИИ: Построить параплан дома — это очень сложная задача (даже простую оболочку), и требует многих часов работы. Требуется предварительный опыт, и большая изобретательность. Как всегда помните, что: Свободный полёт связан с рисками, которые можно узнать и контролировать только при соответствующем обучении в признанной школе. Не испытывайте крылья, не зная их работы. Постройка и испытание экспериментальных крыльев без сертификации требуют глубоких знаний того, что изготавливается.
