Laboratori d'envol gnu-A7

Größe	XS	S-M	M	L
Fläche (m2)	22 m2	24 m2	26 m2	30 m2
K-Faktor	0.902169868	0.942285695	0.980762047	1.053507434
Flache Spannweite (m)	9.73	10.16	10.57	11.36
Flaches AR	4.30	4.30	4.30	4.30
Zellen	33	33	33	33
Geschlossene Zellen	5 (2.5 an jeder Flügelspitze)	5 (2.5 an jeder Flügelspitze)	5 (2.5 an jeder Flügelspitze)	5 (2.5 an jeder Flügelspitze)
Gewichtsbereich (Kg)	50-70	60-85	70-100	90-120
Tragegurte	4	4	4	4
Leinenkonfiguration	4-5-4-3	4-5-4-3	4-5-4-3	4-5-4-3
Obersegel und Untersegel	ripstop 40 gr/m2	ripstop 40 gr/m2	ripstop 40 gr/m2	ripstop 40 gr/m2
Rippen	ripstop 40 gr/m2 hart	ripstop 40 gr/m2 hart	ripstop 40 gr/m2 hart	ripstop 40 gr/m2 hart
Leinen (m)	301 m	315 m	328 m	352 m
Zertifizierung	Nein	Nein	Nein	Nein

3. DATENDATEIEN UND PLÄNE

LEparagliding-3.21T Eingabe- und Ausgabedateien. DXF 2D und 3D bearbeitete Dateien, bereit zum Bauen. PDF vollständiger Bericht und Pläne. PDF bereit zum Drucken in einem A4-Mosaik.

Größe	S	S-M	M	L
Präprozessor- und leparagliding Datendateien	leparagliding.txt	leparagliding.txt	pre-data.txt leparagliding.txt	leparagliding.txt
Profil (*)	gnua.txt (x 0.9)	gnua.txt (x 0.9)	gnua.txt (x 0.9)	gnua.txt (x 0.9)
Ausgabe txt-Dateien		lep-out.txt lines.txt	lep-out.txt lines.txt
PDF-Designbericht und Pläne		20241021 gnuA7-24.pdf	20230109 gnuA7-26.pdf
Alle Dateien in einer Zip. Enthält DXF-Pläne und PDFs		20241021 gnuA7-24.zip	20230109 gnuA7-26.zip

(*) Neues gnua mit 140 Punkten

Hier alle Panels, Rippen, V-Rippen, H-Gurte und Stangentaschen, bereit zum Drucken in A4-Mosaiken (Größe 26 m2)

Extra_01-08.pdf	Extra_09-17.pdf	H-straps.pdf	Intra_01-08.pdf
Intra_09-17.pdf	calibration.pdf	Perfils_01-06.pdf	Perfils_07-12.pdf
Perfils_13-17.pdf	Pockets.pdf	V-ribs.pdf

4. KONSTRUKTION

Im Oktober 2026 haben wir mindestens einen gnuA7-Prototyp im Flug!
Ich möchte Sie daran erinnern, dass die Pläne frei verfügbar sind für private Erbauer und Unternehmen, mit oder ohne Änderungen, für persönliche oder kommerzielle Nutzung

5. KIT DREI TRAGEGURTE UND 2-3-2 LEINEN (Größe 26 m2)

Optional, und ohne die Flügelstruktur und Diagonalen zu verändern, ist es möglich, ein Kit mit drei Tragegurten unter Verwendung einer minimalistischen 2-3-2 Leinenkonfiguration zu installieren.
leparagliding - 3r.txt lines - 3r.txt

6. gnuA7 PROTOTYP VON NICOLAS LEDUEY (FRANKREICH) - OKTOBER 2026

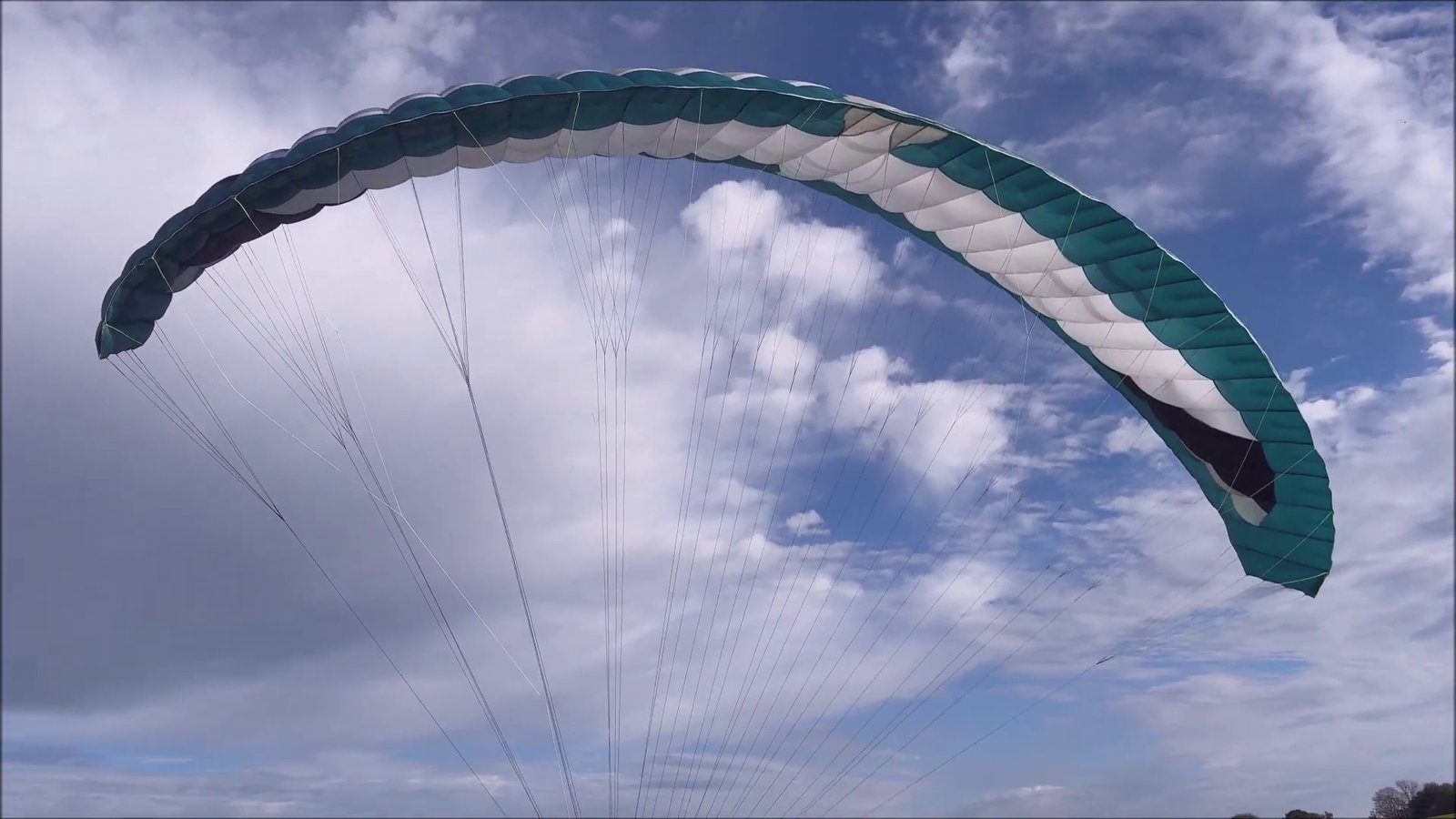

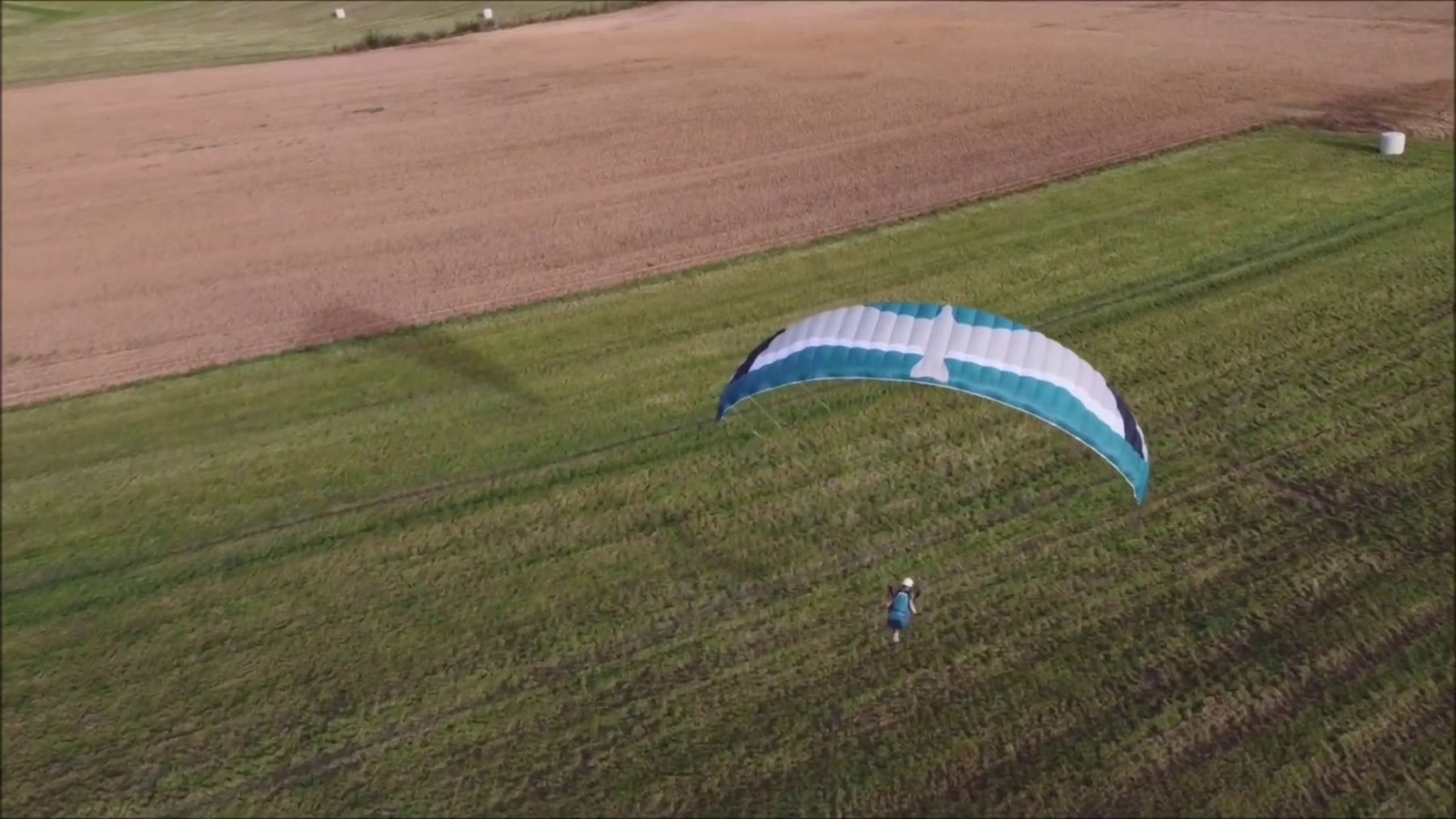

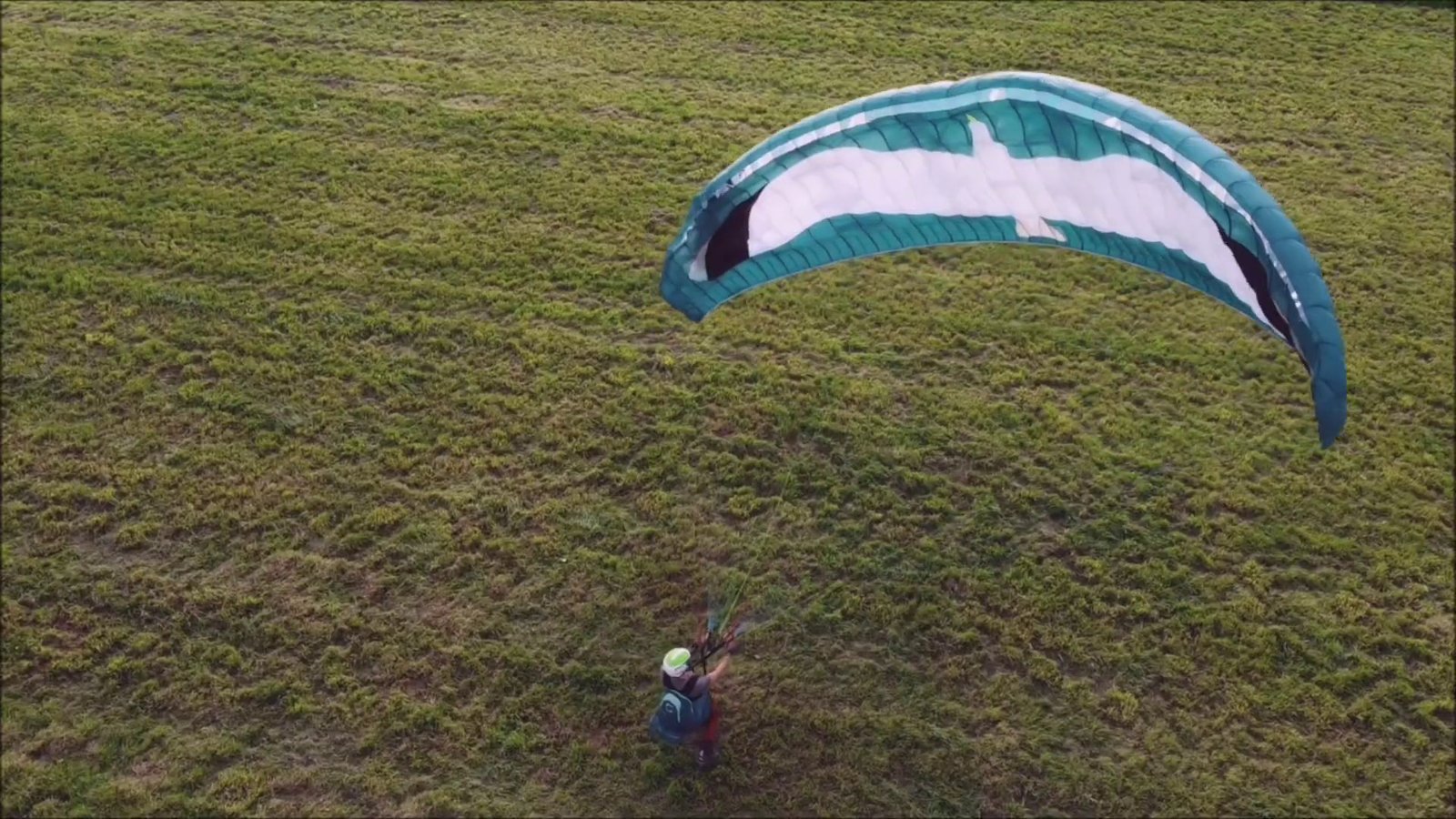

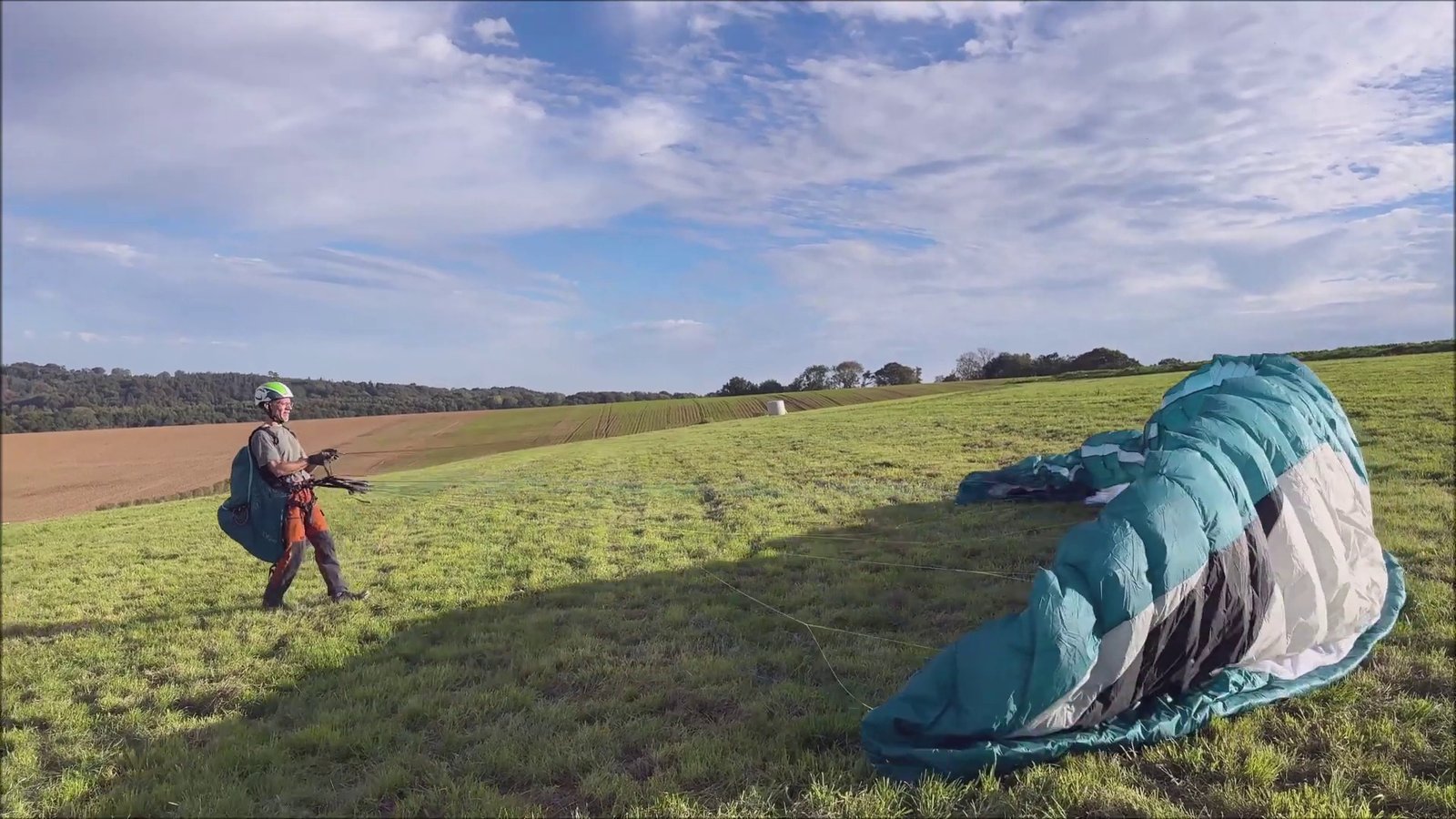

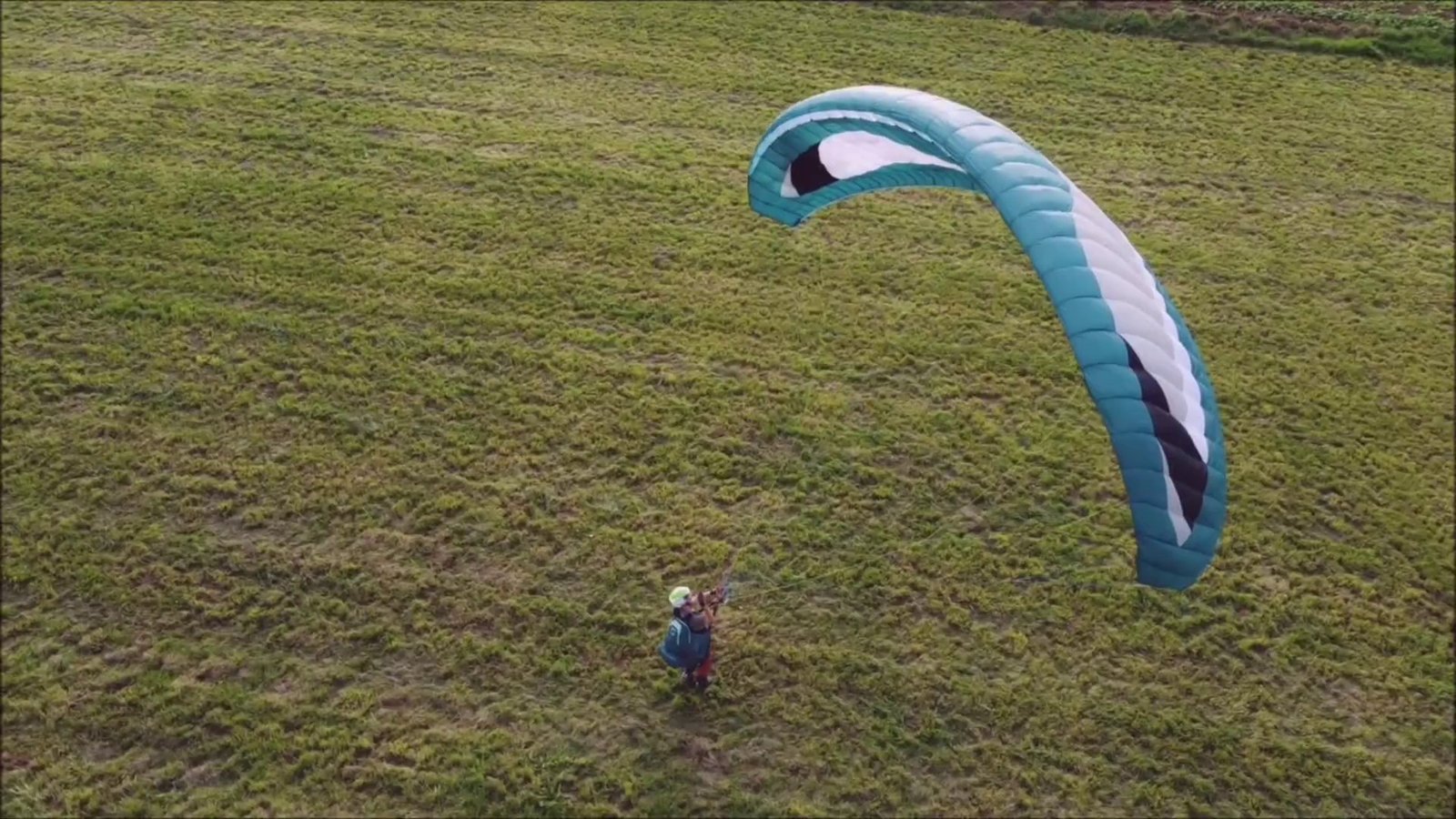

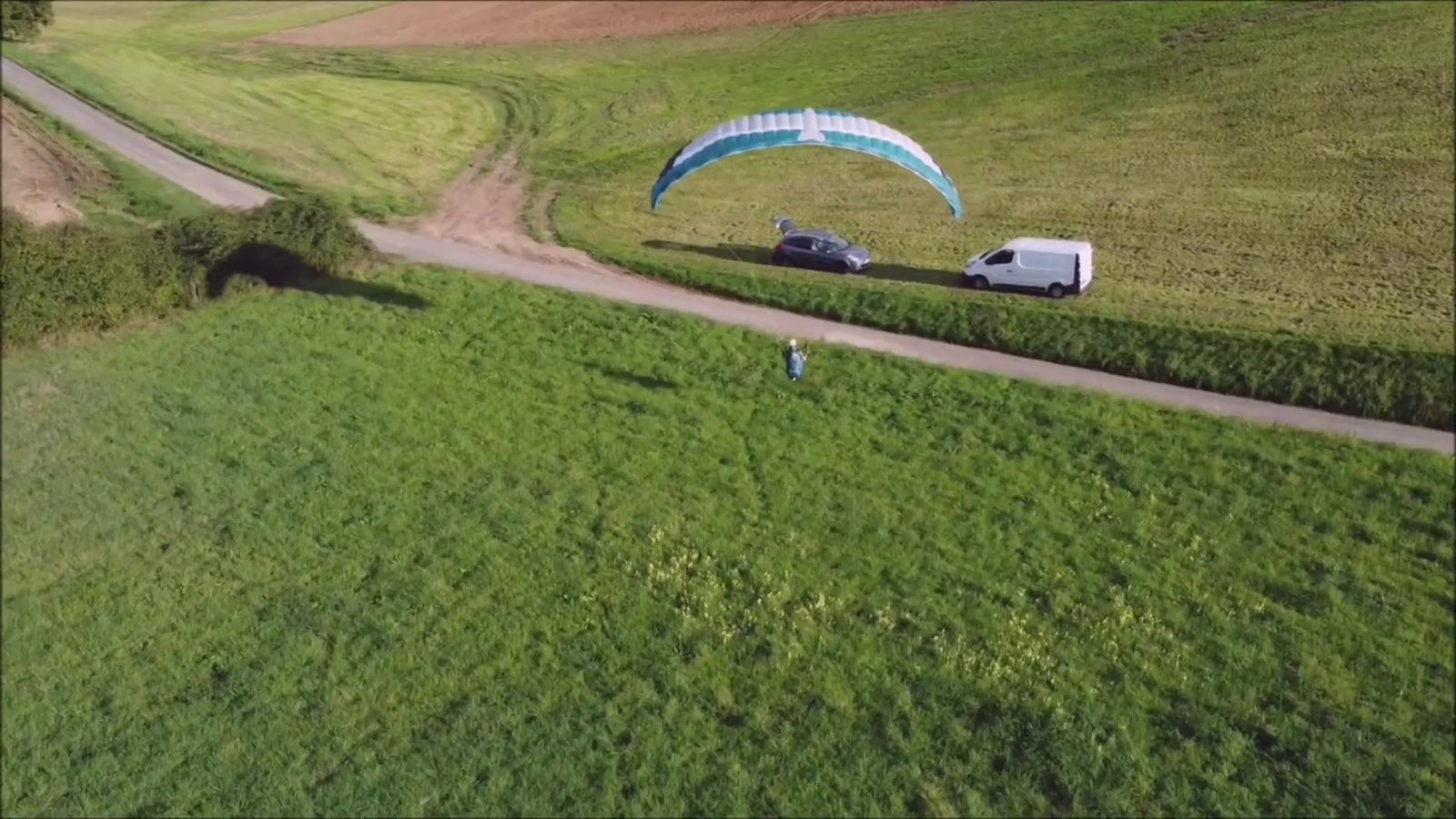

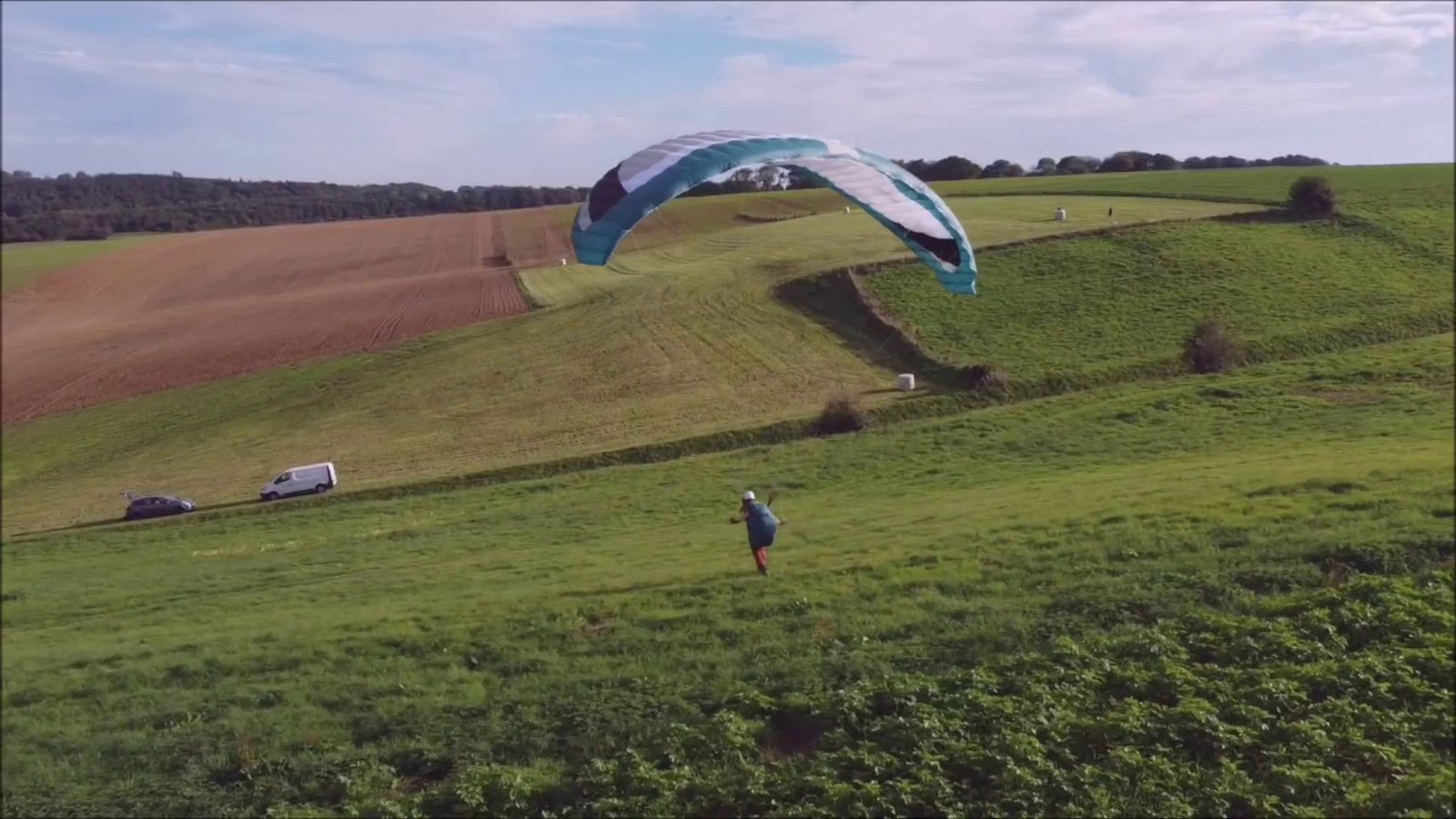

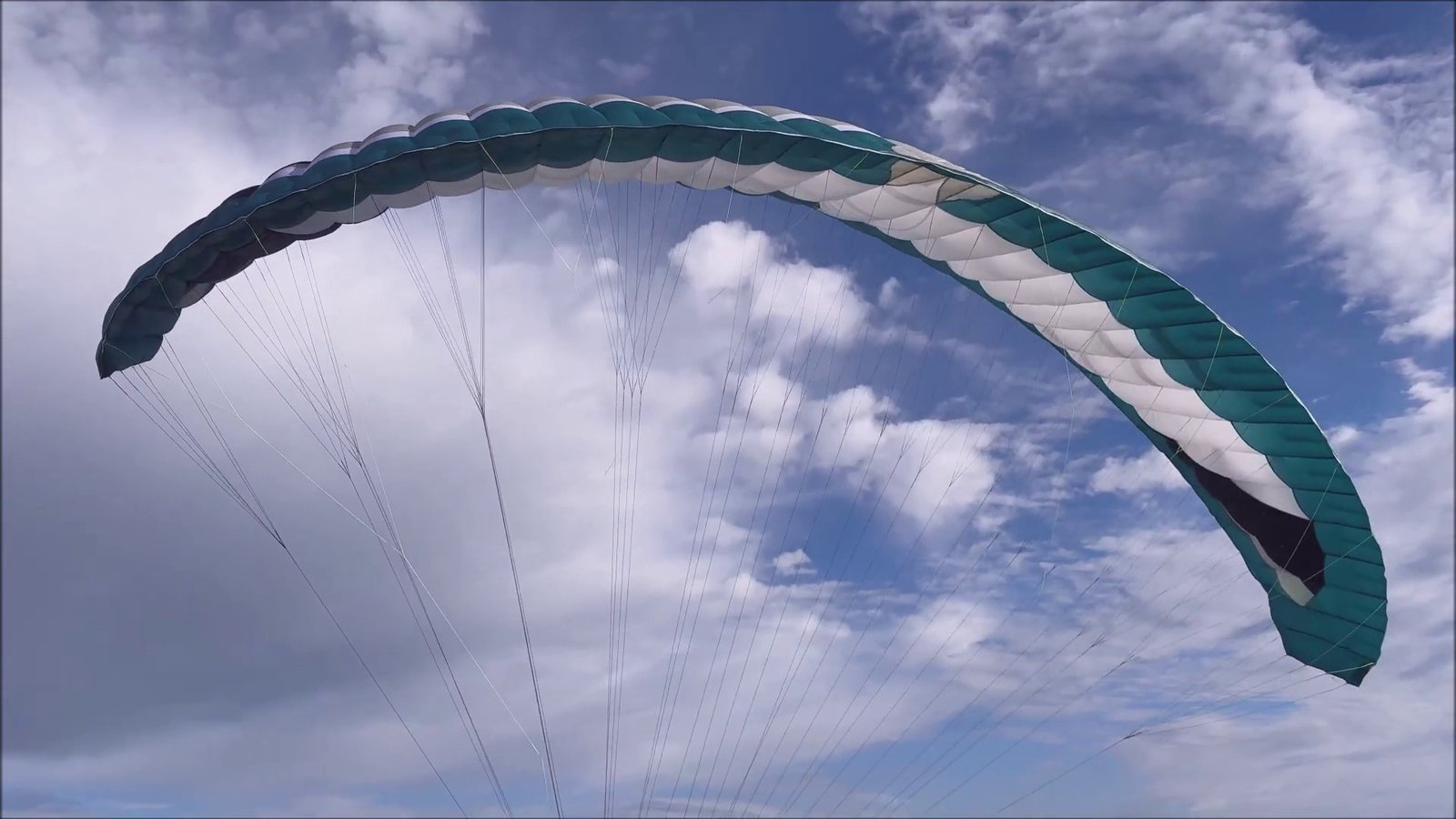

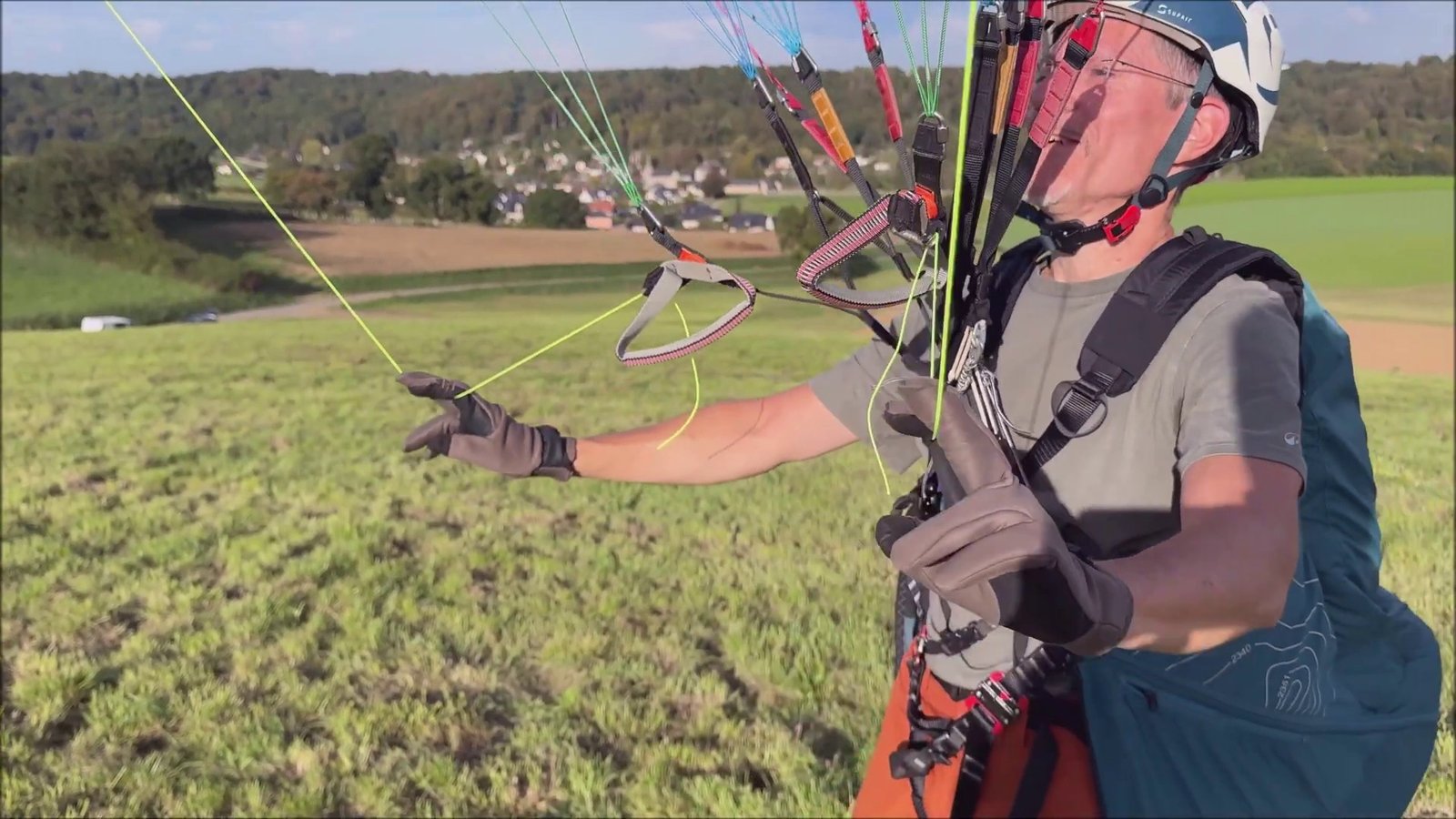

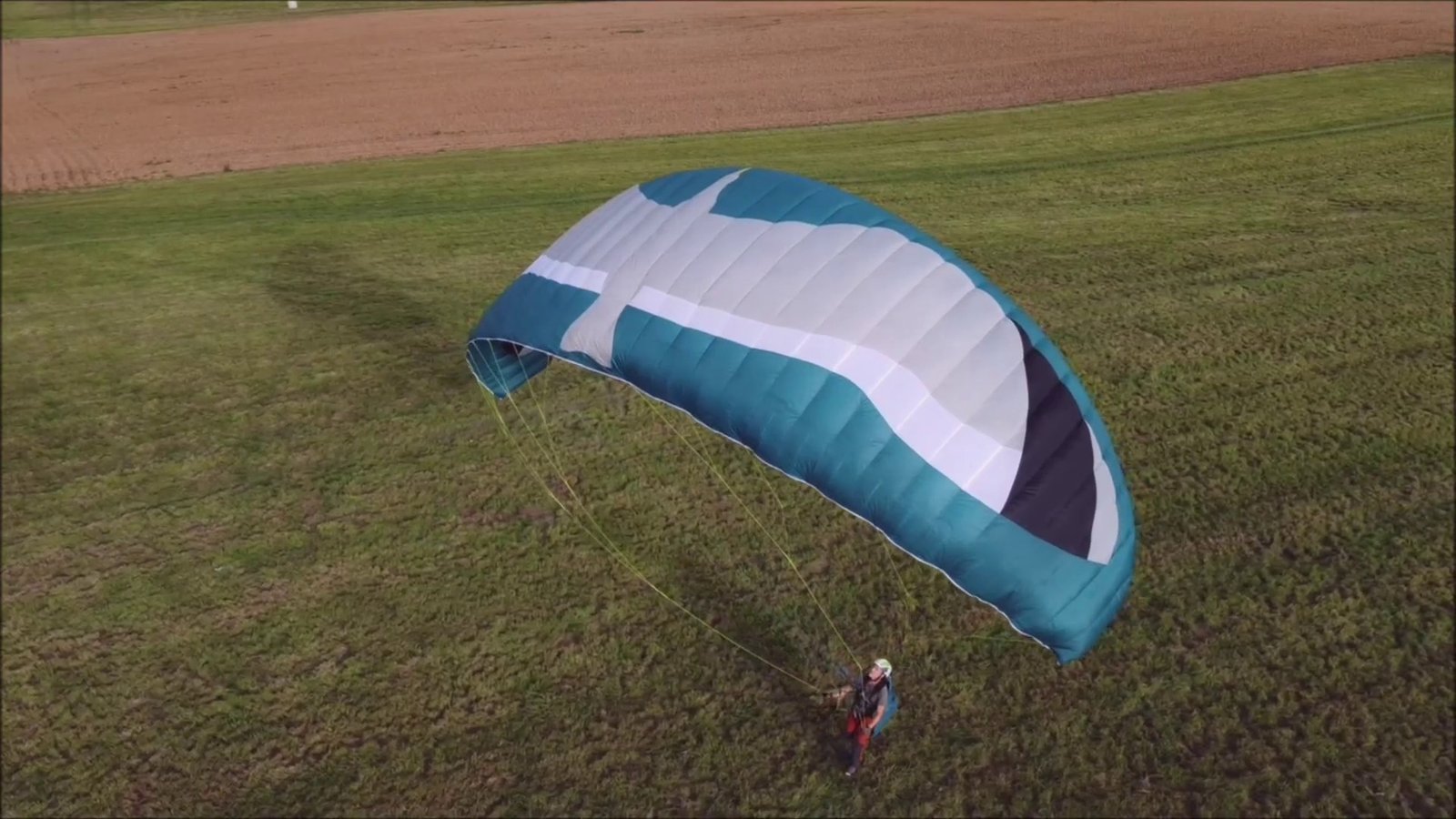

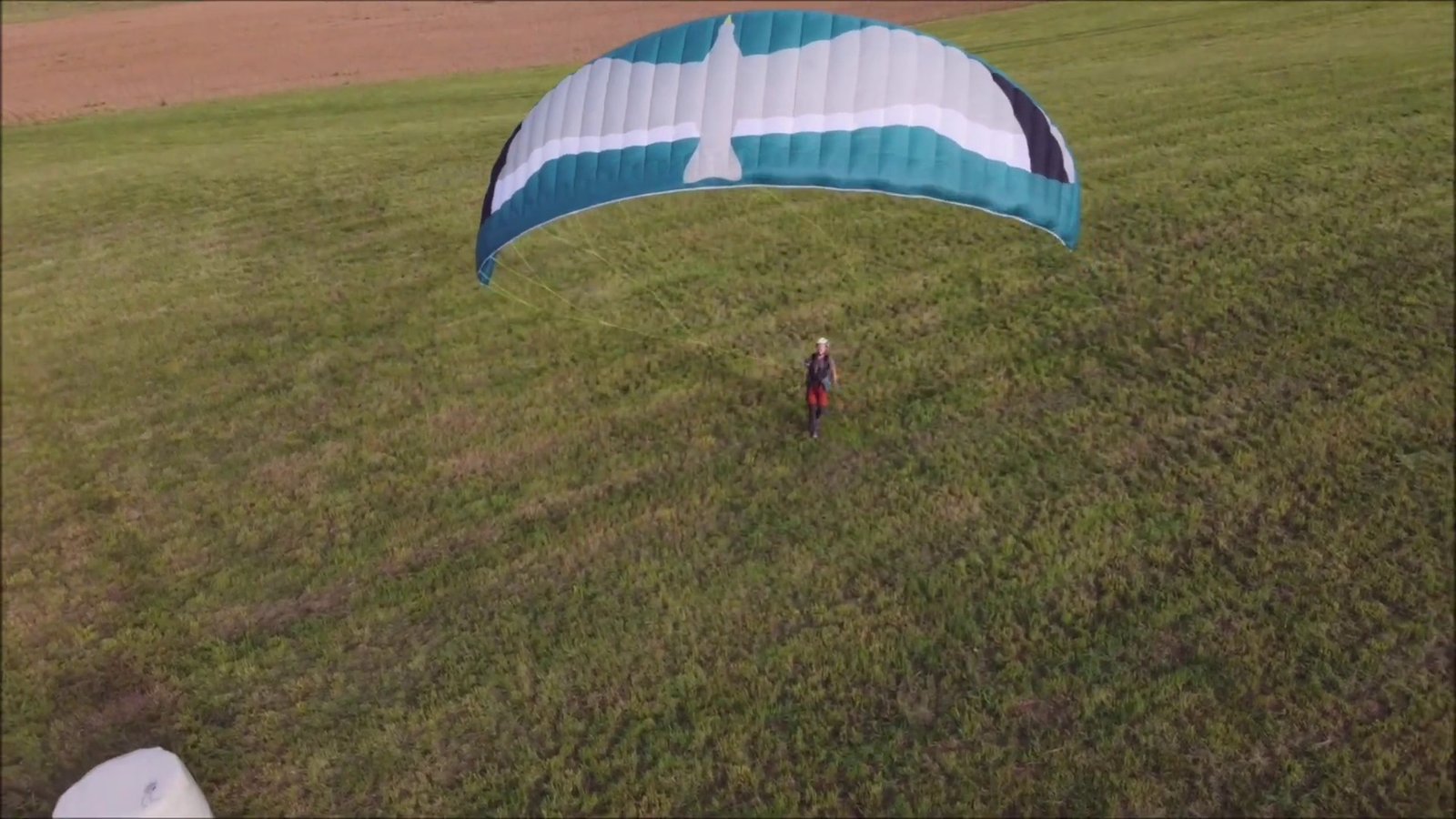

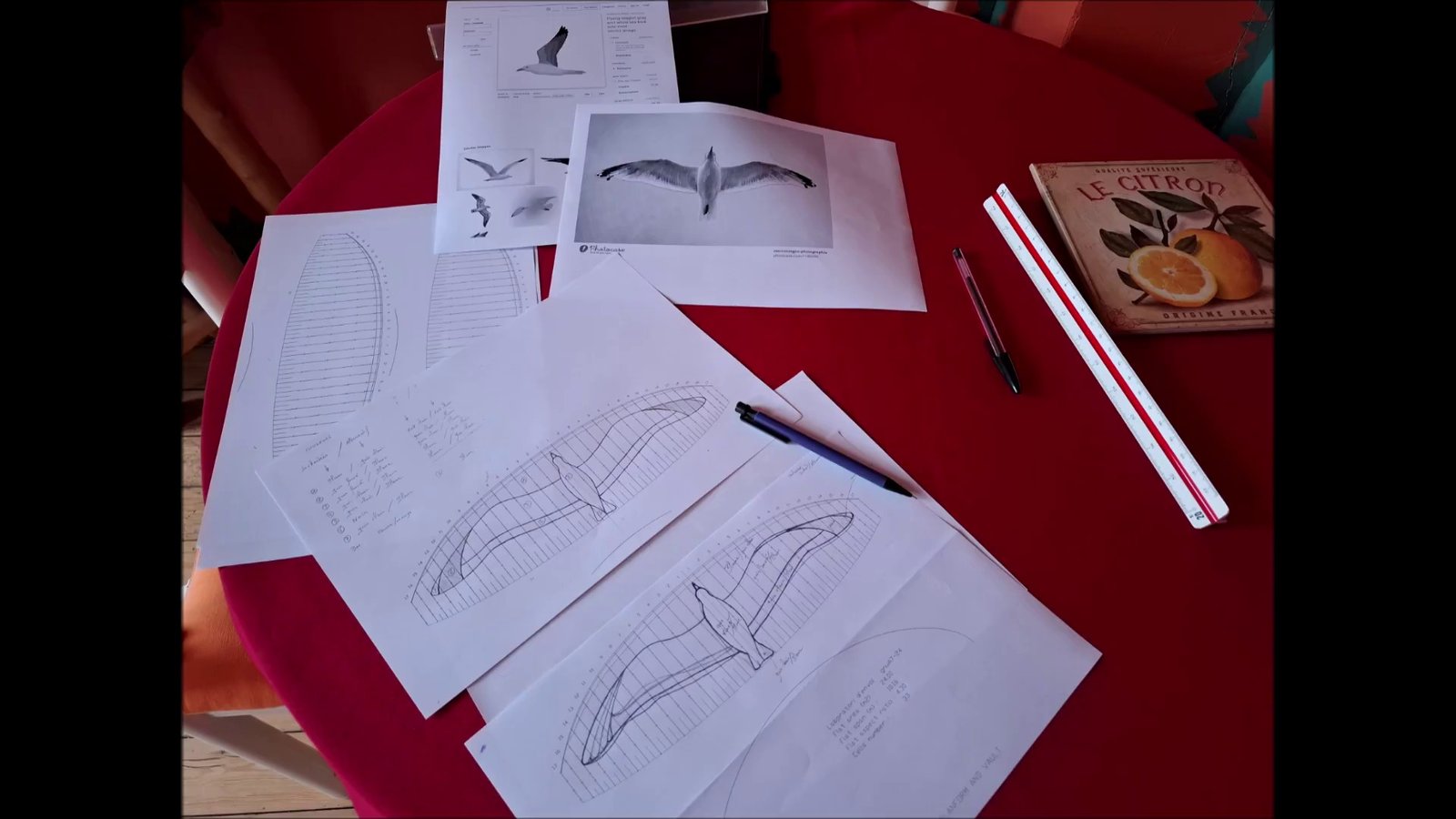

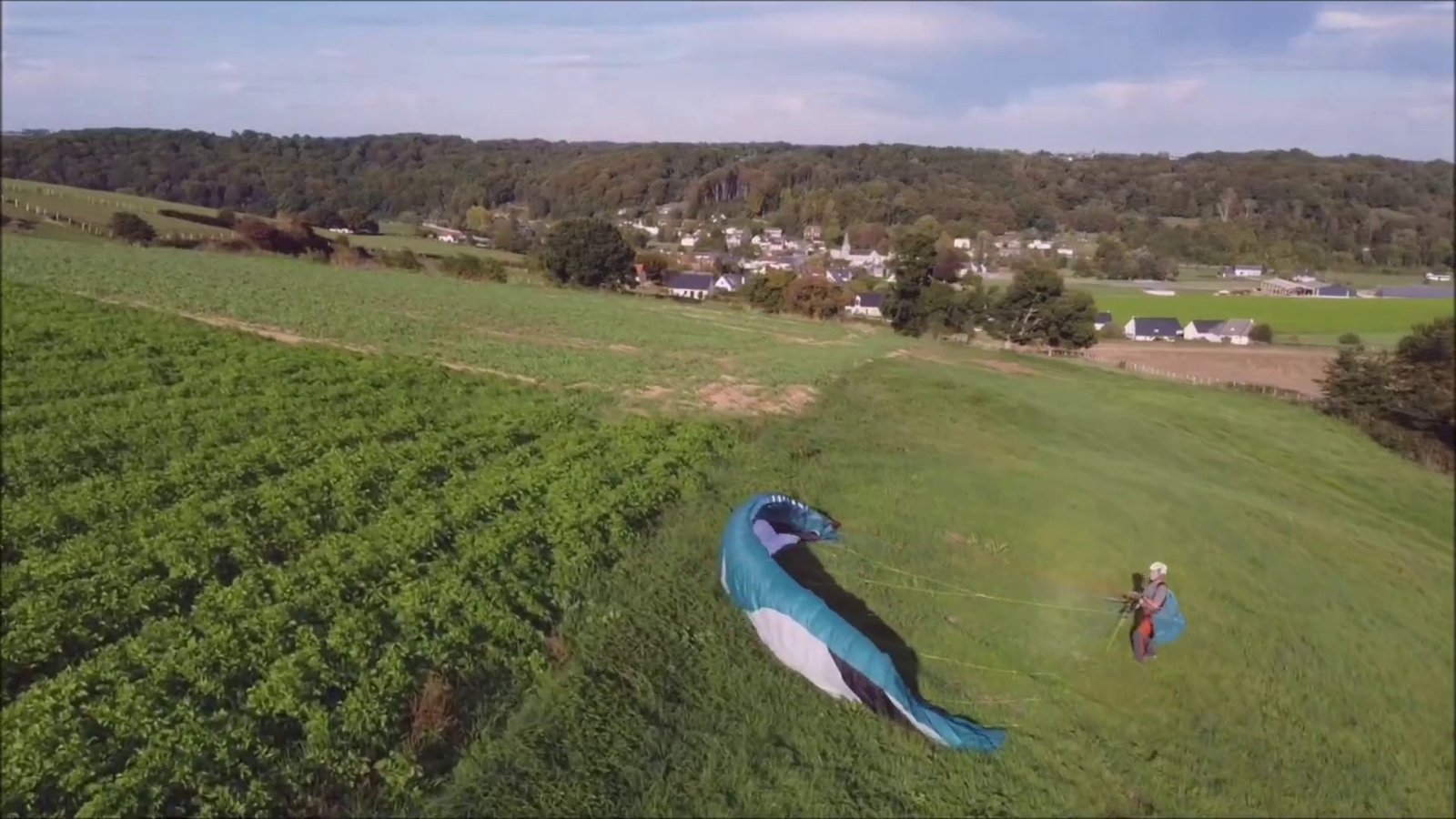

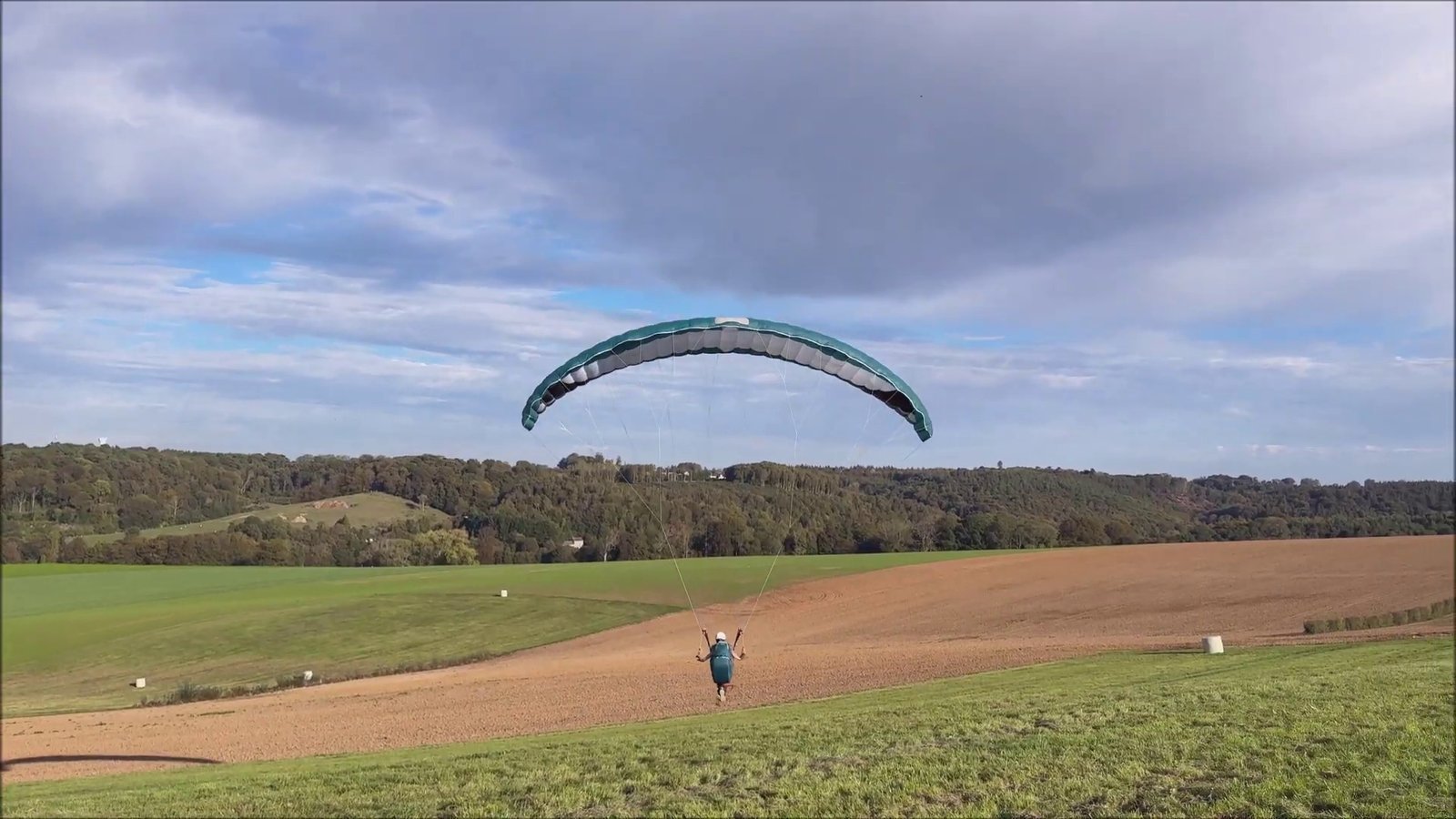

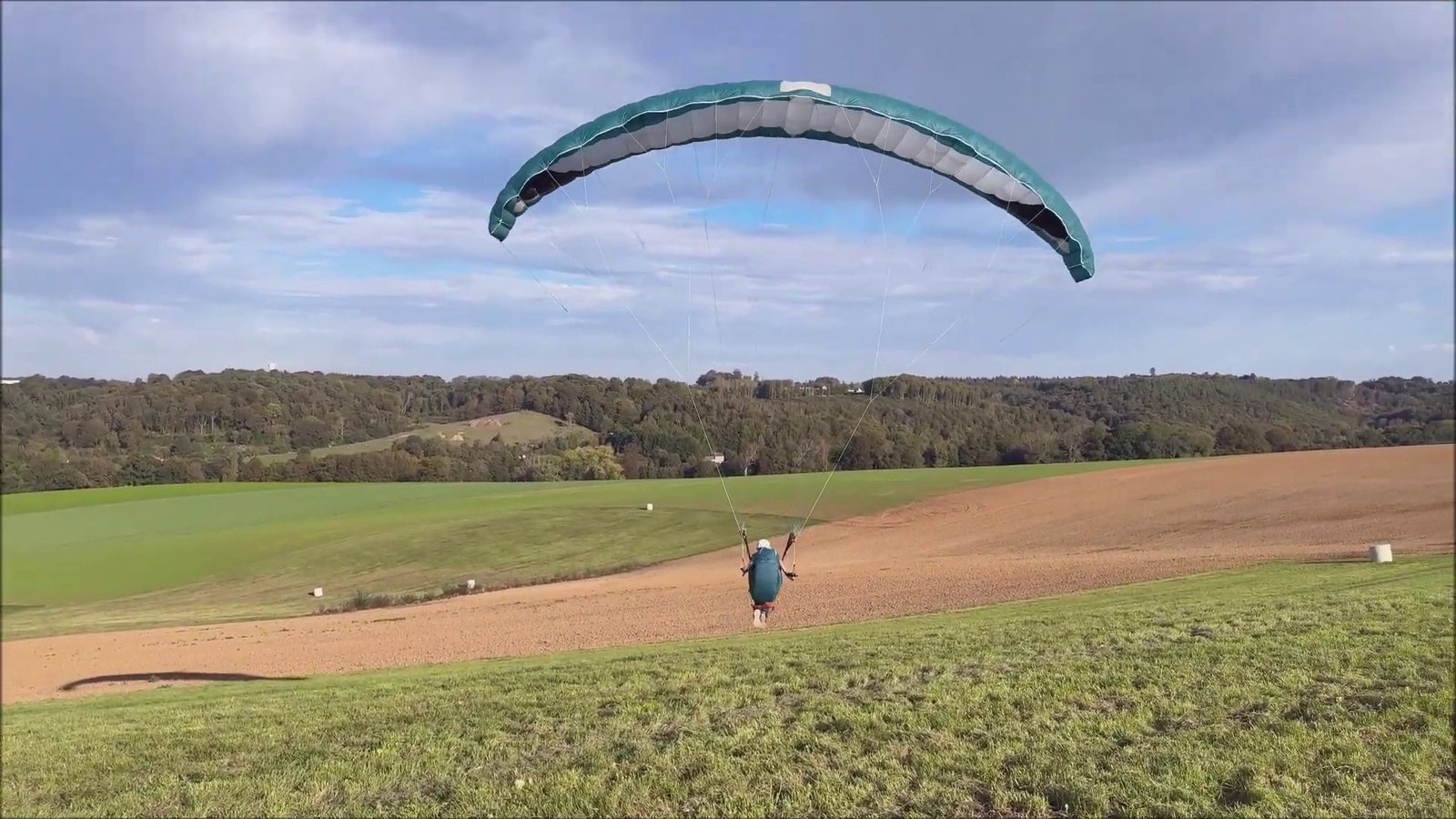

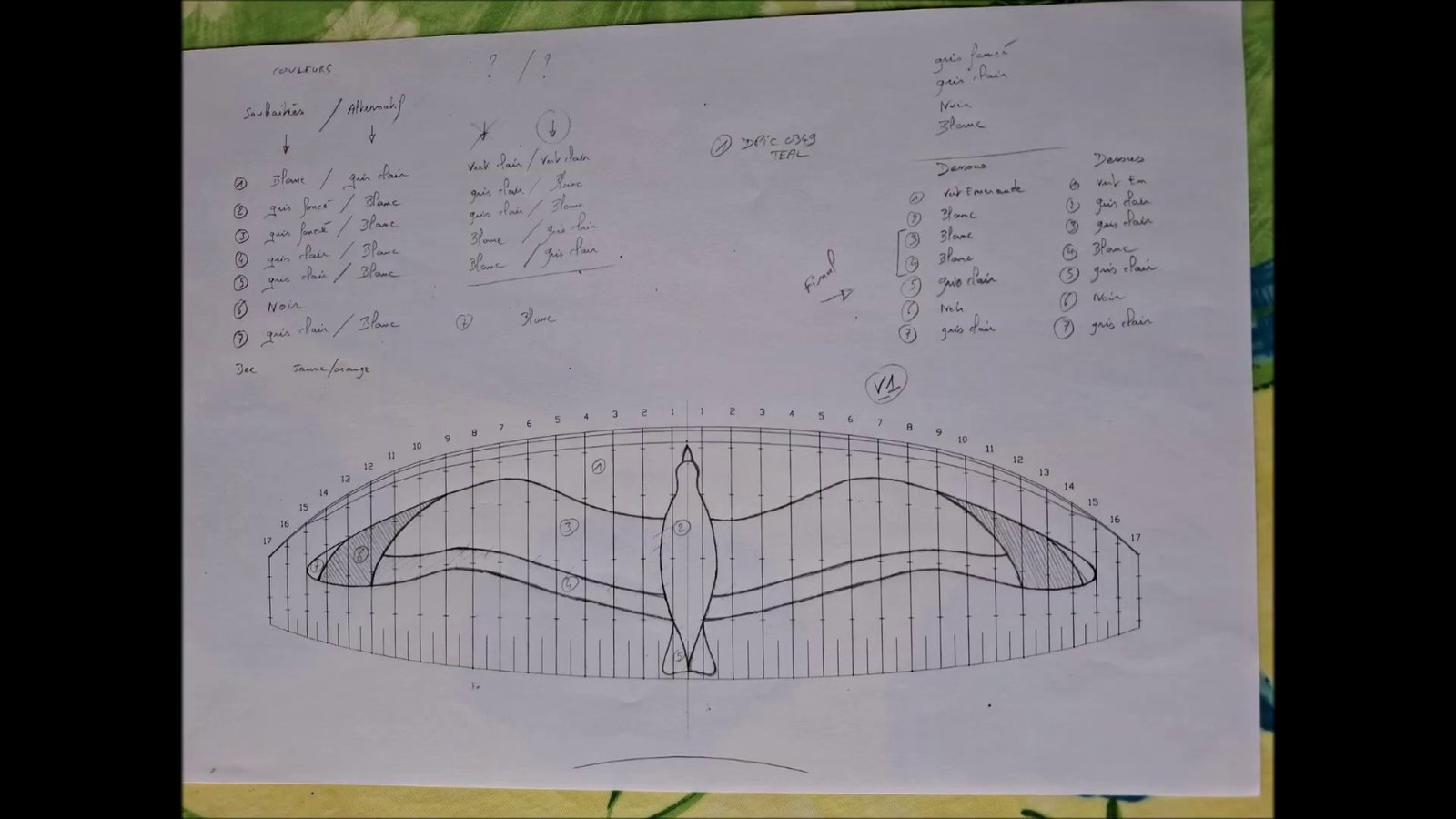

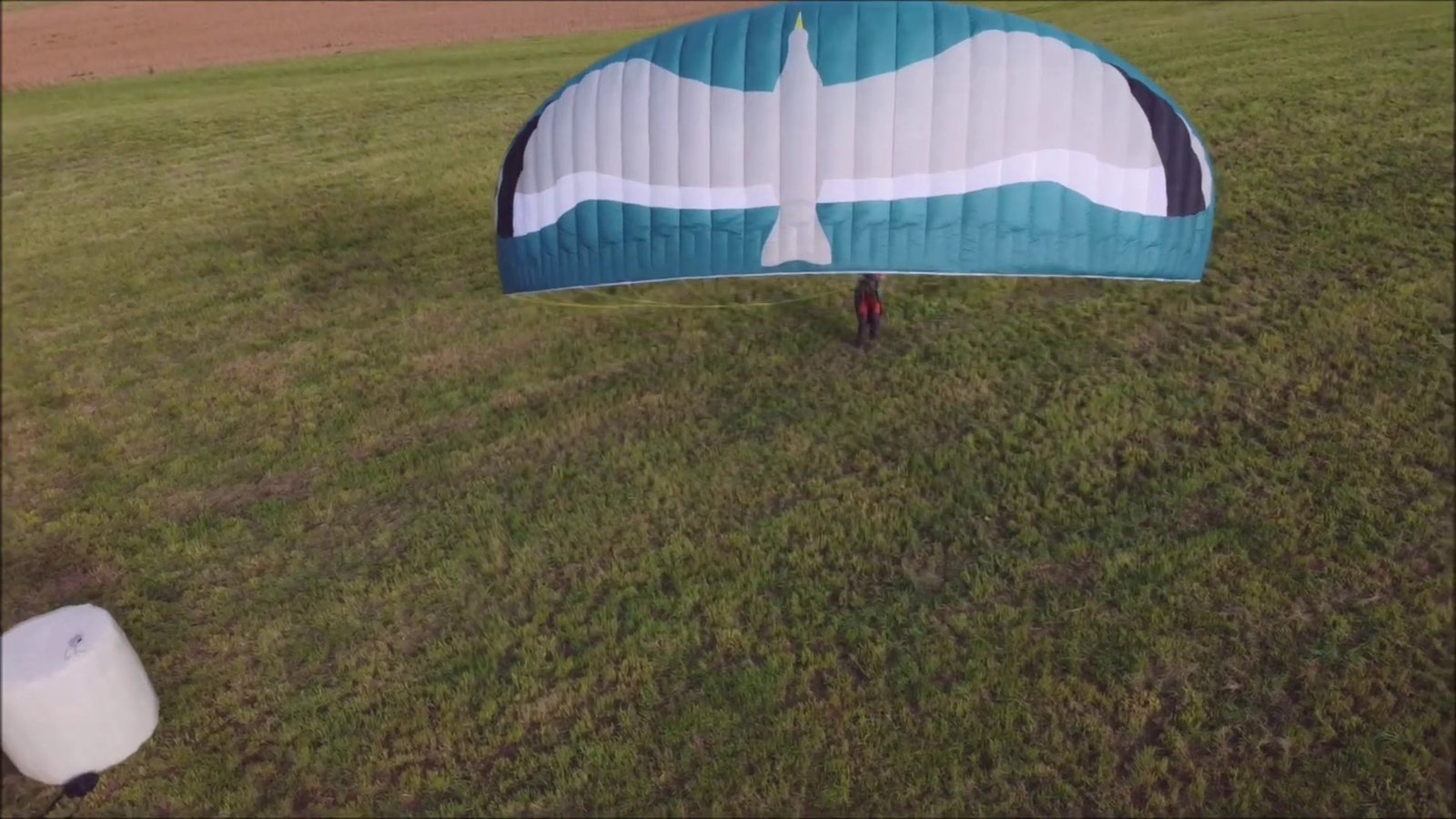

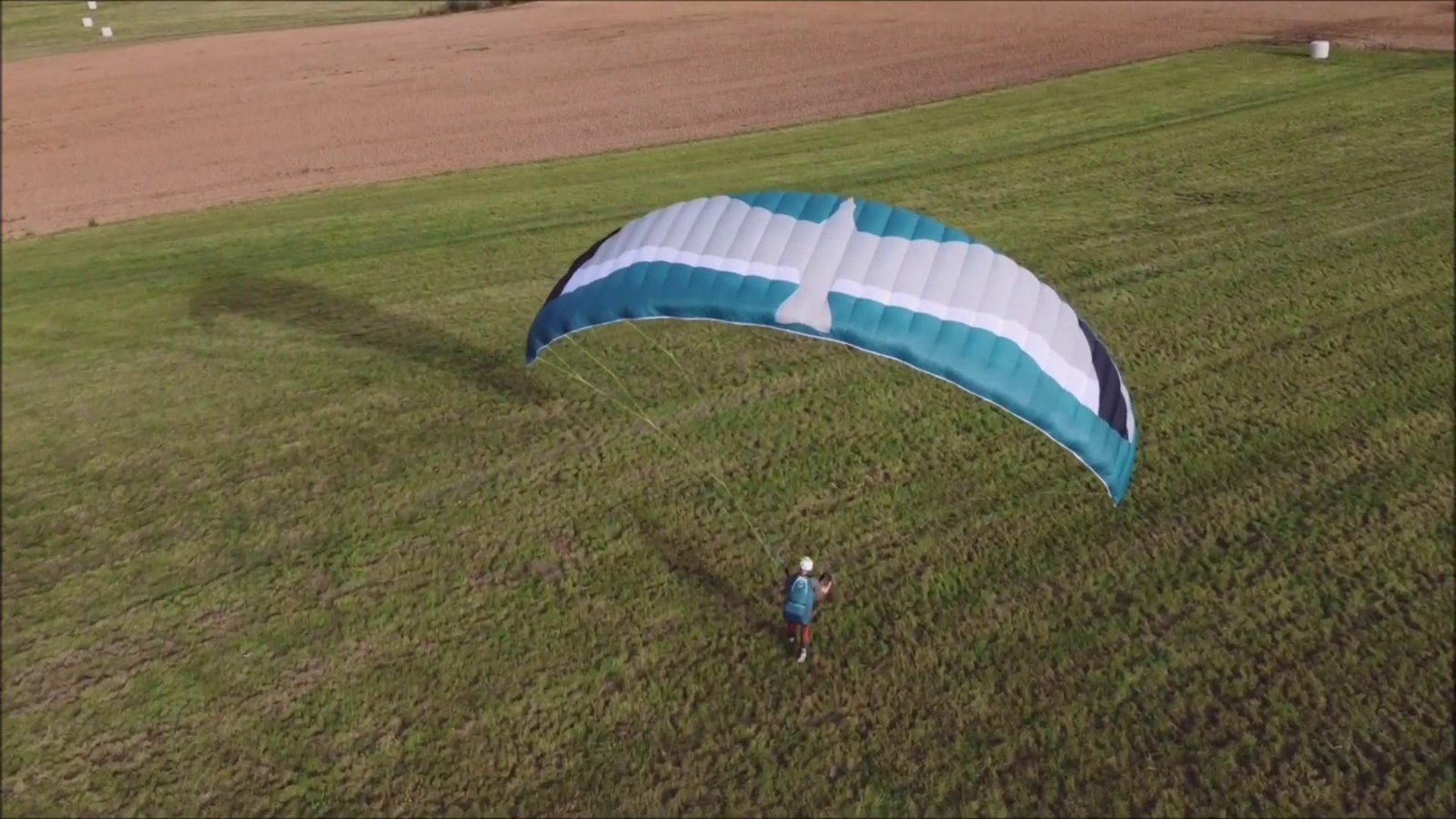

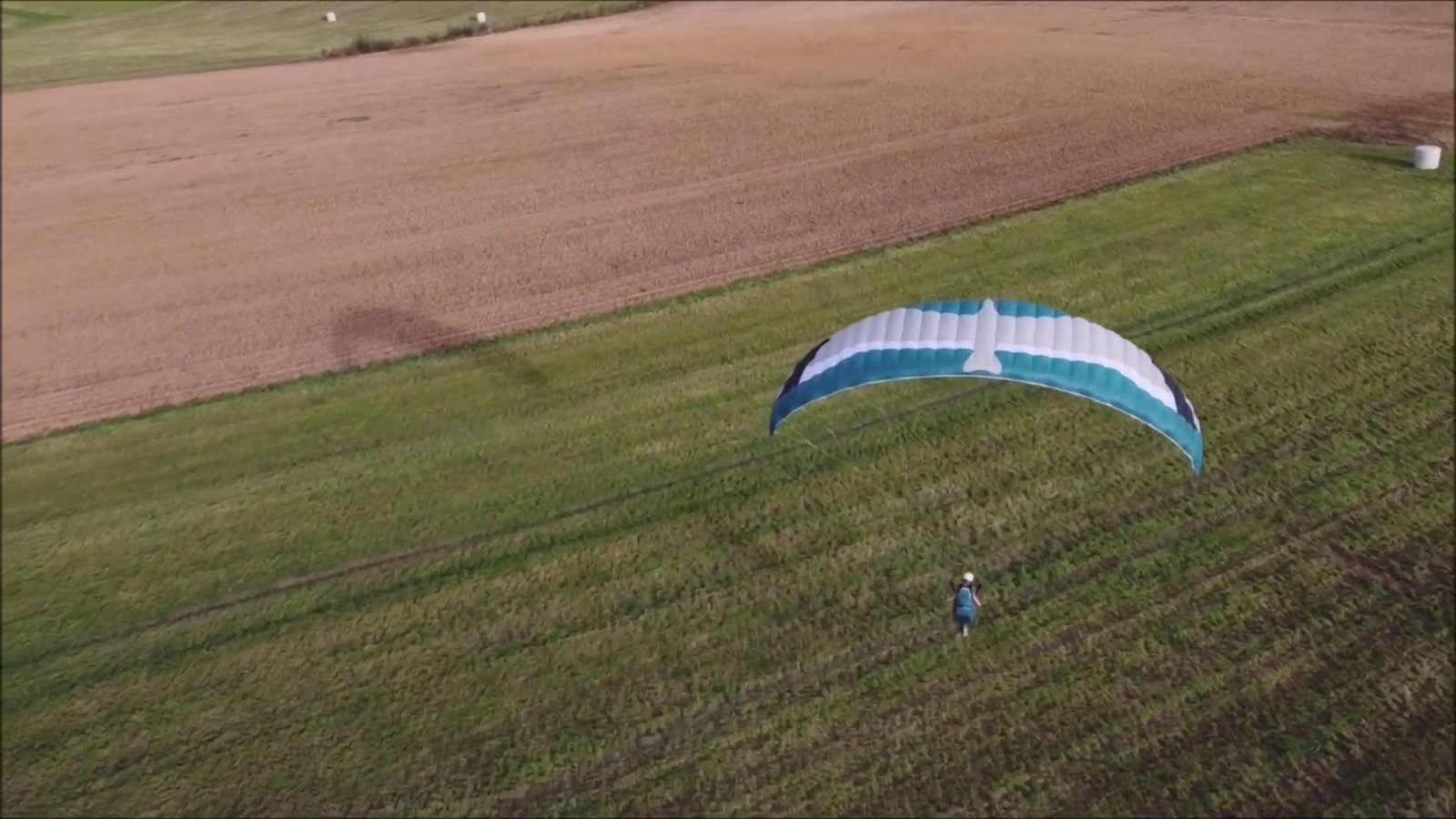

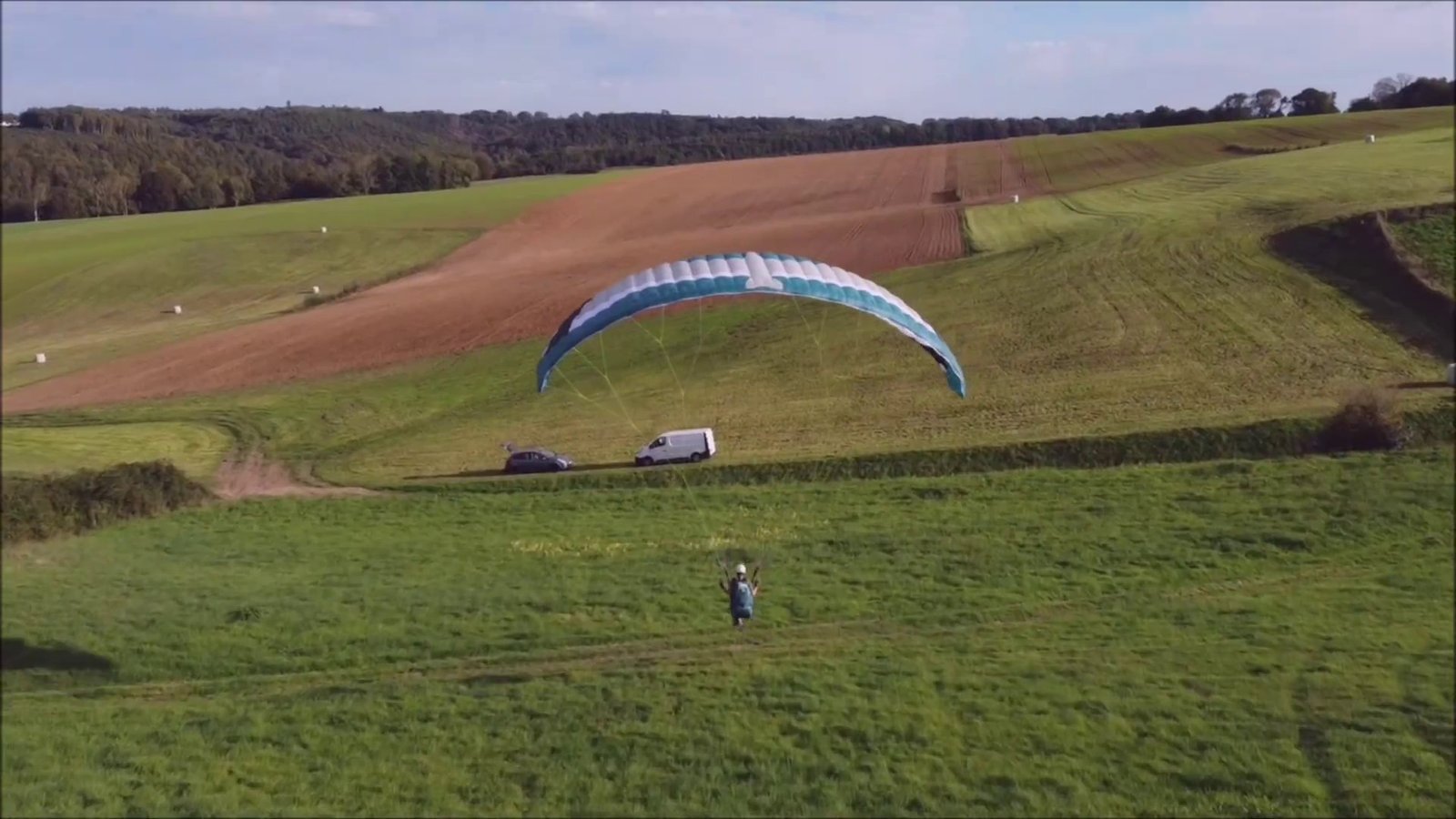

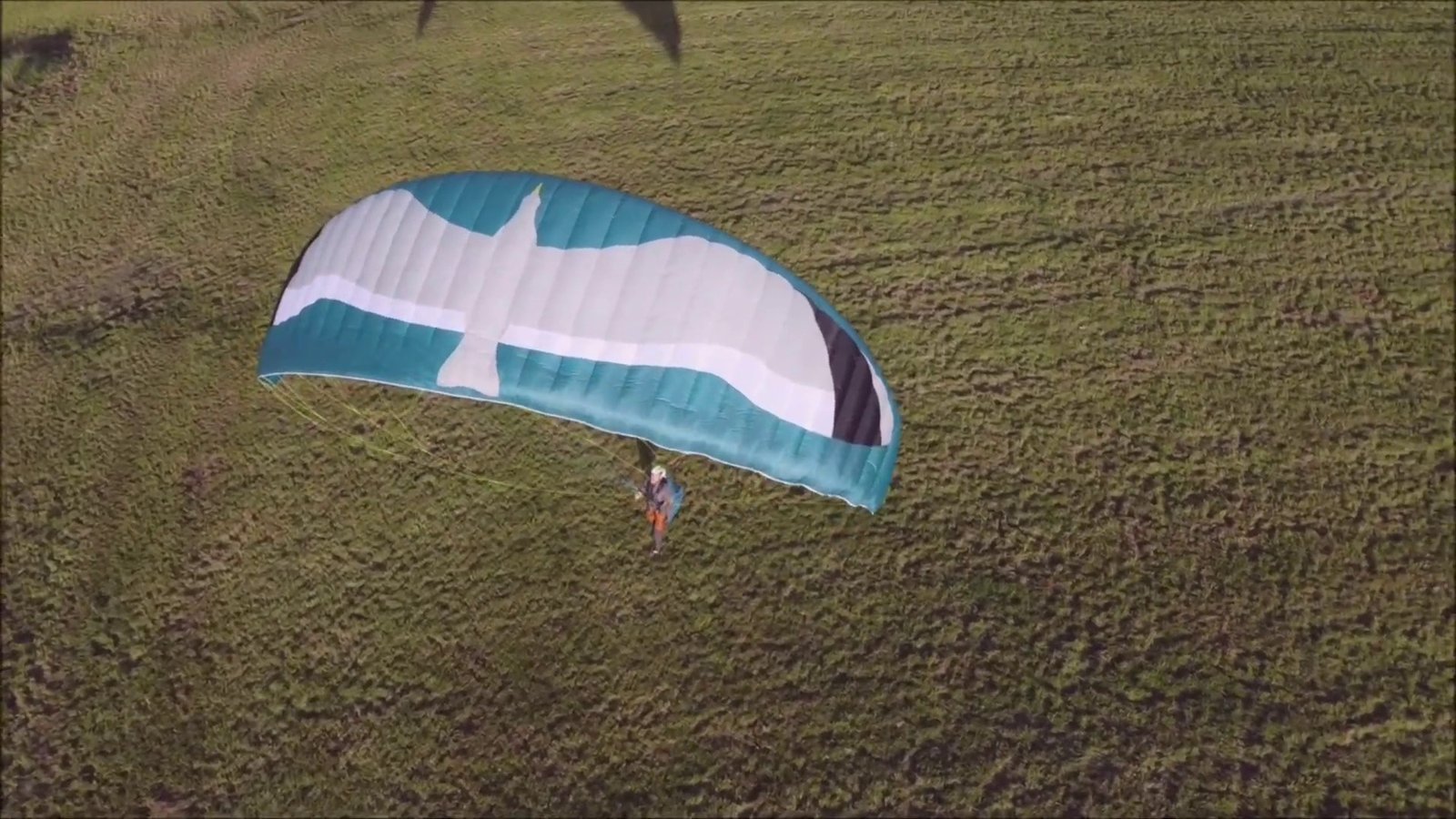

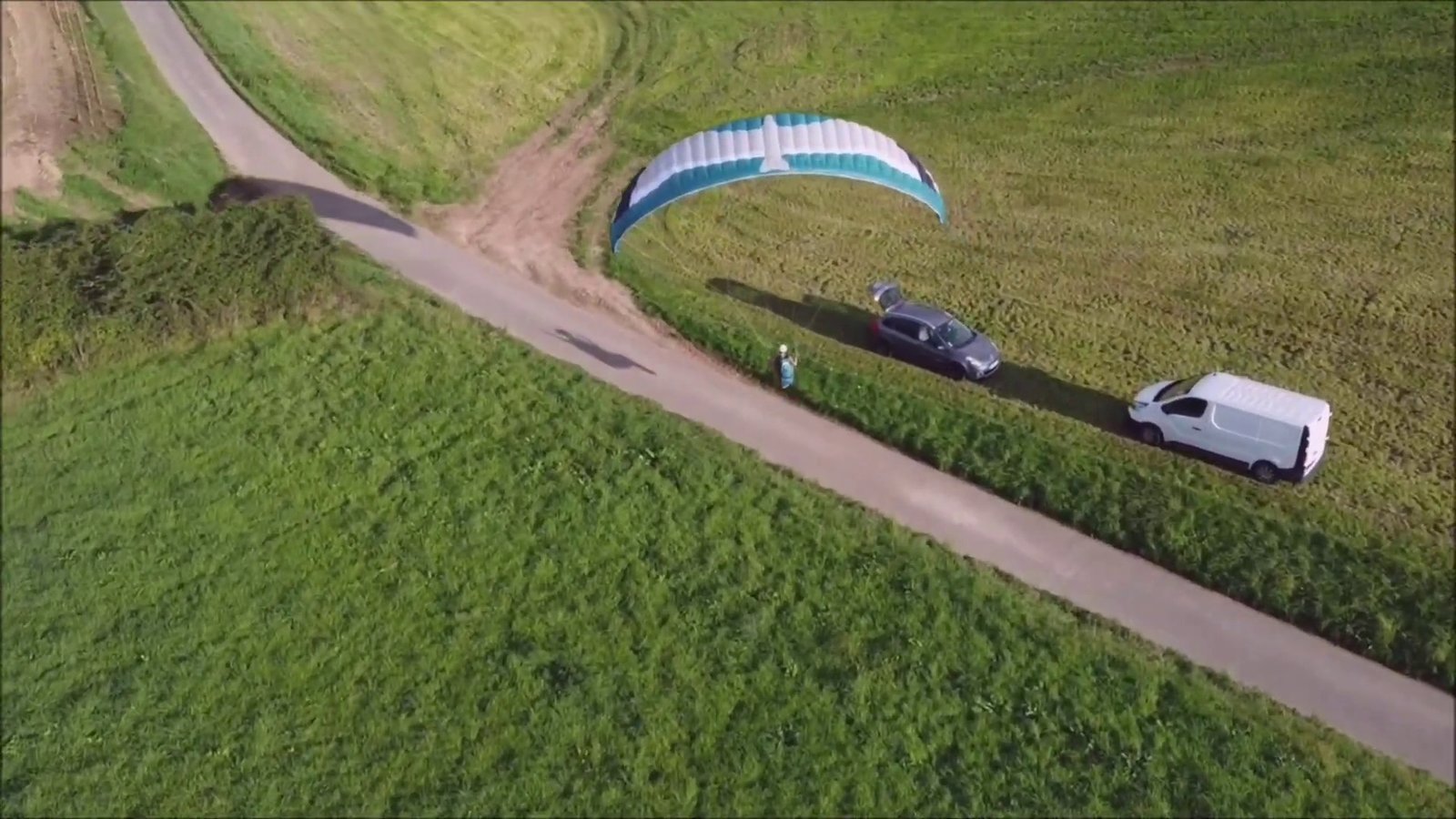

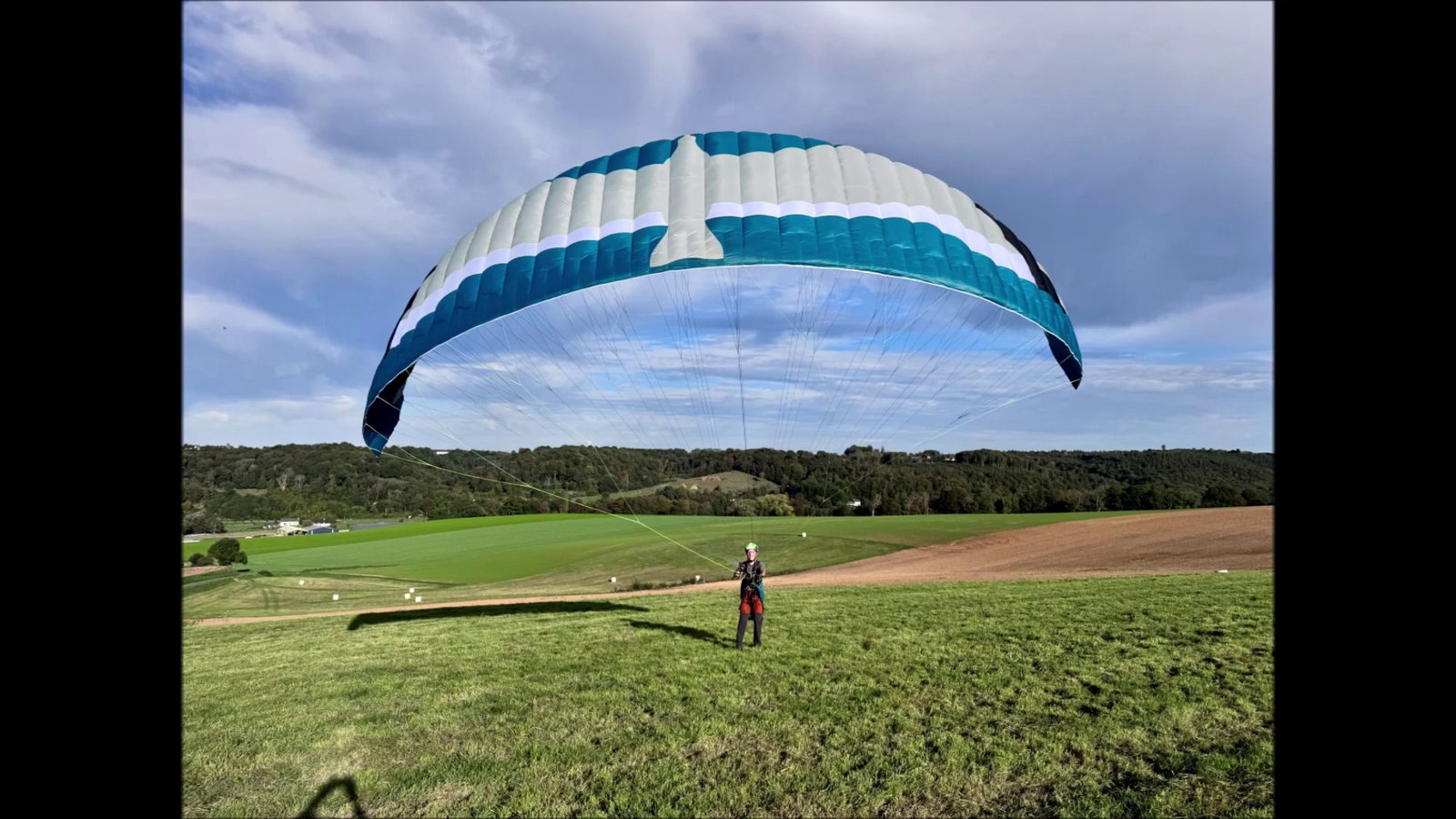

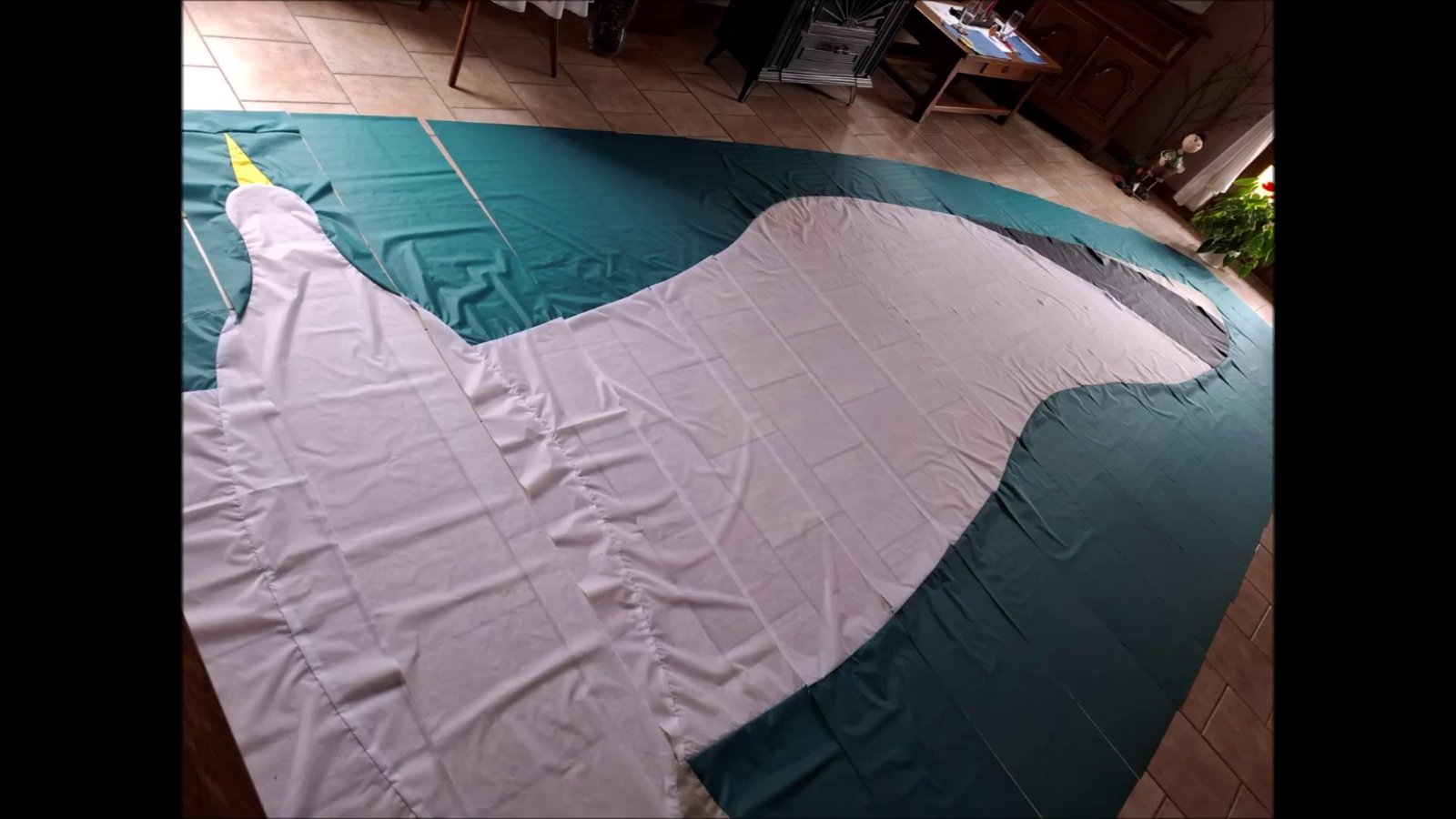

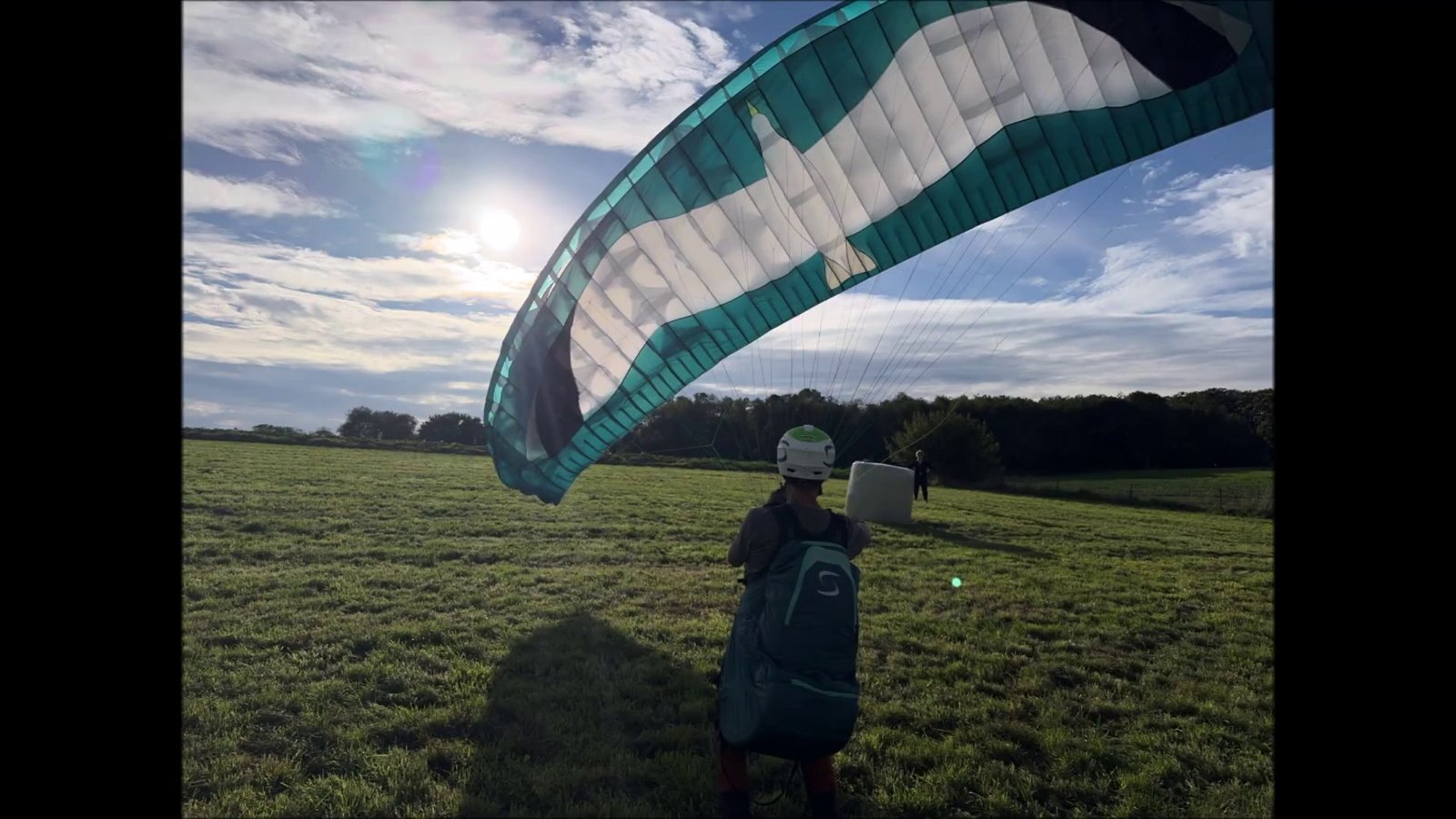

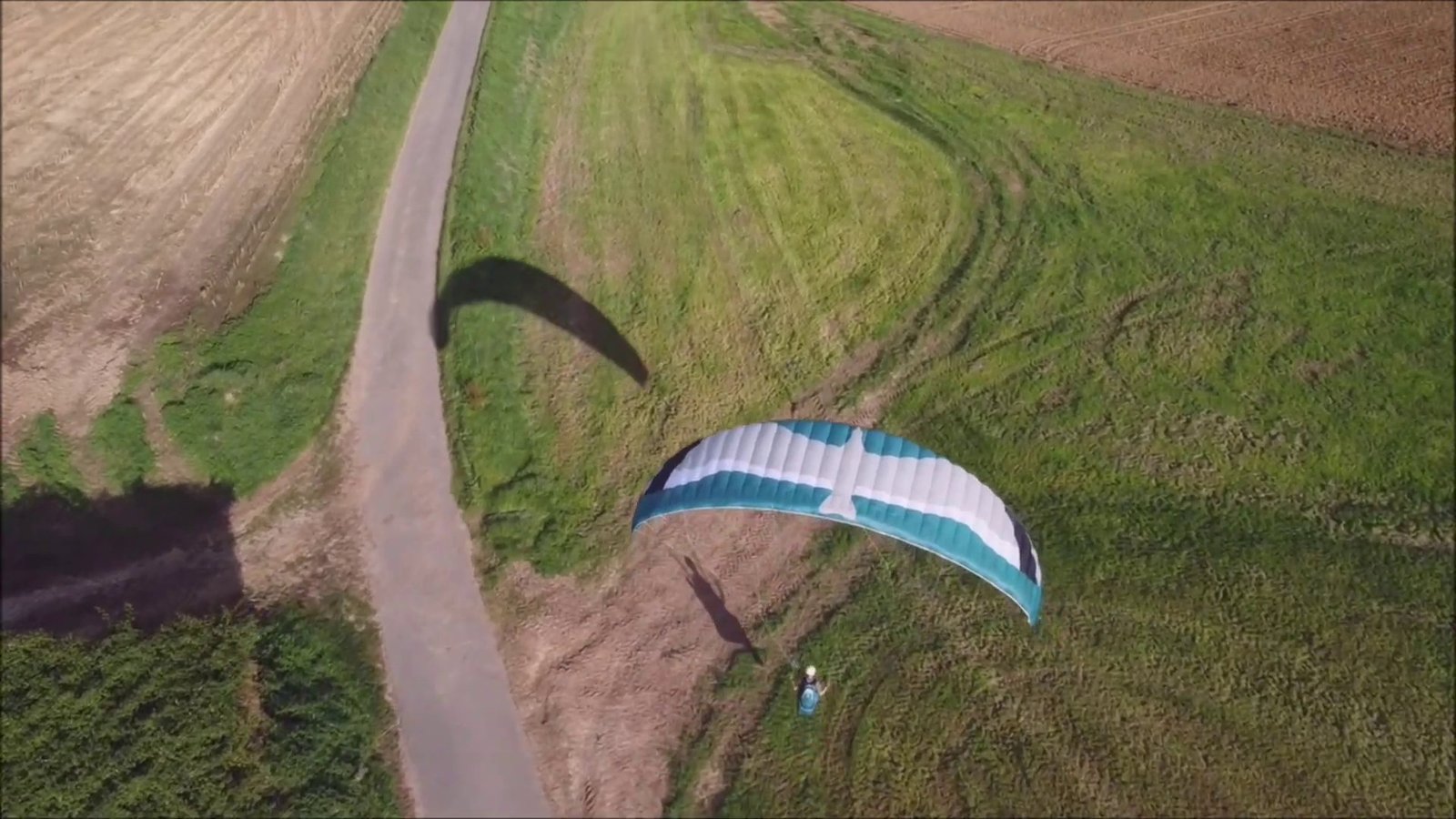

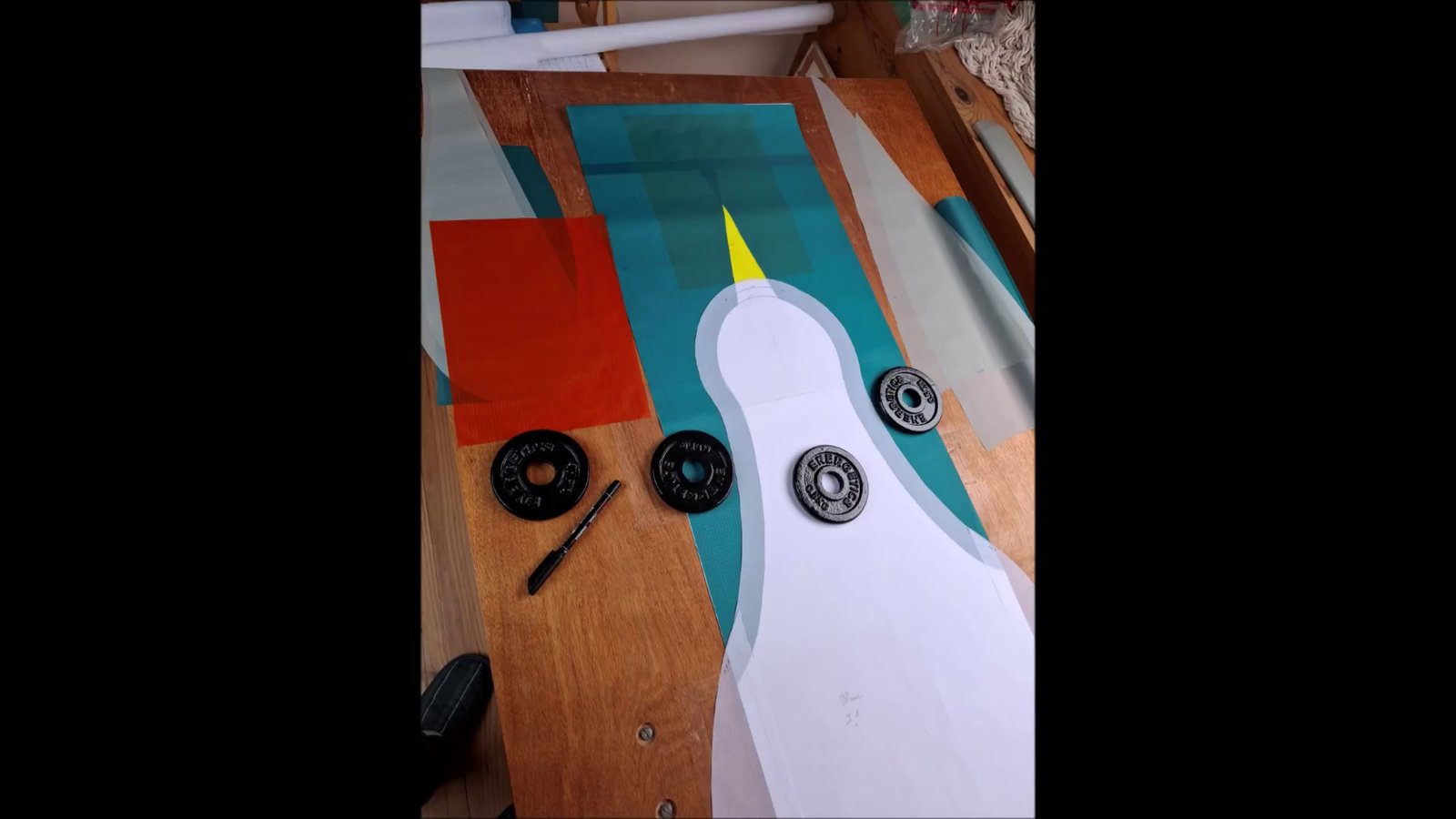

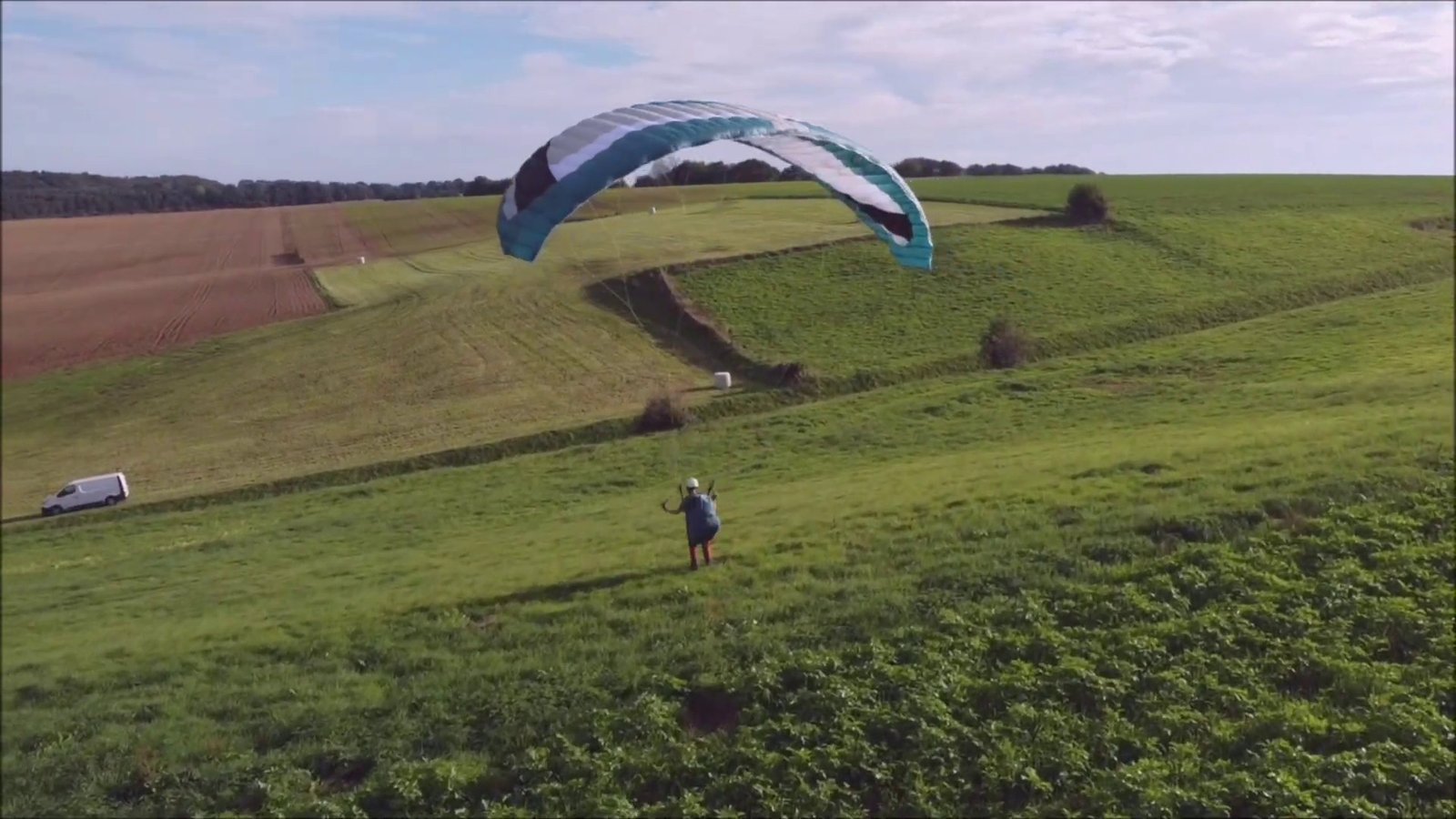

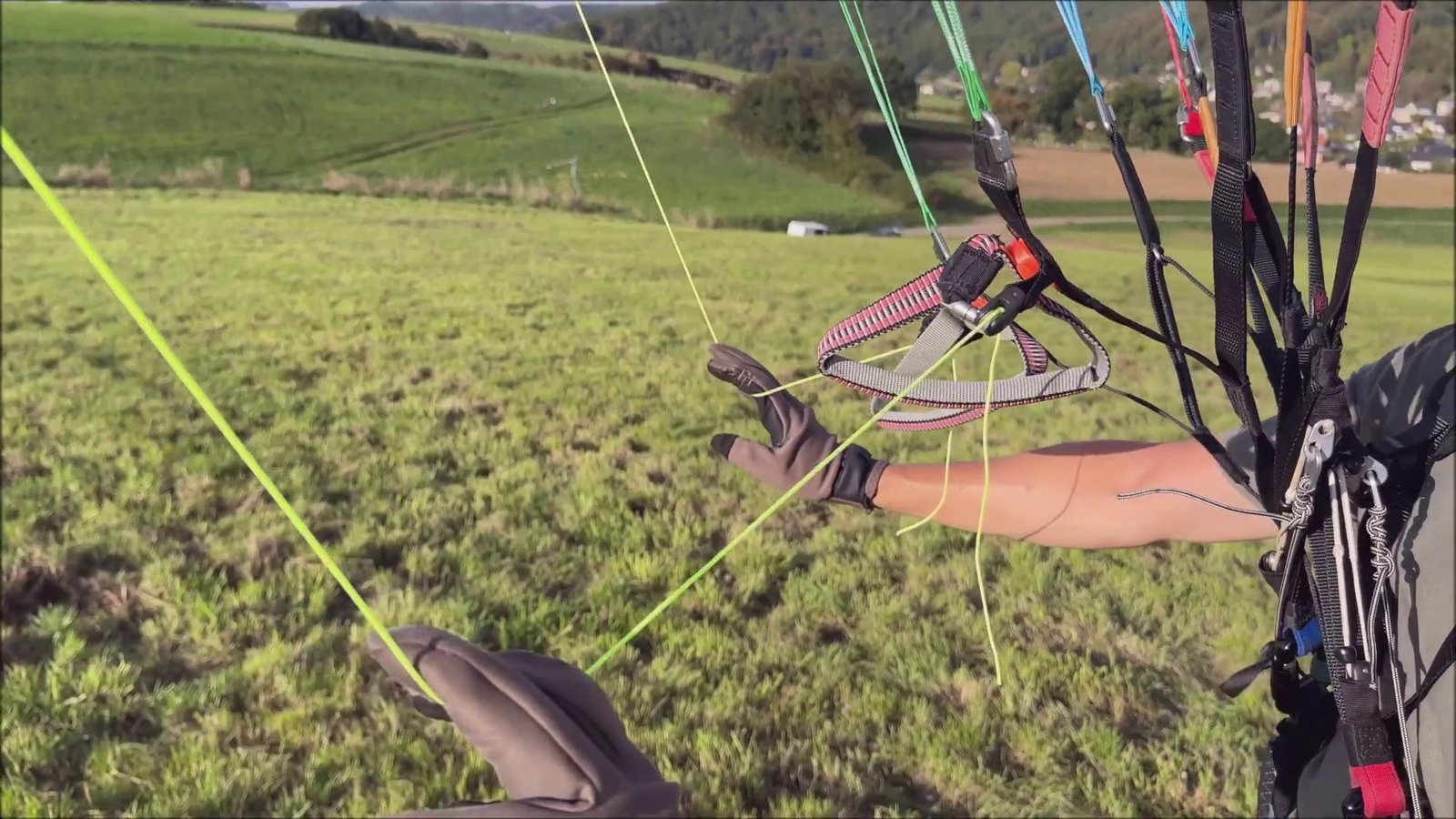

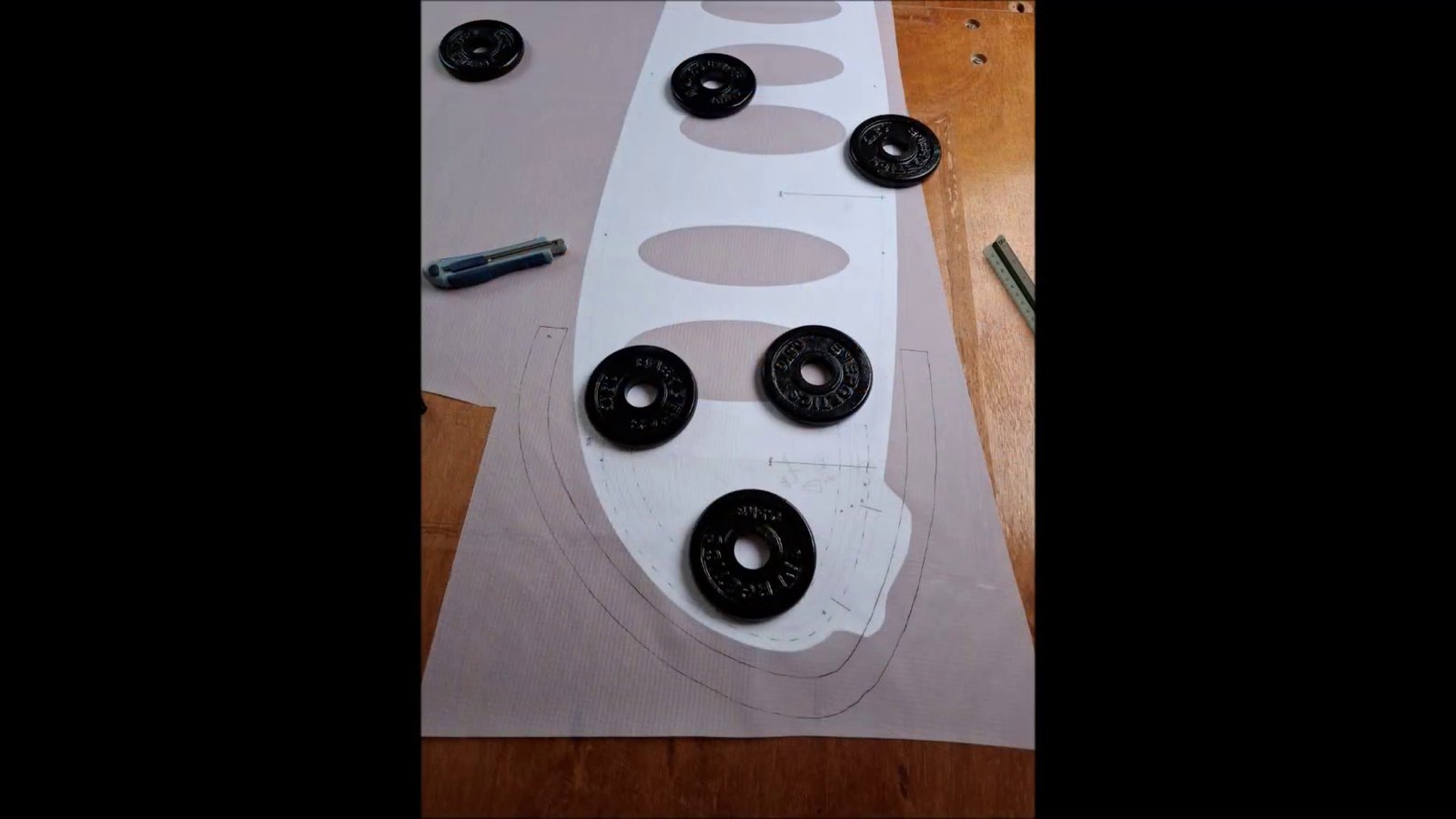

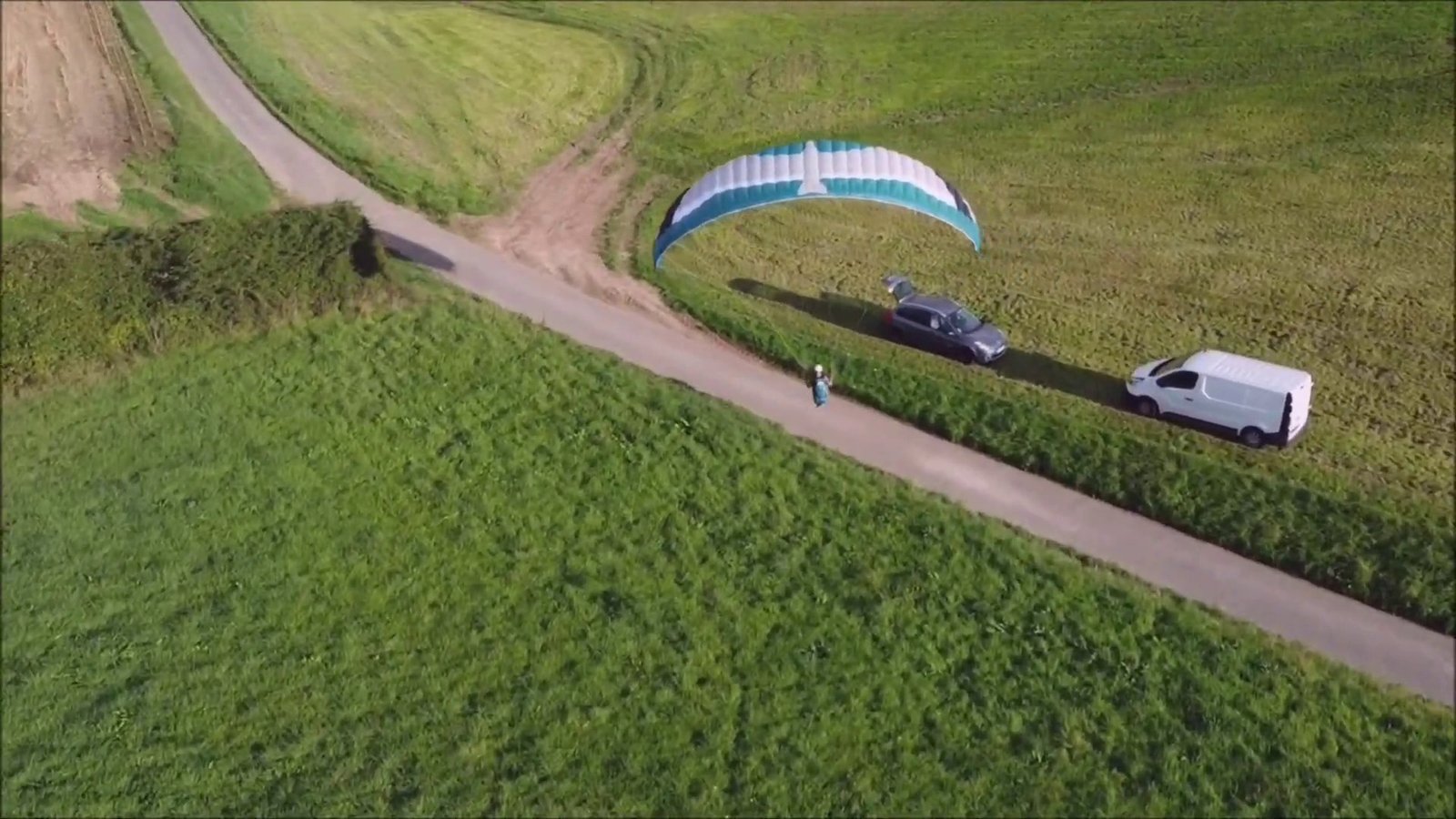

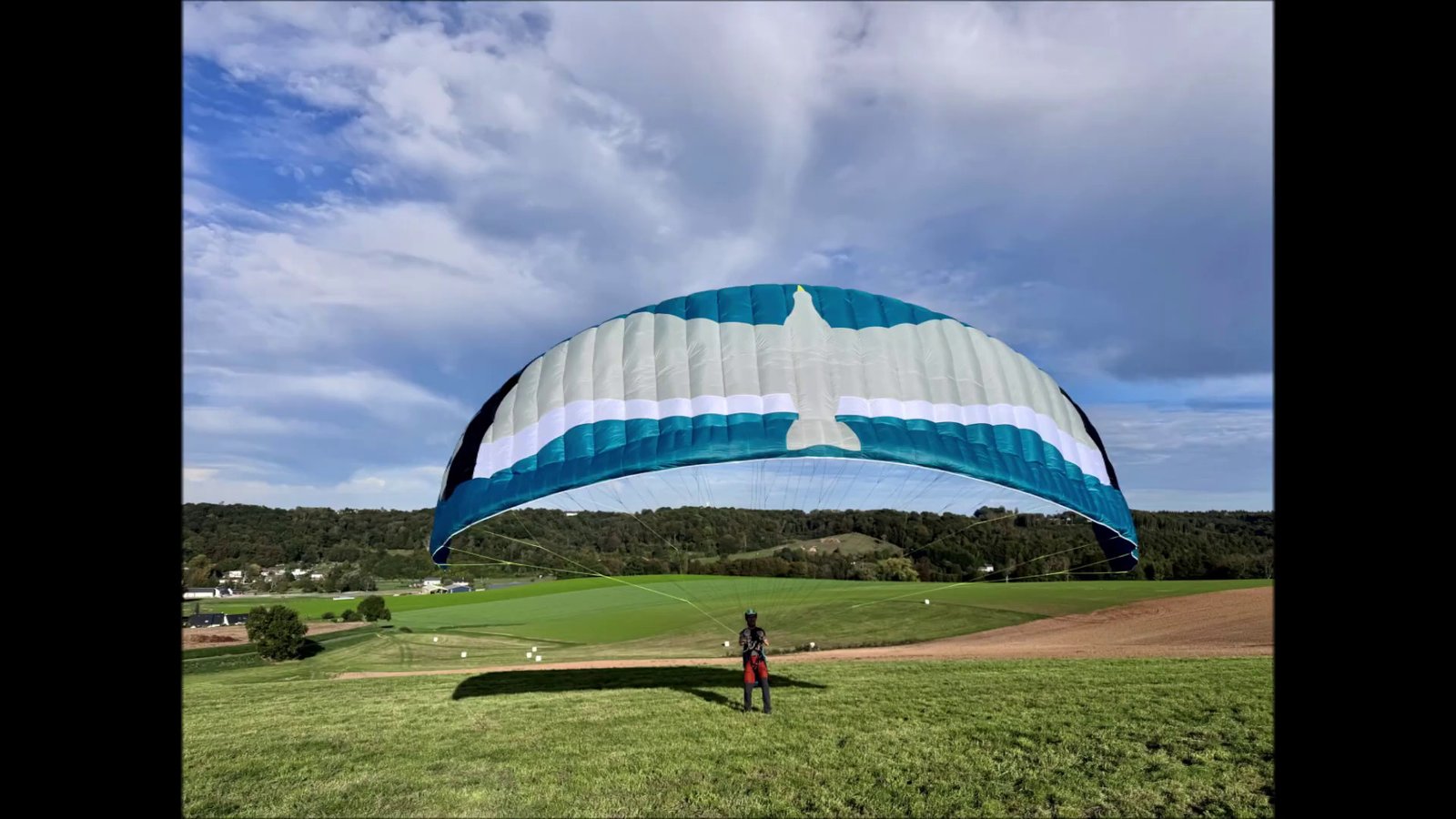

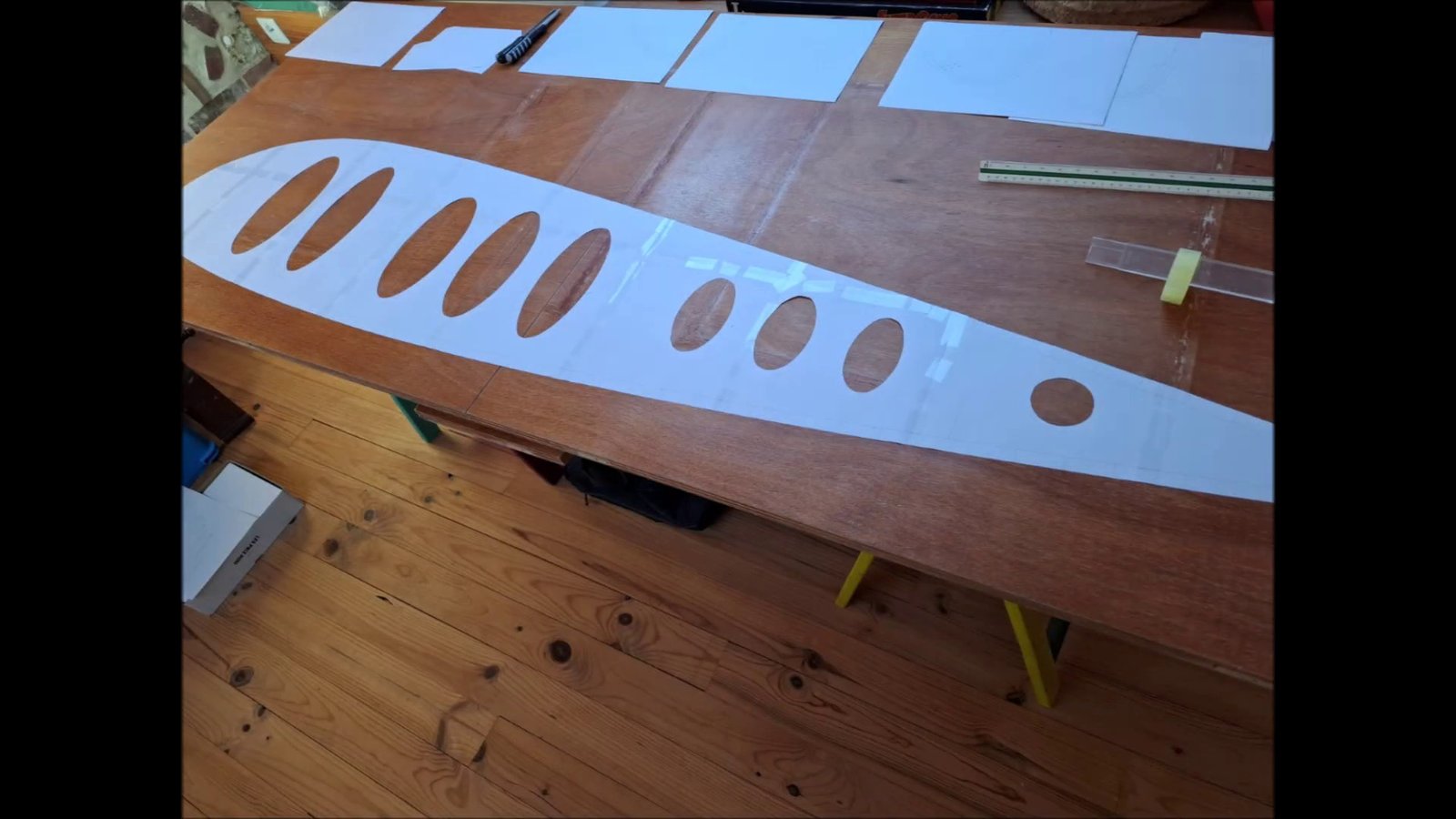

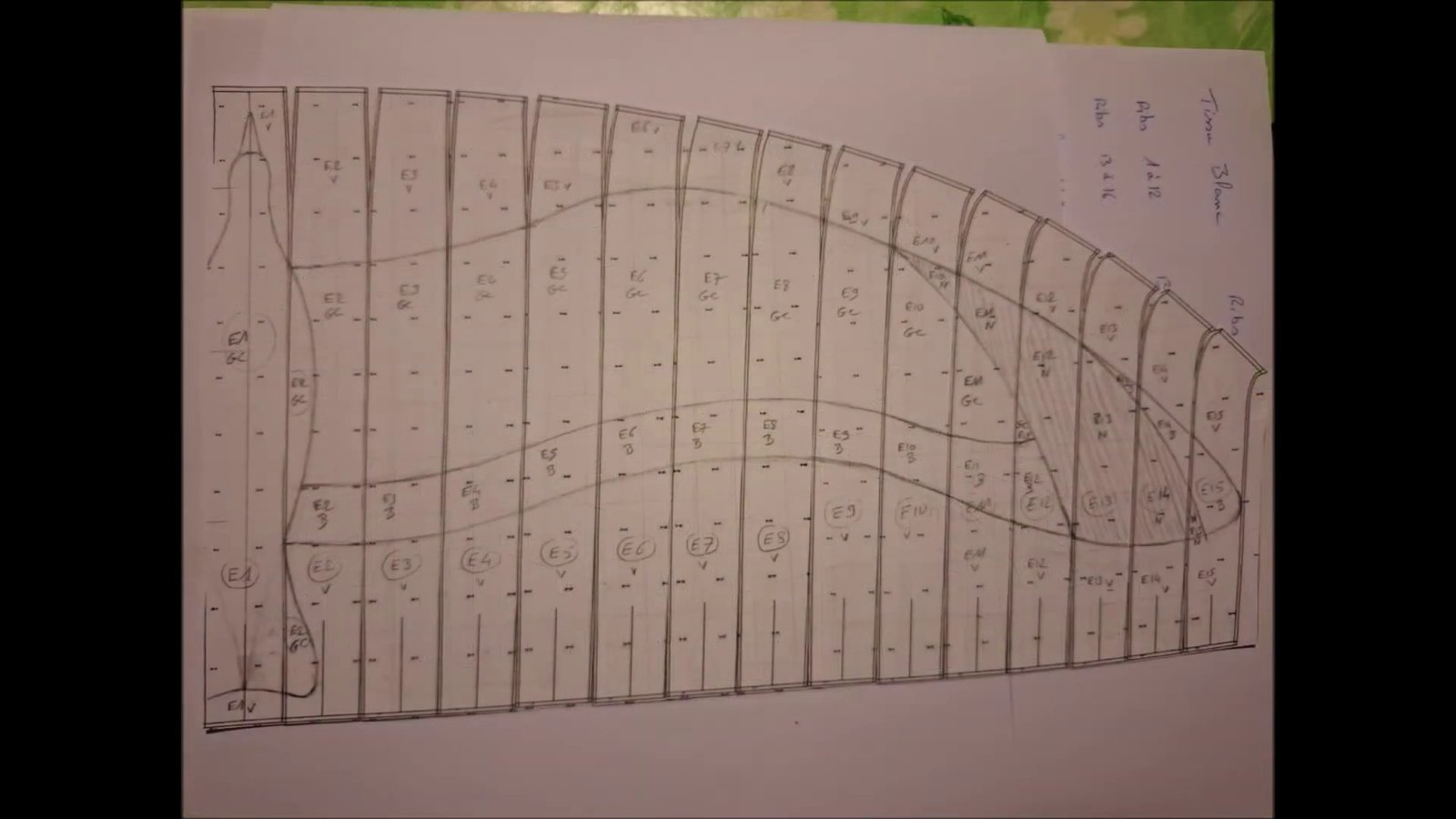

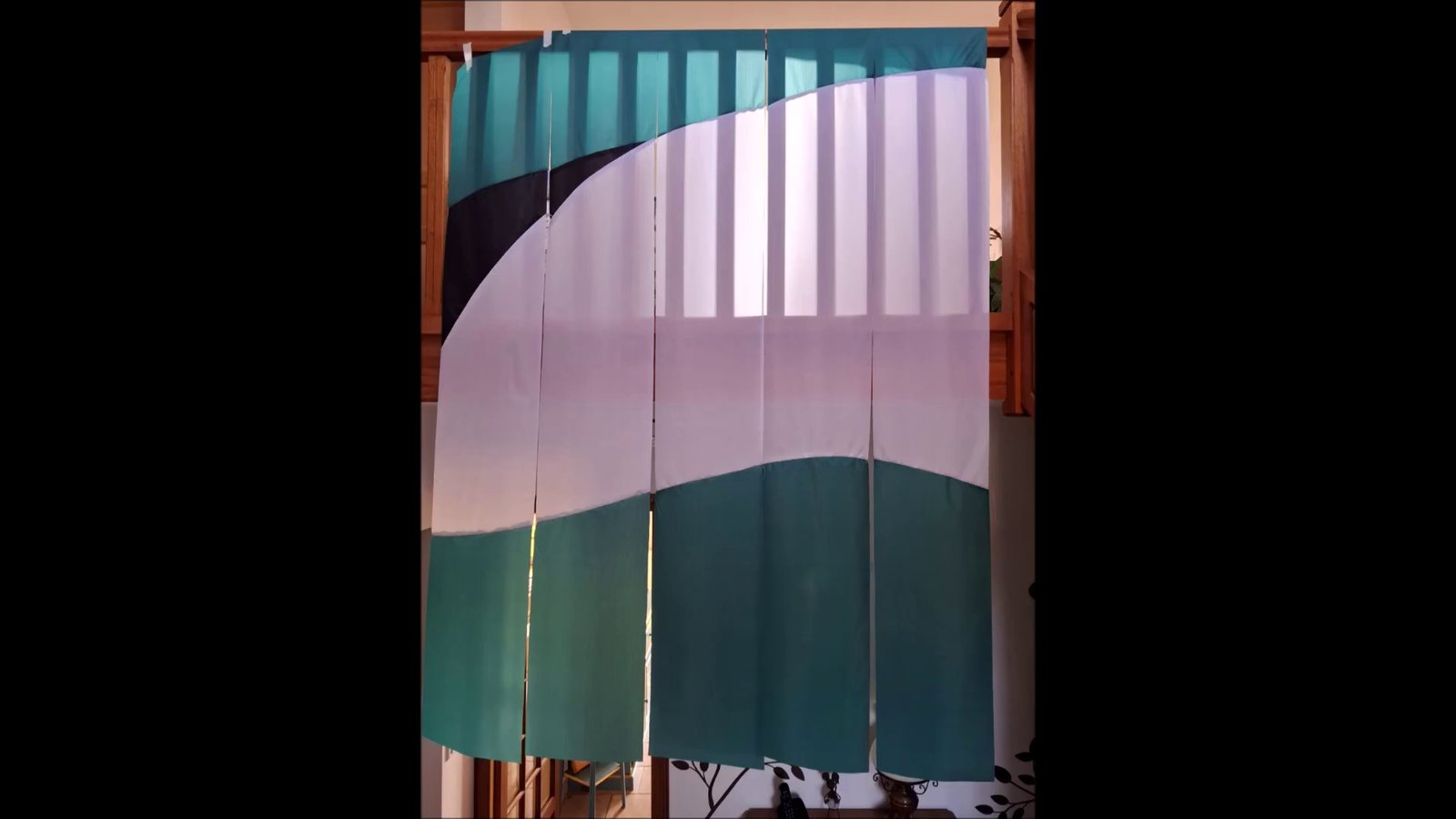

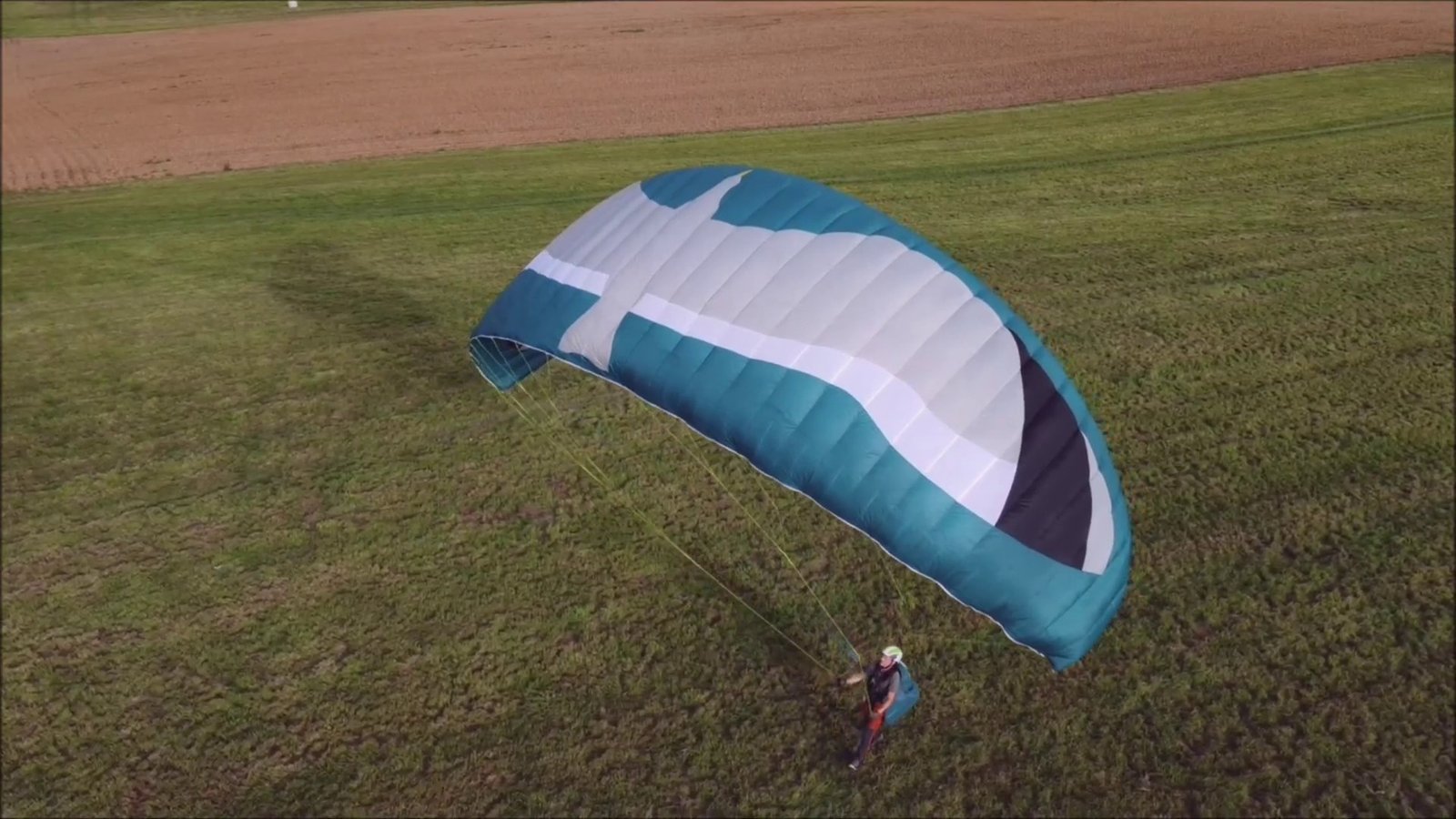

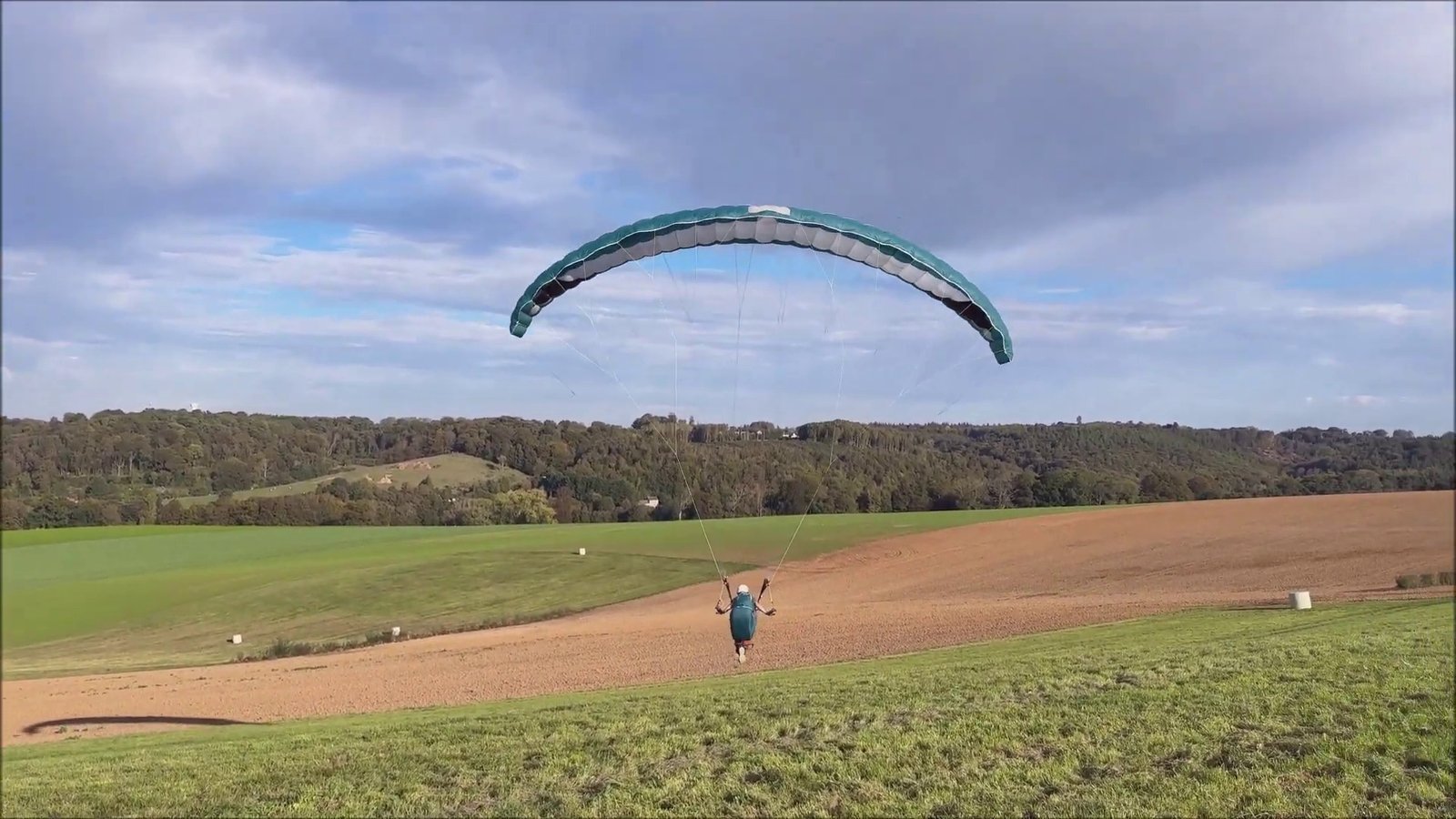

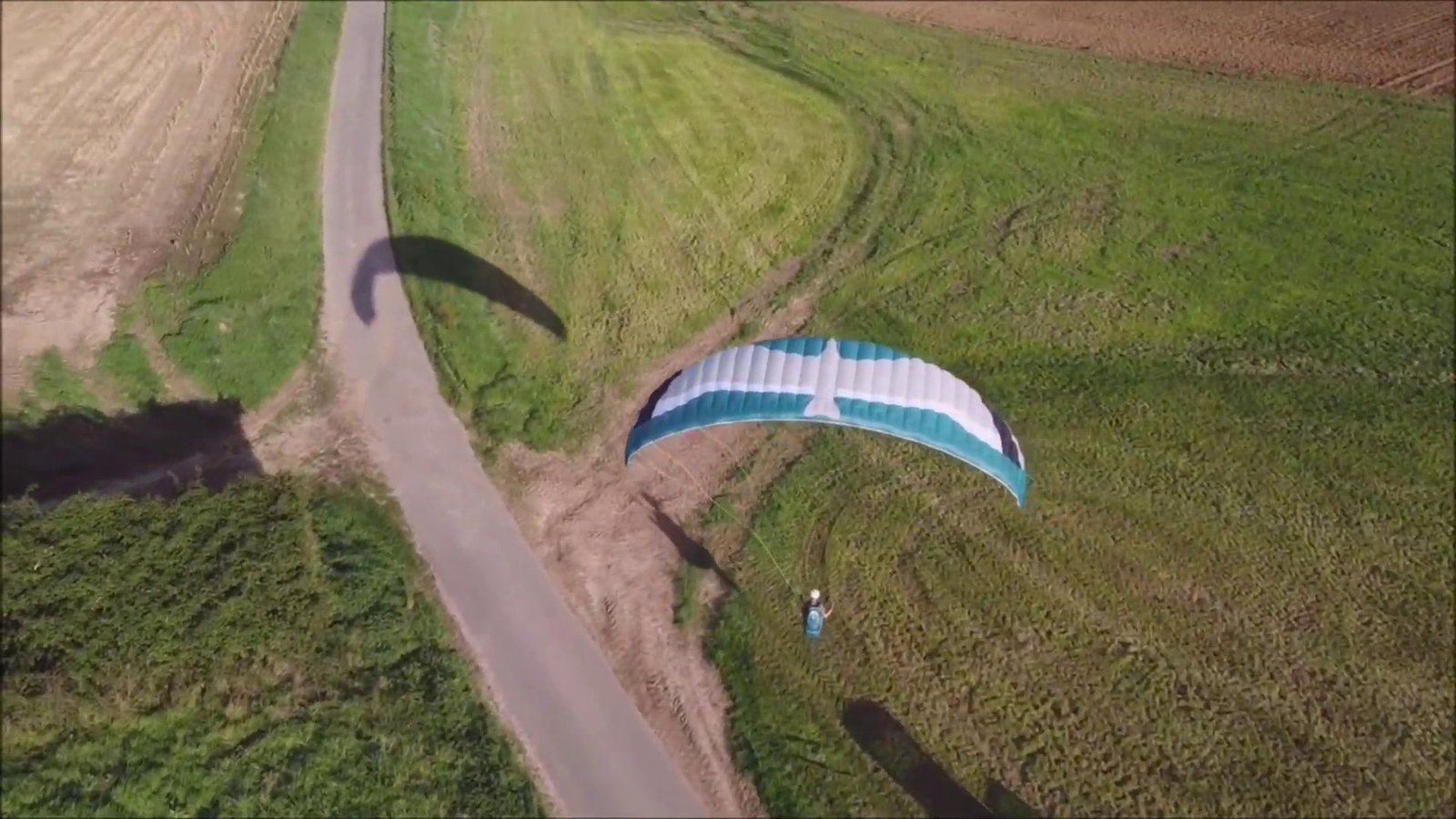

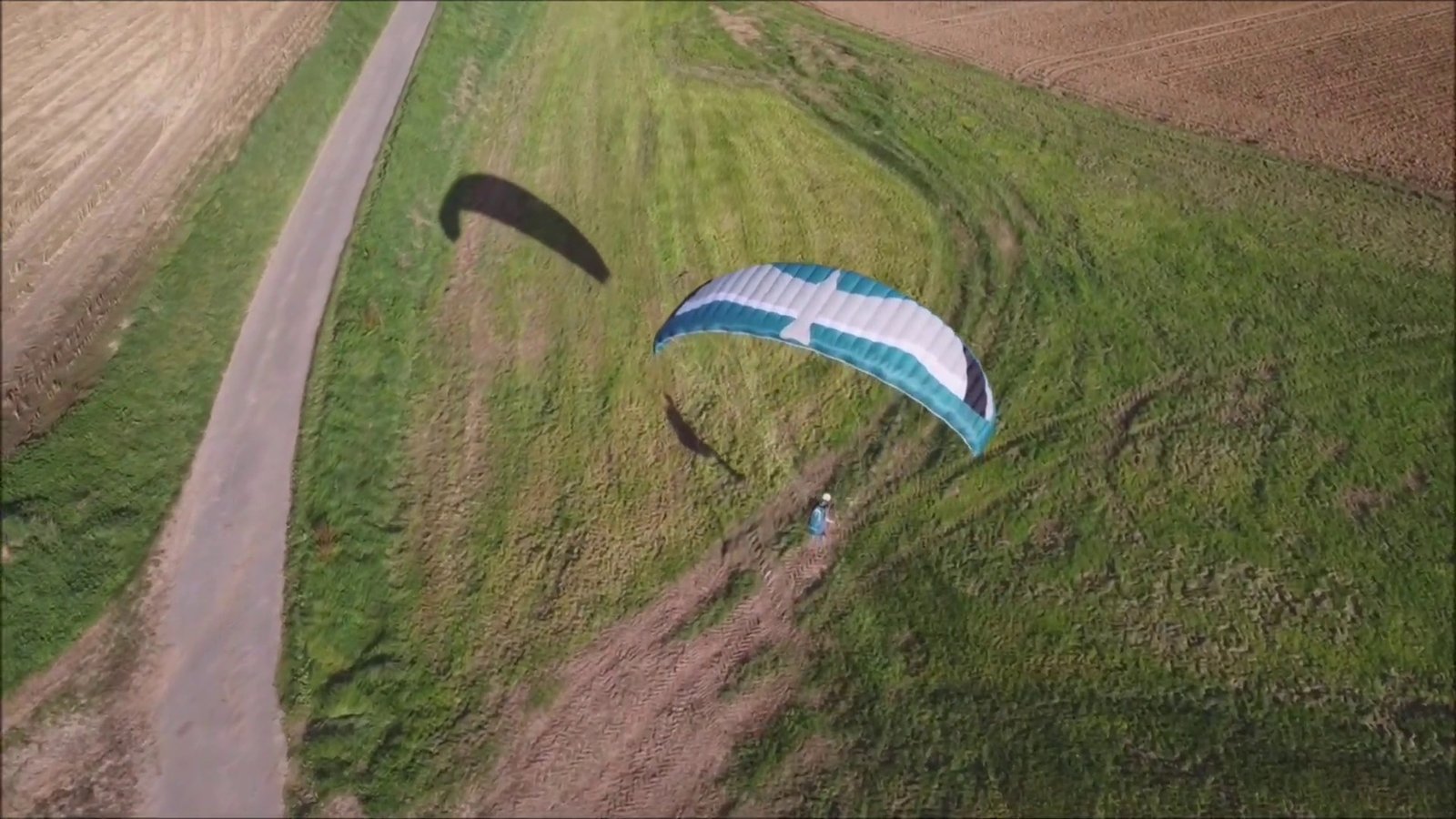

Erster dokumentierter gnuA7-Prototyp, von Nicolas Leduey (Normandie, Frankreich). Größe S-M 24 m2.

„Geburt einer Möwe“

1	2
3	4
5	6
7	8
9	10
11	12
13	14
15	16
17	18
19	20
21	22
23	24
25	26
27	28
29	30
31	32
33	34
35	36
37	38
39	40

Danke an Nicolas Leduey für das Teilen seines Projekts.

LABORNOTIZ: Einen Gleitschirm zu Hause zu bauen ist eine sehr komplizierte Aufgabe (selbst eine einfache Hülle), und erfordert viele Stunden Arbeit. Vorerfahrung ist erforderlich, und sehr erfinderisch. Wie immer denken Sie daran: Der Gleitschirmflug birgt Risiken, die nur bekannt und kontrolliert werden können mit einer geeigneten Ausbildung seitens einer anerkannten Schule. Testen Sie keine Flügel, ohne deren Funktionsweise zu kennen. Die Konstruktion und der Test experimenteller Flügel ohne Zertifizierung erfordern tiefe Kenntnisse dessen, was hergestellt wird.
