gnuReflex

Amusante et rapide, avec contrôle dynamique du calagel

1

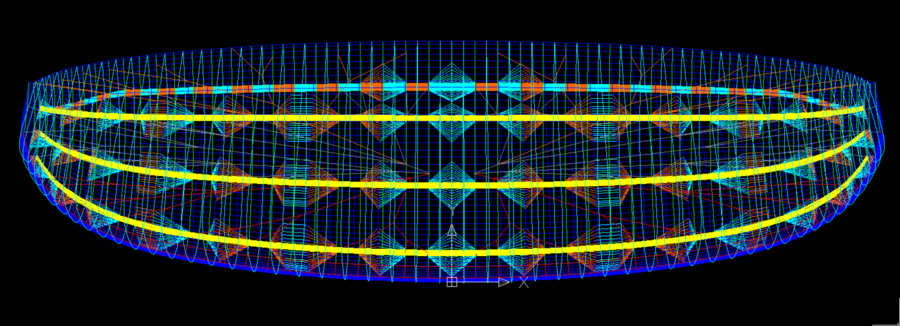

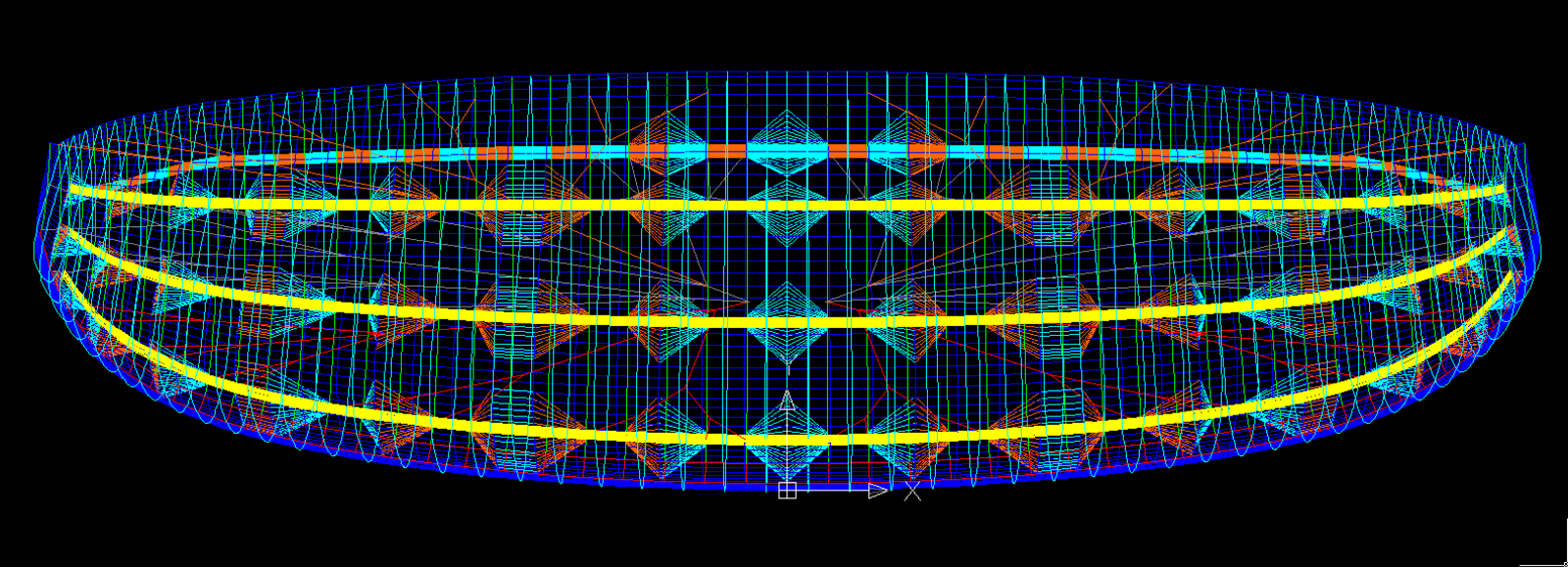

Figure 1. 3D planform

2

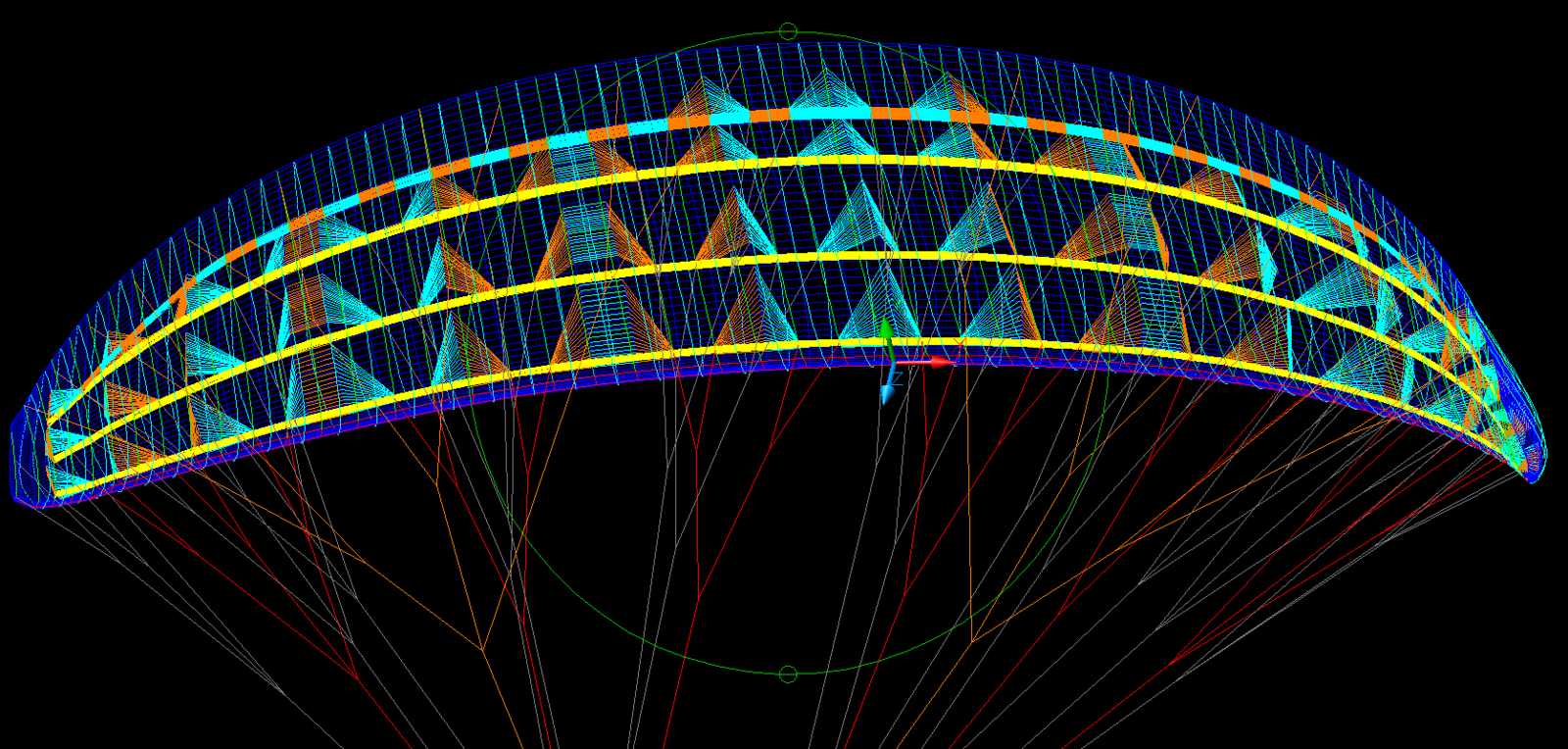

Figure 2. Internes V-ribs

3

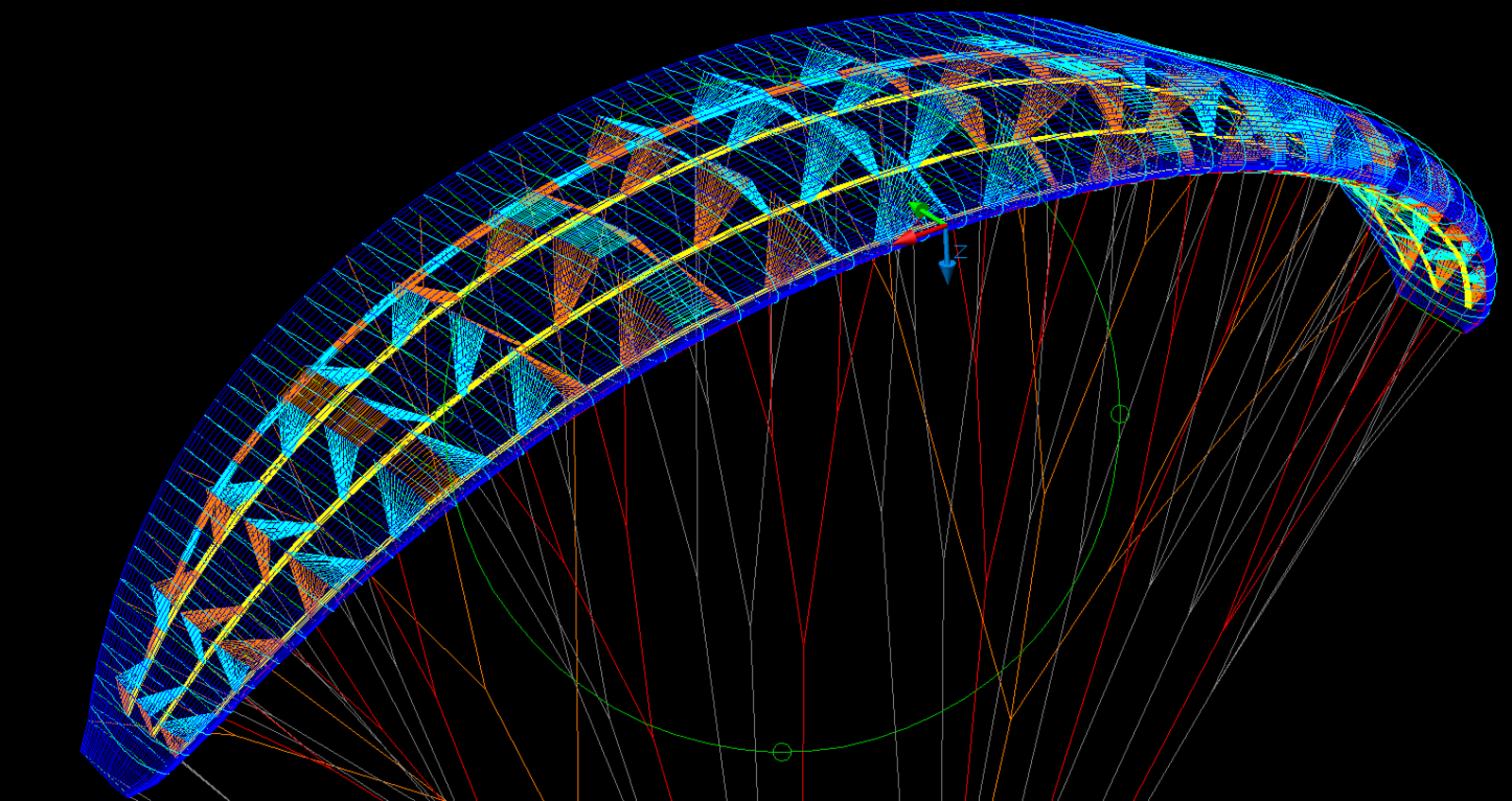

Figure 3. Internes V-ribs

4

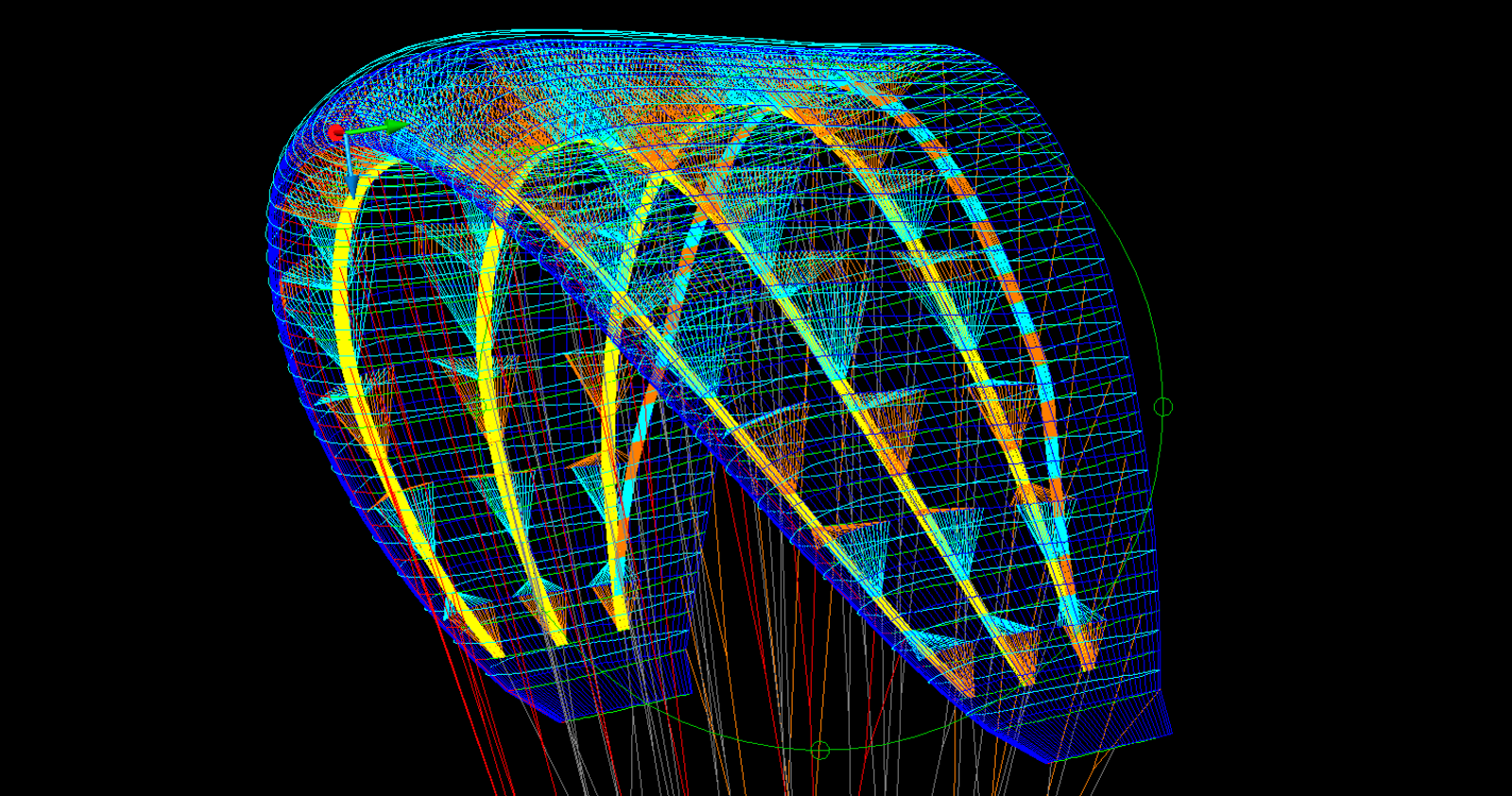

Figure 4. Vue laterale


1. DESCRIPTIF

Caractéristiques principales:
Format d'image : 5,5 environ
Nombre de cellules : 52
Profil aérodynamique : gnuReflex
Système de contrôle : Poignées de frein couplées à un système polyplast à variation dynamique d'angle d'incidence (style "Moustache")
Tailles : 15 m2, 17 m2, 19 m2 selon les besoins du pilote

Le projet est ouvert à recevoir des contributions et des idées.

2. PLANS (toujours pas finis !)

Géométrie de base :
pre-data.txt  geometry1.dxf

Fichier de données (en cours de développement) :
leparagliding.txt

DXF 3d :
lep-3d.dxf

Temps de développement prévu : septembre-octobre 2022


3. LE PROFIL


gnuReflex candidate 1: rcandidate1.txt  rcandidate1.dat
gnuReflex candidate 2: rcandidate2.txt  rcandidate2.dat
Hegala (candidate 3): hegala.dat

airfoil

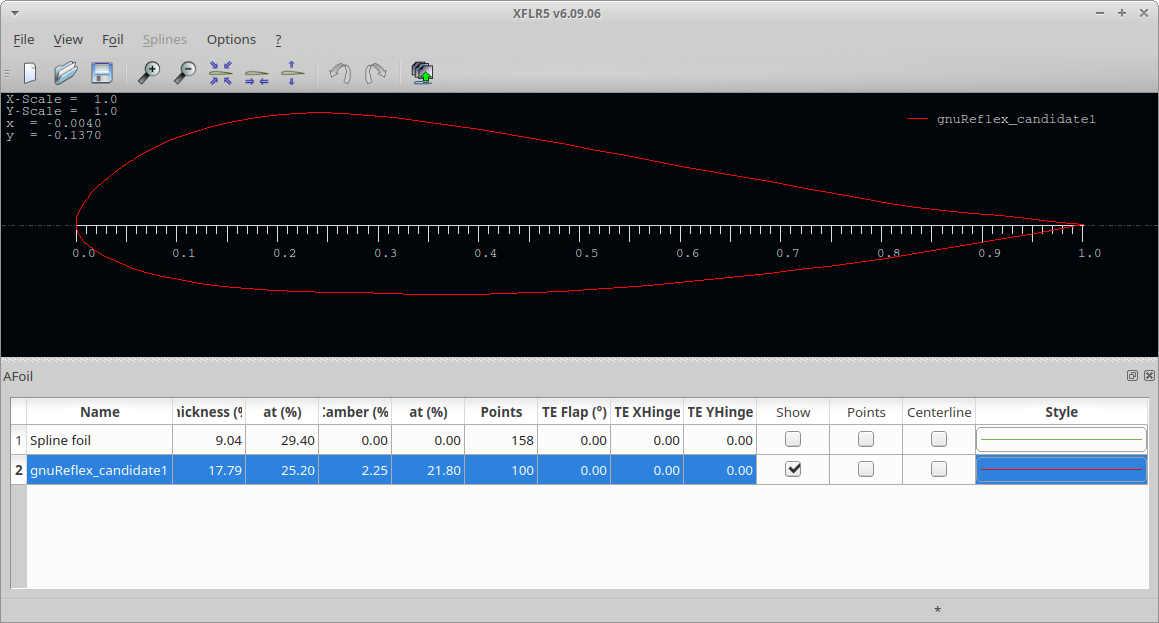

Figure 5. gnuReflex candidate 1

candidates

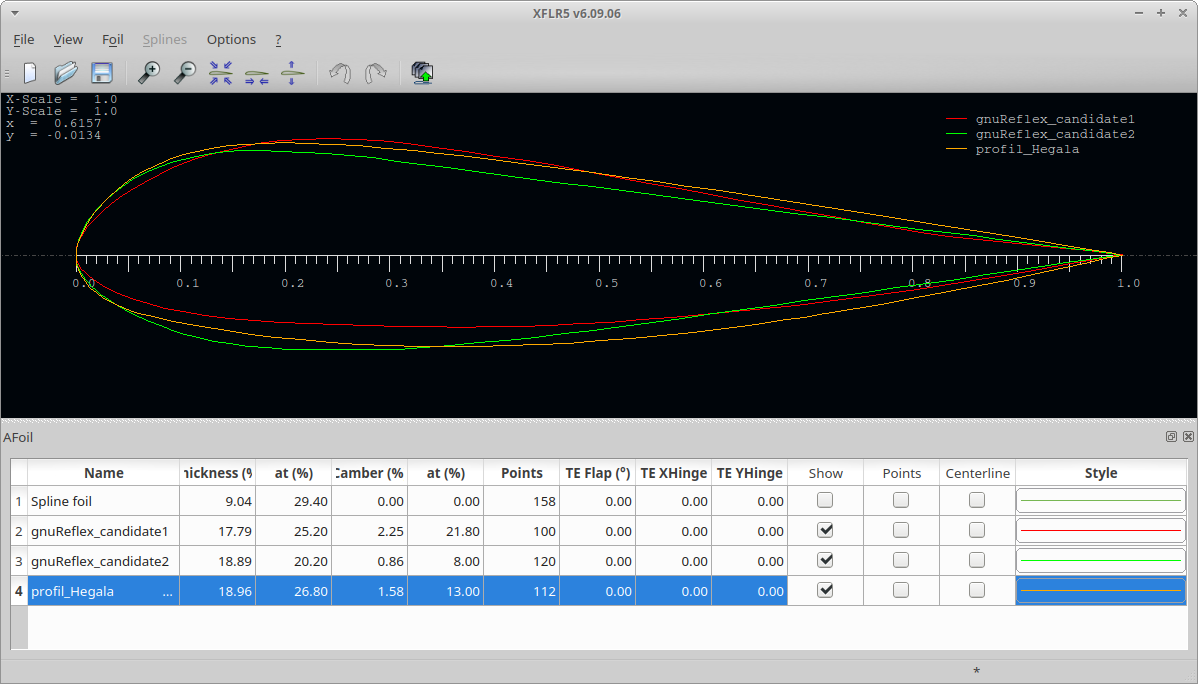

Figure 6. Quelques gnuReflex candidats


surfaces

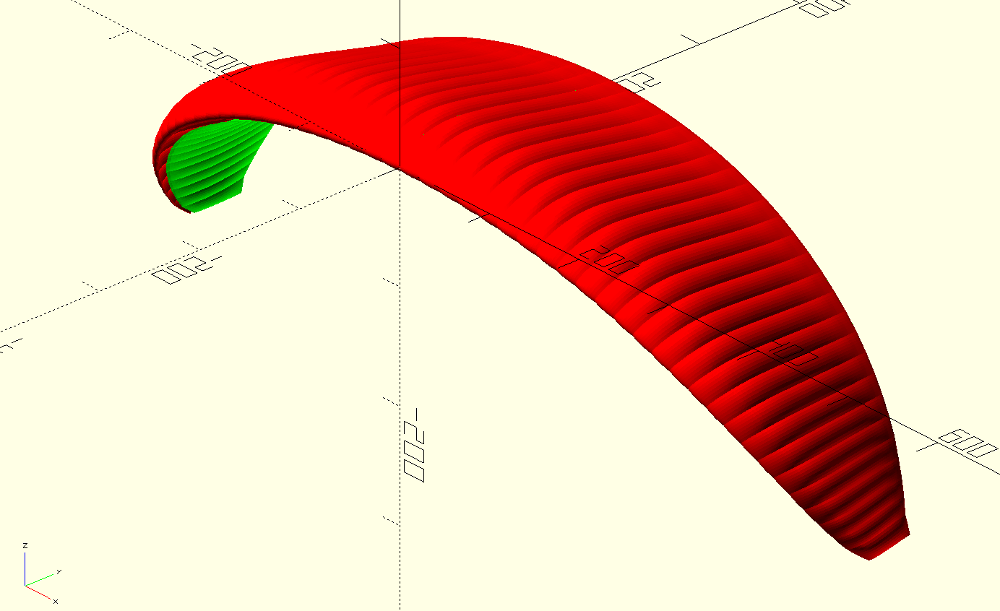

Figure 7. OpenSCAD vue surface



LAB NOTE: Créer un parapente à la maison est une tâche très compliquée, et nécessite de nombreuses heures de travail. Expérience préalable est requise, très inventive, et imagination. Comme toujours, n'oubliez pas que: Le vol libre implique des risques qui ne peuvent être connus, et qu'ils peuvent être contrôlés, seulement avec une formation appropriée de la part d'une école reconnue. Pas tester ailes sans connaître leur fonctionnement. La construction et l'essai d'ailes expérimentales sans certification nécessite une connaissance approfondie de ce qui se fait.
