BARRETINA HYPER LITE SIMPLIFIED "BHL-S"

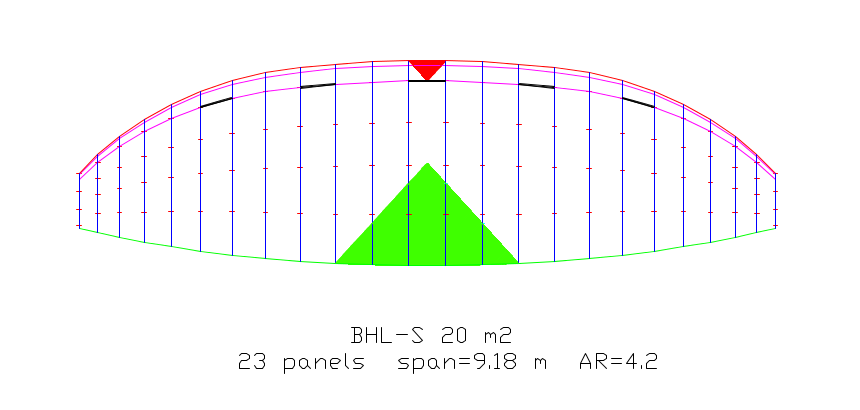

BHL-S simplified

This is the project of the Barretina Hyper Lite Simplified. The aim is to make a BHL even easier. Only 23 panels and a small area, about to 20 m2 (19,94 m2 exactly).

Main files:

Main data file:  leparagliding.txt

Airfoils:  bhl.txt  pbhl.txt

Results:  lep-out.txt lines.txt

DXF plans
2D and 3D directly from the program LEP 2.41 inside the zip file: bhl-s.zip
Keep in mind that it still is necessary to join, using AutoCAD, the top surface panel  with the small panel corresponding to the small bottom surface (nose area), as is explained in FAQ or image

Complements (only for study use about pre-processor):

The
main geometry is defined with the preprocessor, detailing below by way of example.

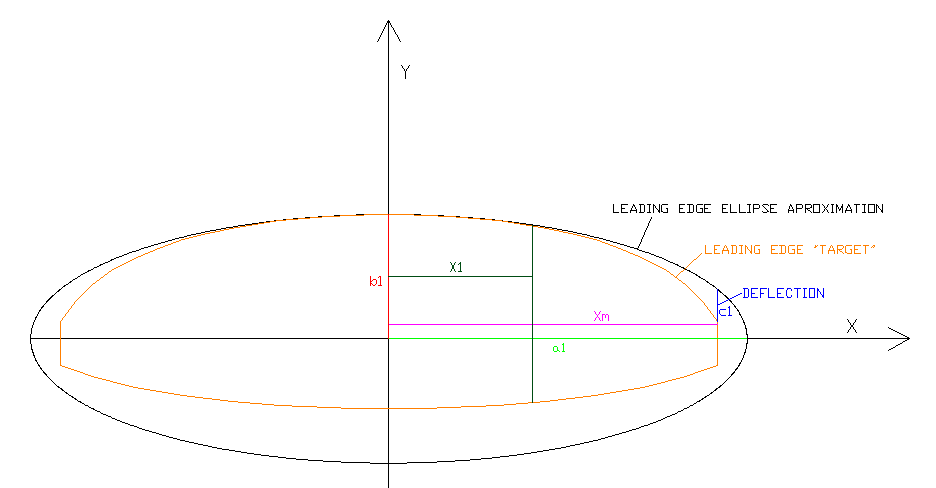

Pre-processor parameters for leading edge:
le

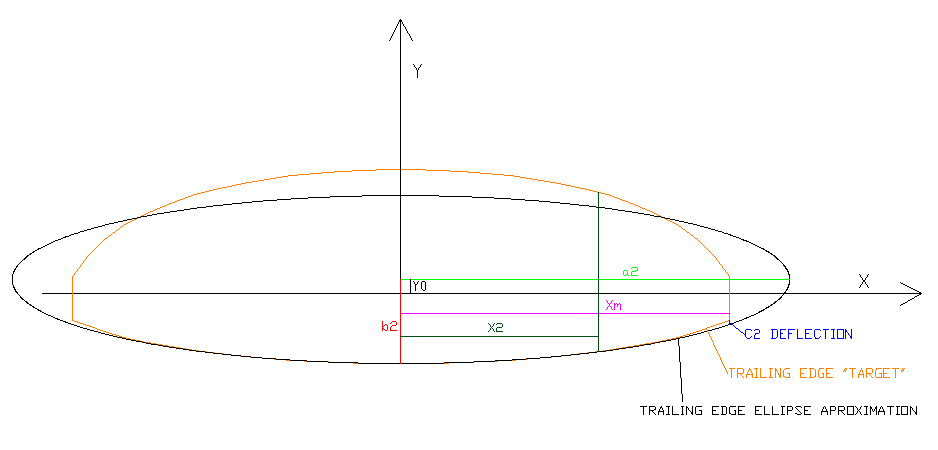

Pre-processor parameters for trailing edge:
te

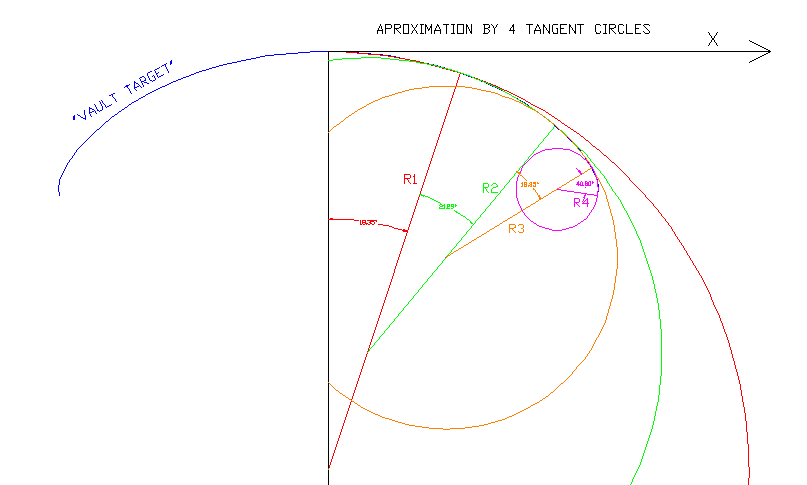

Pre-processor parameters for vault (using four tangent circles):
vault

*
*********************************
LEPARAGLIDING
GEOMETRY PRE-PROCESSOR     v1.1
**********************************
BHL-S
**********************************
* 1. Leading edge parameters
**********************************
a1= 499.815
b1= 173.46
x1= 201
xm= 458.81
c1= 44.6
**********************************
* 2. Trailing edge parameters
**********************************
a2= 542.3675
b2= 117.14
x2= 274.96
xm= 458.81
c2= 5.0
y0= 20.0
**********************************
* 3. Vault
**********************************
2
583.65    18.35
410.926    21.29
239.25    18.85
57.11    40.80
**********************************
* 4. Cells distribution
**********************************
3
0.33
23

pre-data.txt

DXF file used to find parameters: pre-BHL-S.dxf.zip

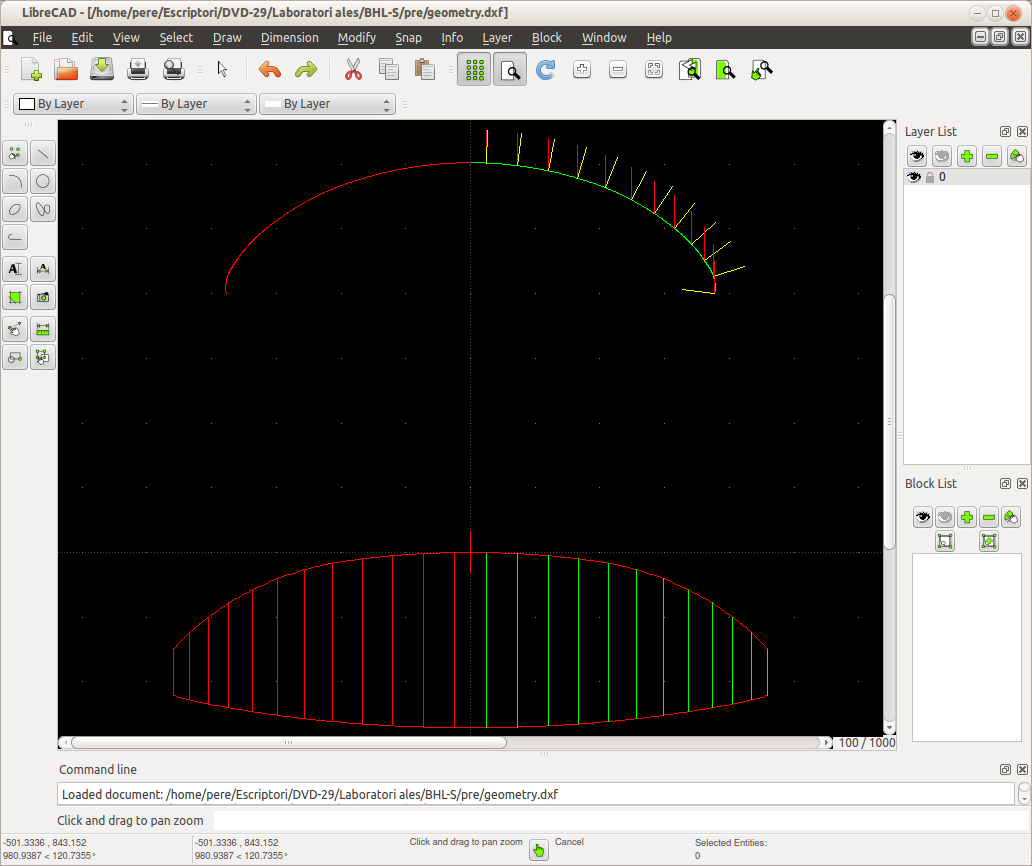

Geometry output: geometry.dxf.zip

Geometry matrix: geometry-out.txt

GEOMETRY PRE-PROCESSOR
 Version 1.1 "Kemerovo" (2013-06-24)

 Auxiliar geometry matrix for use with LEparagliding 2.2

 Rib    x-rib      y-LE       y-TE       xp    z    beta      RP        Washin

 1     24.39       .21    270.48     24.38       .51      2.32     33.33       .00
 2     72.84      1.85    269.54     72.66      4.52      7.14     33.33       .00
 3    120.68      5.13    267.66    119.83     12.38     11.77     33.33       .00
 4    167.58     10.04    264.87    165.31     23.79     16.40     33.33       .00
 5    213.24     16.68    261.16    208.49     38.57     21.90     33.33       .00
 6    257.12     26.83    256.60    248.26     57.05     27.92     33.33       .00
 7    298.67     40.78    251.32    283.92     78.35     33.73     33.33       .00
 8    337.47     58.01    245.74    315.12    101.39     39.10     33.33       .00
 9    373.15     77.95    239.90    341.18    125.71     47.35     33.33       .00
10    405.42    100.05    233.79    361.43    150.81     54.97     33.33       .00
11    434.04    123.89    227.44    375.30    175.71     72.29     33.33       .00
12    458.81    149.25    220.93    377.35    202.06    -82.97     33.33       .00

BHL-S

leparagliding.txt file:
**************************************************************
* LABORATORI D'ENVOL PARAGLIDING DESIGN                      *
* Input data file                                            *
**************************************************************
*
**************************************************************
*             1. GEOMETRY                                    *
**************************************************************
* Brand name
"LABORATORI"
* Wing name
"BHL-S"
* Drawing scale
1.
* Wing scale
1.
* Number of cells
    23
* Number of ribs
    24
* Alpha max and parameter
    10.0    1
* Paraglider type and parameter
  "ss"     1
* Rib geometric parameters
* Rib    x-rib    y-LE    y-TE    xp    z    beta    RP    Washin
1     24.39       .21    270.48     24.38       .51      2.32     33.33       .00
2     72.84      1.85    269.54     72.66      4.52      7.14     33.33       .00
3    120.68      5.13    267.66    119.83     12.38     11.77     33.33       .00
4    167.58     10.04    264.87    165.31     23.79     16.40     33.33       .00
5    213.24     16.68    261.16    208.49     38.57     21.90     33.33       .00
6    257.12     26.83    256.60    248.26     57.05     27.92     33.33       .00
7    298.67     40.78    251.32    283.92     78.35     33.73     33.33       .00
8    337.47     58.01    245.74    315.12    101.39     39.10     33.33       .00
9    373.15     77.95    239.90    341.18    125.71     47.35     33.33       .00
10    405.42    100.05    233.79    361.43    150.81     54.97     33.33       .00
11    434.04    123.89    227.44    375.30    175.71     72.29     33.33       .00
12    458.81    149.25    220.93    377.35    202.06    -82.97     33.33       .00
**************************************************************
*             2. AIRFOILS                                *
**************************************************************
* Airfoil name, intake in, intake out, open , disp. rrw
1    bhl.txt    2.224    10    1    0    1    1
2    bhl.txt    2.224    10    1    0    1    1
3    bhl.txt    2.224    10    1    0    1    1
4    bhl.txt    2.224    10    1    0    1    1
5    bhl.txt    2.224    10    1    0    1    1
6    bhl.txt    2.224    10    1    0    1    1
7    bhl.txt    2.224    10    1    0    1    1
8    bhl.txt    2.224    10    1    0    1    1
9    bhl.txt    2.224    10    1    0    1    1
10    bhl.txt    2.224    10    1    0    1    1
11    bhl.txt    2.224    10    1    0    1    1
12    pbhl.txt 2.224    10    1    0    1    1
*************************************************************
*            3. ANCHOR POINTS                               *
*************************************************************
* Airf    Anch    A    B    C    D    E    F
1    4    10.    30.35    51.32    75.28    0    100
2    4    10.    30.35    51.32    75.28    0    100
3    4    10.    30.35    51.32    75.28    0    100
4    4    10.    30.35    51.32    75.28    0    100
5    4    10.    30.35    51.32    75.28    0    100
6    4    10.    30.35    51.32    75.28    0    100
7    4    10.    30.35    51.32    75.28    0    100
8    4    10.    30.35    51.32    75.28    0    100
9    4    10.    30.35    51.32    75.28    0    100
10    4    10.    30.35    51.32    75.28    0    100
11    4    10.    30.35    51.32    75.28    0    100
12    4    0.    33    66    95    0    100
*************************************************************
*          4. AIRFOIL HOLES                                 *
*************************************************************
1
1
14
1
1 8.59    1.92    3. 3.    0. 0. 0.
*************************************************************
*           5. SKIN TENSION                                 *
*************************************************************
Extrados
0.        0.    0.        0.
7.5        1.3    10.        1.33
15.        2.5    20.        2.5
80.        2.5    80.        2.5
90.        1.33    90.        1.33
100.        0.0    100.        0.
0.0114
16    0.9
*************************************************************
*           6. SEWING ALLOWANCES                            *
*************************************************************
15    25    25    upper panels (mm)
15    25    25    lower panels (mm)
15    ribs (mm)
15    vribs (mm)
*************************************************************
*           7. MARKS
*************************************************************
25.    0.5    0.15
************************************************************
*           8. Global angle of attack estimation           *
*************************************************************
* Finesse GR
    5.0
* Center of pressure % of chord
    43
* Calage %
    44
* Risers lenght cm
    47
* Line lenght cm
    512
* Karabiners cm
    40
***************************************************
*          9. SUSPENSION LINES DESCRIPTION
***************************************************
0
4
10
3    1 1    2 1    3 1    0 0     1 1
3    1 1    2 1    3 2    0 0     1 2
3    1 1    2 1    3 3    0 0     1 3
3    1 1    2 2    3 4    0 0     1 4
3    1 1    2 2    3 5    0 0     1 5
3    1 1    2 2    3 6    0 0     1 6
3    1 1    2 3    3 7    0 0     1 7
3    1 1    2 3    3 8    0 0     1 8
3    1 1    2 3    3 9    0 0     1 9
3    1 1    2 3    3 10    0 0     1 10
14
3    1 1    2 1    3 1    0 0     2 1
3    1 1    2 1    3 2    0 0     2 2
3    1 1    2 1    3 3    0 0     2 3
3    1 1    2 2    3 4    0 0     2 4
3    1 1    2 2    3 5    0 0     2 5
3    1 1    2 2    3 6    0 0     2 6
3    1 1    2 3    3 7    0 0     2 7
3    1 1    2 3    3 8    0 0     2 8
3    1 1    2 3    3 9    0 0     2 9
3    1 1    2 3    3 10    0 0     2 10
3    1 1    2 4    3 11    0 0    1 12
3    1 1    2 4    3 12    0 0    2 12
3    1 1    2 4    3 13    0 0    3 12
3    1 1    2 4    3 14    0 0    4 12
14
3    1 1    2 1    3 1    0 0     3 1
3    1 1    2 1    3 2    0 0     3 2
3    1 1    2 1    3 3    0 0     3 3
3    1 1    2 2    3 4    0 0     3 4
3    1 1    2 2    3 5    0 0     3 5
3    1 1    2 2    3 6    0 0     3 6
3    1 1    2 3    3 7    0 0     3 7
3    1 1    2 3    3 8    0 0     3 8
3    1 1    2 3    3 9    0 0     3 9
3    1 1    2 3    3 10    0 0     3 10
3    1 1    2 3    3 11    0 0     4 7
3    1 1    2 3    3 12    0 0     4 8
3    1 1    2 3    3 13    0 0     4 9
3    1 1    2 3    3 14    0 0     4 10
6
3    1 1    2 1    3 1    0 0     4 1
3    1 1    2 1    3 2    0 0     4 2
3    1 1    2 1    3 3    0 0     4 3
3    1 1    2 2    3 4    0 0     4 4
3    1 1    2 2    3 5    0 0     4 5
3    1 1    2 2    3 6    0 0     4 6
***************************************************
*       10. BRAKES
***************************************************
230
11
3    1 1    2 1    3 1    0 0     6 1
3    1 1    2 1    3 2    0 0     6 2
3    1 1    2 1    3 3    0 0     6 3
3    1 1    2 2    3 4    0 0     6 4
3    1 1    2 2    3 5    0 0     6 5
3    1 1    2 2    3 6    0 0     6 6
3    1 1    2 2    3 7    0 0     6 7
3    1 1    2 3    3 8    0 0     6 8
3    1 1    2 3    3 9    0 0     6 9
3    1 1    2 3    3 10    0 0     6 10
3    1 1    2 3    3 11    0 0     6 11
* Brake distribution
0    25    55    70    100
0     0    0    0    0
***************************************************
*       11. Ramification lengths
***************************************************
3    150
4    270    120
3    100
4    180    80
***************************************************
*    12. H V and VH ribs
***************************************************
3
80    150
1    1    0 1    1 1    2.5    0    0    0
2    1    3 1    4 1    2.5    0    0    0
3    1    6 1    7 1    2.5    0    0    0
*****************************************************
*    15. Extrados colors
*****************************************************
3
1    1
1    40.1    0.
2    1
1    20.15    0.
3    1
1    0.0    0.
*****************************************************
*    16. Intrados colors
*****************************************************
1
1    1
1    0.    0.
*****************************************************
*       17. Aditional rib points
*****************************************************
2
8.288    8.087
11.21    -2.113
*****************************************************
*       18. Elastic lines corrections
*****************************************************
100
75    25
40    40    20
35    35    20    10
35    35    15    10    5
1    0.08    0.2    0.2
2    0.08    0.2    0.2
3    0.08    0.2    0.2
4    0.08    0.2    0.2
5    0.08    0.2    0.2
