Настольная книга по проектированию парапланов
Глава 7. Диагональные нервюры

7.1 Введение

Диагональные нервюры (V-нервюры, косые нервюры) используются для уменьшения числа строп. Это уменьшает воздушное сопротивление параплана и увеличивает аэродинамическое качество. Диагональные нервюры могут быть как по всей длине хорды, так и небольшими отрезками ткани только в районе петелек для строп (т.н. называемые "косынки"). Диагональные нервюры соединяют по диагонали точки крепления строп с верхней поверхностью около неподкрепленных стропами промежуточных нервюр. Также косые нервюры могут крепиться непосредственно к верхней поверхности, без промежуточных нервюры. Но это увеличивает матрасность нижних секций, поэтому практически никогда не используется. Диагональные нервюры могут также крепиться не к верхней поверхности, а к промежуточной нервюре в верхней ее части. Это немного уменьшает длину косых нервюр, а приводит практически к тому же результату, что креление к общему шву на верхней повехности. Поэтому такой метод используется довольно часто. Замена сплошных диагональных нервюр по всей хорде на отдельные косынки только над точками крепления строп оправданна, так как в сплошных нервюрах все равно необходимо делать вентиляционные отверстия для свободного протекания воздуха между секциями. Поэтому прочностные характеристики крыла от этого не страдают.

Перемычки между нерюврами (H-перемычки) преследуют другую цель. Они служат для принятия нагрузки от расходящихся в стороны строп. Поэтому их использование желательно даже в конструкциях крыла, не содержащих диагональные нервюры, а также там, где стропы создают значительную угловую нагрузку на ткань панелей. Все парапланы, разработанные Лабораторией, содержат такие горизонтальные перемычки (за исключением gnuEASY).


Для построения плоских выкроек диагональных нервюр или перегородок могут использоваться те же математические методы, которые используются для построения выкроек верхней и нижней поверхности. И которые подробно описаны в Главе 5. Расчет плоских панелей.

Далее приведены ряд рисунков, показывающих принцип работы диагональных нервюр и горизонтальных перемычек.

7.2 Содержание рисунков:

Рис. 1. H-перемычки
Рис. 2. V-нервюры, одна неподдерживаемая стропами промежуточная нервюра
Рис. 3. V-нервюры, две неподдерживаемые промежуточные нервюры
Рис. 4. Экспериментальная поправка в неподдерживаемые нервюры
Рис. 5. ...3D вид
Рис. 6. V-нервюры, геометрия и реализация в программе leparagliding
Рис. 7. Разные типы V и H нервюры

H-rib
Рис. 1. H-перемычки.

V-rib

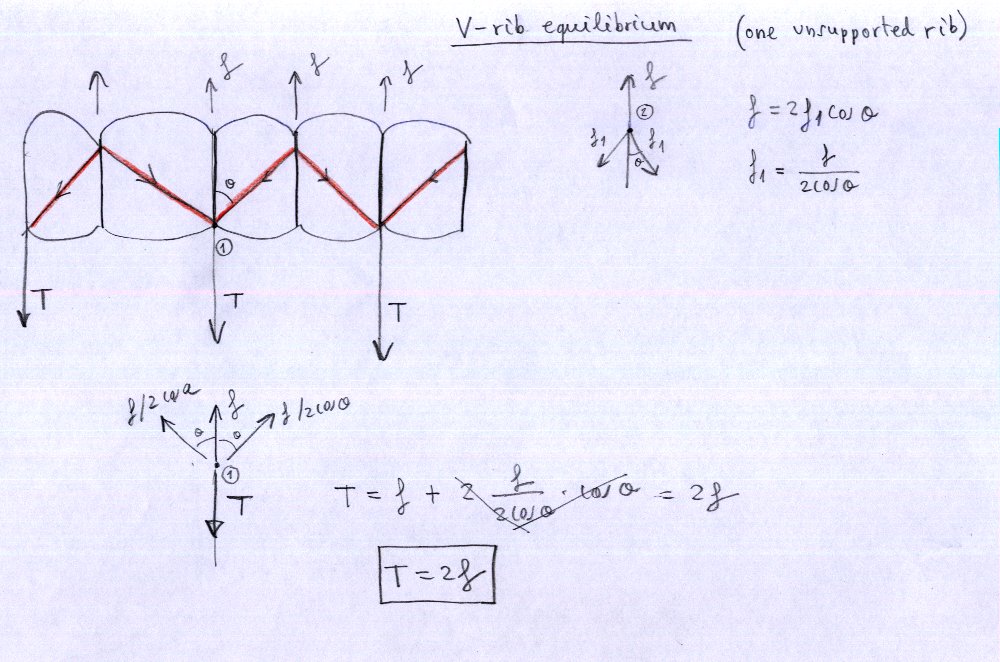

Рис. 2. V-нервюры, одна неподдериживаемая стропами промежуточная нервюра

V-rib 1 unsupported
Рис. 3. V-нервюры, две неподдерживаемые промежуточные нервюры

Experimental insertion

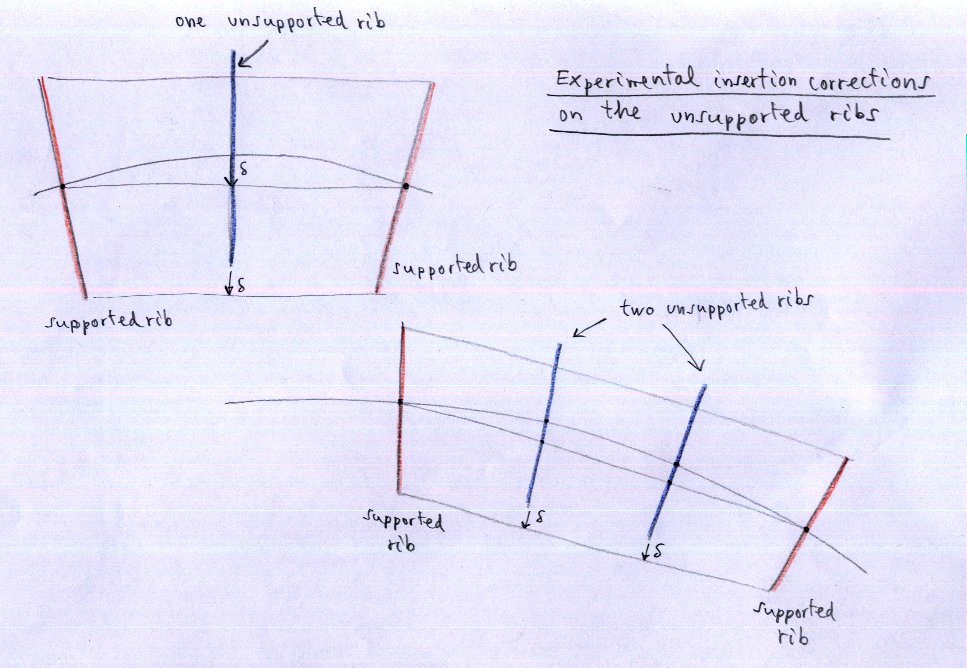

Рис. 4. Экспериментальная поправка в неподдерживаемые нервюры

Experimental insertion 2u
Рис. 5. ...3D вид

V-rib geometric definition
Рис. 6. V-нервюры, геометрия и реализация в программе leparagliding

V-H
 Рис. 7. Разные типы V и H нервюры
