Однослойный профиль крыла эксперимент

paruplaner.ucoz.ru  и  laboratoridenvol.com работают вместе для того, чтобы лучшего изучения однослойный профиль крыла

single skin experiment
Рис.1
Основными задачами:

1) Теоретическое исследование жидкости вокруг профиля
2) Численные эксперименты с программой динамики вычислительные жидкости (Openfoam или аналогичный)
3) Изучение движение воздуха вокруг профилем, истинного крыла
4) Информация о опытов того же типа, сделанной ранее
5) Новые эксперименты с ленточками
6) Анализ и сравнение результатов. Практические выводы.
7) Ссылки

Этот эксперимент был предложен Роман Иванов ( paruplaner.ucoz.ru ). Некоторые предыдущие исследования были обсуждены несколькими авторами в этом выпуске: http://paruplaner.ucoz.ru/forum/5-26-1 . Вы также можете прочитать интересные вклады по этой теме: http://www.kiting.org.ua/forum/index.php/t/1613/. Вы можете внести свой вклад в эту тему здесь . По имеющейся информации, подобные эксперименты проводились, но с обычными двухслойники параплан, Петр Иванов и Олег Зайцев [4]. Было это около 20 лет назад.

1) Теоретическое исследование жидкости вокруг профил

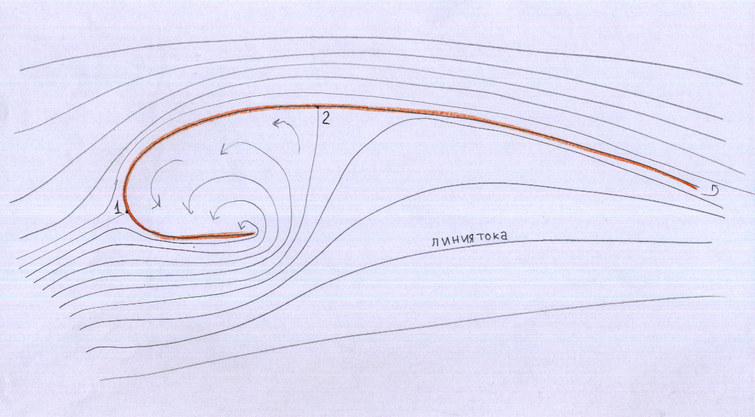

streamlines
Рис.2 Это очень интересно (и легко сделать) эксперименты, сделанные с
помощью "карандаша и бумаги".

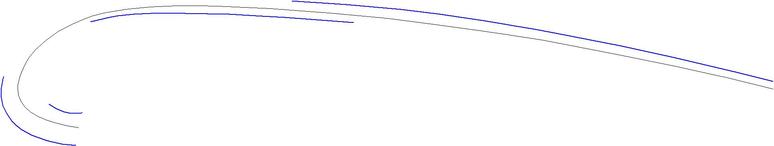

single layer
Рис.3

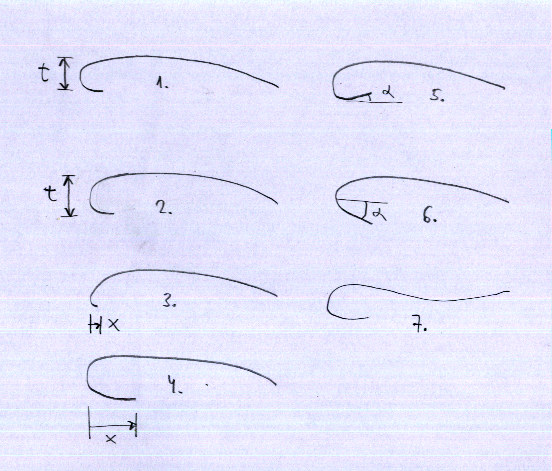

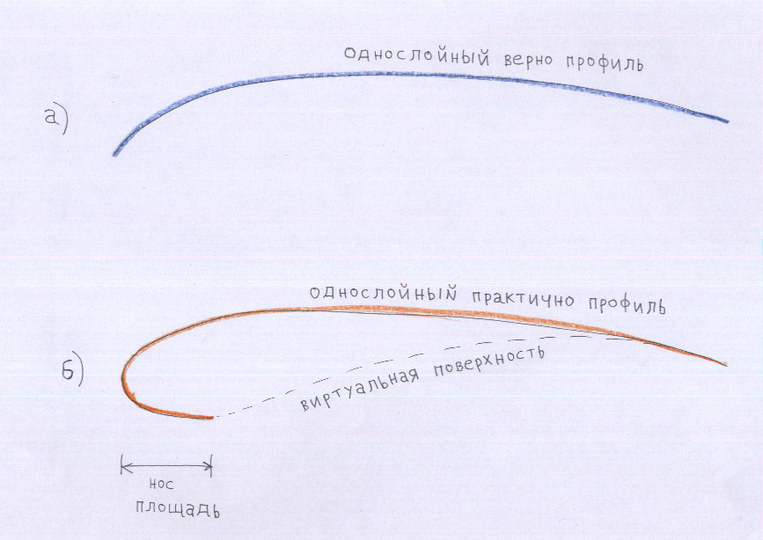

profile options
Рис.4

2) Численные эксперименты с программой динамики вычислительные жидкости (Openfoam , Gerrys CFD, или аналогичный)

(...)

3) Изучение движение воздуха вокруг профилем, истинного крыла

a
Рис.5 На рисунке синим обозначены зоны, которые мы кажутся интересными.

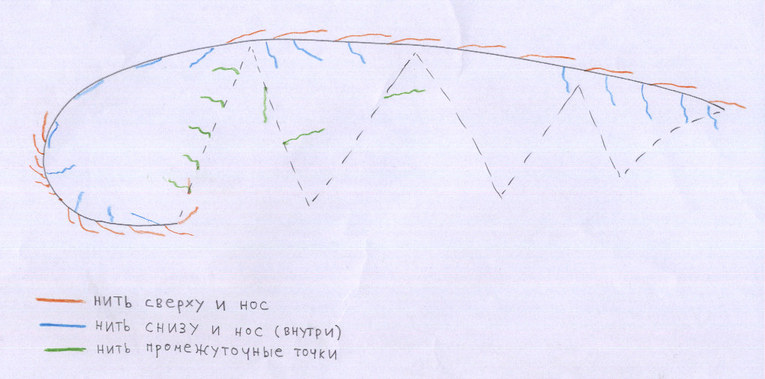

airfoil tufts
Рис.6

Мы можем добавить нити управления (ripstop) по краям треугольников. Особенно интересным является передний край (А). Здесь, как и ожидалось есть "ротор", который создает сопротивление, но также помогает набухают и под давлением переднюю кромку крыла.

(...)

4) Информация о опытов того же типа, сделанной ранее.

1
фото 1
2
фото 2
1
фото 3
1
фото 4

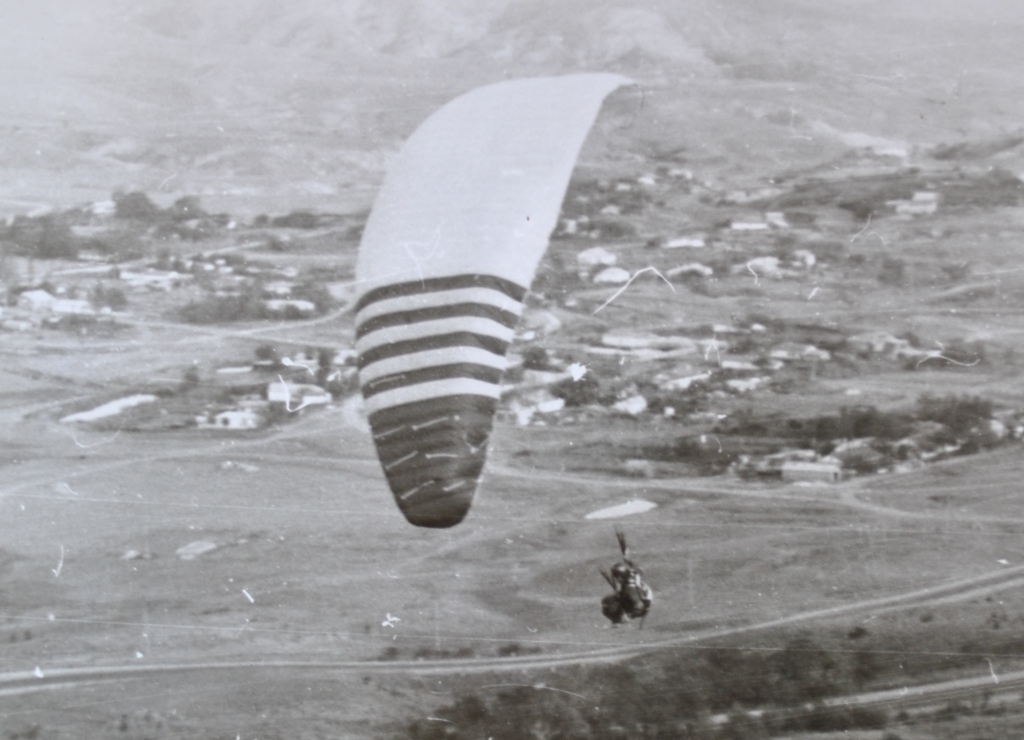

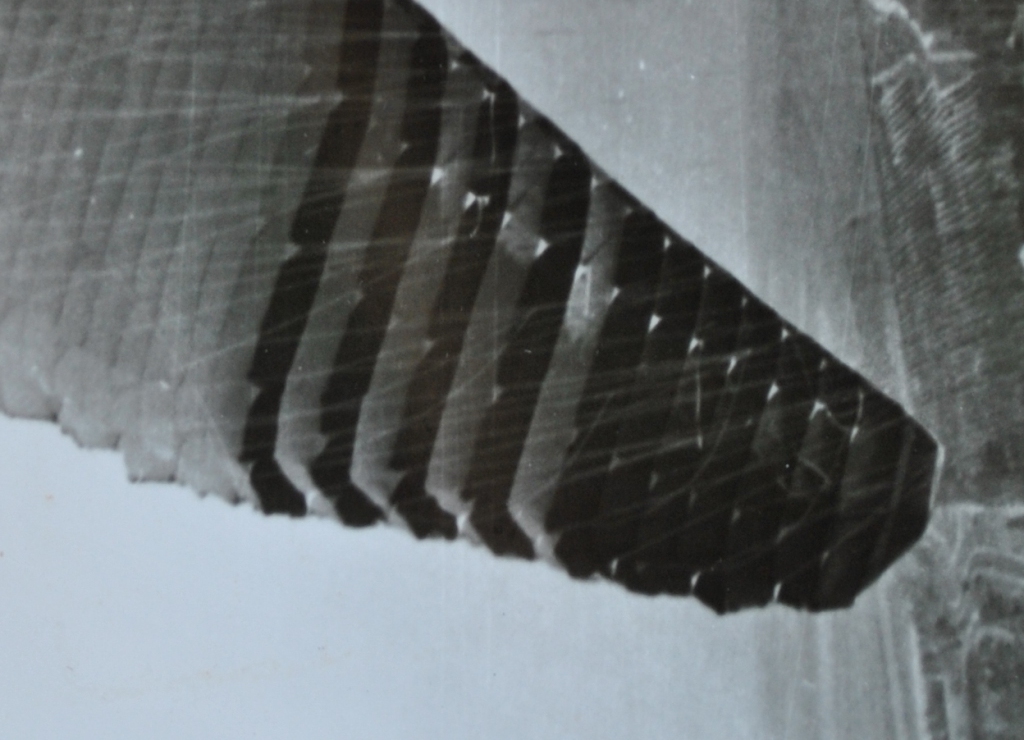

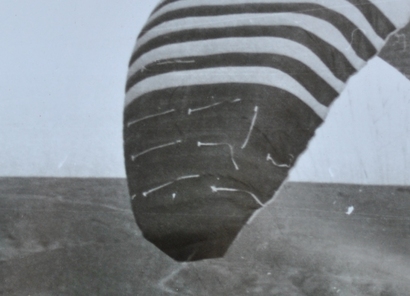

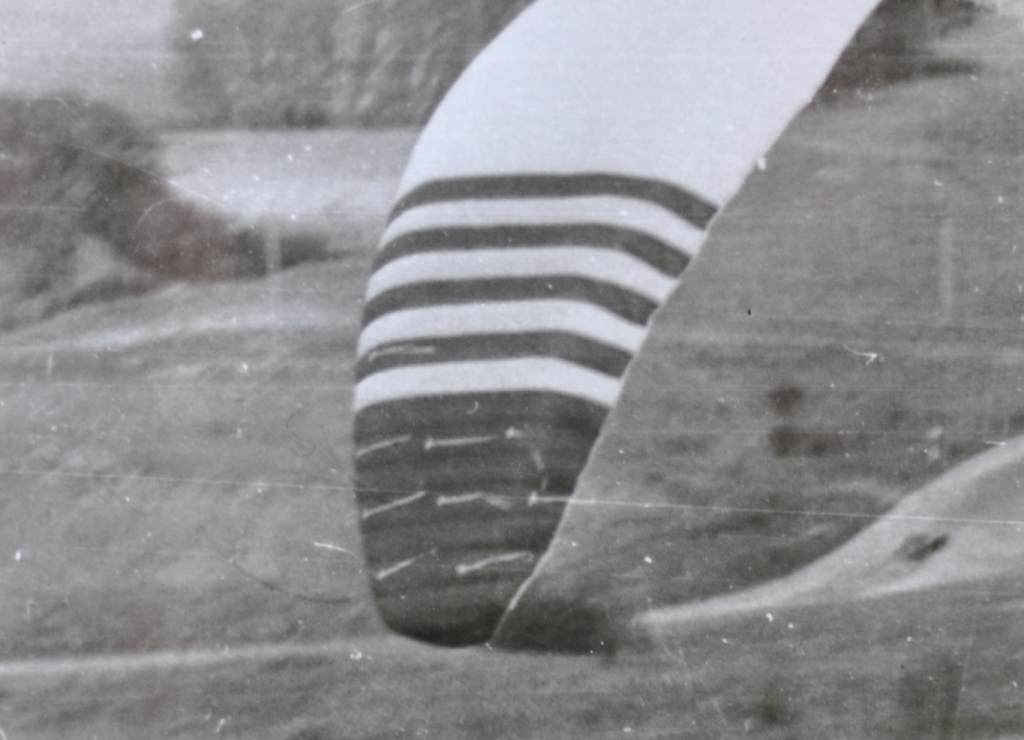

Рис. 7 : Фото с 1 по 4: год - 1994, место - гора Клементьева, (г.Феодосия, Крым), фотографировал - Петр Иванов, купол - по геометрическим параметрам похож на Racer-29 (или 28?) Edel. Опубликовано с разрешения автора работы Олега Зайцева (пилот, конструктор и директор фирмы AVIZ-paragliding . Узнать больше От парапланерных концепций к технологии).

5)
Новые эксперименты с ленточками

Эксперименты с лентами, будут с помощью однослойный Adrenaline Batlite 22,5. Экспериментальные участки планируется быть Teia (Барселона), и замок Сант Ферран (Фигерас) в
Каталония.

1

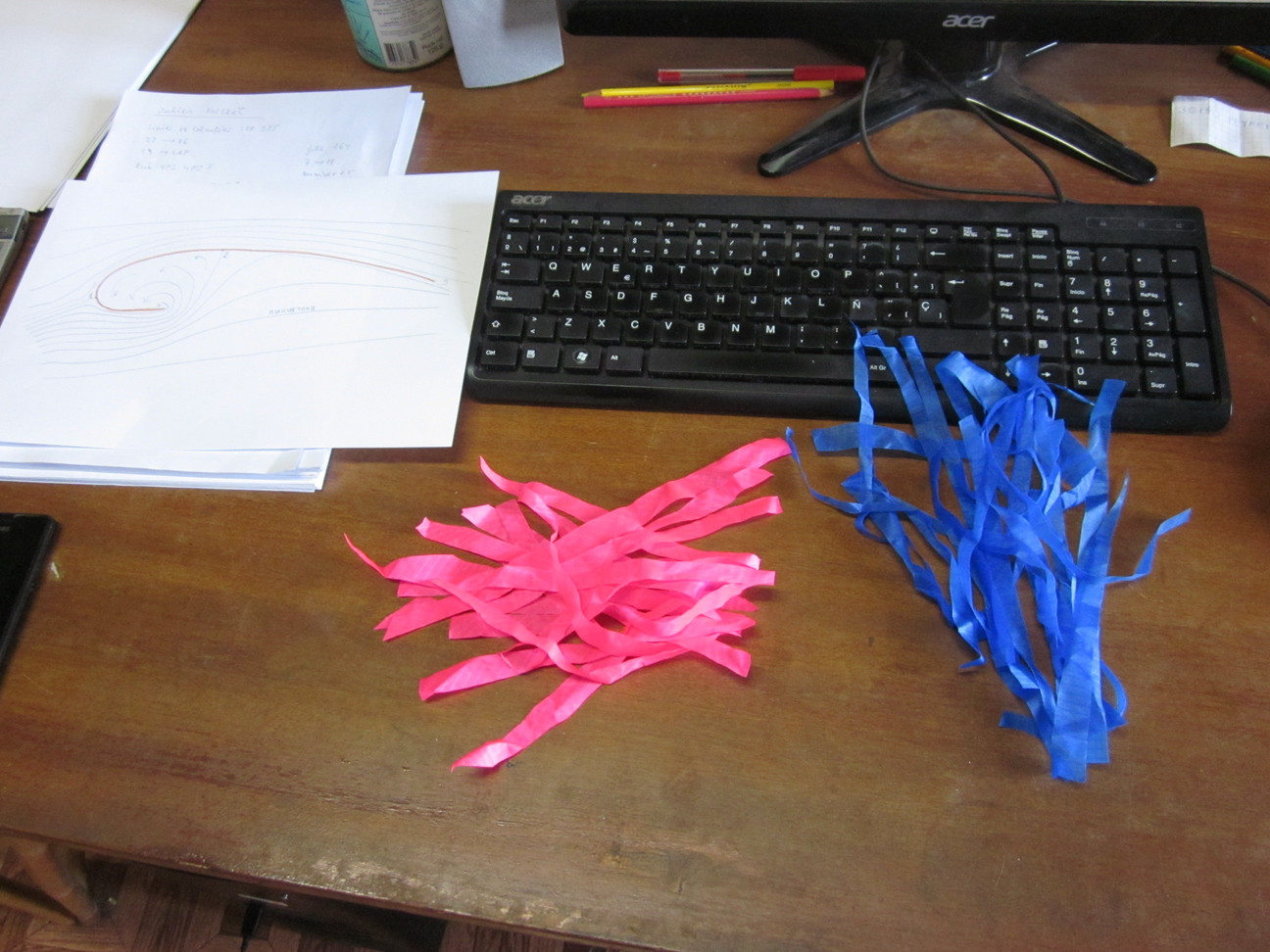

1. Ленточками
розовый и голубой 0,8 х 15 см прим
1

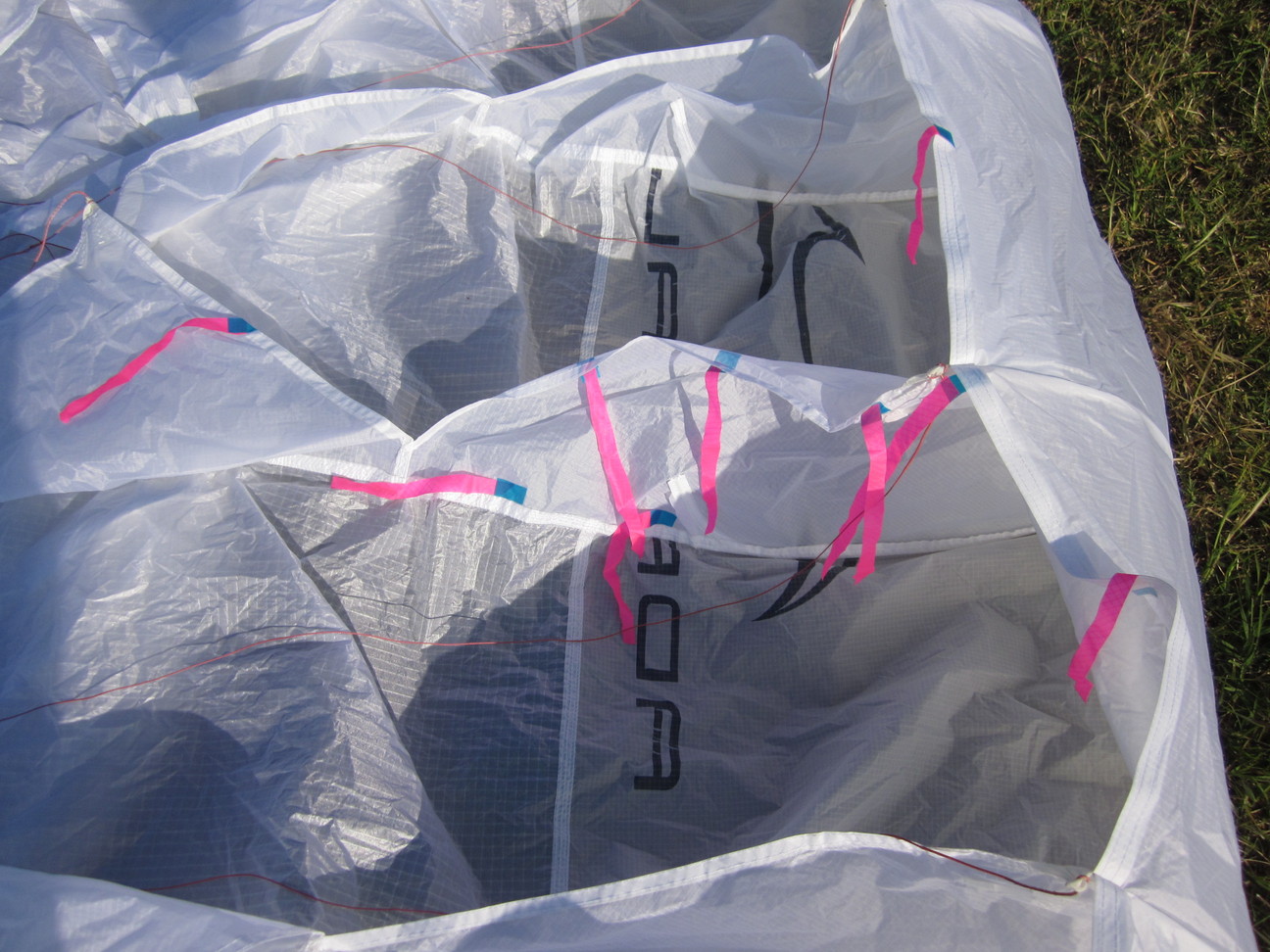

2. некоторые ленты на носу
1

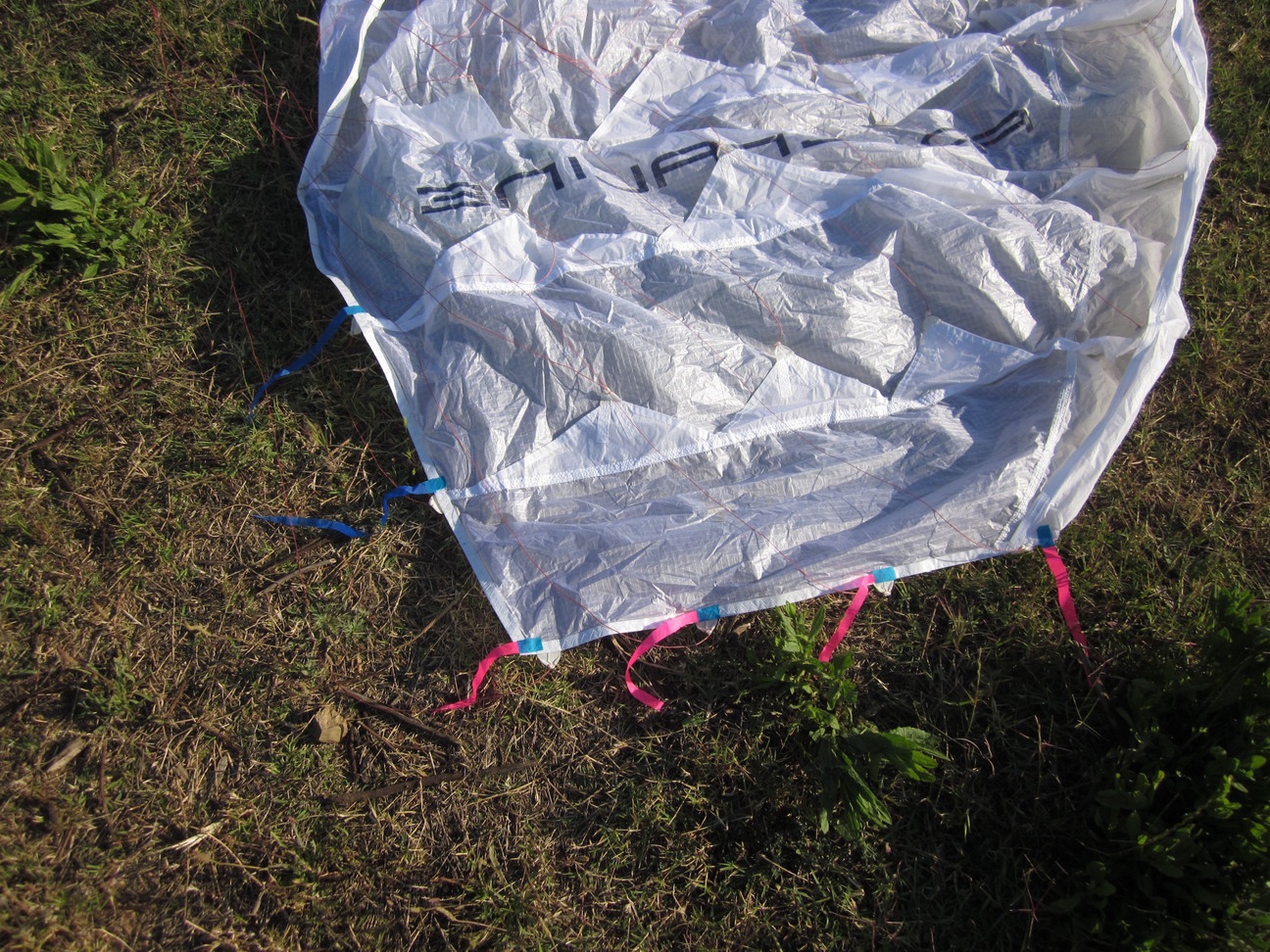

3. Другие ленточками в законцовка крыла
1
4. Нам нужно, еще много
ленточками!
1
5. Pere, в Teia.


В пятницу днем в Teia (2014-05-16), ветер был сумасшедшим
(изменения направления), и без посторонней помощи.
Я просто хотел попробовать, если
ленточками, застрял правильно
к ткани (с помощью клейкой ленты Ripstop).
​​

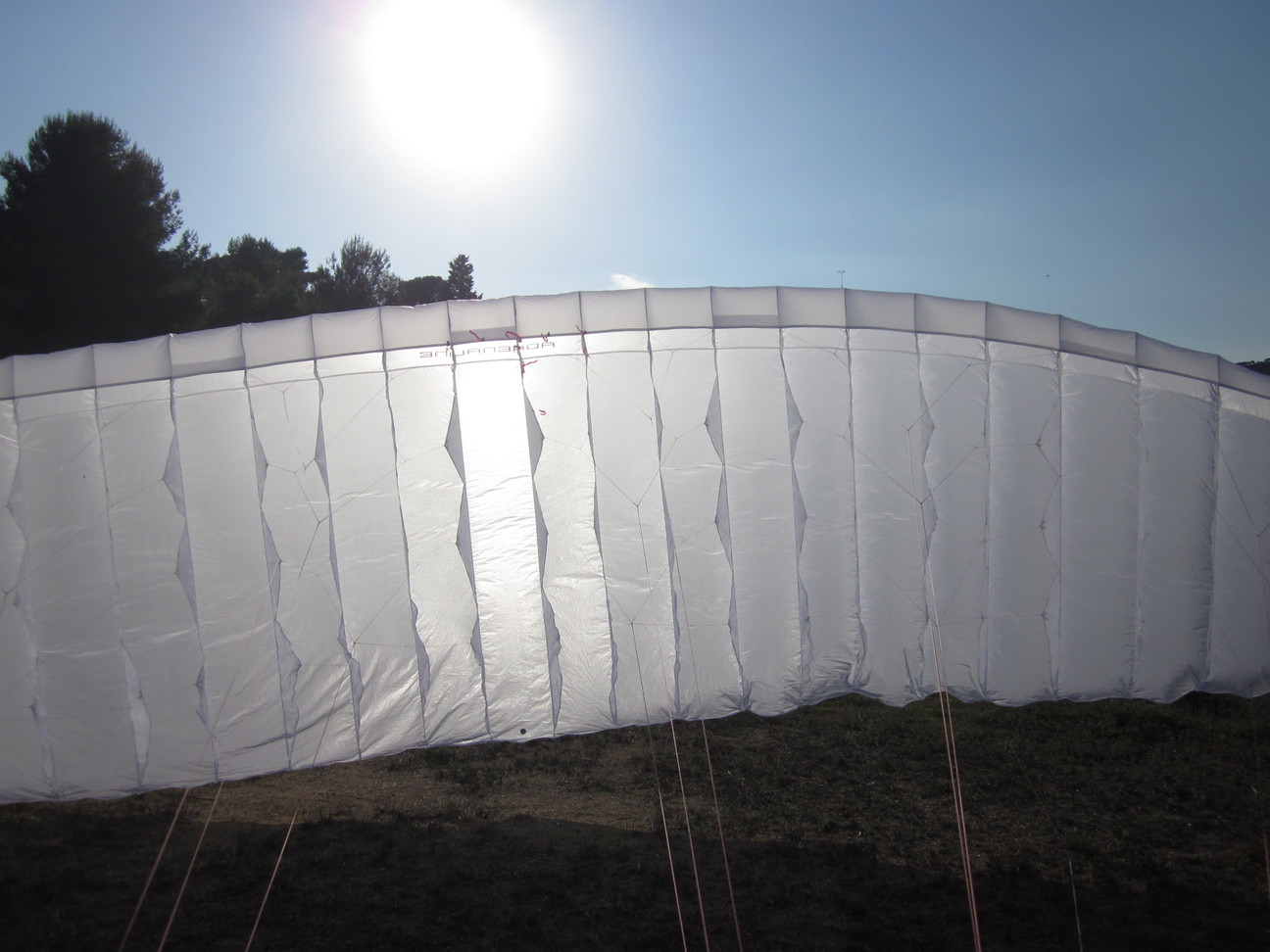

Рис. 8 : Фото с 1 по 5 (20140516): Это только первый эксперимент

- Эксперименты планируется выполнить в августе 2014 -

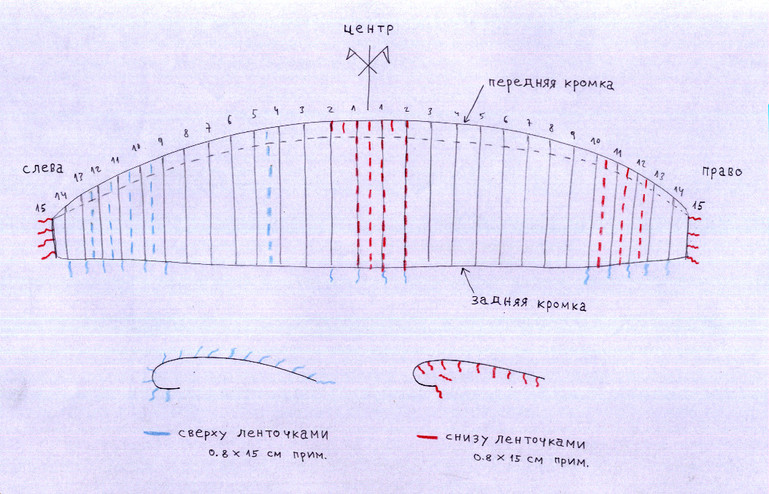

Ribbons plan
Рис. 9 : Распределение ленточками

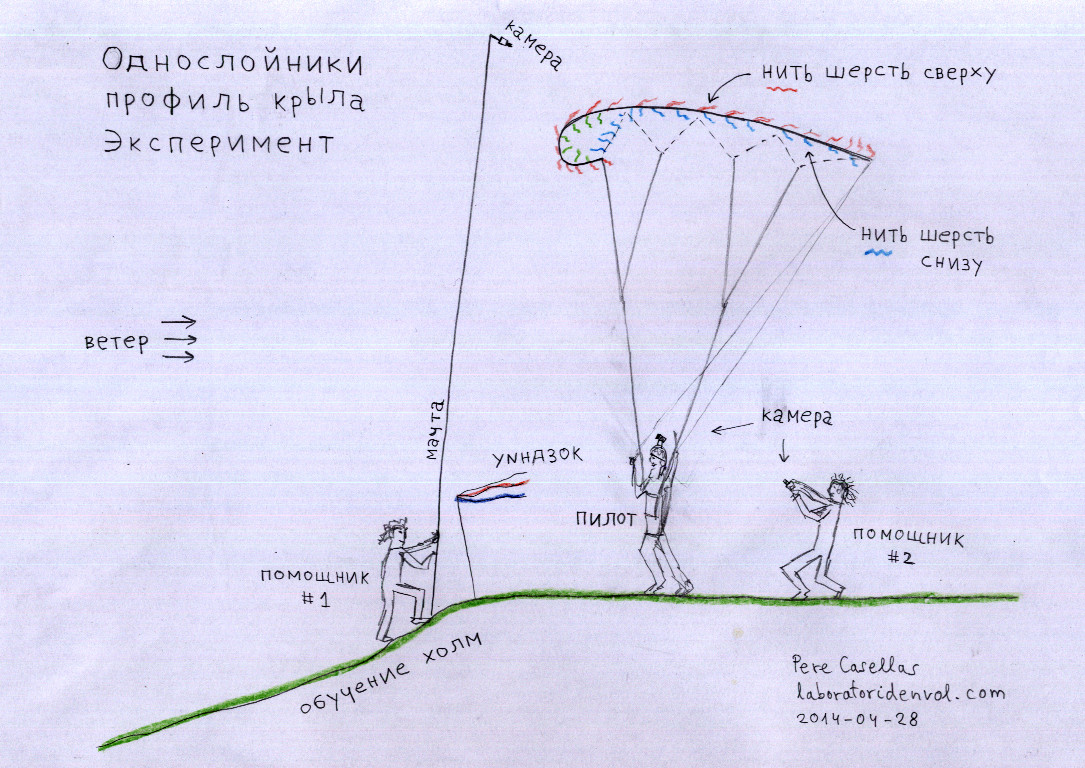

Это план:

Впервые:
Статический испытательный полет (пилот с ноги касаются земли)ю
Потому что это очень легко сделать, и фотографировали и снимали.
Скорость ветра (достаточно для полета статического) только 10-15 км / ч.

Во-вторых:
Съемки в реальном полете (скорость 25-33 км / ч).
Результаты будут сильно отличаться?


6) Анализ и сравнение результатов. Практические выводы.

Примеры
(...)

7) Ссылки:

Paruplaner:
paruplaner.ucoz.ru
Kitting.org.ua:
http://www.kiting.org.ua/forum/index.php/t/1613/
Openfoam (CFD): Openfoam
NASA tufts and smoke: https://www.grc.nasa.gov/www/k-12/airplane/tunvsmoke.html

Извиняюсь за моих слов и фраз на русском языке. Я учусь!
